Ремонт тормозной трубки Infiniti M35: устранили утечку под подкрылком

Infiniti M35 2008 года приехал в АвтоТело с типичной для этих машин жалобой: пропали тормоза и педаль провалилась в пол. На подъёмнике магистрали выглядели целыми — трубка затянута в пластик до самого штуцера, гнили почти не видно. Утечку нашли только после снятия подкрылка: стальная тормозная трубка сгнила там, где пластикового покрытия не было. Мы вырезали повреждённый участок, изготовили новые медные трубки, развальцевали их под штатные штуцеры, поставили на место и прокачали тормоза. В фотоотчёте — от рыжей трубки под подкрылком до собранной и проверенной системы.

Что случилось: пропали тормоза и провалилась педаль

«Пропали тормоза, педаль провалилась» — при такой жалобе причина почти всегда одна: где-то уходит тормозная жидкость, и в систему попадает воздух. Задача не в том, чтобы долить жидкость, а в том, чтобы найти и устранить утечку. Доливка проблему не решает: пока контур негерметичен, воздух продолжит накапливаться, а тормоза — пропадать.

Провал педали — это не «мягкие тормоза» и не то, с чем можно доехать. Это сигнал, что контур потерял герметичность: ещё несколько торможений — и тормозов может не остаться вовсе.

Та самая трубка: сталь сгнила там, где не было пластикового покрытия. Отсюда и уходила тормозная жидкость.

Диагностика: почему на Infiniti магистрали гниют под подкрылком

Подняли M35 на подъёмник и осмотрели трубки, шланги и суппорты. Внешне тормозная и топливная магистрали были в порядке — затянуты в пластик до самого штуцера, гнили не видно. При нажатии на педаль из-под локера побежала жидкость: утечка пряталась за подкрылком, в месте, где заводское покрытие трубки заканчивалось. Именно там скапливалась влага — и сталь сгнила.

Это известная слабость этих Infiniti: под подкрылком сыро, и тормозная трубка ржавеет не снаружи под днищем, а в закрытой полости, откуда её не видно. Поэтому «трубки целые» на первый взгляд — не повод их не проверять. Снять подкрылок и посмотреть трубку целиком — единственный честный способ диагностики.

Сгнивший участок вырезаем аккуратно, труборезом — кромка под вальцовку должна быть ровной.

Развальцовка: от того, насколько ровно сформован конус, зависит, будет ли соединение держать давление.

Выбор материала: почему поставили медную трубку

Можно поставить стальную трубку (как оригинал) или медную. Для ремонтной технологии магистралей удобнее и надёжнее медь: она не гниёт под реагентами, легко гнётся и не ржавеет изнутри. Из стальных вариантов достойно показала себя стальная трубка WP в покрытии. В этом ремонте мы изготовили новые медные трубки и развальцевали их под штатные штуцеры.

Готовые трубки с ровной развальцовкой: такое соединение затягивается до металлического контакта и держит рабочее давление без подтёков.

Инструмент для развальцовки: чем вальцуем сталь

Развальцовка стальной трубки почти не отличается от медной — но инструмент нужен серьёзнее. Простой вальцеватель WP FTD 250 и его клоны сталь «не берут», даже самую ходовую трубку 3/16″ (4,75 мм). Именно из-за этого раньше приходилось менять магистраль целиком — врезаться в стальную трубку было нечем.

Для этих задач у нас набор МАСТАК 102-10031C — по сути полный аналог Mastercool 72485. Он вальцует стальные трубки диаметром от 3 до 6 мм уверенно, без задиров и перекосов.

МАСТАК 102-10031C — рабочий набор для вальцовки трубок, которым пользуемся в цеху.

Mastercool 72485 — тот же класс инструмента, качественный, но заметно дороже.

WP FTD 250 — простой и надёжный вальцеватель для медных трубок, но сталь он не формует.

Изготовление медных трубок и установка на место

Новые медные трубки изготовили по образцу сгнившей: отрезали по длине, согнули в нужный профиль и развальцевали под штатные штуцеры. Гнули аккуратно, без заломов — трубка должна лечь в свои крепления без натяга и не касаться подвижных деталей. Затем «вживили» всё на место.

Подготовка трубки: ровный рез, гибка по образцу и развальцовка под штатное соединение.

Прокачка тормозов и результат

Дальше — стандартные процедуры: собрали соединения, залили свежую тормозную жидкость TRW, прокачали контуры, вернули подкрылок на место и проверили педаль. Педаль стала упругой и держит давление, подтёков нет — машину передали владельцу.

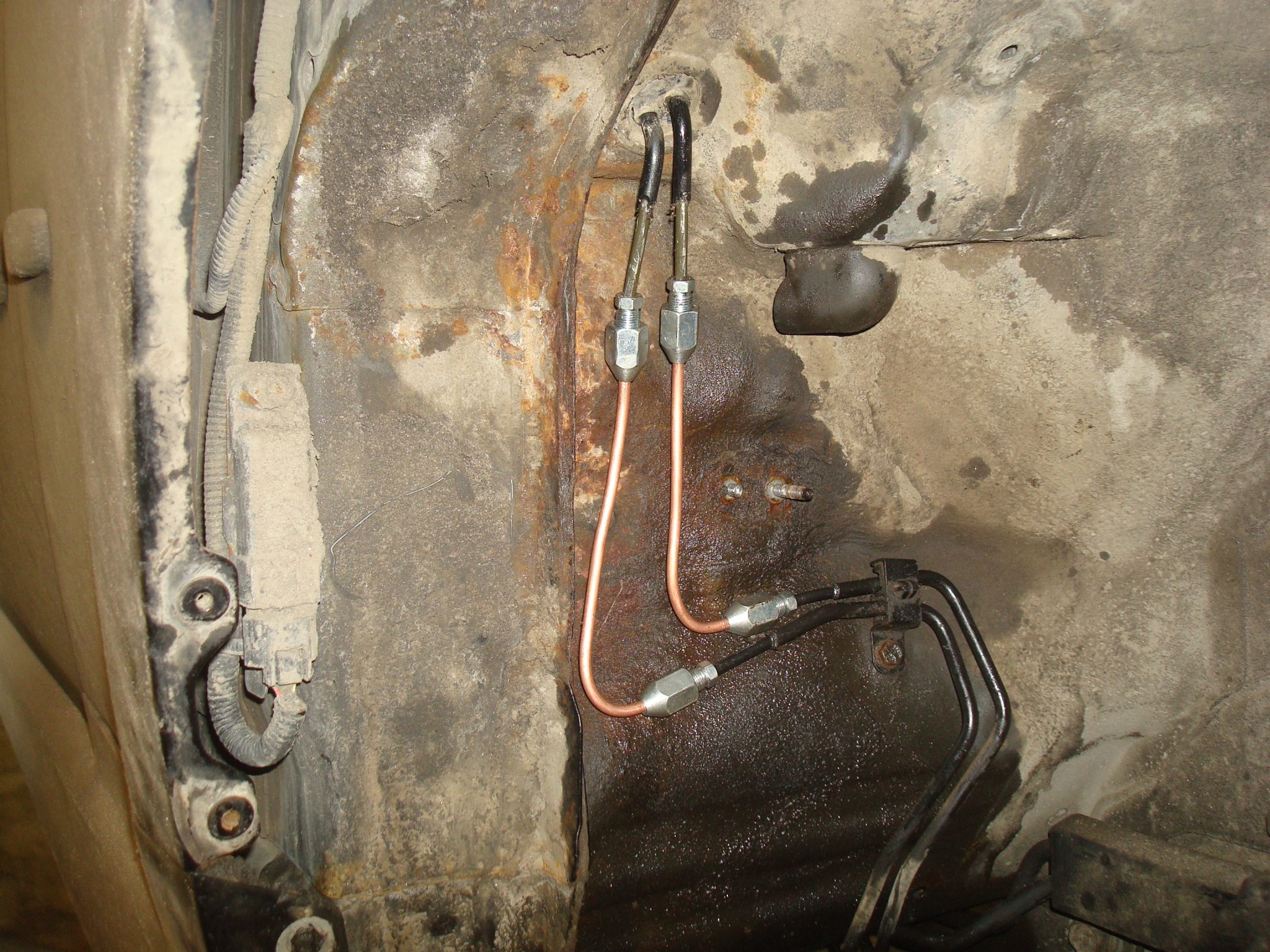

Результат: новая медная трубка на месте сгнившей стали, тормозная система прокачана и герметична.
