Ремонт рамы Nissan Pathfinder R51: снятие кузова, новая секция и защита металла

Ремонт рамы Nissan Pathfinder R51 дошёл до капитальной стадии: два штампованных короба сварены в закрытый профиль, технологические окна набирают грязь и зимние реагенты, а дренажа внутри нет. Локальные заплатки на такой раме бессмысленны, поэтому кузов сняли, раму выставили на стапель, а сгнившую часть заменили новым металлом. В фотоотчёте 8 кадров из цеха: рама без кузова, сваренная секция, пескоструй, грунт и финишное покрытие.

09Г2Сновая секция из конструкционной низколегированной стали 3–4 мм

45°стык новой и старой части — только косой рез, прямой даёт концентратор напряжений

Sa 2.5пескоструй до чистого металла: без окалины, старой краски и следов ржавчины

до 3 летгарантия на комплекс «пескоструй + антикор», на сварные швы — бессрочная

Почему рама Pathfinder R51 сгнивает изнутри, а не снаружи

Снаружи рама R51 может выглядеть крепкой: чёрная эмаль лежит ровным слоем и держит вид годами. Проблема спрятана внутри. Лонжерон — это закрытый короб из двух сваренных штампованных половин, и в нём есть технологические окна, через которые колёса закидывают внутрь грязь, песок и зимние реагенты. Влага в коробе не просыхает: шлам трамбуется в плотный влажный пласт и работает как постоянный компресс с солью.

Заводской катафорезный грунт изнутри стирается, и коррозия идёт от полости наружу. Поэтому на такой машине мы сначала не красим, а простукиваем металл молотком и смотрим, где стенка осыпается рыжими хлопьями. Именно там находится сквозная дыра, которой снаружи не видно даже на подъёмнике.

Что открылось после снятия кузова

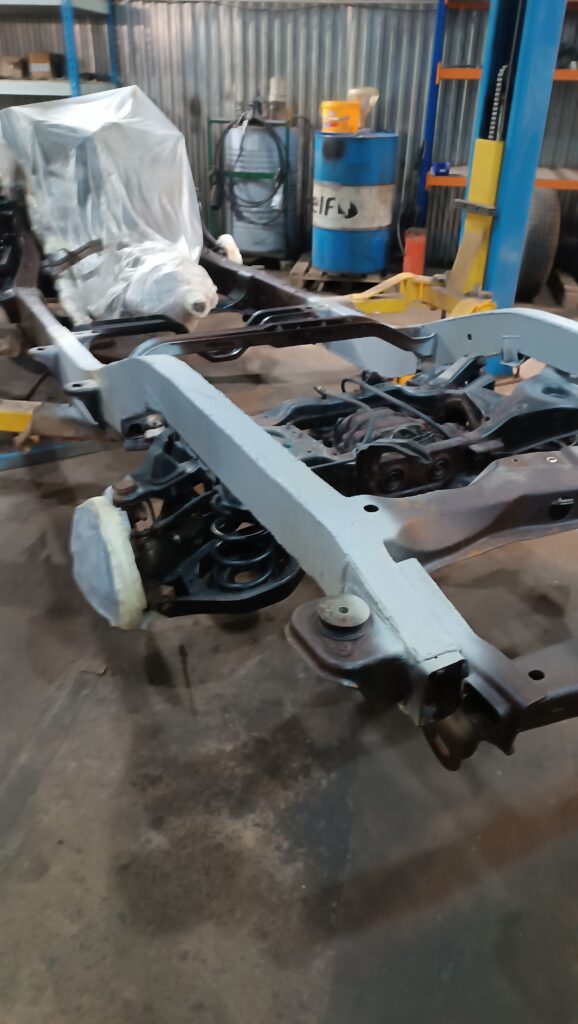

До верхних полок лонжеронов с машины не добраться: зазор между кузовом и рамой — пара сантиметров. Поэтому кузов снимают, и только на раздетой раме видно реальную картину. На кадре остов стоит в цеху: часть его уже закрыта финишным покрытием, а секция, которую мы заменили, — свежий металл в светлом грунте. Так выглядит рама на этапе, когда сварка и зачистка позади, металл загрунтован и защищён от влаги, но до финишного покрытия ещё не дошёл.

Рама Nissan Pathfinder R51 снята с кузова: свежий металл новой секции в светлом грунте — автосервис автотело.рф

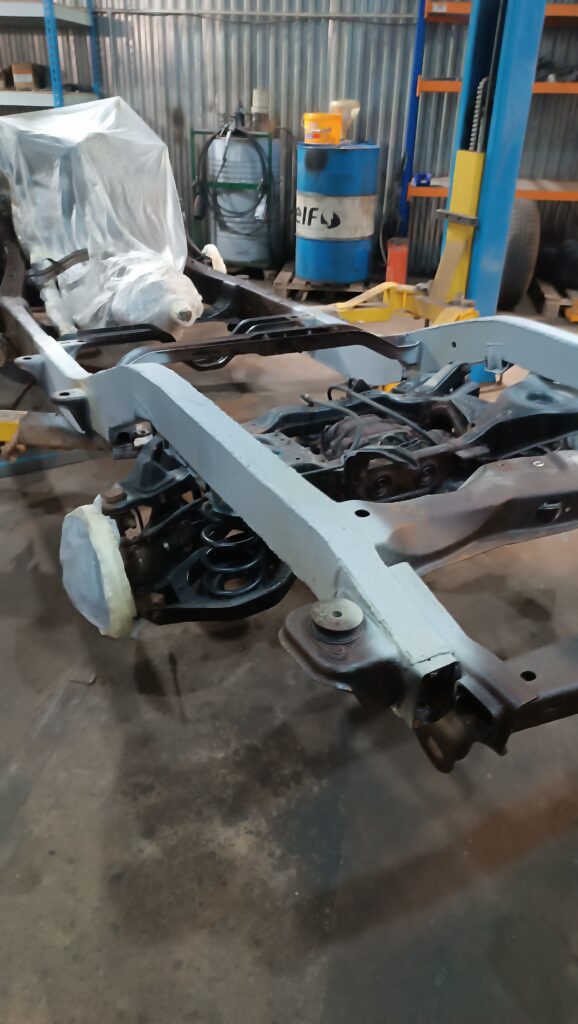

Рядом — подрамник с рычагами, пружинами и амортизаторами. На R51 независимая подвеска крепится именно к раме, через закладные втулки. Когда металл вокруг них истончается, уходит геометрия: сход-развал выставить невозможно, машина начинает рыскать по дороге, а при сильном ударе подрамник рискует вырвать вместе с куском рамы. Поэтому все точки крепления мы проверяем и восстанавливаем до сборки, а не «когда-нибудь потом».

Рама Nissan Pathfinder R51 в цеху: новая секция в грунте, рядом подрамник с пружинами — автосервис автотело.рф

Этапы: стапель, сварка, пескоструй и финишное покрытие

Порядок работ на такой раме всегда одинаковый. Сначала — жёсткая фиксация на стапеле по заводским контрольным точкам: уведёте их на 3–5 мм, и подвеску потом не выставить, машина будет стирать шины и рыскать. Затем срезаем сгнившую часть до живого металла и варим новую, усиливая стык накладками. Только после сварки рама целиком уходит на пескоструй, а чистый металл сразу закрывается грунтом.

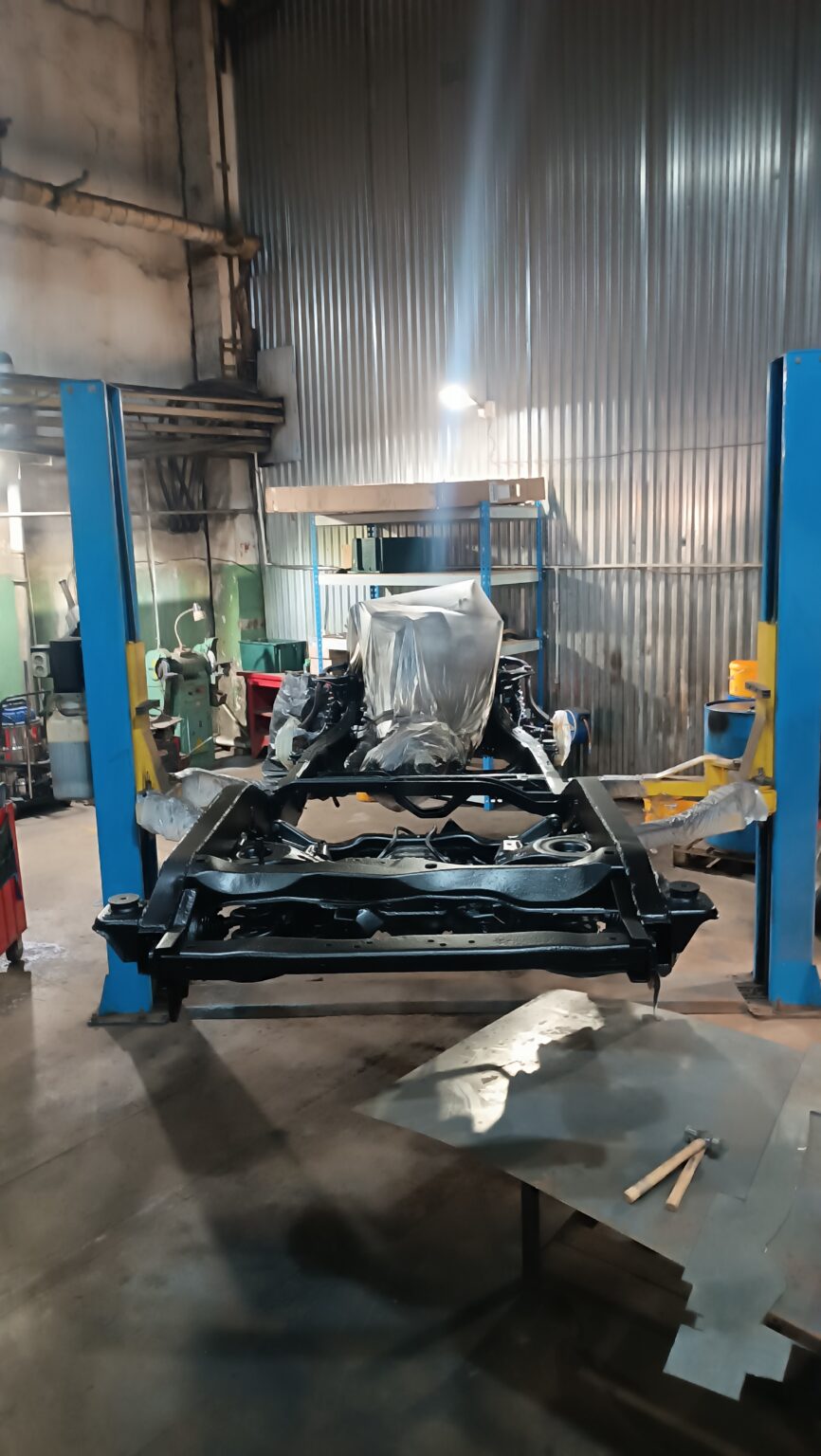

Рама Nissan Pathfinder R51 на двухстоечном подъёмнике, на полу листы стали и молотки — автосервис автотело.рф

Рама на двухстоечном подъёмнике: так удобно и варить, и осматривать. На полу — раскроенные листы стали, из которых делаем новые элементы, и молотки для правки.

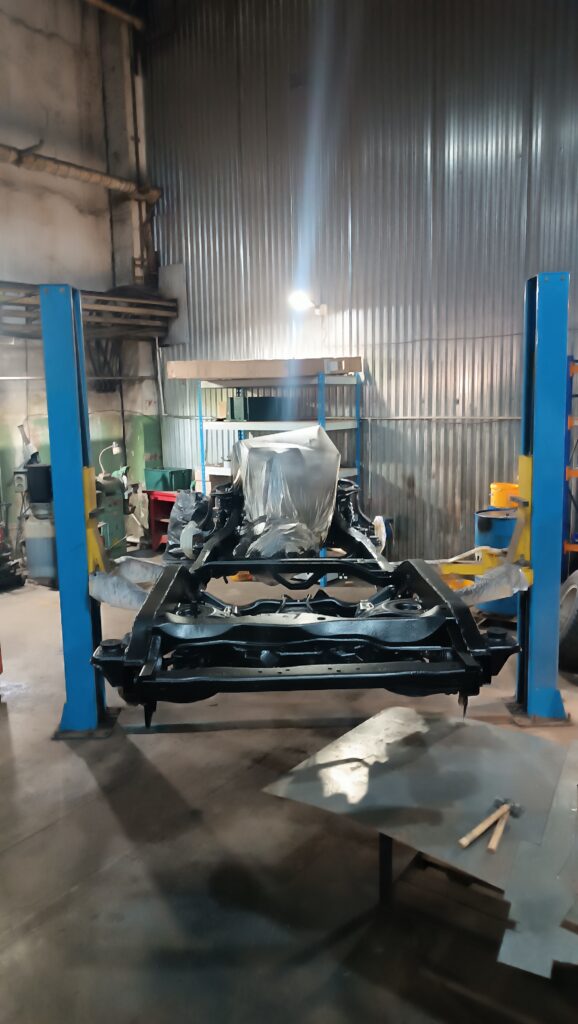

Рама Nissan Pathfinder R51 на подъёмнике после сварки: металл закрыт покрытием — автосервис автотело.рф

Та же рама с другого угла: металл закрыт покрытием — значит, сварка и зачистка остались позади.

Сварка рамы: почему только косой стык и накладки

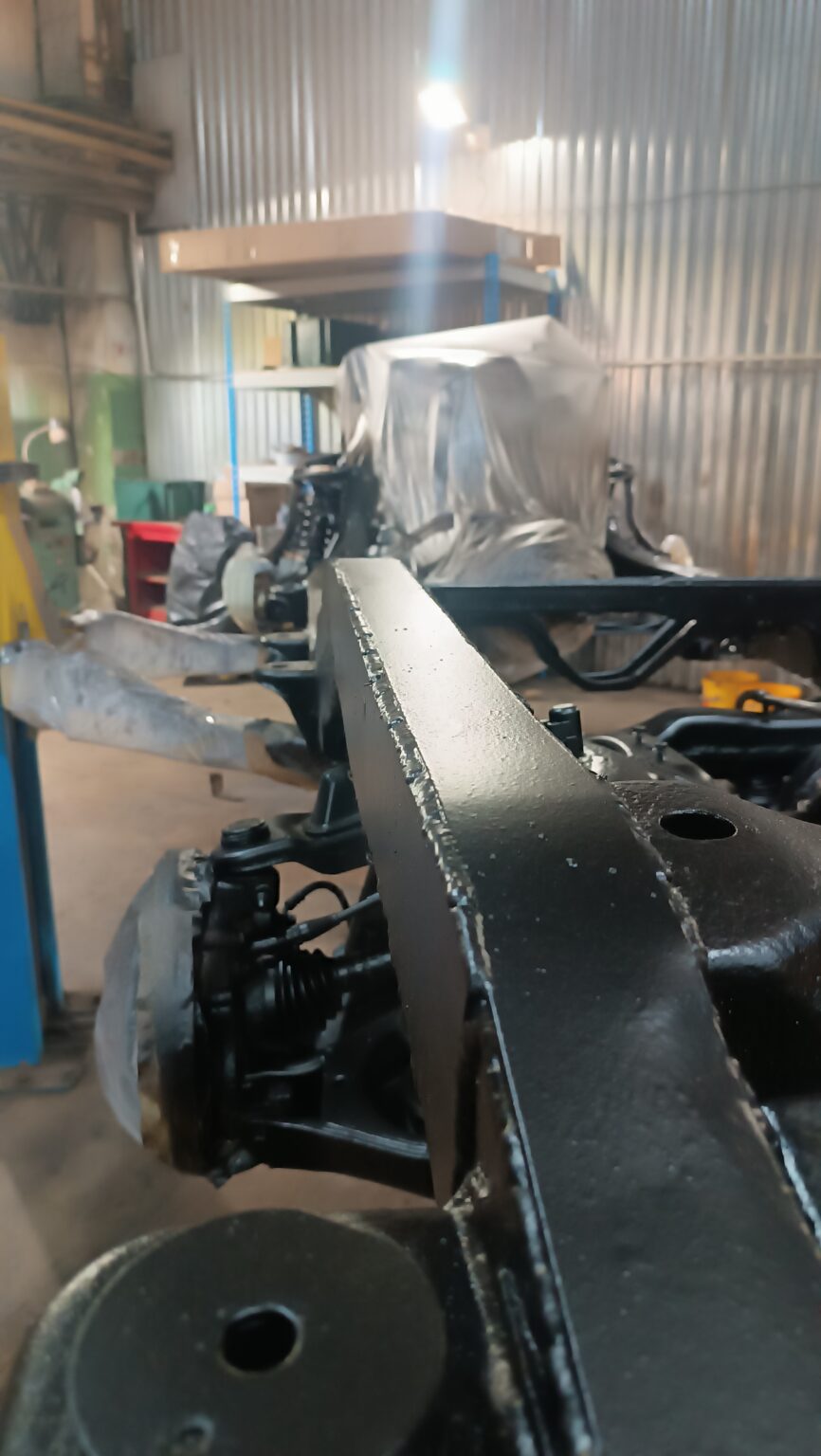

Крупный план сварного шва по краю лонжерона. Новую часть стыкуем со старой исключительно через косой рез под 45 градусов: прямой стык «в лоб» создаёт концентратор изгибающих напряжений, и рама лопается рядом со швом при первой серьёзной нагрузке. Место соединения дополнительно усиливаем внутренними накладками, поэтому шов идёт по всей кромке, а не отдельными прихватками.

Сварной шов на лонжероне рамы Nissan Pathfinder R51 крупным планом — автосервис автотело.рф

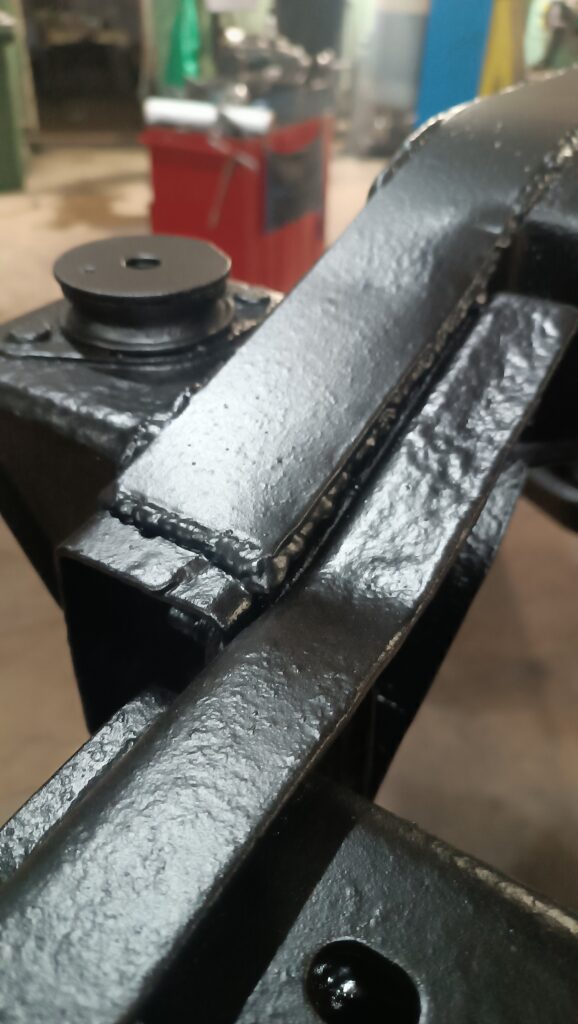

Второй крупный кадр — приваренный кронштейн с болтовым соединением. Это те самые узлы, которые на R51 превращаются в фольгу первыми: кронштейны опор кузова, площадки подрамника и подушек. Мы изготавливаем их заново, с внутренними усиливающими втулками под болты: тогда соединение держит момент затяжки, а не рвётся по резьбе вместе с истончившимся металлом.

Приваренный кронштейн и накладка с болтовым соединением на раме Nissan Pathfinder R51 — автосервис автотело.рф

Пескоструй, грунт и антикор: почему нельзя «просто покрасить»

Собранную раму очищаем купершлаком под высоким давлением до степени Sa 2.5 — это чистый металл без окалины, старой краски и микроследов коррозии в раковинах. Дальше металл нельзя оставлять открытым: он «возьмёт» поверхностную ржавчину за считаные часы, поэтому очистку и грунтование ведём одной цепочкой. Сначала — двухкомпонентный эпоксидный грунт с высоким сухим остатком, затем защитно-декоративное покрытие: толстослойная полиуретановая эмаль или прочные составы вроде Raptor и Titan, которые держат удары гравия и соль. Подробнее про этот этап — в материале про пескоструйную обработку рамы.

Почему мы не экономим на скрытых полостях и крепеже

Рама гниёт изнутри, поэтому наружная покраска решает только половину задачи. Вторую половину закрывают составы для скрытых полостей и новый крепёж.

Внутренние объёмы лонжеронов проливаем под давлением текучими восковыми составами (Dinitrol ML, «Раст Стоп»): они вытесняют влагу и герметизируют стыки изнутри.
Стальные тормозные и топливные магистрали, которые попали под разборку, меняем на медно-никелевые трубки — к этому возрасту они уже рыжие под креплениями.
Подушки кузова ставим новые, а болты — класса прочности 10.9: после коррозии старый крепёж момент затяжки уже не держит.
Геометрию проверяем повторно после сварки и только потом ставим кузов на раму — финальная регулировка сход-развала идёт на 3D-стенде.
Все сварные швы, которые сделали наши мастера, остаются под гарантией, а гарантийный талон мы выдаём вместе с машиной.

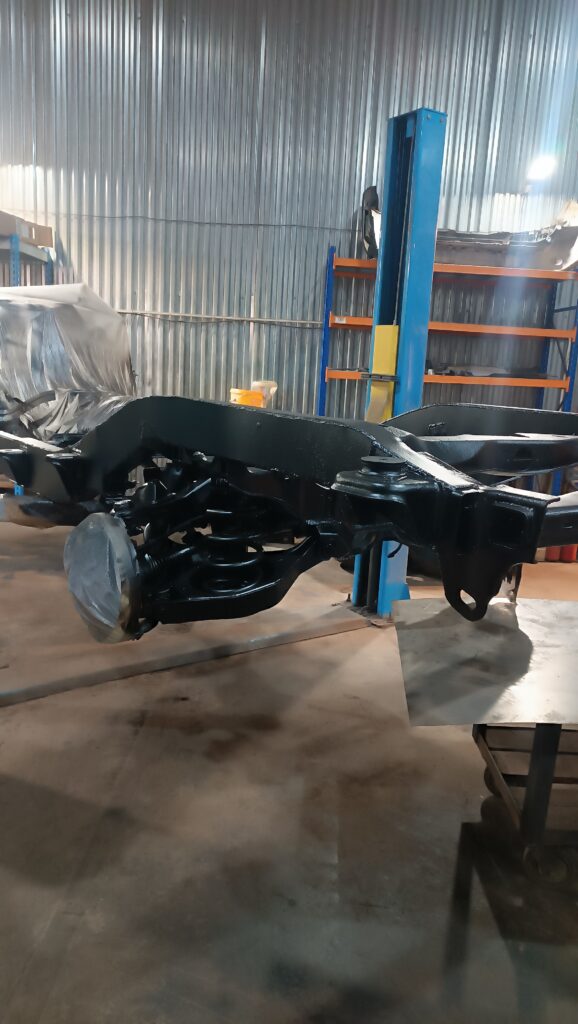

Рама вернулась в цех уже целиком в финишном покрытии: сварка, зачистка, пескоструй и грунтование позади. Кронштейны, площадки и крепёж стоят на своих местах — можно возвращать агрегаты.

Рама Nissan Pathfinder R51 в финишном покрытии: кронштейны и крепёж на месте — автосервис автотело.рф

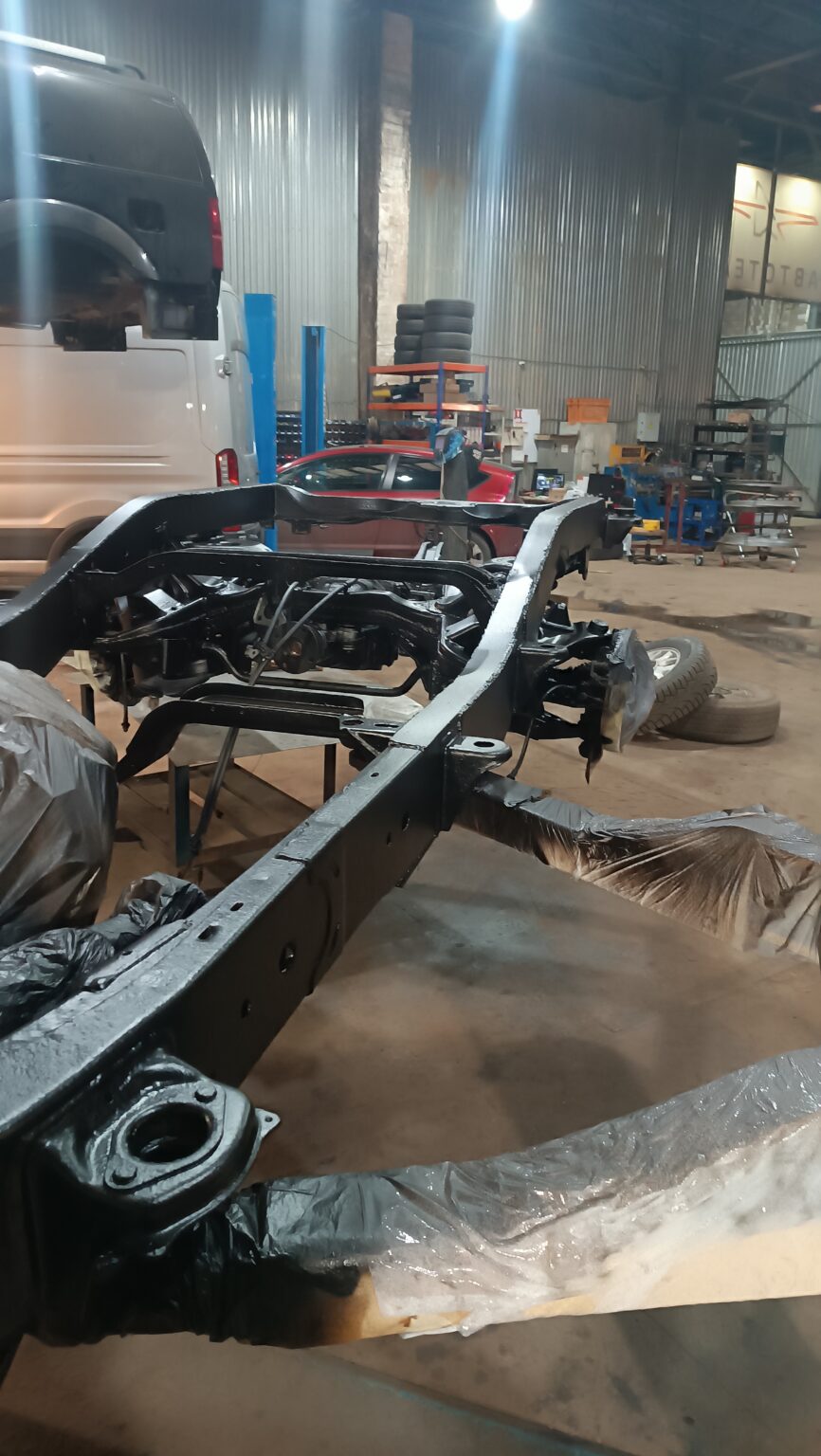

Готовый остов перед сборкой: на него возвращаются силовой агрегат, трансмиссия, подвеска с подрамниками и магистрали, а затем кузов. Рама, сваренная из 09Г2С и закрытая нормальным антикором, служит дольше заводской: под покрытием нет ни старой ржавчины, ни открытых полостей, в которых копилась грязь.

Готовая рама Nissan Pathfinder R51 после пескоструя, грунта и окраски — автосервис автотело.рф

Частые вопросы о ремонте рамы Pathfinder R51

Как понять, что рама Pathfinder R51 требует капитального ремонта?

Признаки: рыжие хлопья и сквозные дыры при простукивании лонжеронов, мягкий металл у кронштейнов и подушек кузова, вспучивание покрытия на задней части рамы, увод машины по дороге и невозможность выставить сход-развал. Точно это определяется только на подъёмнике, с дефектовкой и простукиванием металла.

Можно ли отремонтировать раму, не снимая кузов?

Иногда да — если коррозия не зашла на верхние полки лонжеронов и в зону крепления подрамника. Но как только металл сгнил в полости короба, качественно проварить раму «на машине» нельзя: до верхней плоскости остаётся зазор в пару сантиметров, туда не подлезть ни сваркой, ни пескоструем. Именно поэтому на запущенных рамах кузов снимают.

Почему не поставить контрактную или б/у раму вместо ремонта?

Живых рам на рынке почти нет: б/у приходит из тех же регионов с реагентами и внутри уже поражена коррозией — это лотерея. Замена рамы — серьёзное изменение конструкции автомобиля, с ним возникают сложности при регистрации в ГИБДД. Восстановление своей рамы дешевле, быстрее и не создаёт проблем с документами.

Сколько времени занимает капитальный ремонт рамы?

От 2 до 4 недель: снять кузов и агрегаты, выставить раму на стапеле, изготовить и приварить новую секцию, отпескоструить и защитить металл, собрать машину и отрегулировать сход-развал. Точный срок называем после дефектовки — он зависит от того, насколько глубоко ушла коррозия.

Даёте ли гарантию на работы по раме?

На сварные швы, выполненные нашими мастерами, — бессрочную; на комплексную антикоррозийную обработку с пескоструем — до 3 лет. Гарантийный талон выдаём вместе с машиной, а фотоотчёт по всем этапам можно получить по запросу.

Если на подъёмнике рама Pathfinder кажется вам «ещё крепкой», проверьте её простукиванием в задней части и вокруг кронштейнов подушек: хлопья металла говорят сами за себя. А если сомневаетесь — пришлите 5–6 фото рамы и подушек кузова, мы скажем, что реально нужно: локальная вставка, пескоструй с антикором или полноценный капитальный ремонт.

Итог по этой машине: кузов сняли, раму выставили на стапель, сгнившую секцию заменили новым металлом из 09Г2С, стык выполнили косым резом и усилили накладками, после пескоструя металл закрыли эпоксидным грунтом и защитным покрытием, а скрытые полости пролили воском. Кронштейны, подушки и крепёж — новые.

Если у вашего Pathfinder рыжие хлопья на раме, «мягкие» точки у кронштейнов или машина перестала держать развал — это повод показать её специалисту, а не «доездить до весны». Треснувшая рама на бездорожье или с прицепом — это уже вопрос безопасности, а не косметики. О технологии целиком читайте в разделе про восстановление рам внедорожников.
