Замена тормозных и топливных трубок Honda: фотоотчёт из ремзоны

Замена тормозных и топливных трубок Honda началась с обычного осмотра: серебристый универсал приехал с набором жалоб, которые владельцы обычно описывают словами «вроде едет, но как-то не так». Педаль тормоза стала мягче, на подъёме машина подтупливает, а под днищем после стоянки остаётся тёмное пятно. Подняли на подъёмник — и увидели классику: тормозные и топливные магистрали прогнили в креплениях, часть линии когда-то наспех перемотали изолентой, а трос ручника начал расслаиваться. В фотоотчёте 43 кадра: от приёмки машины на подъёмнике до готовых медных линий на новых клипсах.

2 магистралитормозная и топливная линии заменены полностью, от бака до задних колёс

Медьновые трубки медно-никелевые: не гниют изнутри и служат десятилетиями

Клипсыкрепёж, скобы и клипсы поставлены новые — со штатным шагом и зазором

5 летгарантия на работу и материалы по замене магистралей

Машину пригнали утром, и жалобы были ровно те, с которыми чаще всего и попадают на замену магистралей. Педаль тормоза стала мягче обычного, а после поездки по трассе в районе задней арки отчётливо пахло бензином. Владелец честно сказал, что под машину не заглядывал года три: сервис по маслу и колодкам был, а вот днищем никто не занимался.

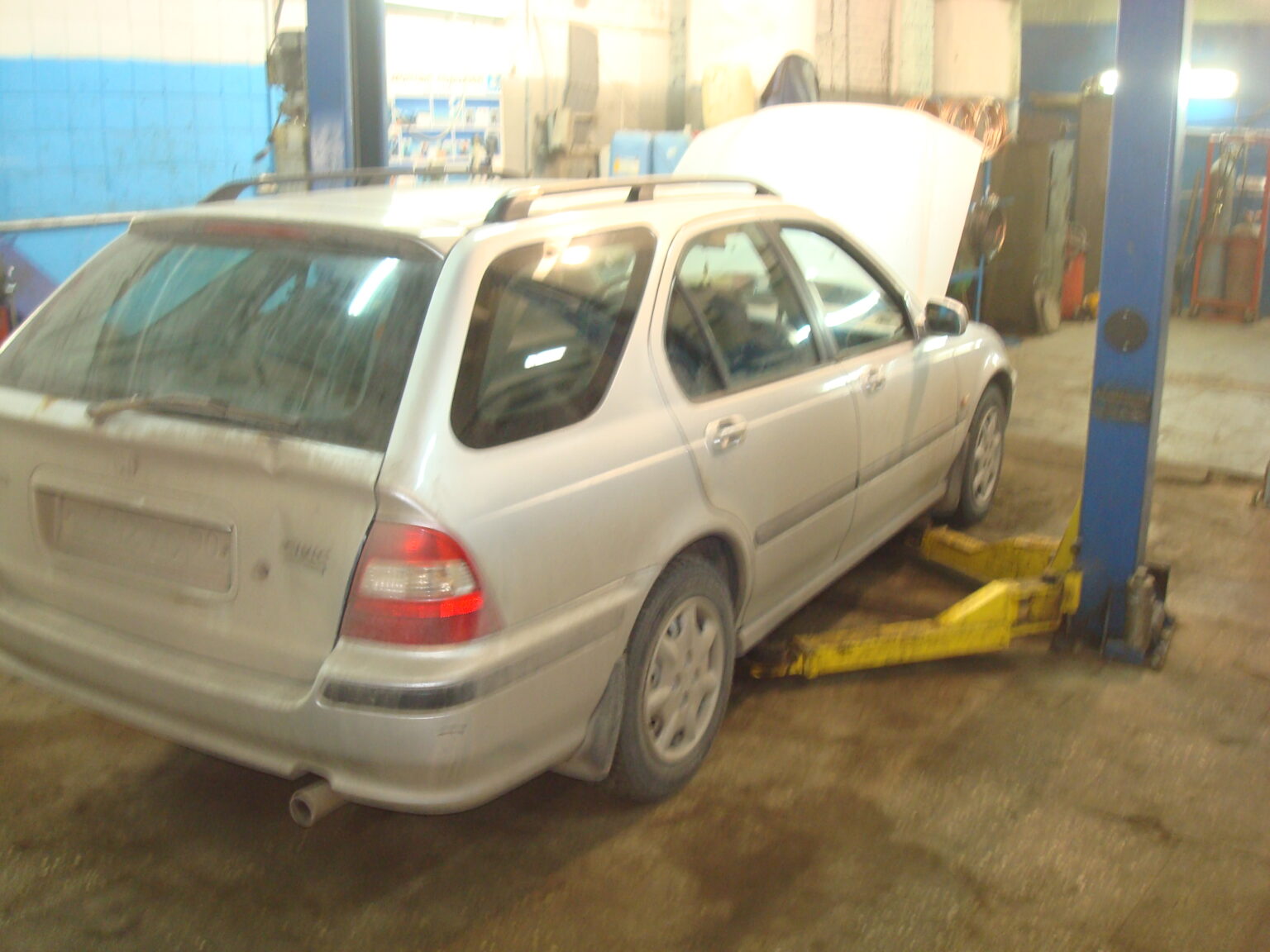

Honda на двухстоечном подъёмнике, вид сзади-слева — автосервис автотело.рф

Серебристый Honda на двухстоечном подъёмнике: капот открыт, лапы подхвачены под силовые точки. С этого момента днище видно целиком.

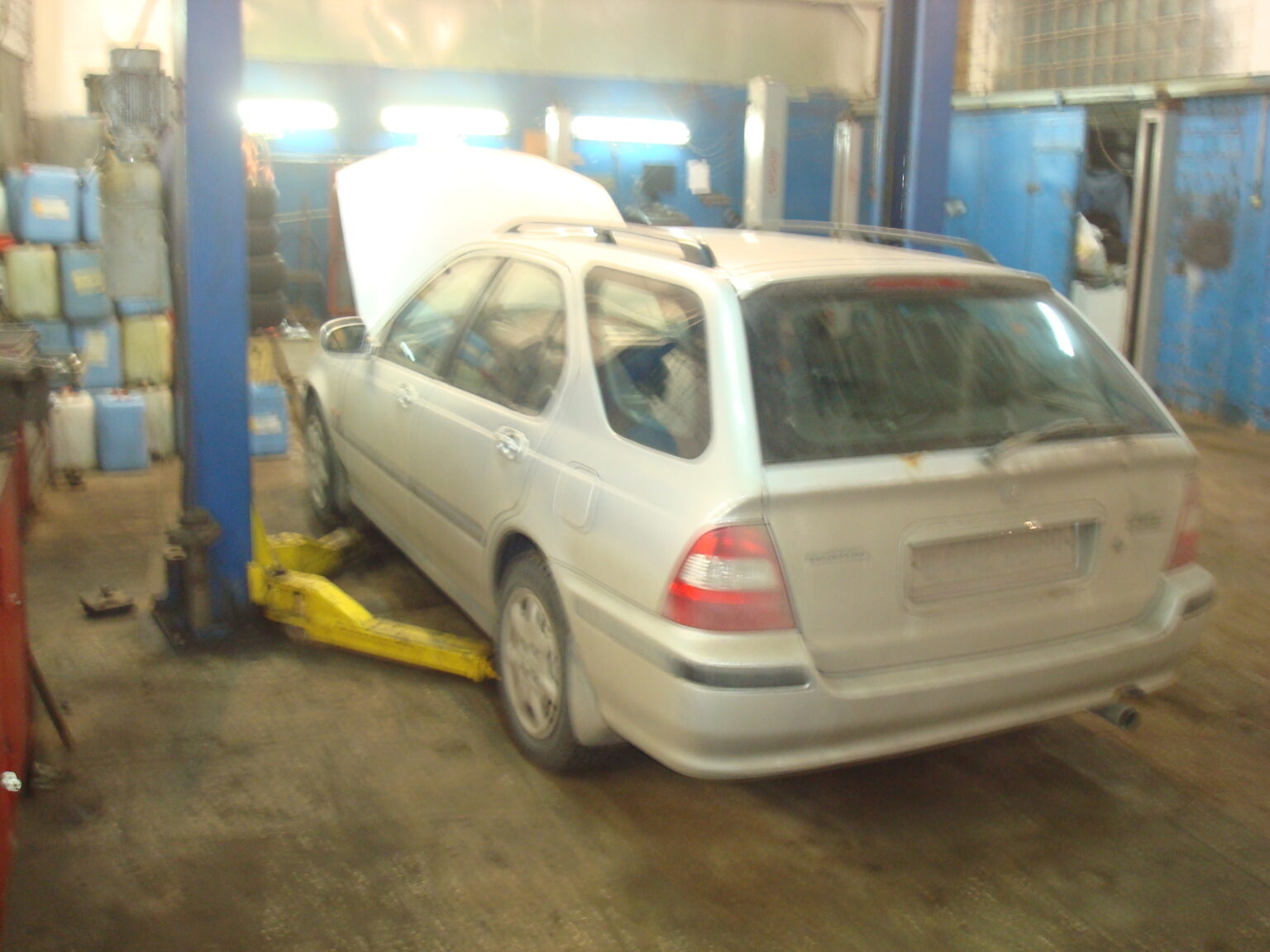

Honda на подъёмнике, вид сзади-справа — автосервис автотело.рф

Она же сзади-справа: универсал с рейлингами, обычная ежедневная машина, а не «гаражный проект».

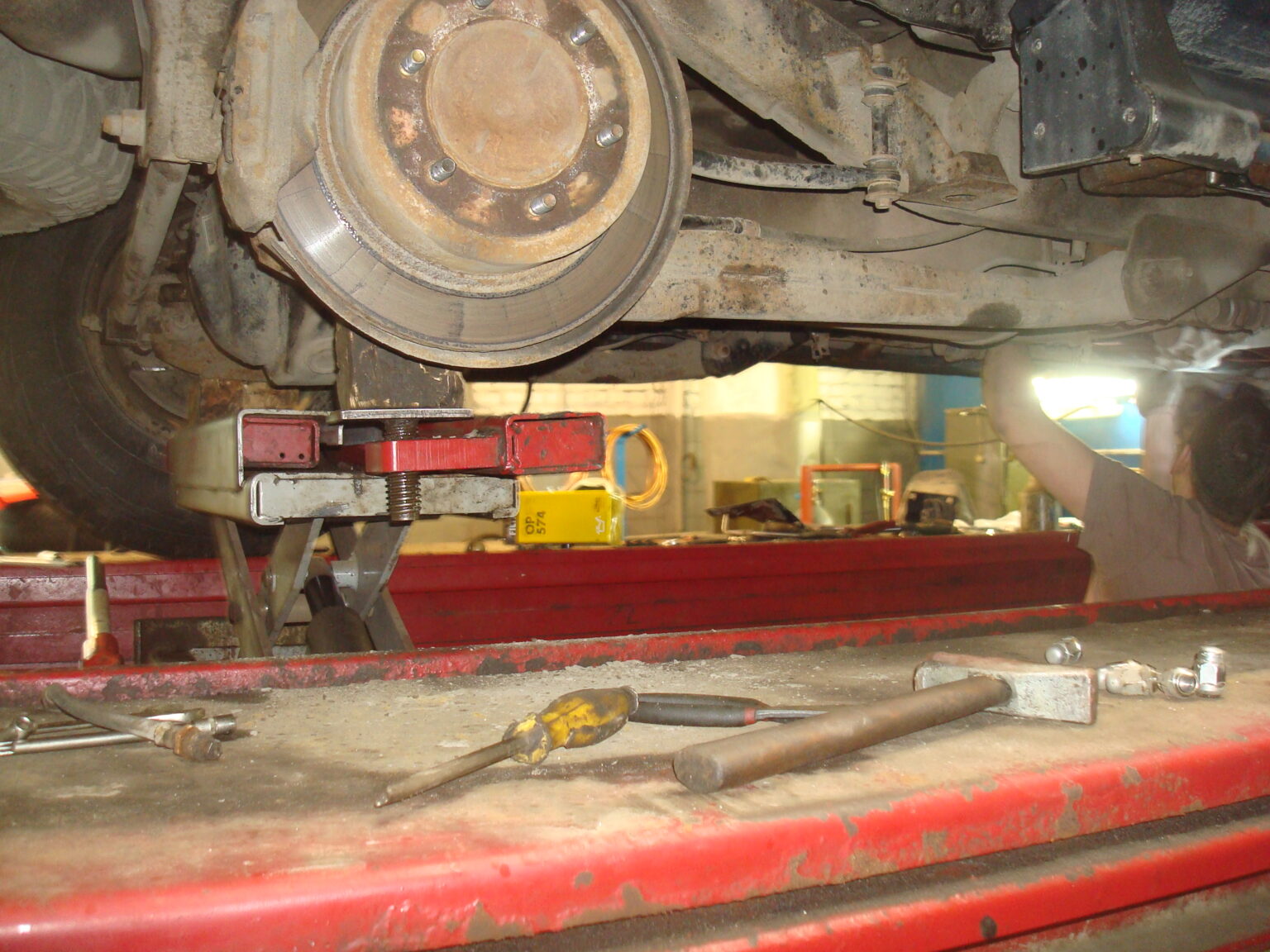

Honda на подъёмнике: задний тормоз и рабочий инструмент — автосервис автотело.рф

Задний тормозной механизм и рабочий инструмент на балке подъёмника: вороток, монтажка, молоток, новый крепёж.

Мы всегда начинаем с осмотра, а не с разборки. Сначала проходим всю магистраль глазами и руками: где трубка мокрая, где тронута ржавчина, где стоит след чужого ремонта. Это экономит и время, и деньги владельца — иногда достаточно поменять один короткий участок, а не всю линию.

Что открылось под днищем: где магистрали Honda гниют быстрее всего

Тормозные и топливные трубки на Honda идут по одному коридору вдоль днища, и стареют они вместе. Снаружи их круглый год поливает водой, солью и реагентом, изнутри — тормозная жидкость и бензин. Быстрее всего металл сдаётся в трёх местах: под крепёжными скобами, рядом с выхлопом и в нишах, где грязь не вымывается никогда.

Трубка в обжимной скобе — самая коварная история. Снаружи она может выглядеть целой, а под скобой в этом месте металл уже сгнил насквозь: там всегда стоит влага и всегда есть контакт металла с металлом. Поэтому мы никогда не доверяем осмотру «по верхам» и обязательно разжимаем крепления.

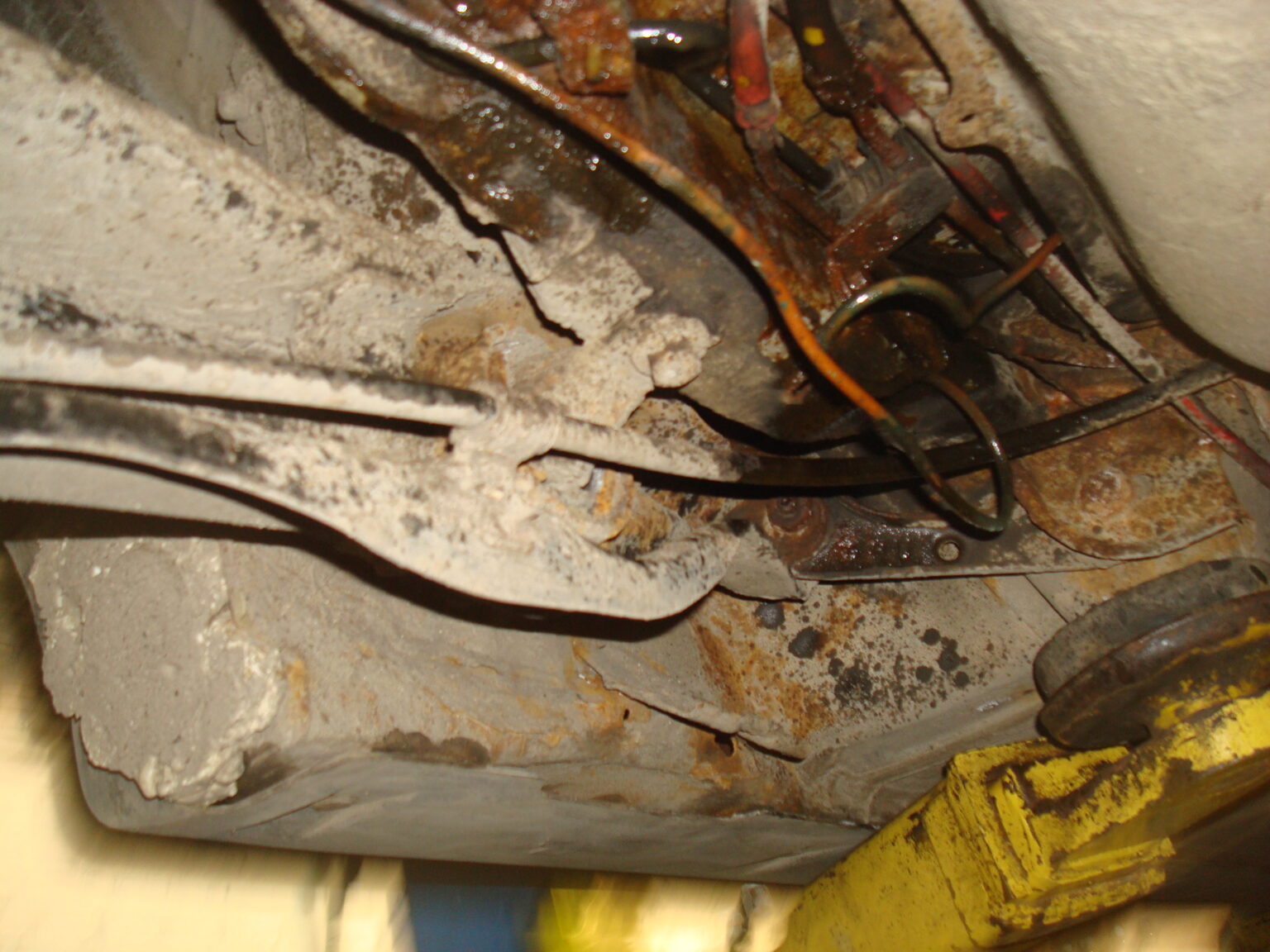

Honda: разрушенная кромка днища и рыжие трубки — автосервис автотело.рф

Кромка днища изнутри: металл сгнил слоями, а рыжие трубки уходят вверх петлёй. Именно такие места первыми теряют герметичность.

Honda: старая ржавая топливная трубка у бензобака — автосервис автотело.рф

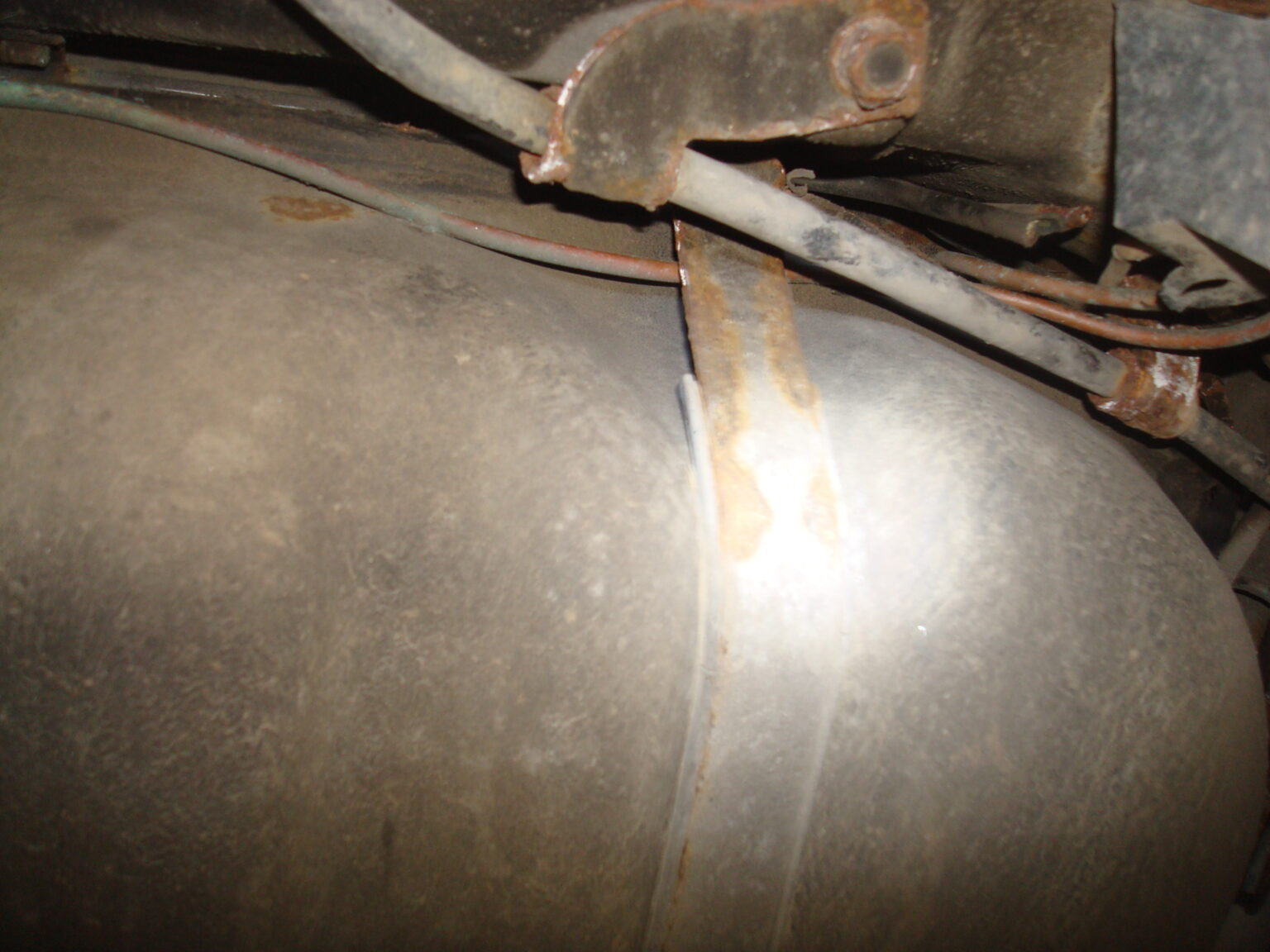

Старая стальная топливная линия у бензобака: рыжий металл на всём протяжении, до чистого слоя не дошли нигде.

Honda: старая трубка с окислом меди в полости днища — автосервис автотело.рф

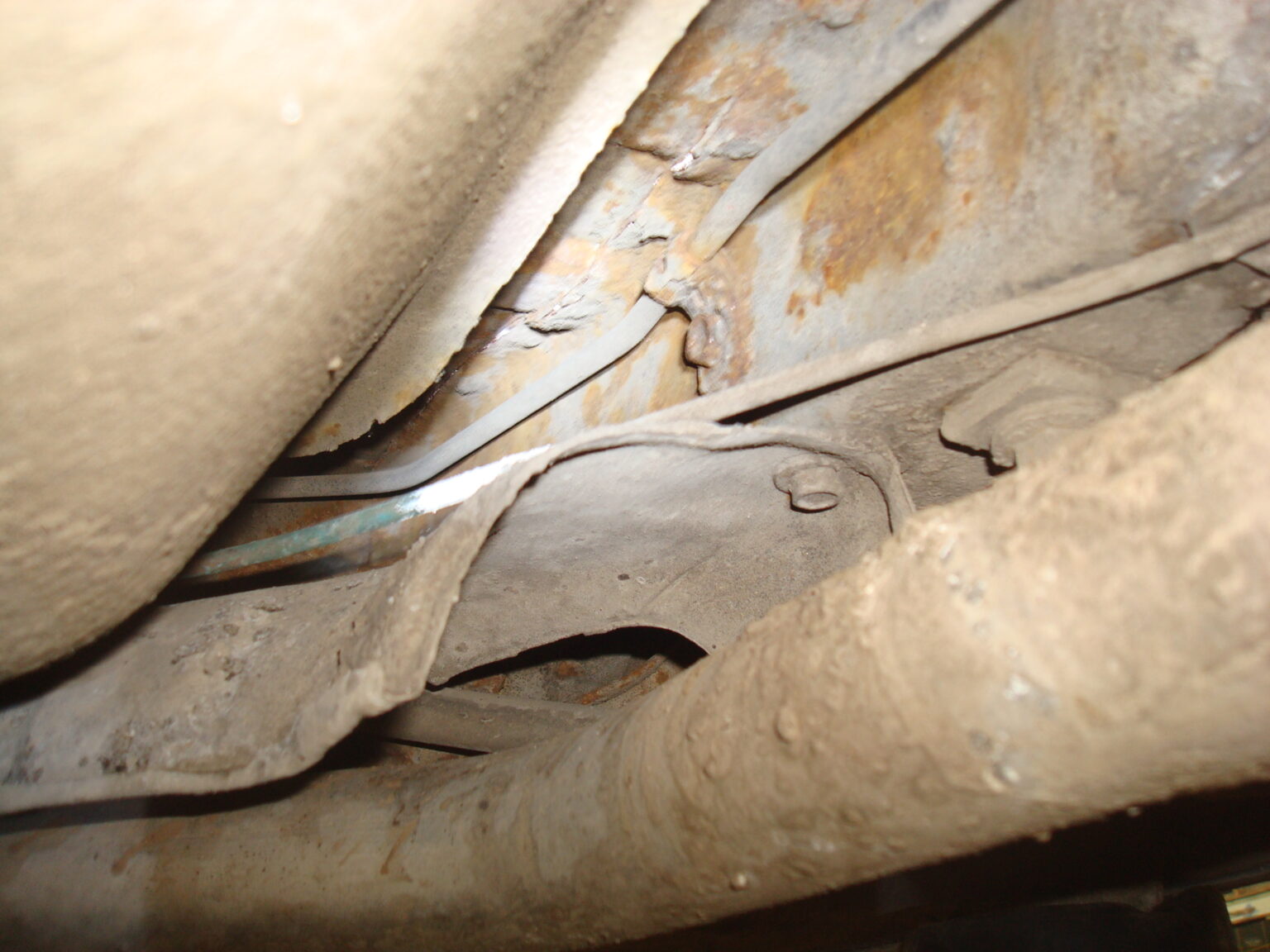

Та же трубка в тесной полости: бирюзовый окисл меди по всей длине и пыльный ржавый металл вокруг.

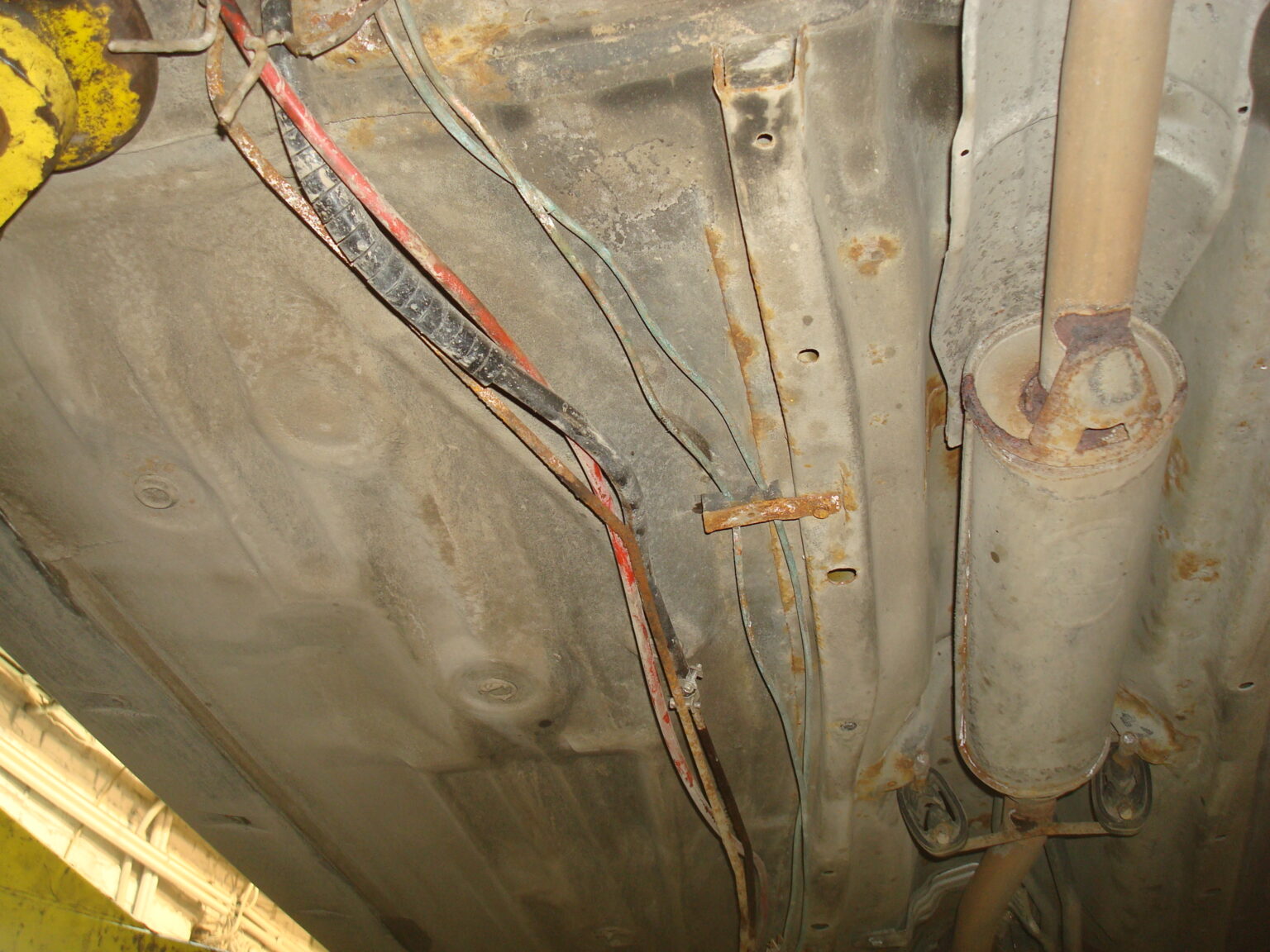

Honda: трубка в чёрной изоленте — след прошлого ремонта — автосервис автотело.рф

Красная трубка в чёрной изоленте — след прошлого ремонта. Изолента не держит давление, она лишь маскирует мокрое место.

Honda: трубки прижаты пластиковым хомутом у выхлопа — автосервис автотело.рф

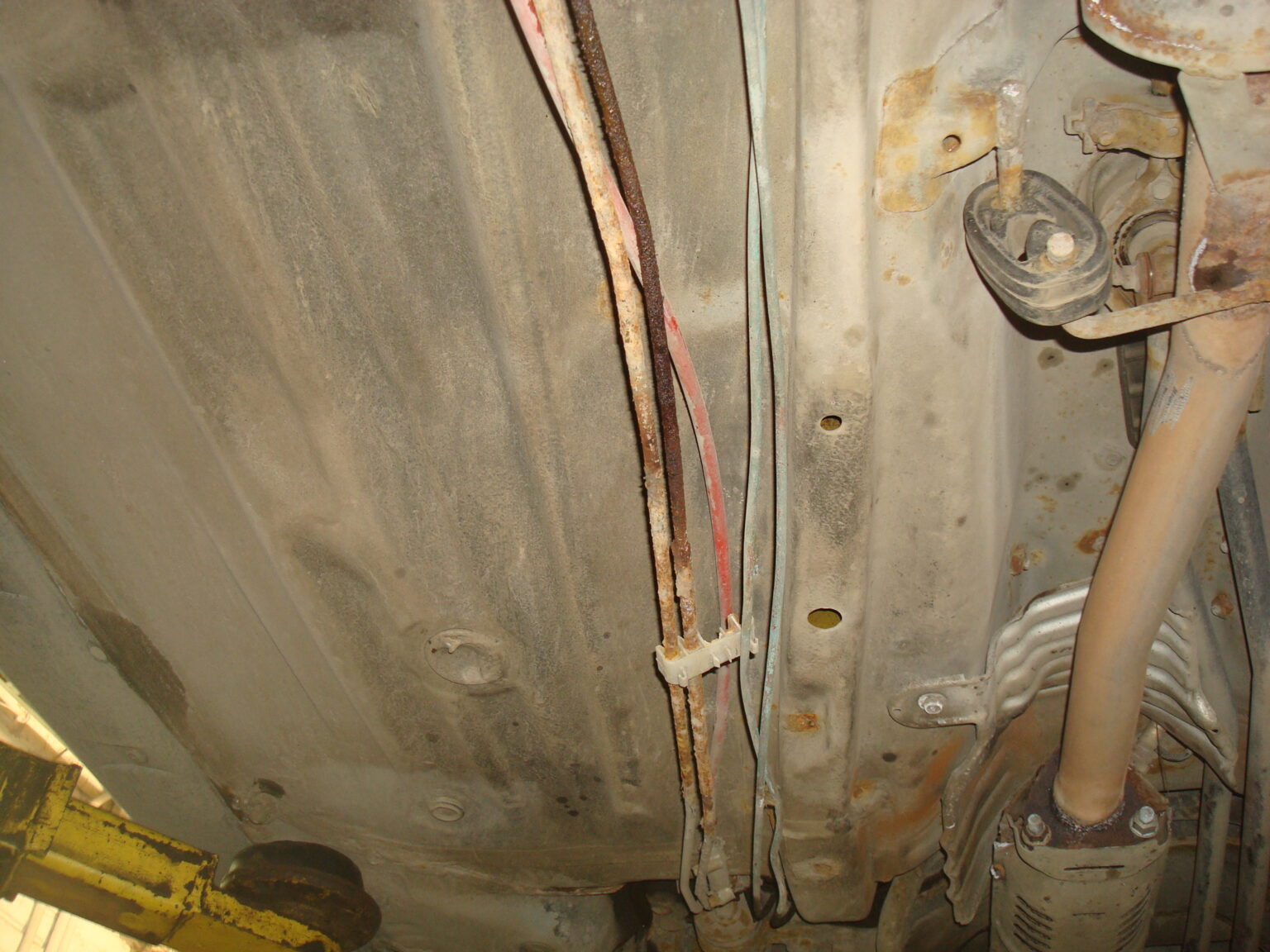

Две линии прижаты пластиковым хомутом у выхлопной трубы с термоэкраном: здесь трубка стареет вдвое быстрее из-за температуры.

Honda: трубки уходят под ржавую кронштейн-косынку — автосервис автотело.рф

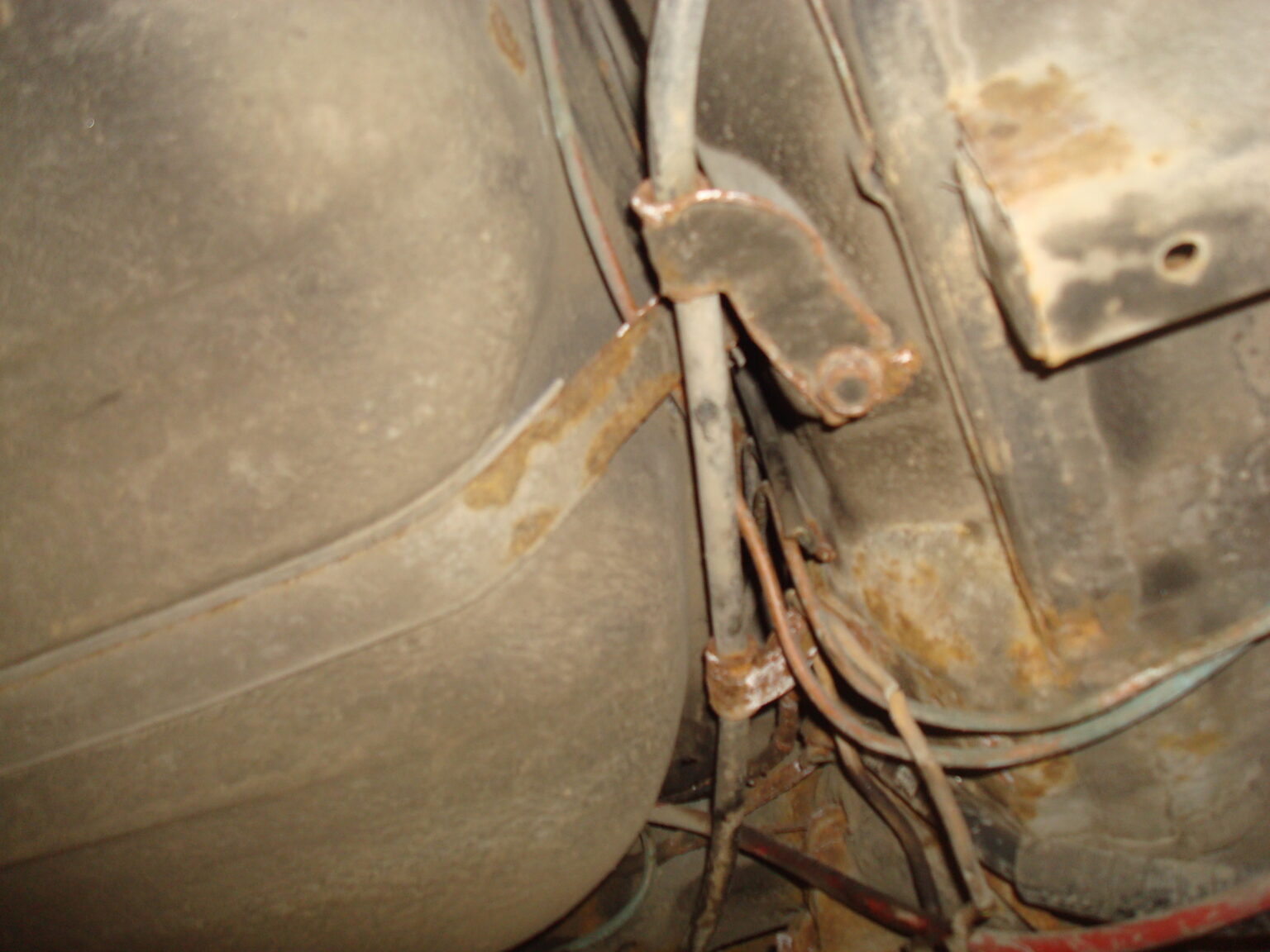

Дальше по днищу трубки уходят под ржавую кронштейн-косынку у бака — самое неудобное место для осмотра и частое для утечки.

Honda: пучок старых линий прижат скобой к днищу — автосервис автотело.рф

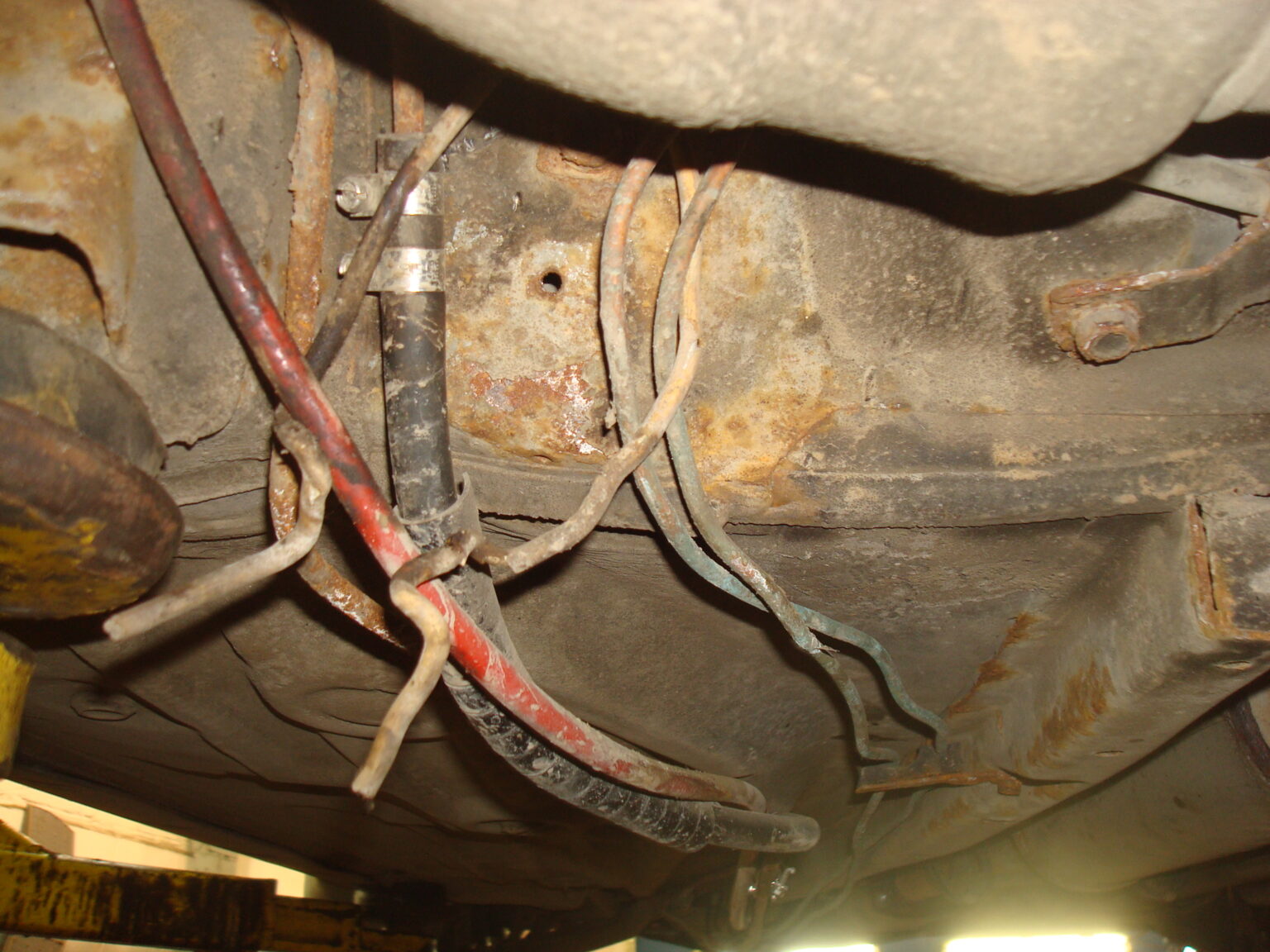

Пучок старых линий: тормозная в чёрной оплётке, медная и тонкие чёрные — всё прижато к днищу скобой, рыжие пятна по металлу.

Honda: сгнившие линии у узла на светлой панели кузова — автосервис автотело.рф

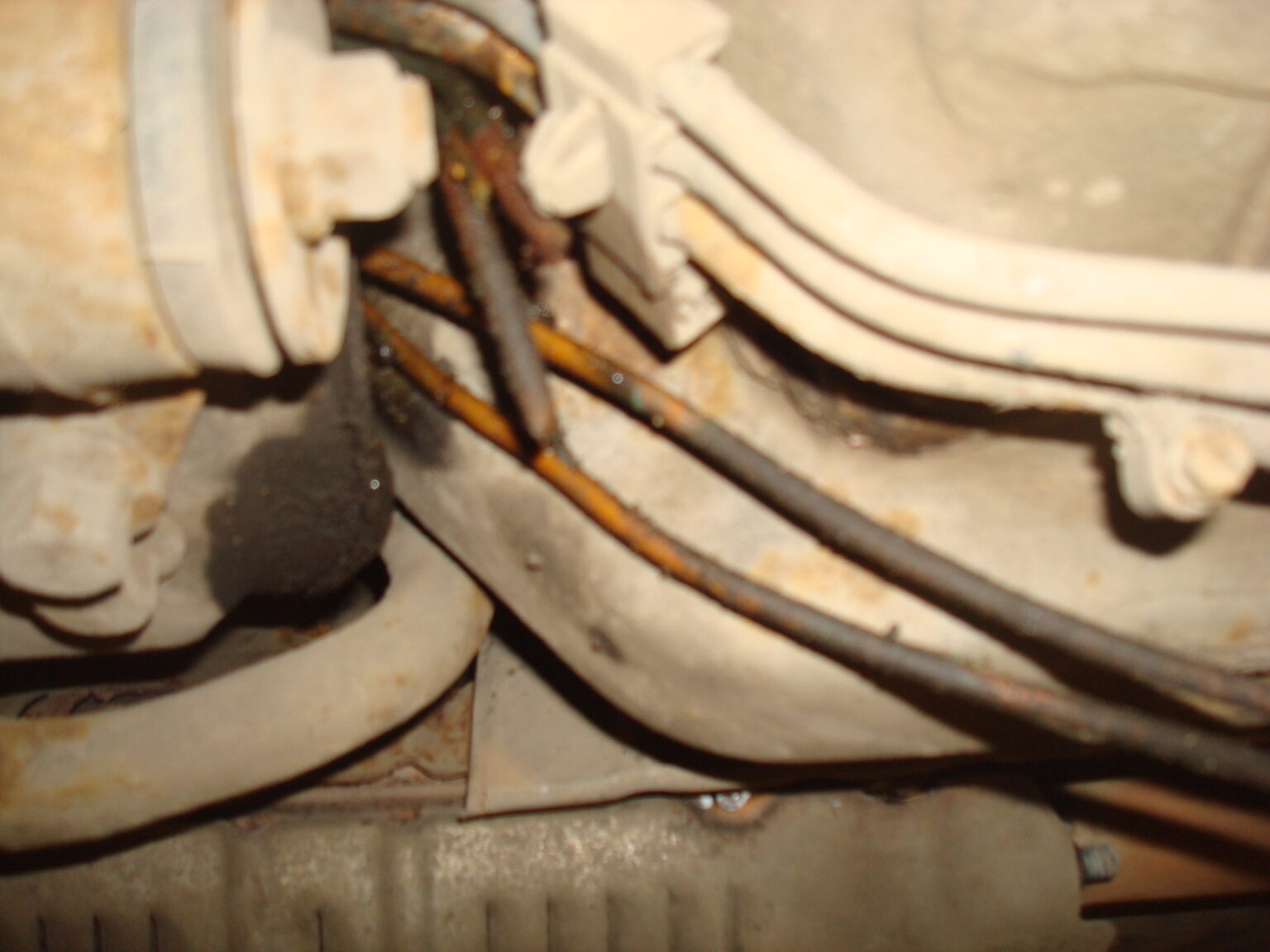

Сгнившие линии у узла на светлой панели кузова: коррозия идёт изнутри, снаружи металл ещё выглядит прилично.

Honda: трубка в ржавой полости лонжерона — автосервис автотело.рф

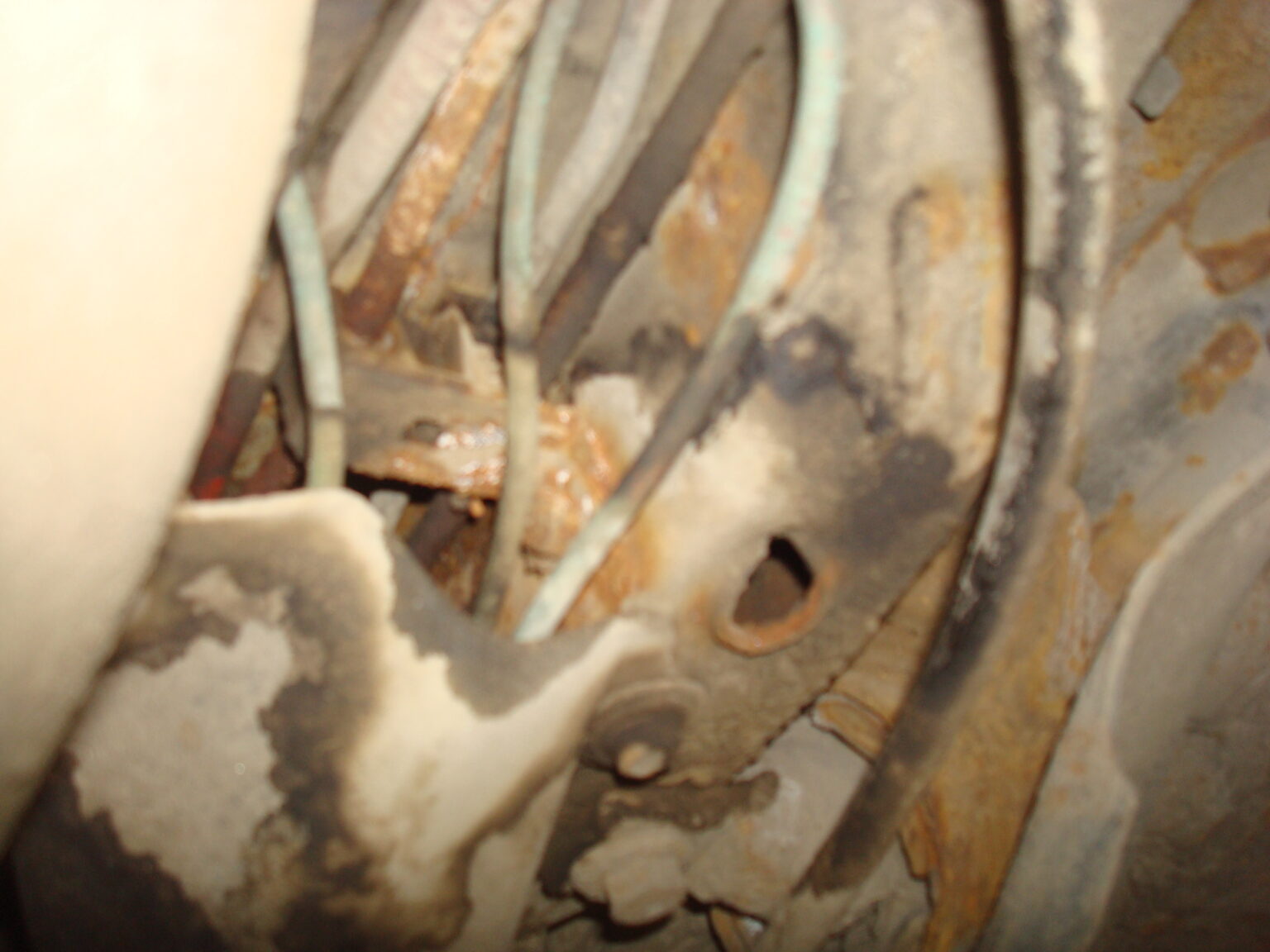

Трубка в ржавой полости лонжерона — из таких ниш грязь и влага не вымываются никогда, поэтому металл здесь «пожилой».

Отдельная история — пучок линий, который когда-то уже пытались спасти. Изолента, лишние хомуты, трубка, проложенная поверх ржавого пучка: такой ремонт держится сезон, а потом всё возвращается на круги своя. Мы такие участки не «подмазываем», а меняем целиком — иначе через год приедете с тем же самым.

Honda: расслоившийся трос ручника и оборванные жилы — автосервис автотело.рф

Крупно: расслоившийся чехол и оборванные металлические жилы троса у ржавого щита. Такую деталь не восстанавливают — только меняют.

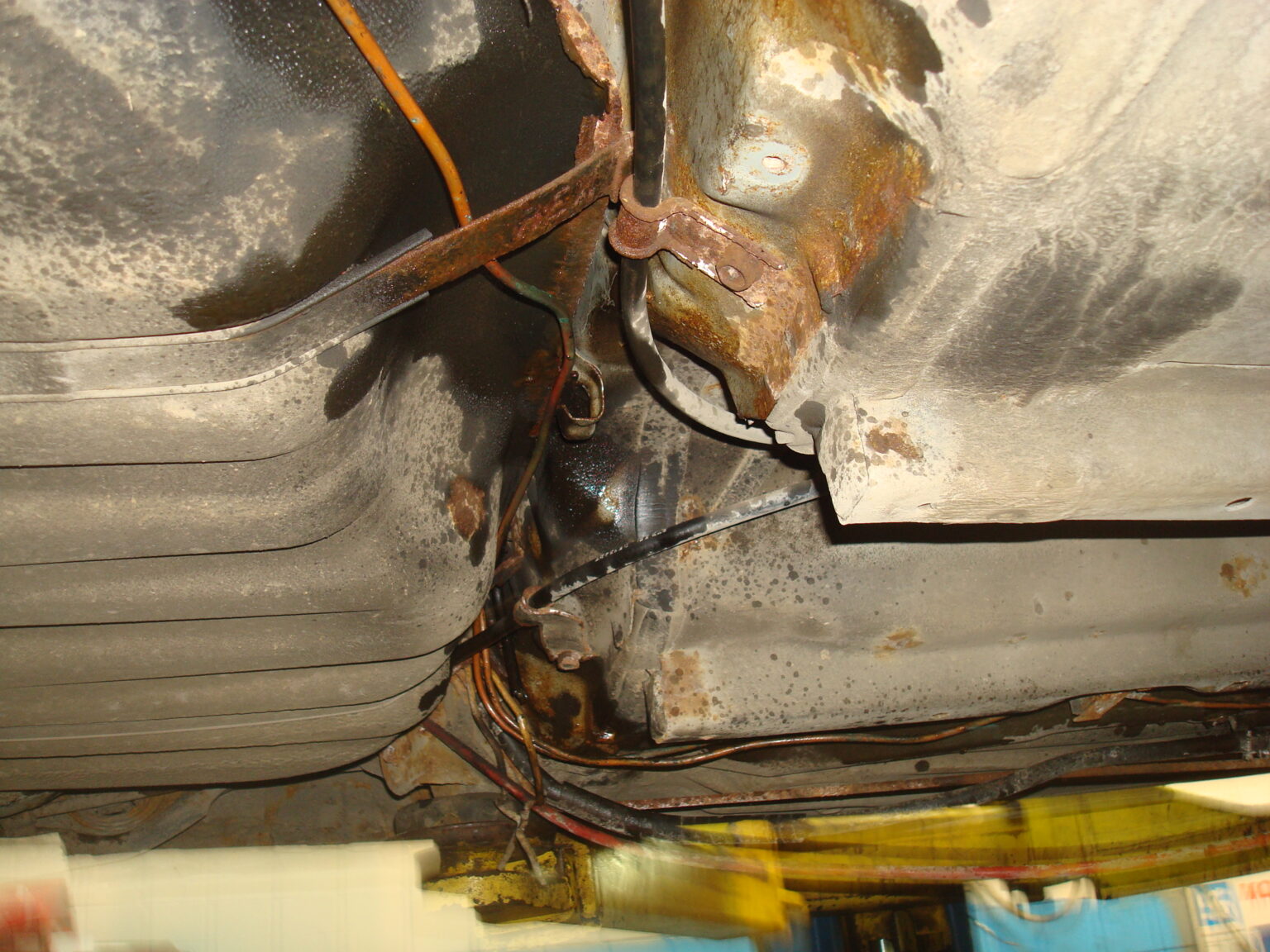

Honda: рифлёный бензобак и медная линия к нему — автосервис автотело.рф

Рифлёный бензобак и ржавые кронштейны: медь уходит вверх к баку, и на этом участке особенно важен целый металл.

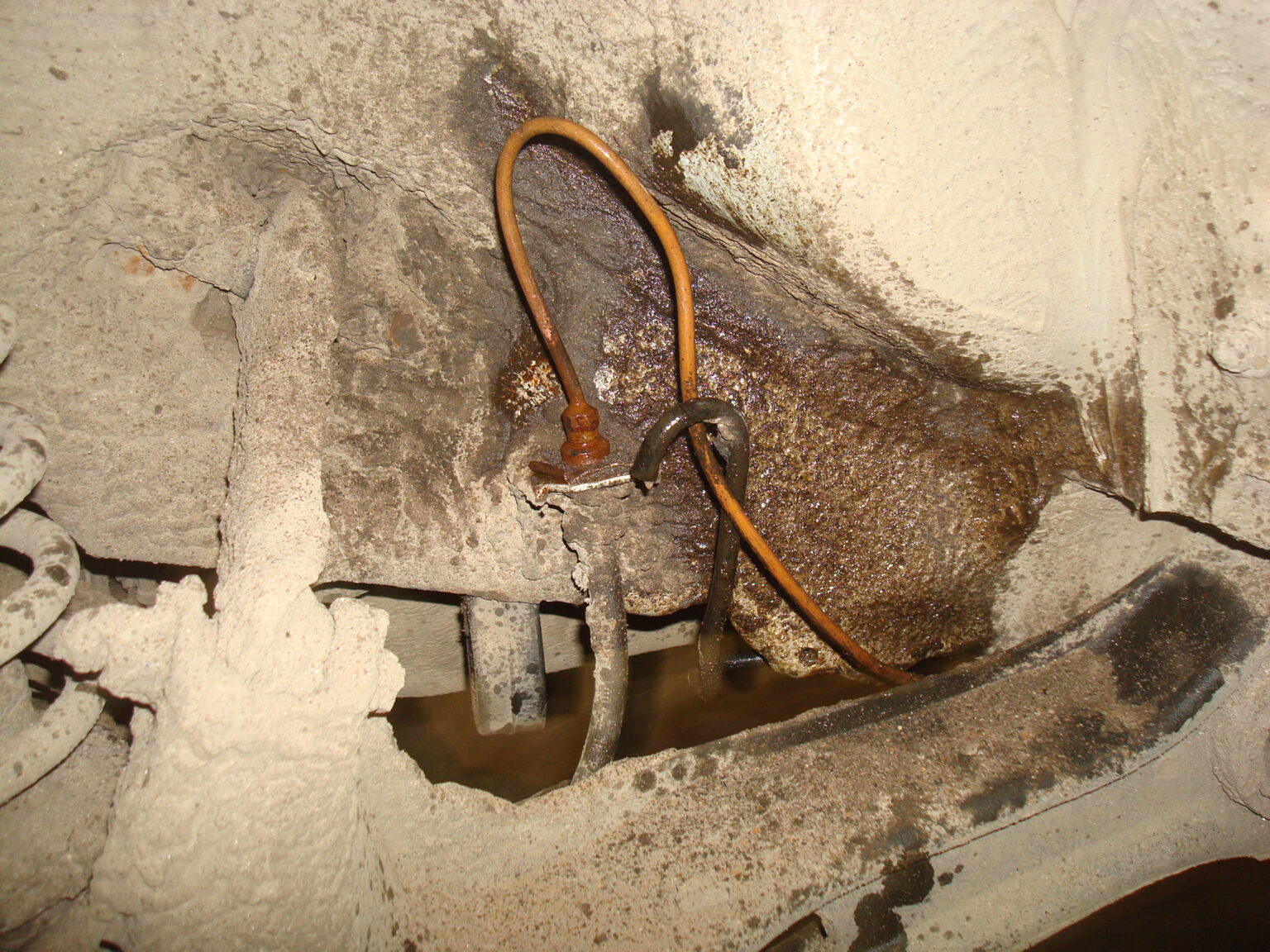

Honda: петля медной трубки в шланговом соединении — автосервис автотело.рф

Медная трубка петлёй входит в шланговое соединение у кузова: мокро, слой грязи и антикора — стык надо смотреть, а не угадывать.

Honda: красная трубка поверх ржавого пучка под порогом — автосервис автотело.рф

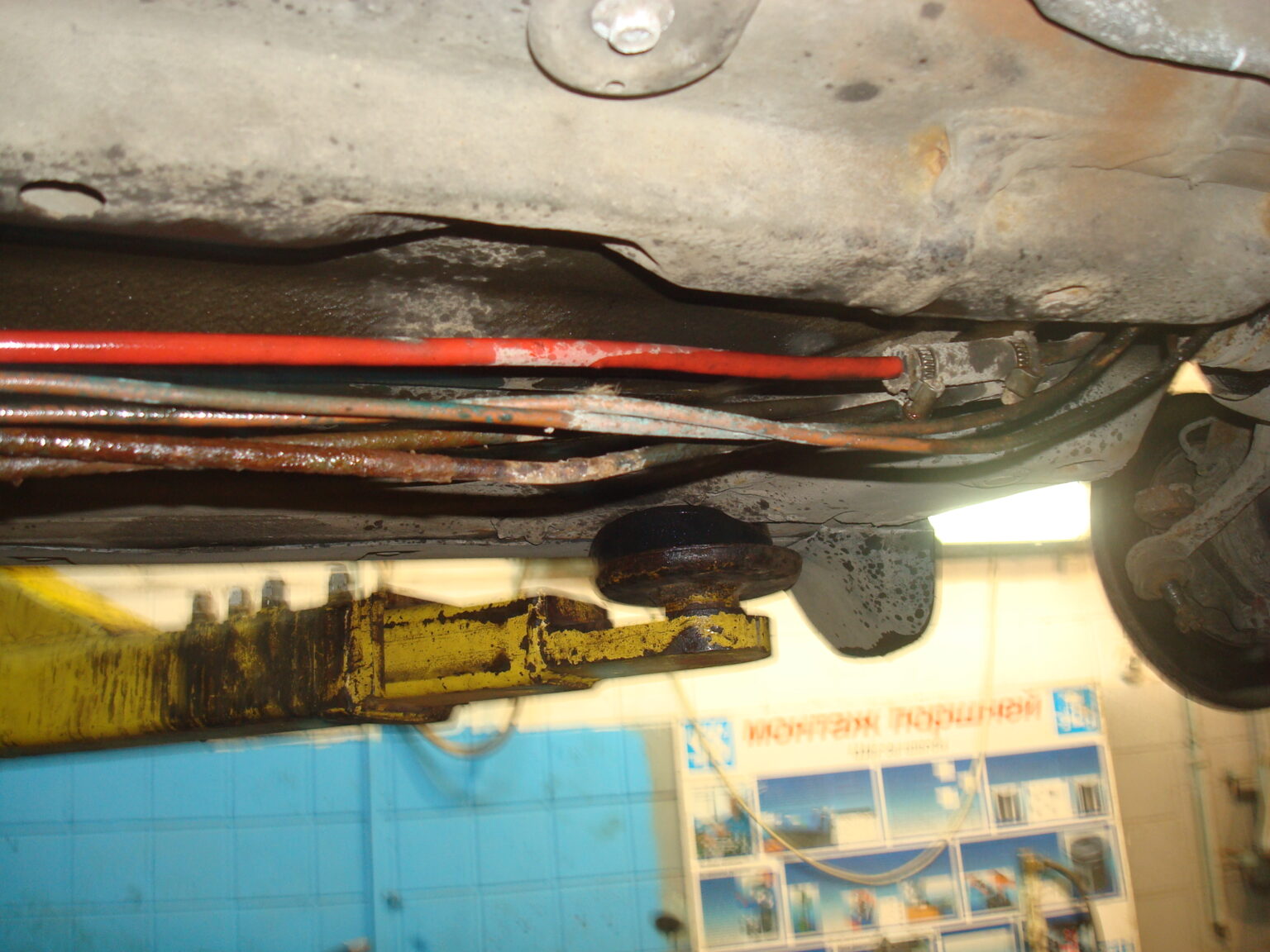

Под порогом: красная маркированная трубка лежит поверх пучка ржавых стальных линий. Так выглядит ремонт из прошлой жизни машины.

Honda: чёрные и медные трубки по днищу крупно — автосервис автотело.рф

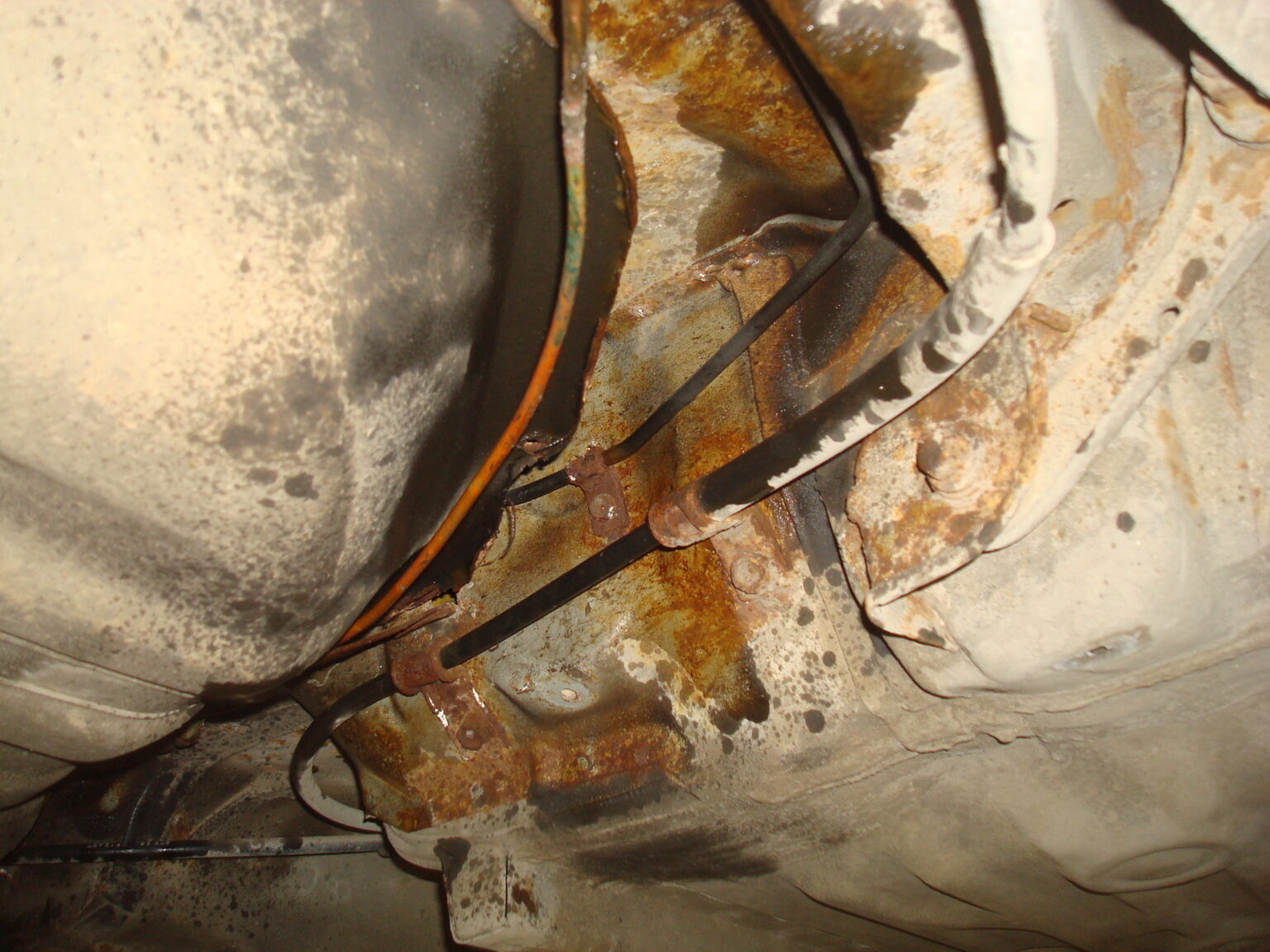

Чёрные и медные трубки наискось по днищу: пучок идёт рядом с крепежом, и любая лишняя вибрация работает против него.

Крепления, клипсы и соседние узлы: почему магистраль умирает здесь

Магистраль почти никогда не гниёт «просто так» и почти никогда не рвётся в середине. Умирает она в креплении: там, где трубка прижата к кузову скобой или клипсой, где рядом ходит подвеска и где своя температура у выхлопа. Поэтому при замене мы обновляем не только трубки, но и весь крепёж — старые клипсы либо не держат, либо передавливают линию.

Honda: обжимная скоба-держатель прижимает трубки — автосервис автотело.рф

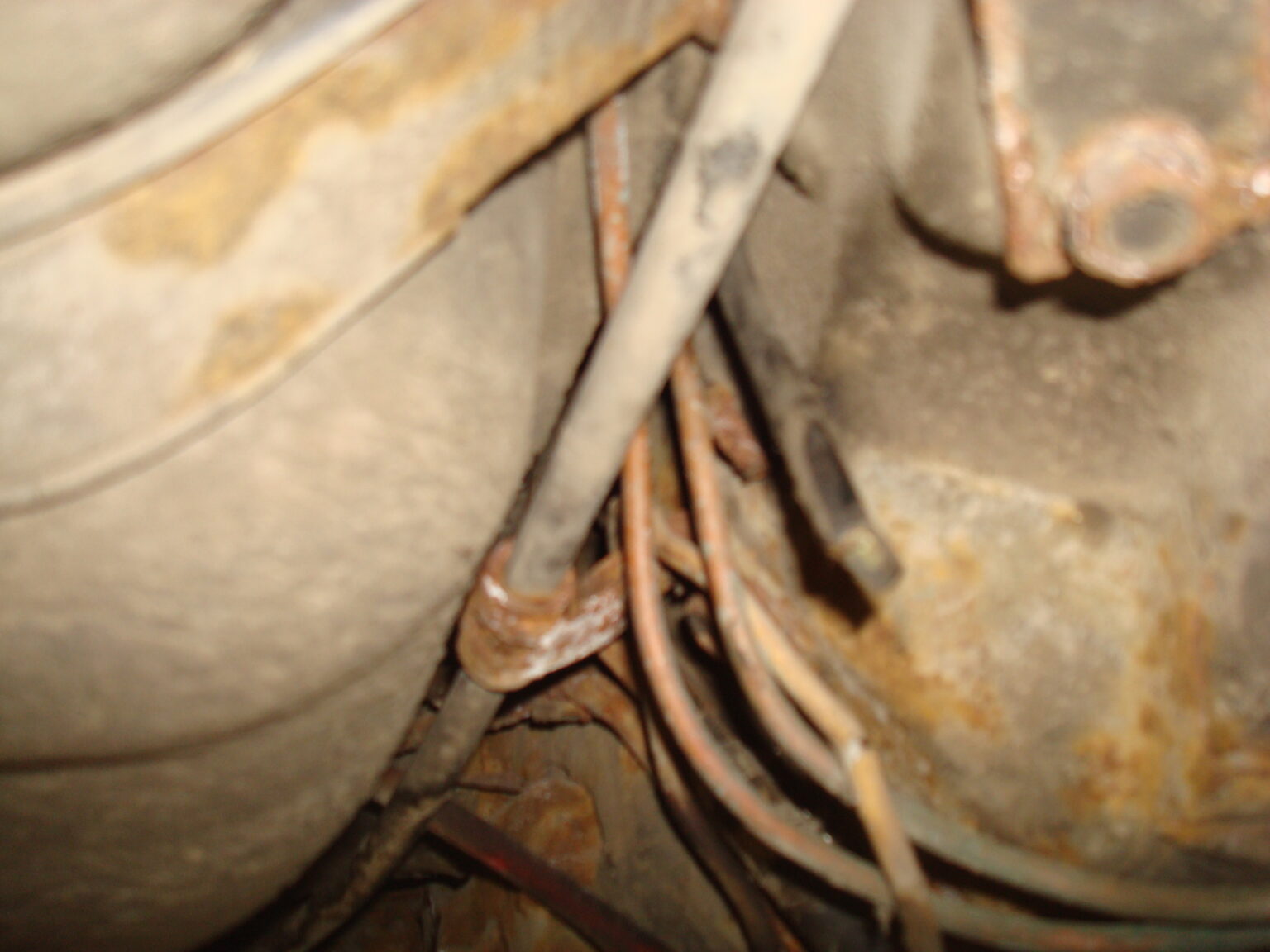

Ключевой кадр: металлическая обжимная скоба прижимает трубки к кузову. Под такой скобой металл гниёт изнутри, хотя снаружи всё выглядит целым.

Honda: чёрная линия на клипсе и изогнутая медь — автосервис автотело.рф

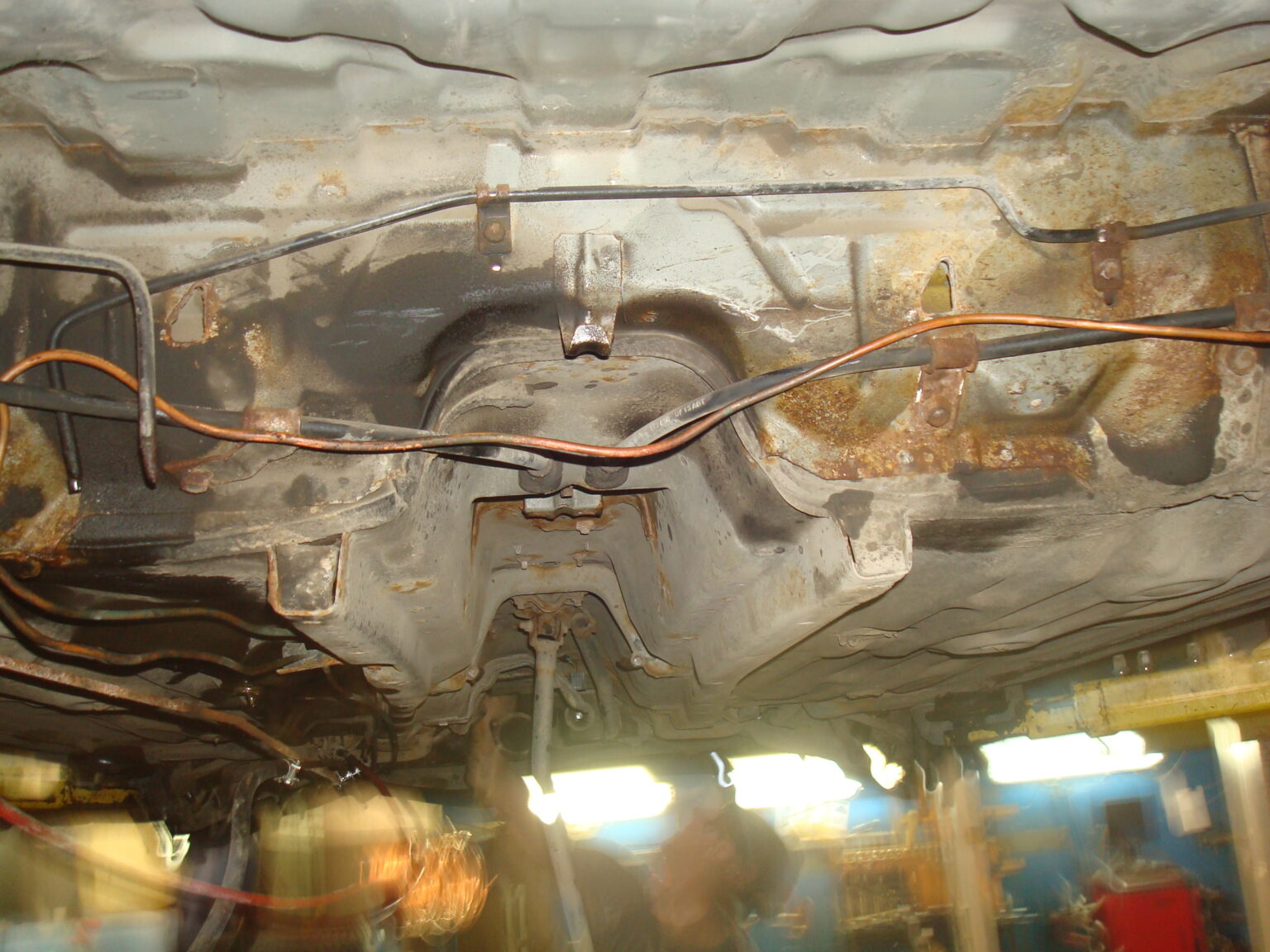

Чёрная стальная линия в маркировке на клипсе и изогнутая медная рядом: два разных поколения одной магистрали в одном кадре.

Honda: медь и чёрная линия в хомуте у балки — автосервис автотело.рф

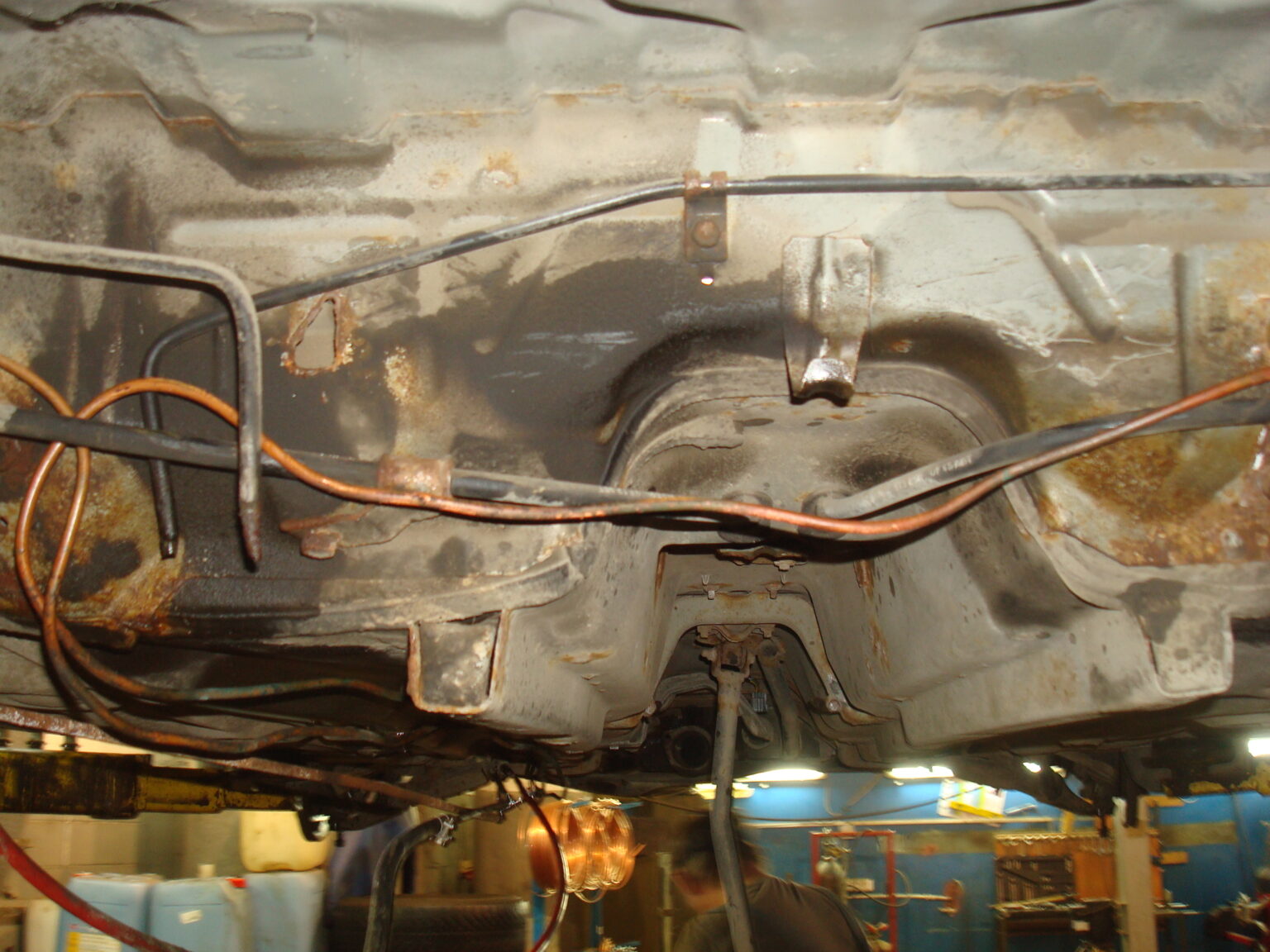

Крупнее: медь и чёрная линия в хомуте у балки под днищем — здесь мы и нашли первый сквозной участок.

Honda: пучок линий под монтажной пластиной — автосервис автотело.рф

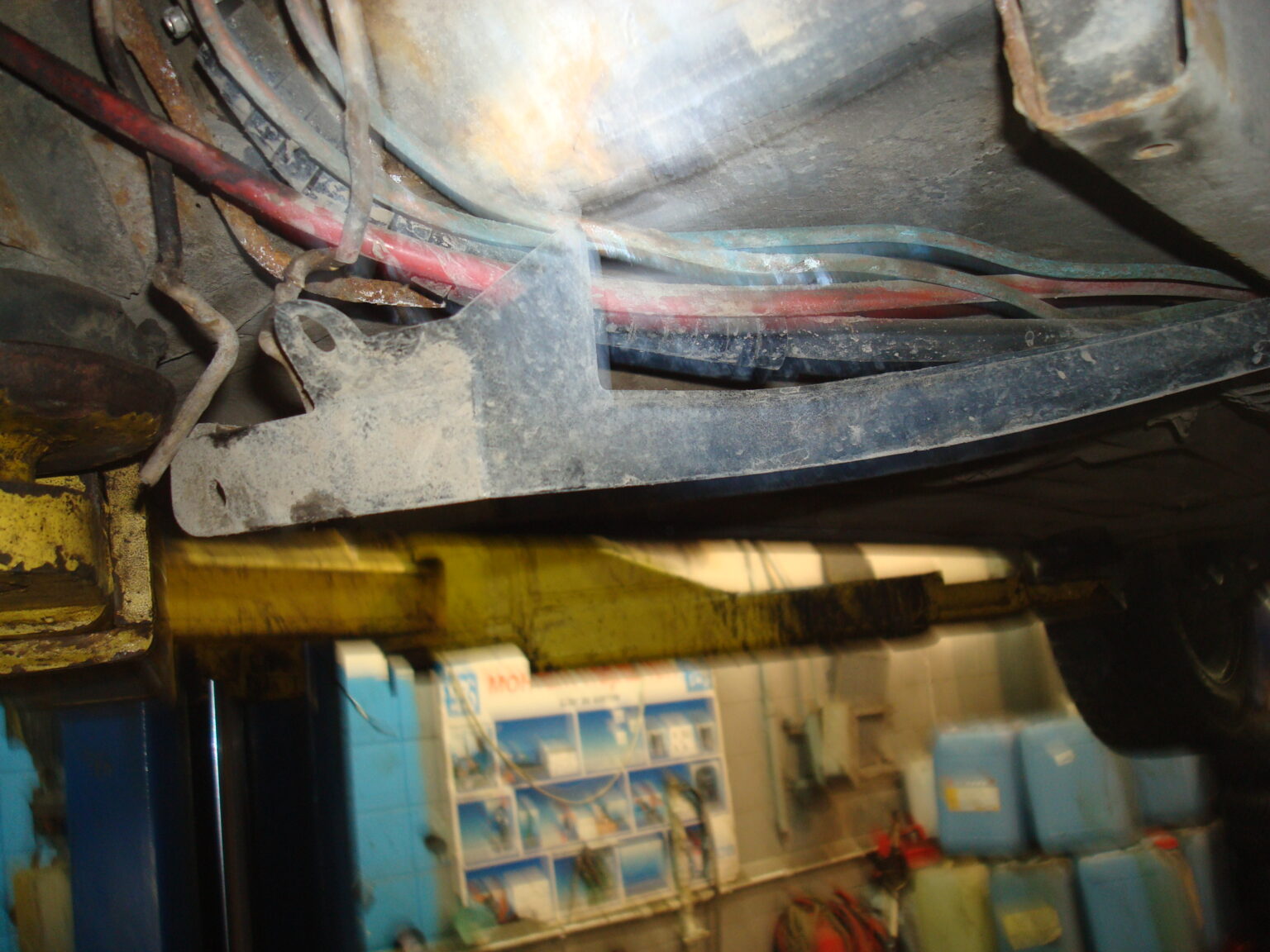

Пучок тормозных и топливных линий уходит под монтажную пластину-кронштейн: крепление держит, но собирает под собой грязь.

Honda: шаровая опора и пластиковая клипса трубок — автосервис автотело.рф

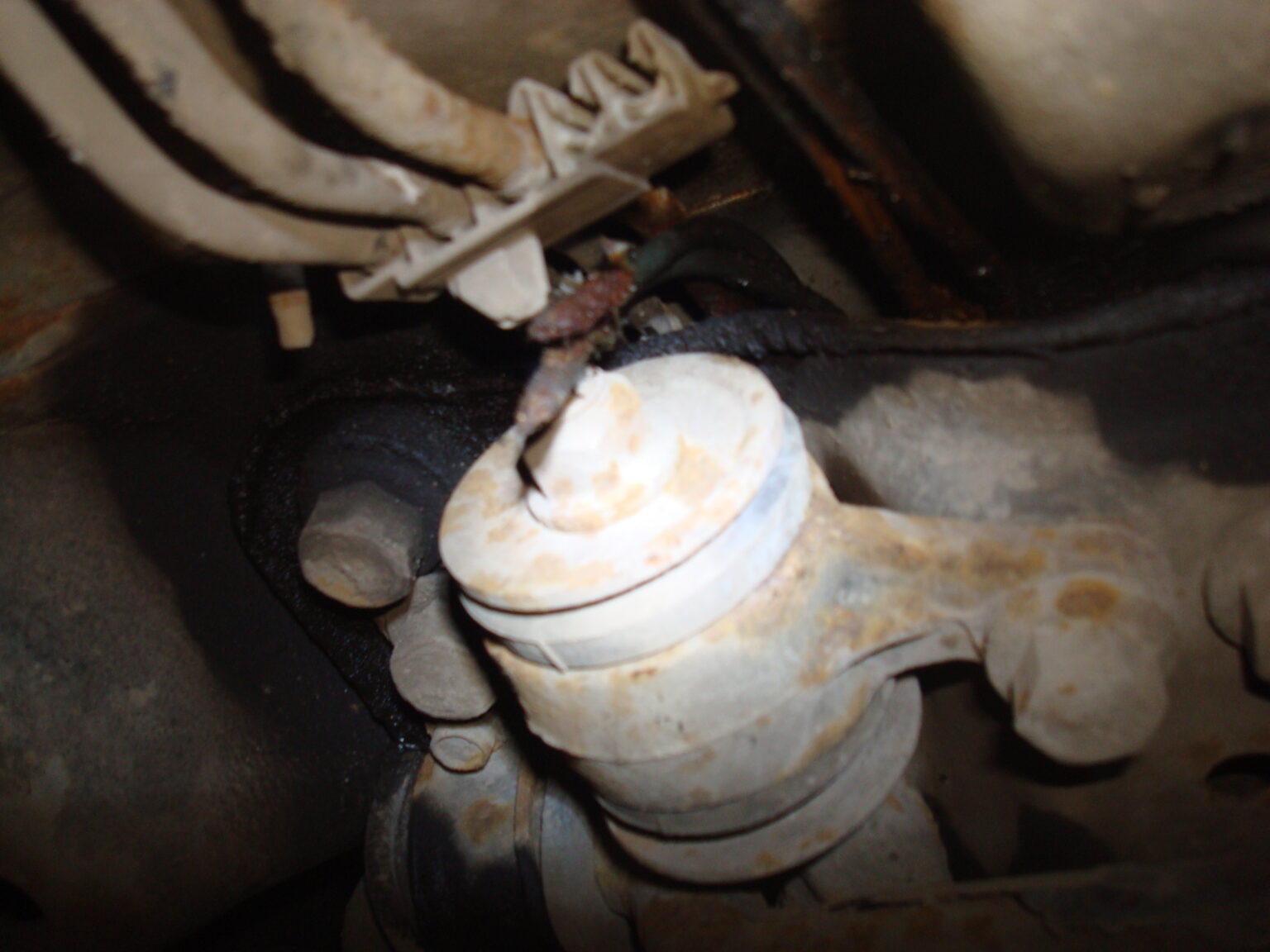

Соседний узел: шаровая опора с рыжим налётом и белая пластиковая клипса, которая держит трубки на месте.

Honda: медная петля и шланг в нише заднего колеса — автосервис автотело.рф

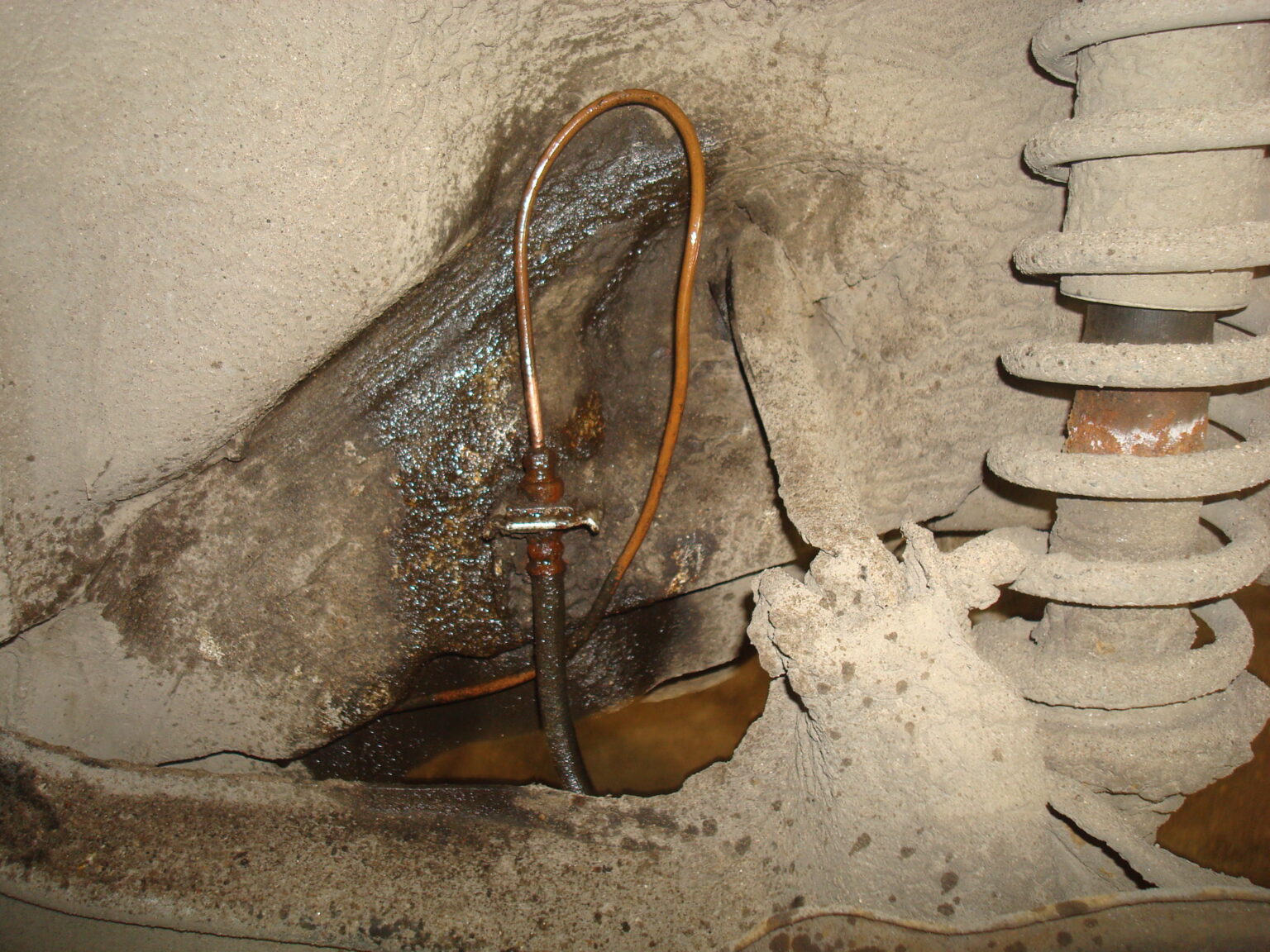

Ниша заднего колеса: медь петлёй и шланг рядом с пружиной стойки — место, куда летит всё с дороги.

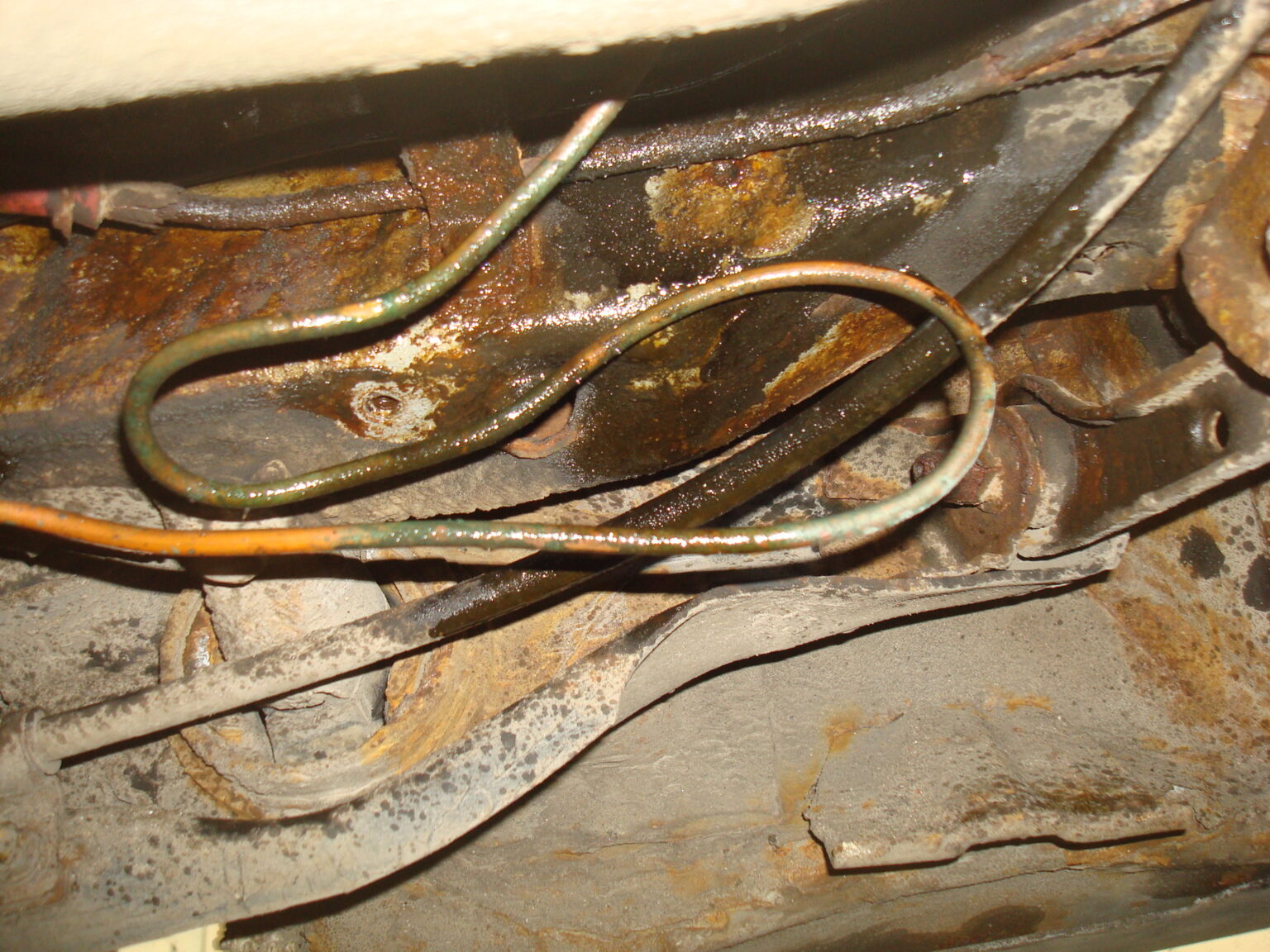

Honda: компенсационные петли медной линии в арке — автосервис автотело.рф

Изнутри арки: медная и рыжая линии с S-образными компенсационными петлями. Петля снимает нагрузку с трубки — так и должно быть.

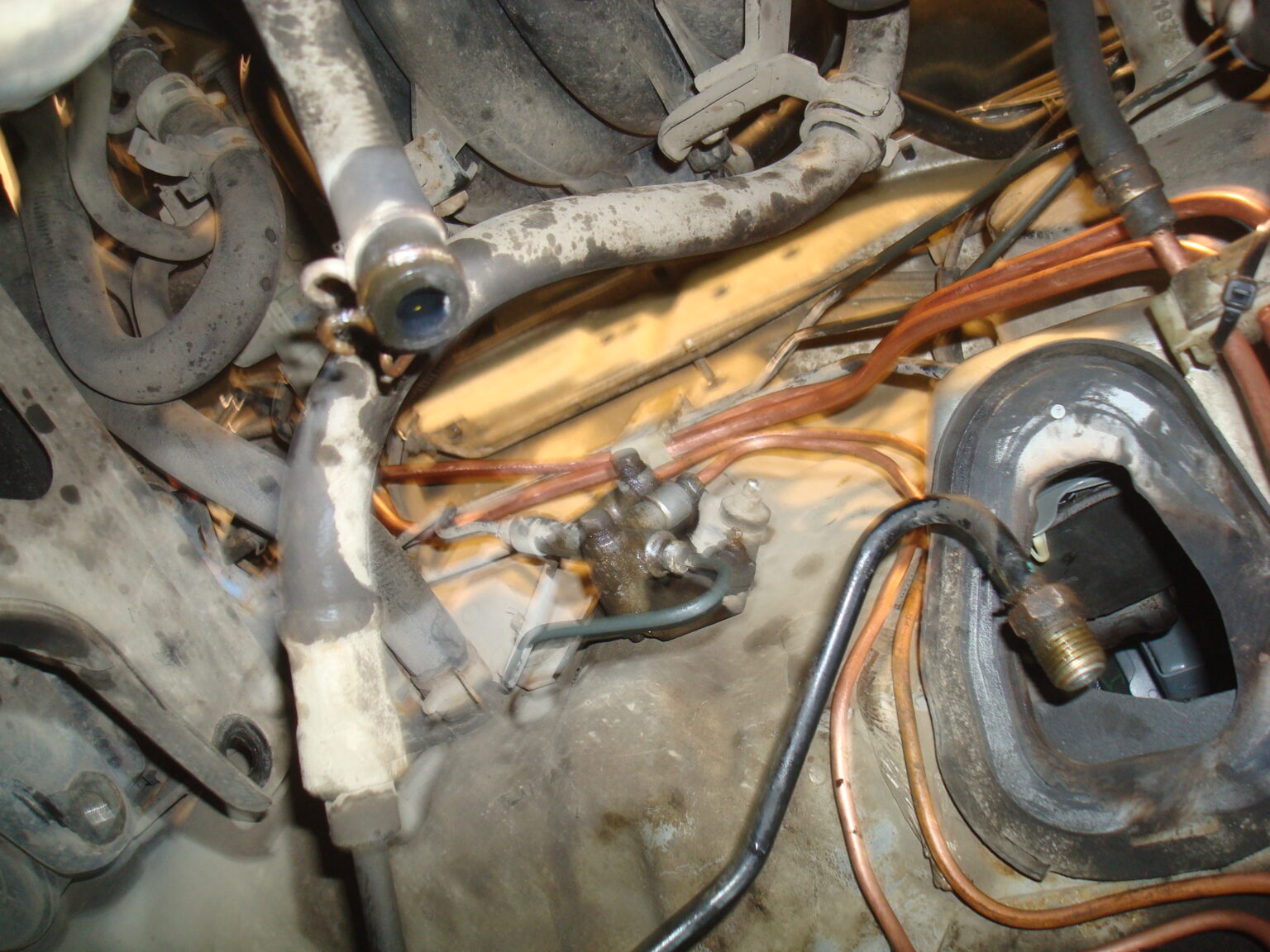

Honda: тройник, тормозной шланг и медные линии — автосервис автотело.рф

Тройник, тормозной шланг и медные линии на стальном кронштейне: узел, где сходятся тормозная система и ручник.

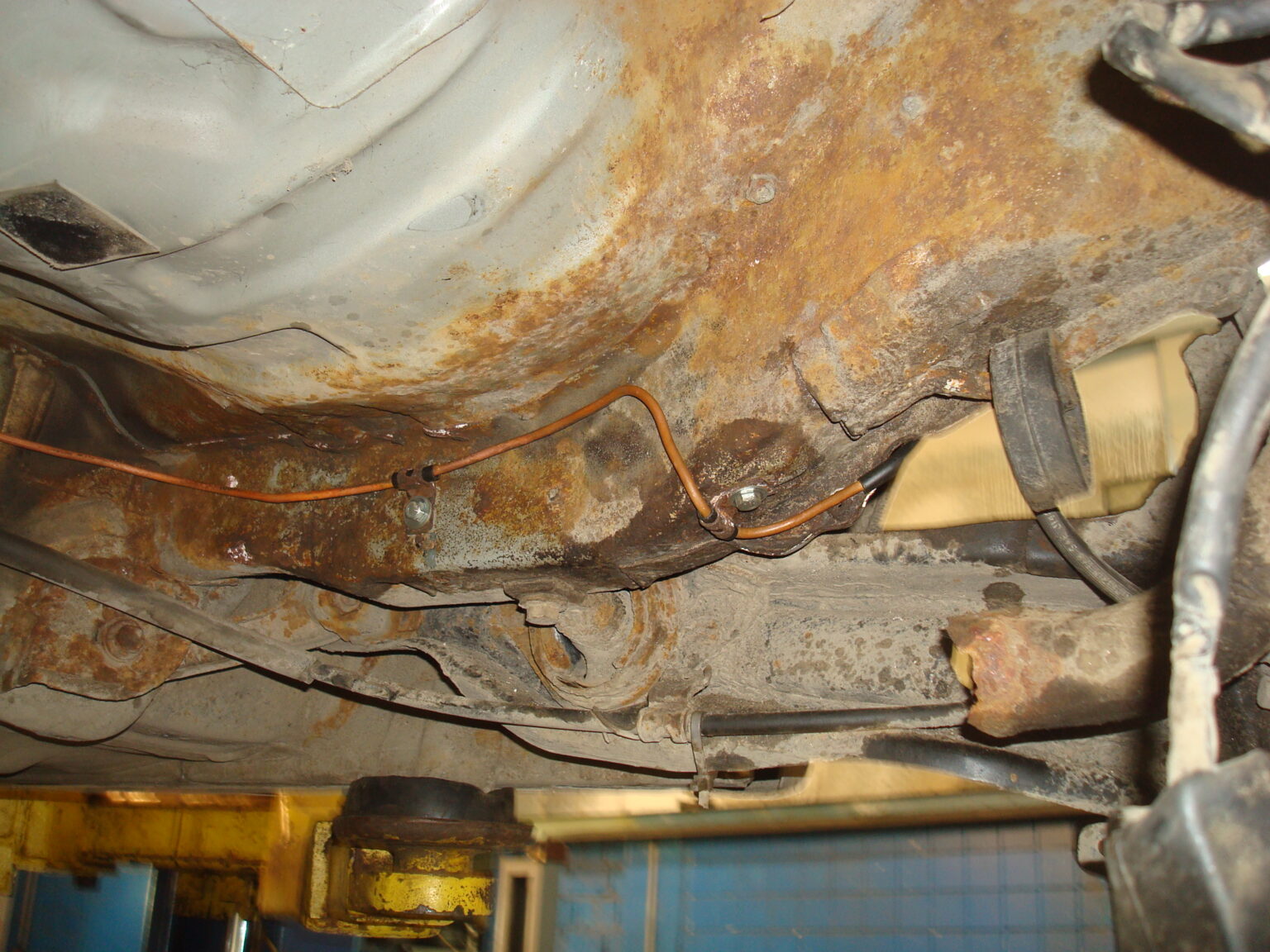

Honda: медь на клипсе у ржавого днища и бака — автосервис автотело.рф

Медь на клипсе у сильно ржавого днища, справа бак с защитой. Кузов устал, а новые линии уже стоят как надо.

Honda: тормозная и медные линии к задней подвеске — автосервис автотело.рф

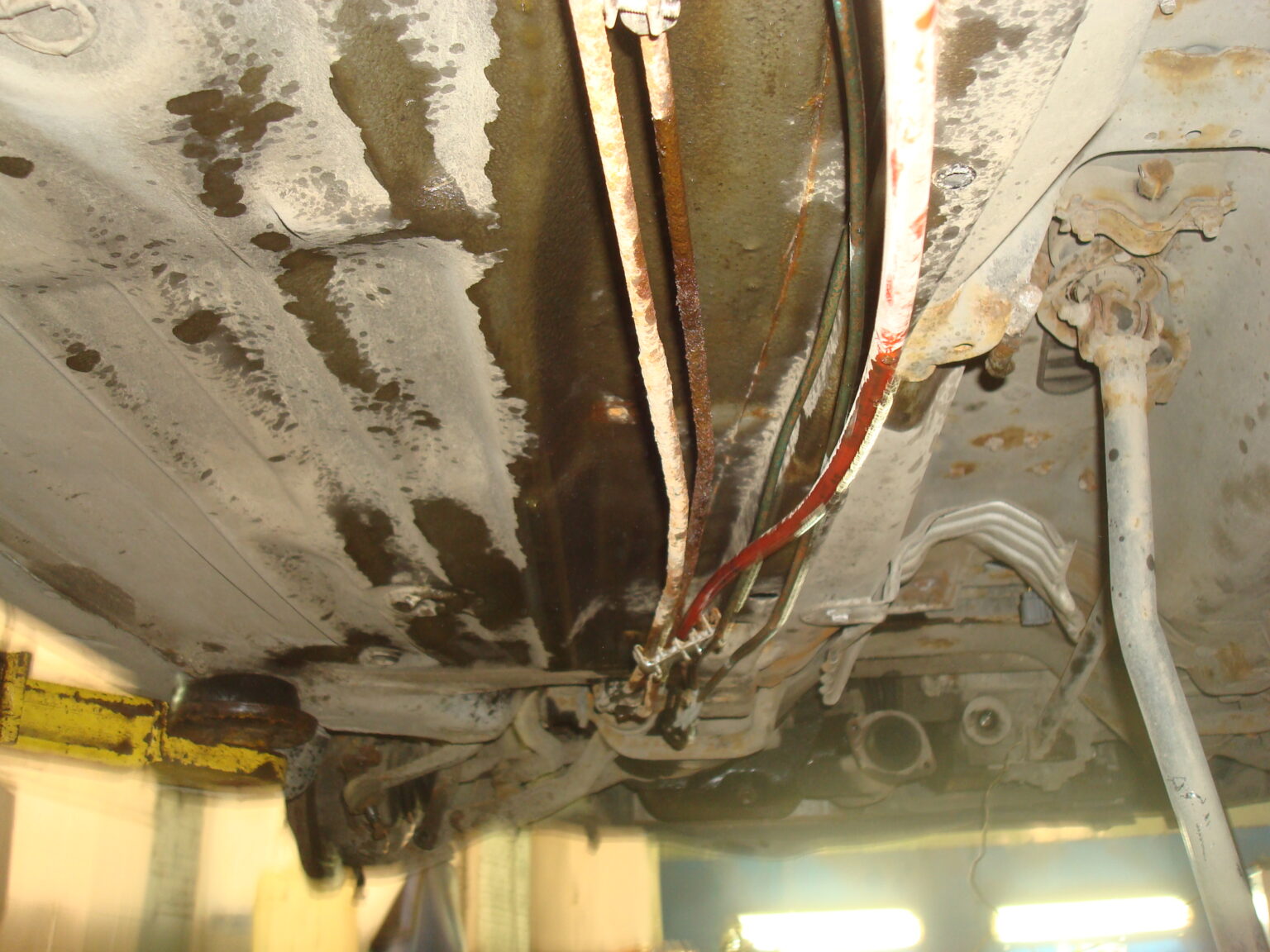

Красная тормозная и медные линии вдоль днища к задней подвеске: укладываем с запасом на ход подвески.

Honda: общий план днища, красная и медные линии — автосервис автотело.рф

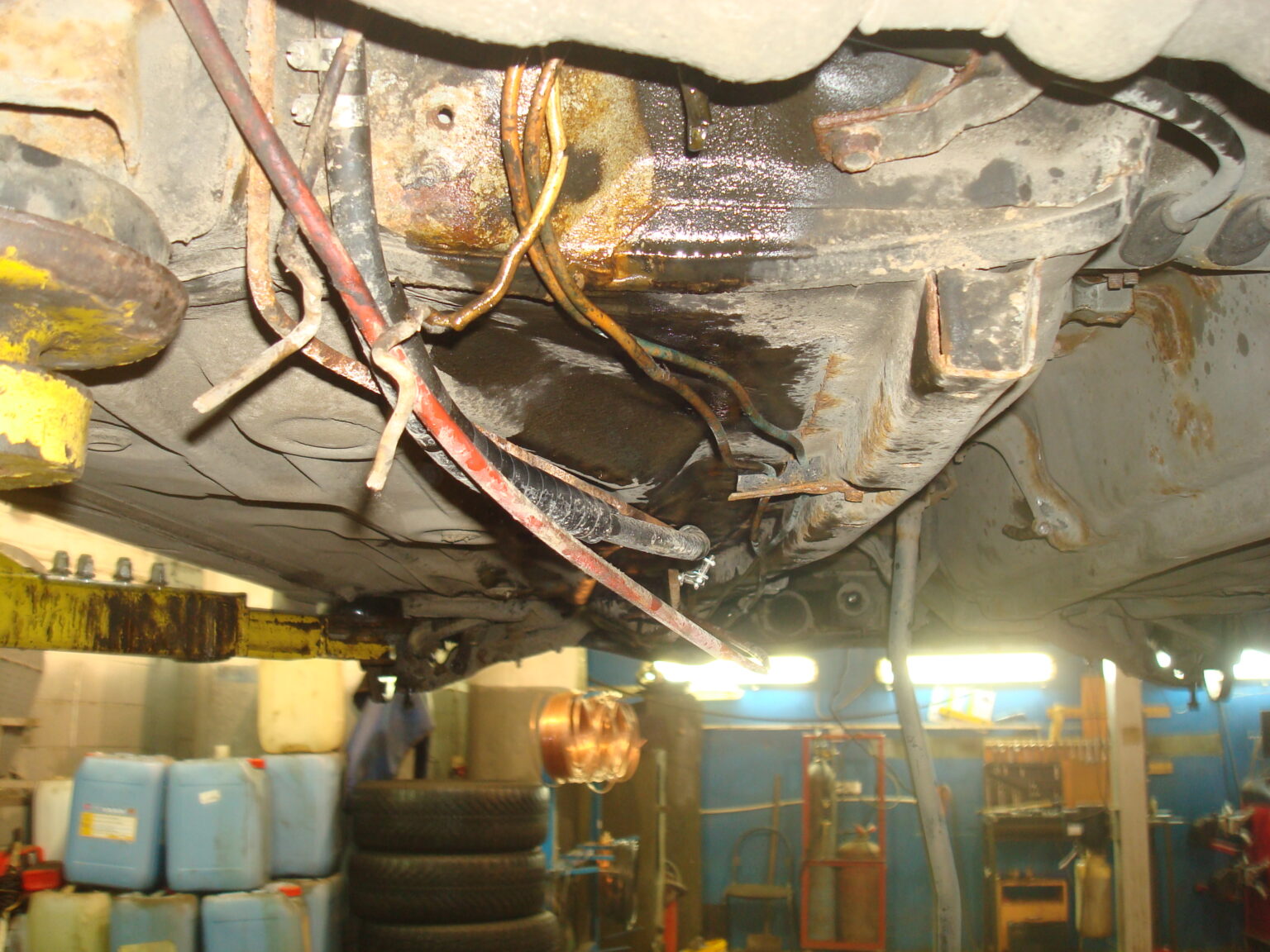

Общий план снизу: ржавый пол, бак, красная и медные линии. На полу цеха — катушка меди, из которой эти линии и родились.

Мастера за работой: укладываем новые медные линии

Дальше начинается самая кропотливая часть. Трубки мы не покупаем «по длине» — каждую линию вымеряем по месту, гнём по образцу и укладываем строго в штатный коридор. Медно-никелевая трубка мягче стали: она повторяет профиль без заломов, не трескается от вибрации и не боится солёной каши с дороги.

Honda: мастера под машиной с новыми медными линиями — автосервис автотело.рф

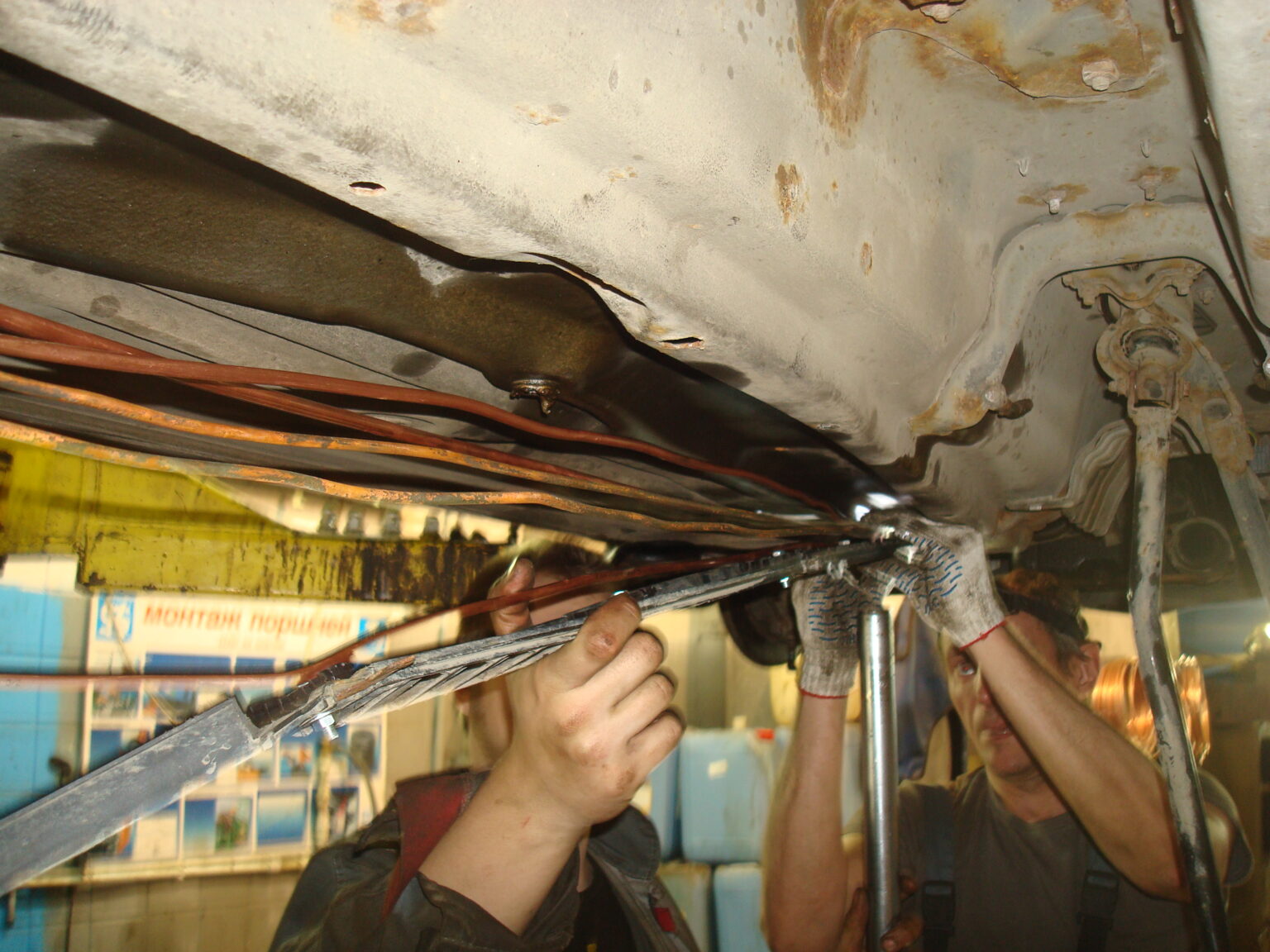

Двое мастеров под машиной: в руках труба-удлинитель, по днищу уже уложен новый пучок медных линий.

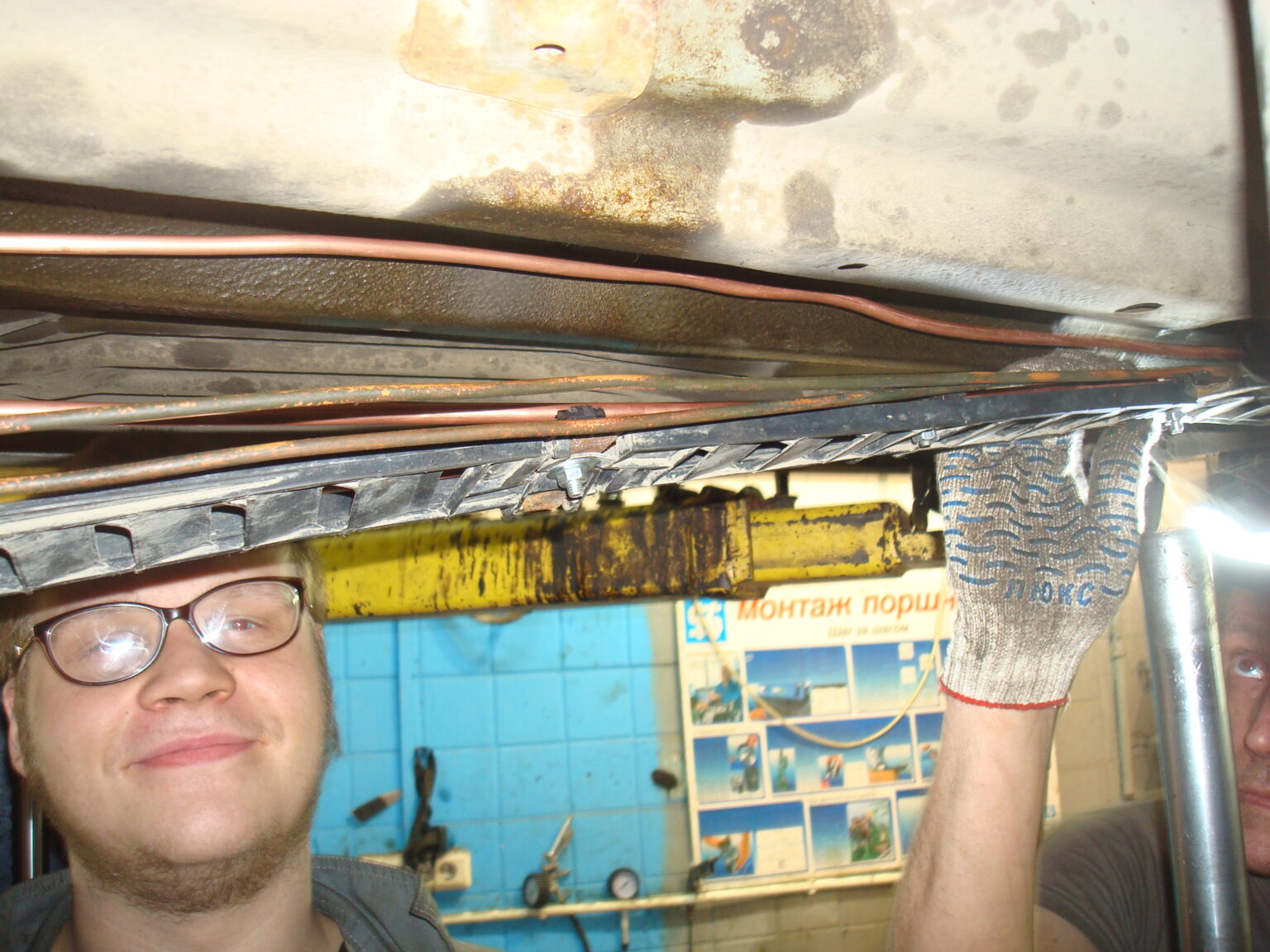

Honda: мастер укладывает медные линии под порогом — автосервис автотело.рф

Под порогом: рука в перчатке у новых медных линий, рядом ржавый порог — контраст, который объясняет возраст машины лучше слов.

Honda: мастера укладывают трубки в металлический лоток — автосервис автотело.рф

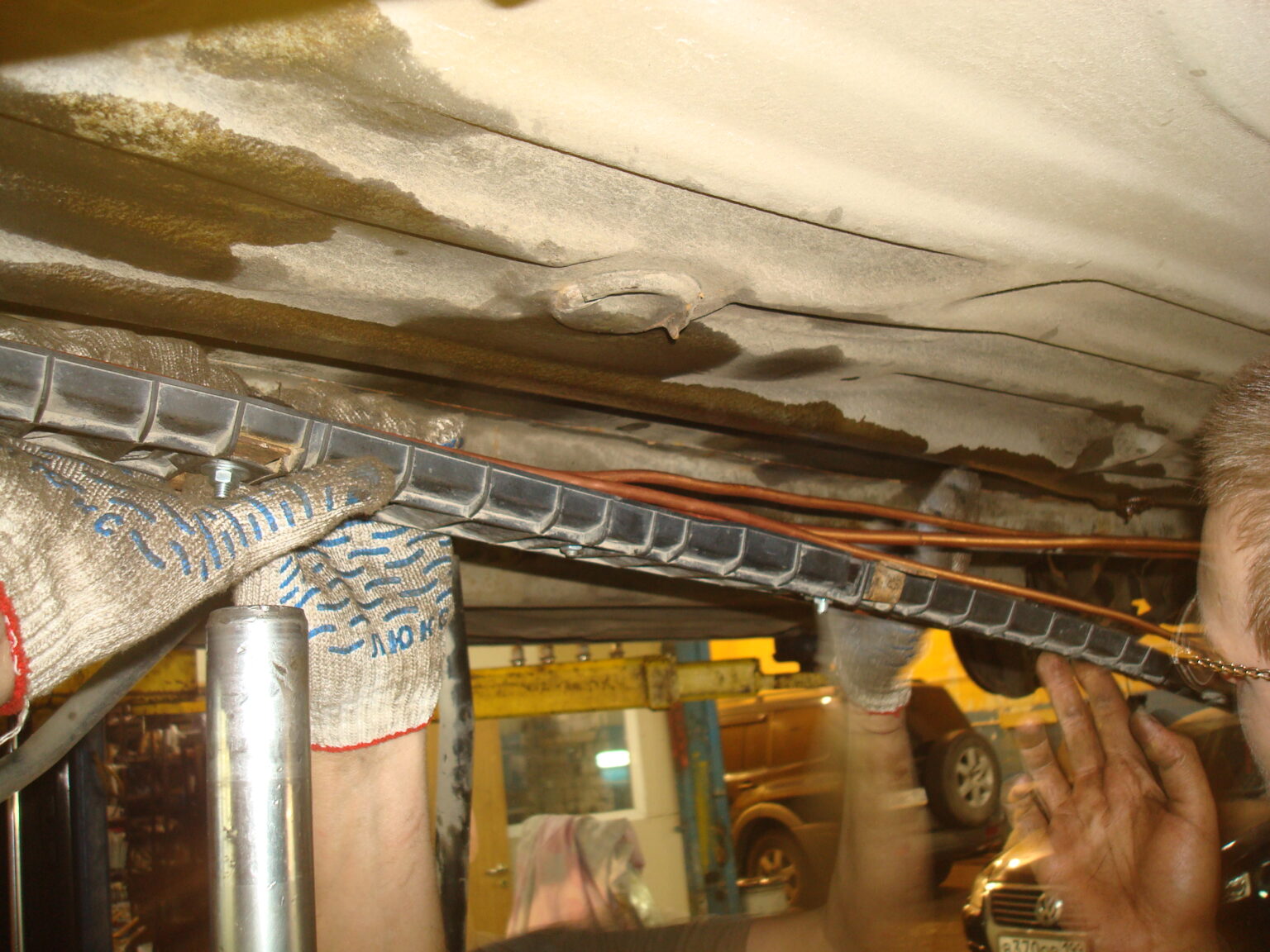

Оба мастера укладывают трубки в металлический лоток-профиль: линии идут по защищённому коридору, а не «по воздуху».

Honda: четыре медные трубки входят в защитный короб — автосервис автотело.рф

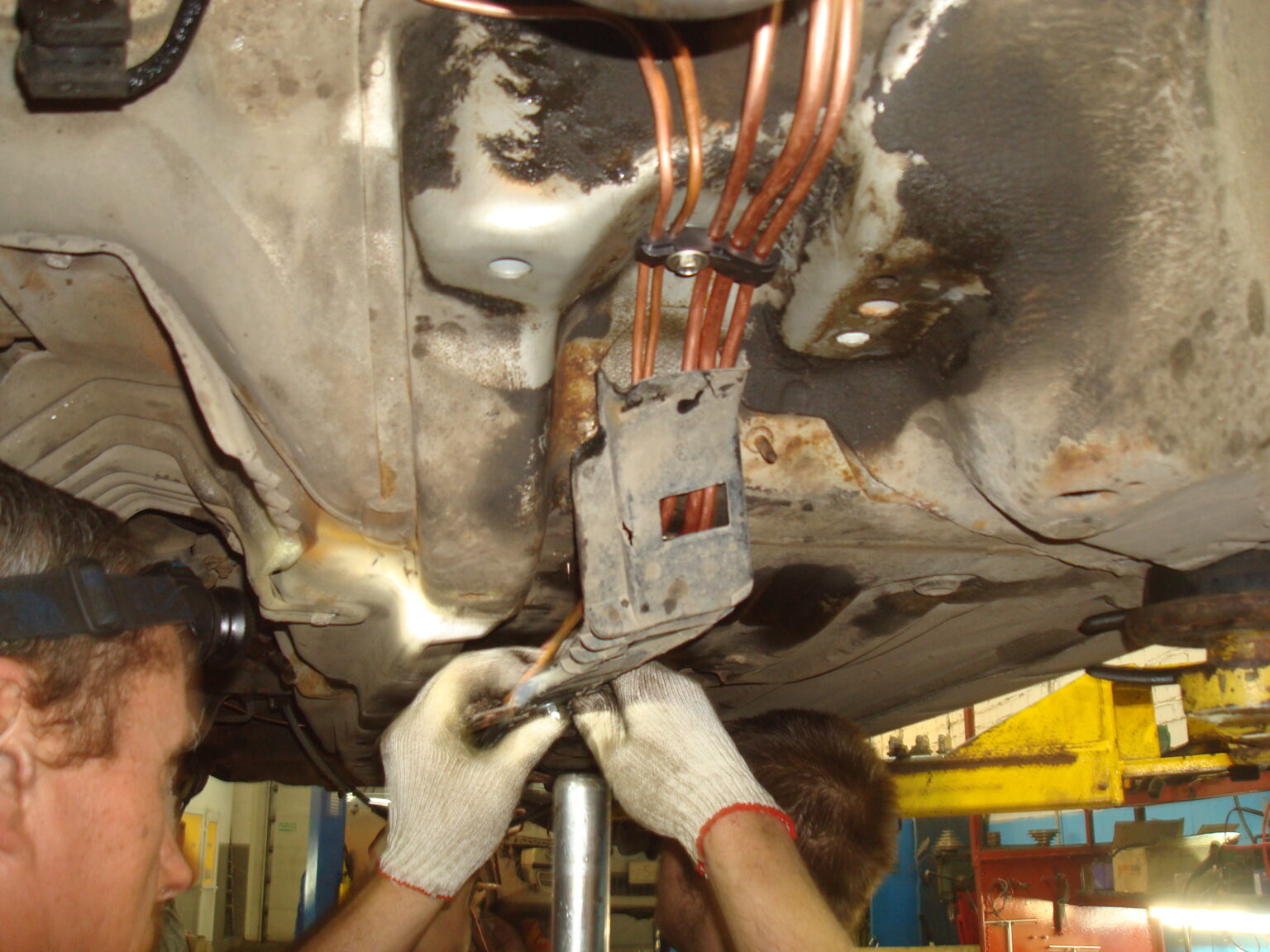

Ключевой кадр: четыре медные трубки входят в защитный металлический короб, прижим прикручен болтом к кузову.

Honda: защитный короб и оба мастера в кадре — автосервис автотело.рф

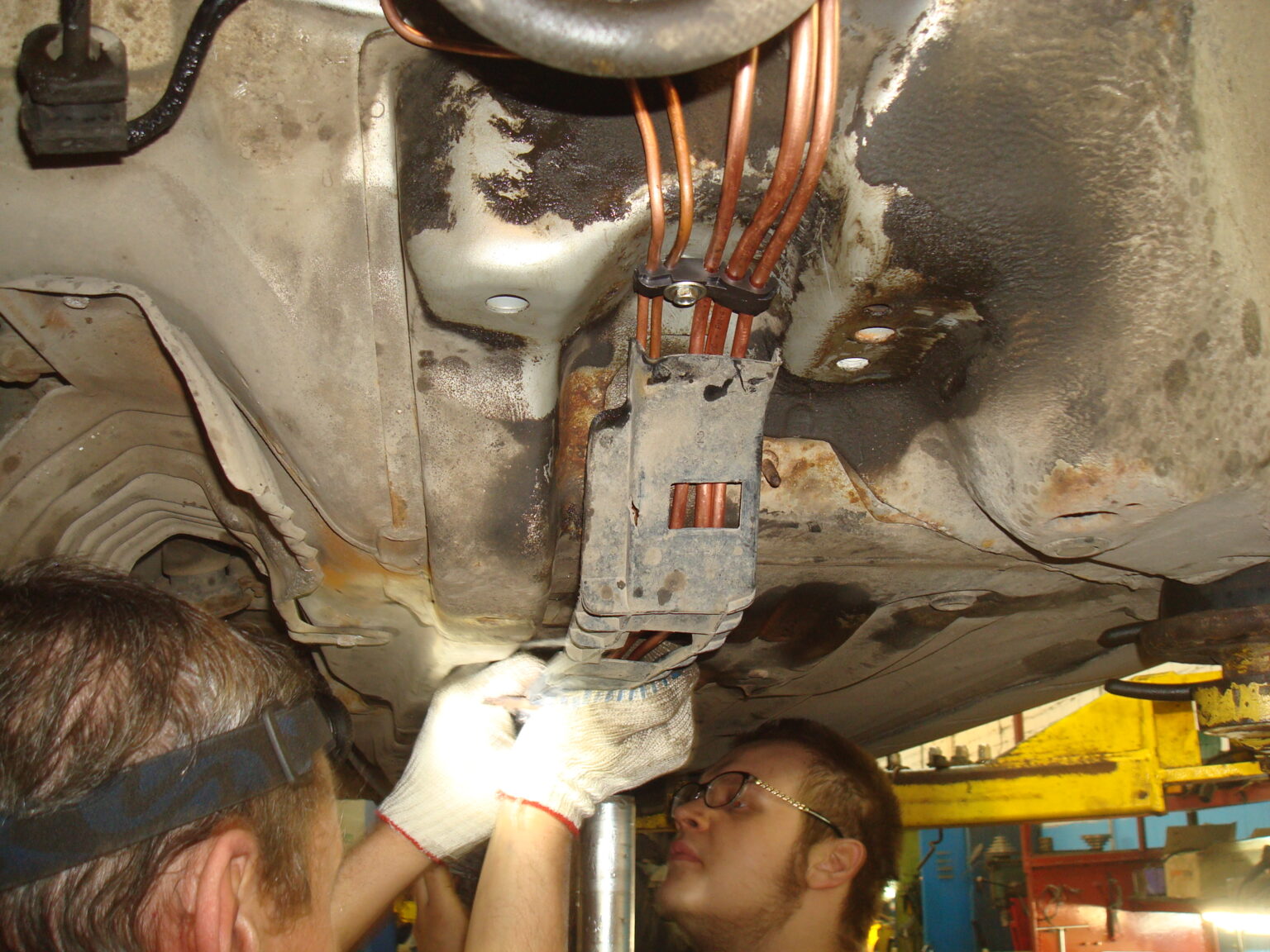

Тот же ракурс, оба мастера в кадре: короб закрывает трубки от камней и грязи, а болт держит прижим по заводу.

Honda: четыре медные линии спускаются к кронштейну — автосервис автотело.рф

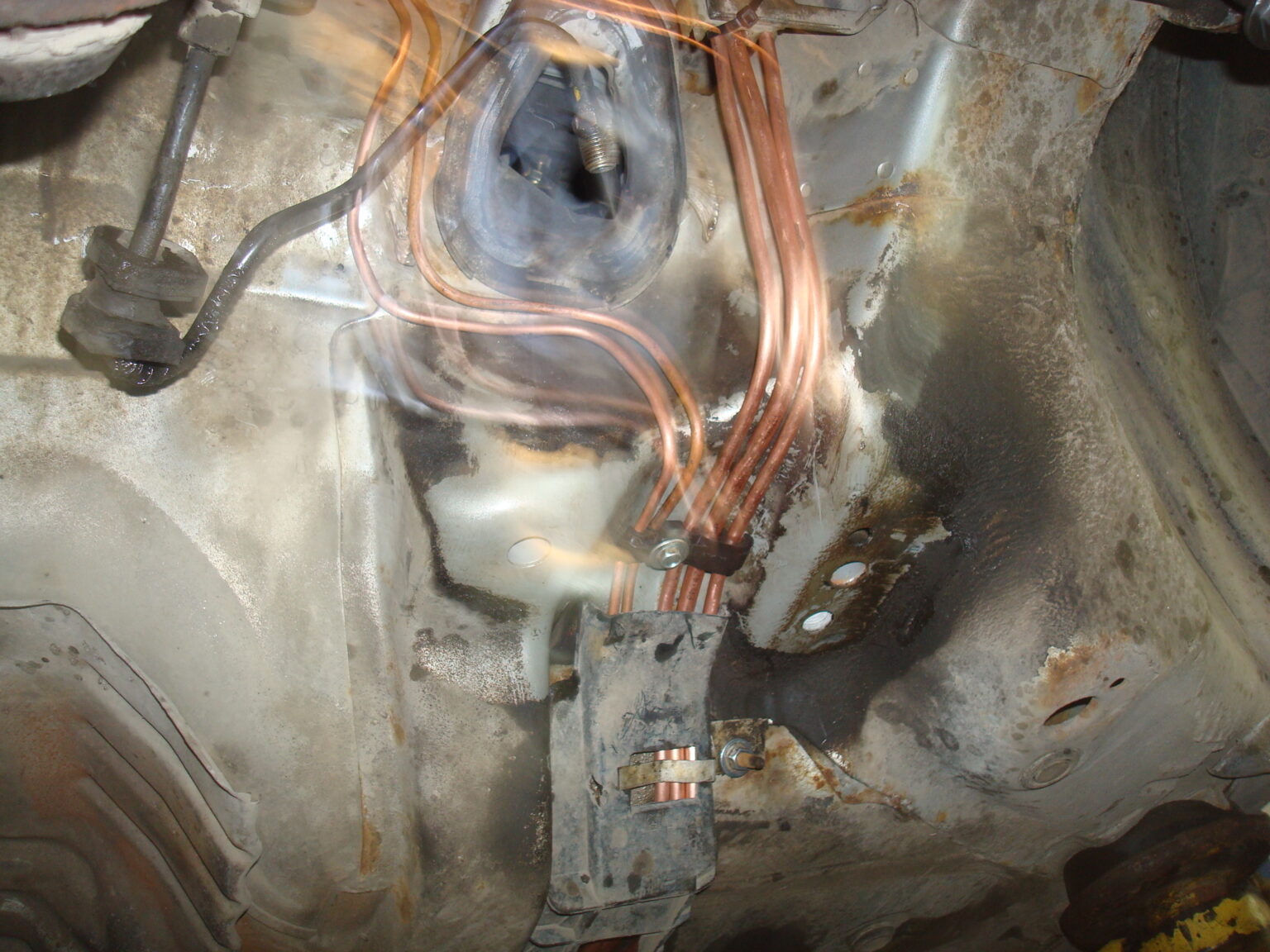

Четыре медные линии спускаются к кронштейну с болтом, трос ручника уходит в тоннель. У каждой линии своё посадочное место.

Что мы делаем помимо самих трубок

Замена магистрали — это не только новая трубка. Если оставить старый крепёж, работа вернётся тем же самым через год-два, поэтому в неё входит полный набор:

новые клипсы и кронштейны со штатным шагом — трубка не касается металла кузова
вальцовка концов под штатный штуцер и гайку — без хомутов и переходников
прокачка тормозного контура и проверка под давлением после сборки
антикор и обработка мест крепления, чтобы новая линия не сгнила по соседству

Новые медные магистрали: от бака до задних колёс

Когда линии уложены, остаётся главное — закрепить их так, чтобы они работали десятилетиями. Шаг клипс, зазоры до кузова и до соседних деталей, отсутствие провисаний: всё это проверяется руками, а не на глаз. И только потом контур прокачивается и уходит под давление.

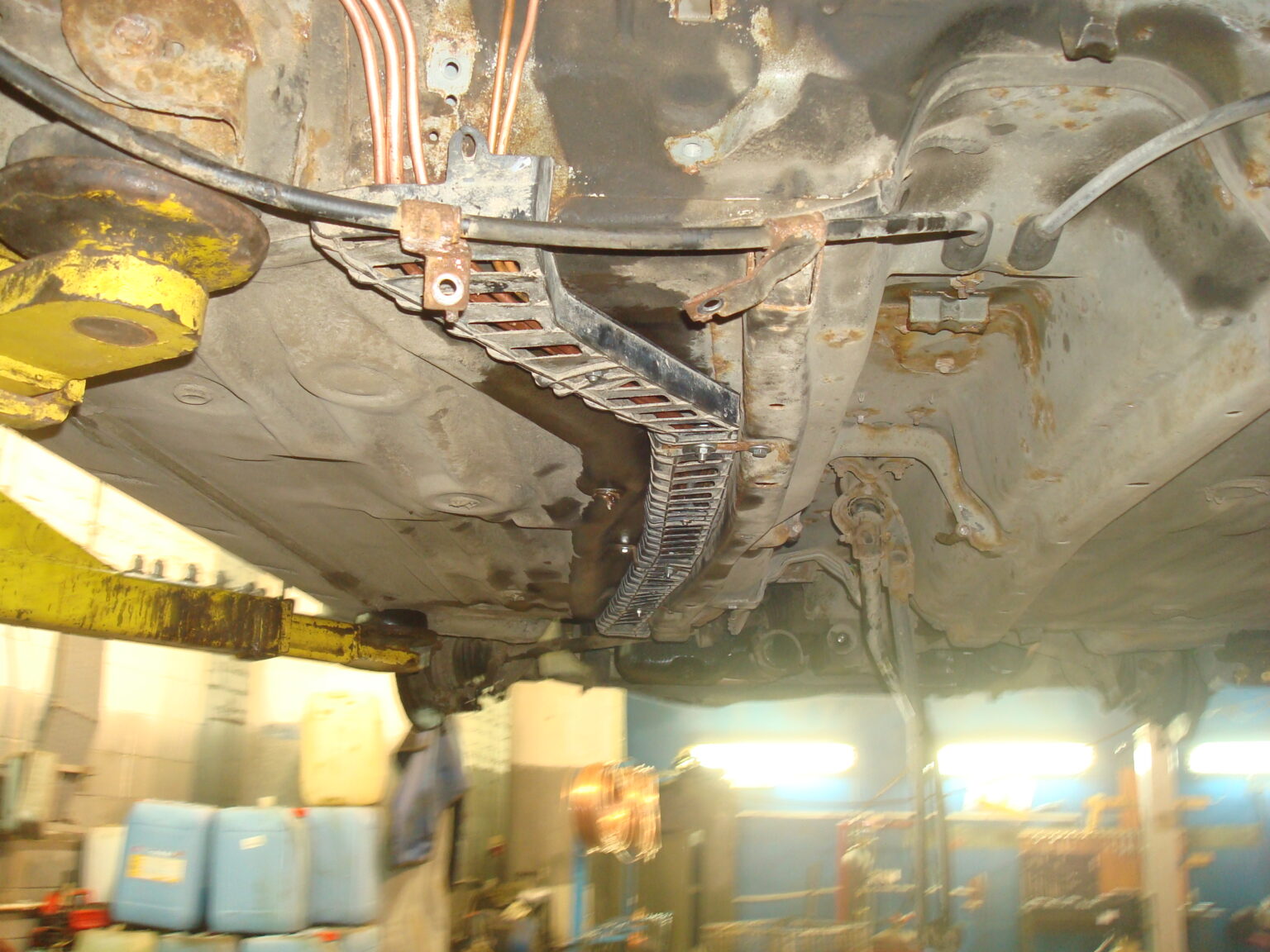

Honda: общий план днища с термоэкраном выхлопа — автосервис автотело.рф

Общий план днища: ржавая поперечина, гофрированный термоэкран выхлопа и новые медные линии рядом с ним.

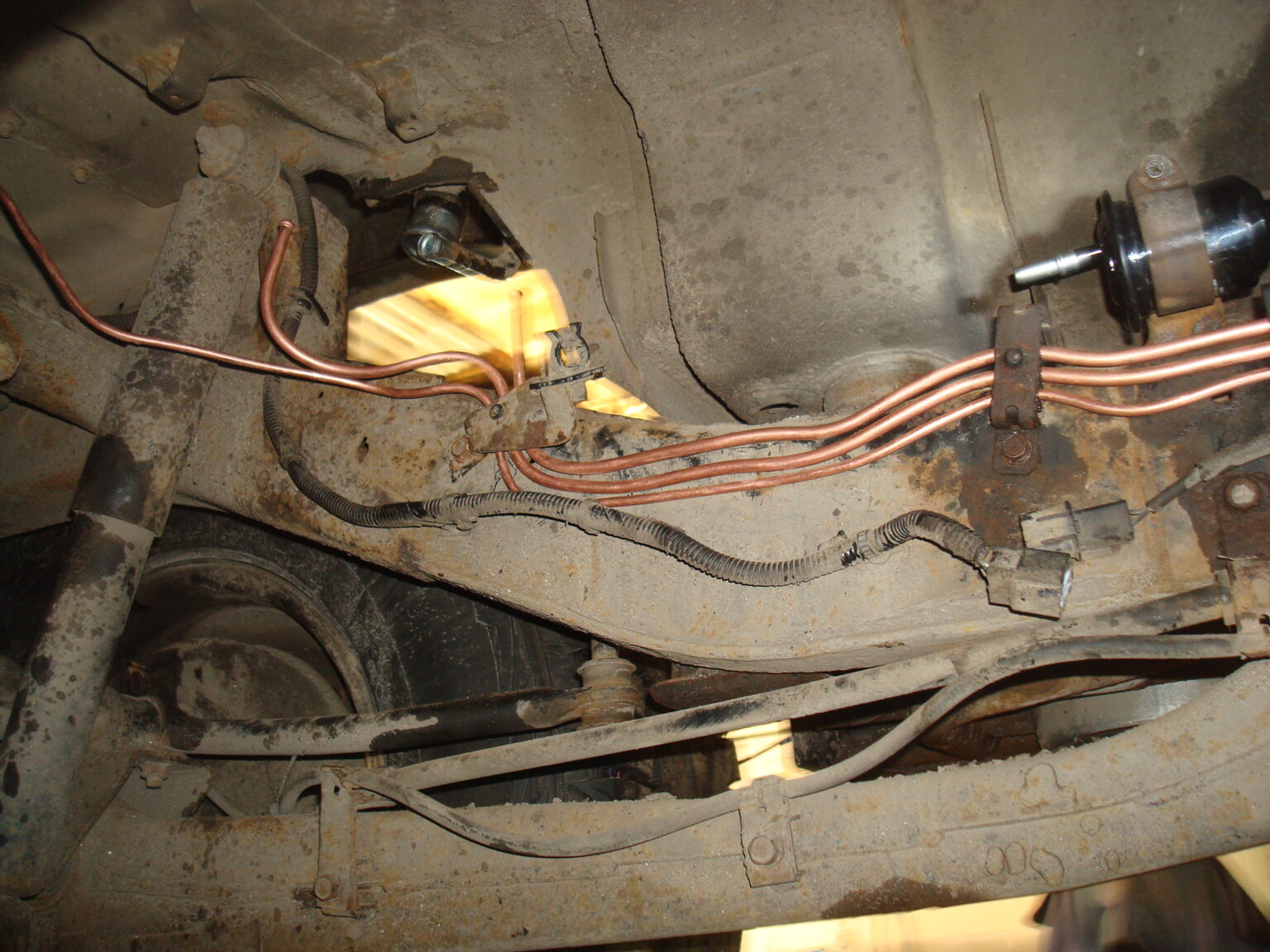

Honda: новые медные трубки по днищу с гребёнкой клипс — автосервис автотело.рф

Готовый пучок медных трубок в штатных клипсах вместе с новым тормозным шлангом: гребёнка креплений собрана по заводу.

Honda: новые медные линии днища и тормозной шланг — автосервис автотело.рф

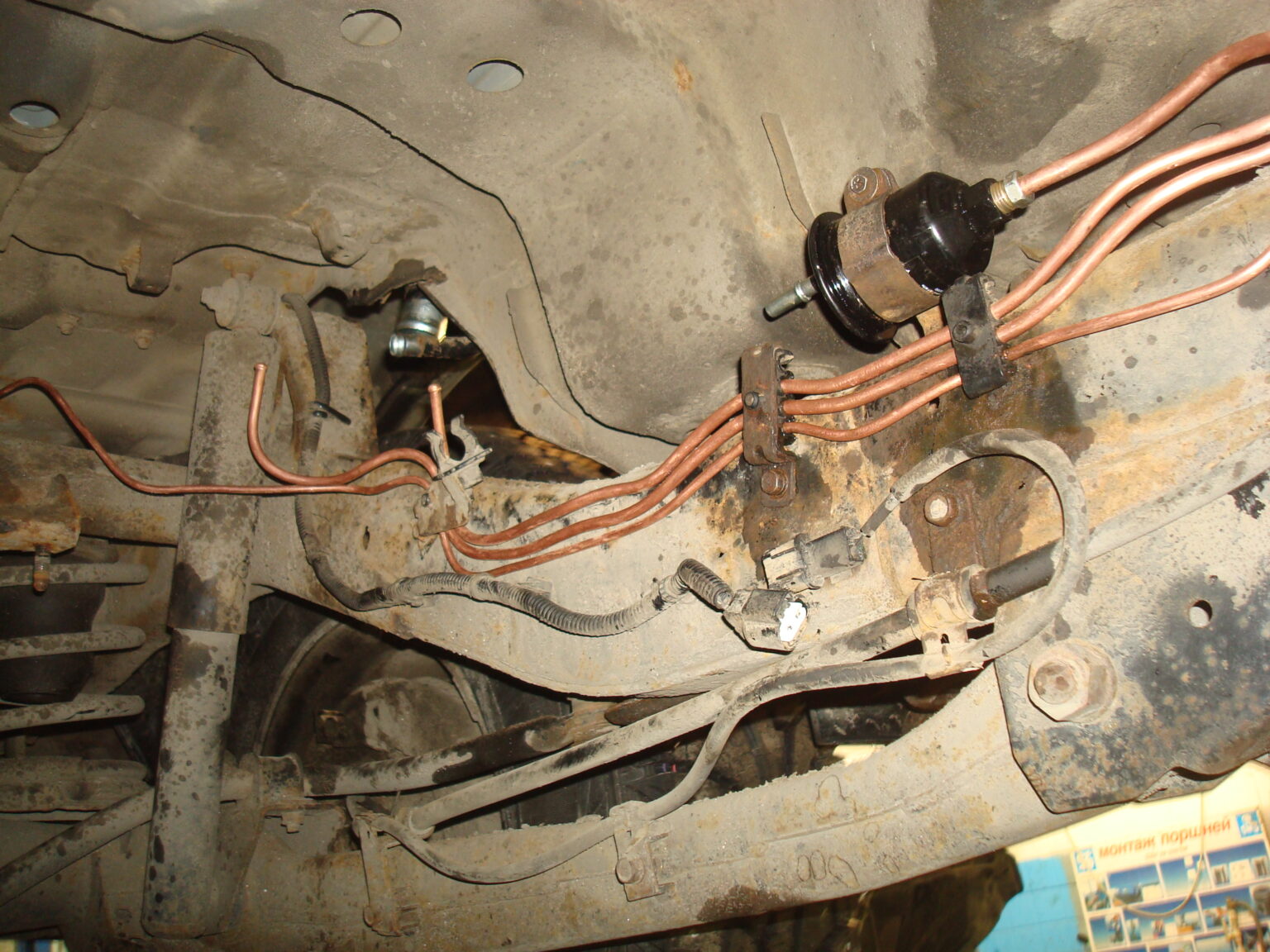

Медные линии, резиновый шланг и кронштейн: крепление проверено на зазор, трубка нигде не касается металла кузова.

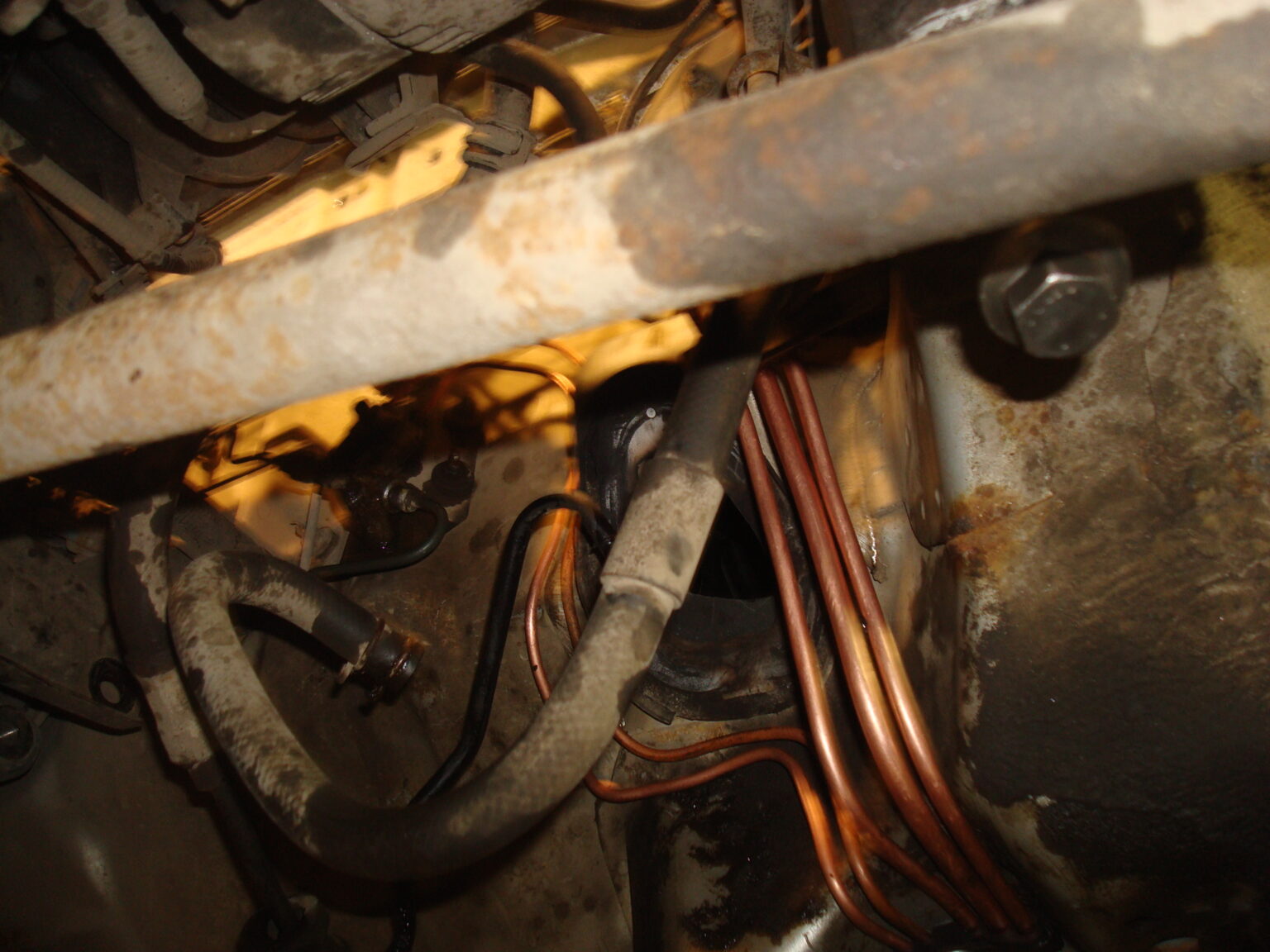

Honda: пучок из четырёх медных трубок вдоль днища — автосервис автотело.рф

Пучок из четырёх медных трубок вдоль днища над ржавой штампованной панелью: ровный шаг, без провисаний.

Honda: трубка со штуцером входит в отверстие тоннеля — автосервис автотело.рф

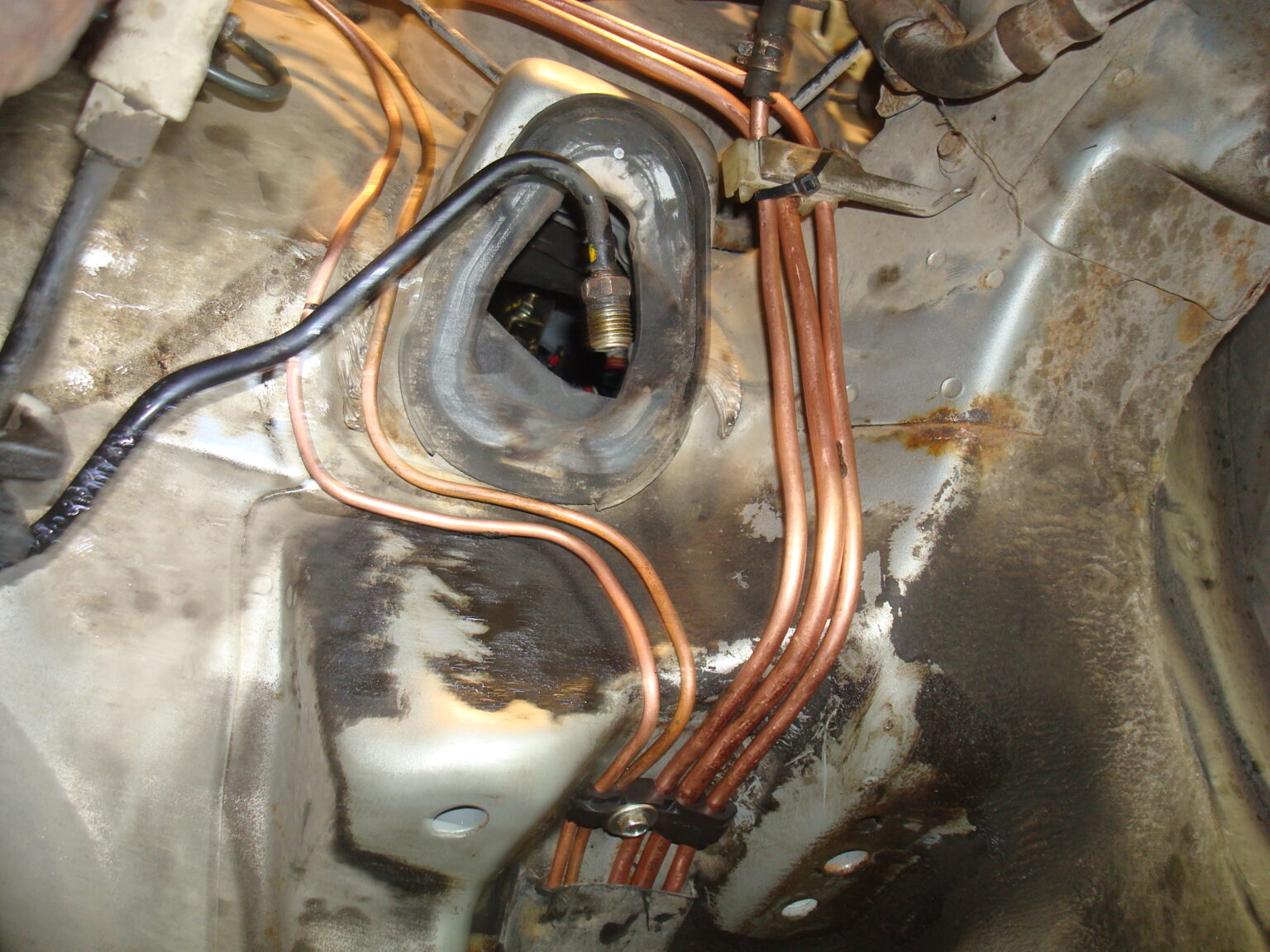

Трубка со штуцером входит в отверстие тоннеля, метка маркером — чтобы при сборке не перепутать контуры.

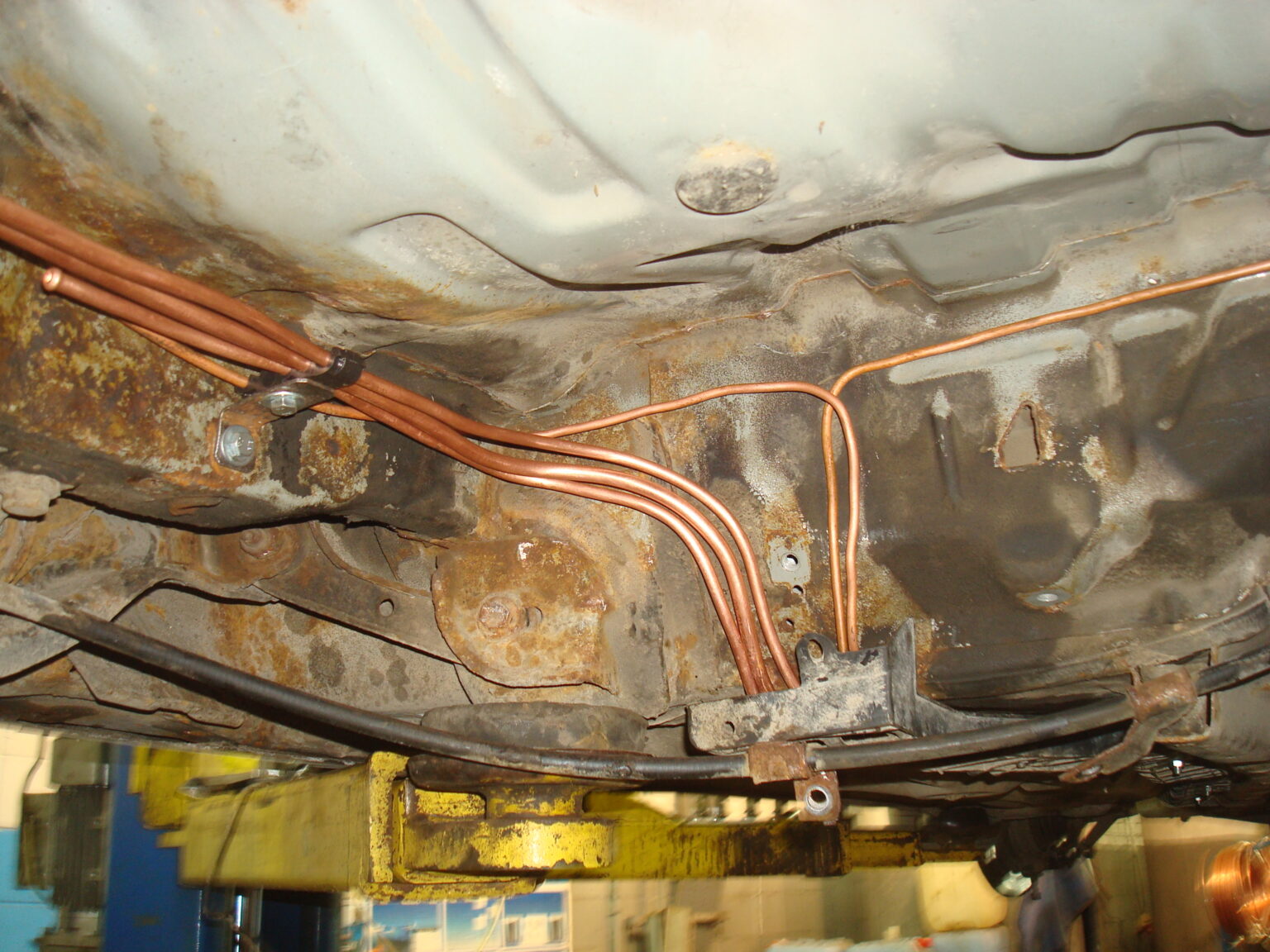

Honda: новые медные трубки на кронштейнах с клипсами — автосервис автотело.рф

Новые медные трубки прикручены к днищу кронштейнами с клипсами и болтами: держит жёстко, но без пережима.

Honda: медная линия на двух чёрных клипсах — автосервис автотело.рф

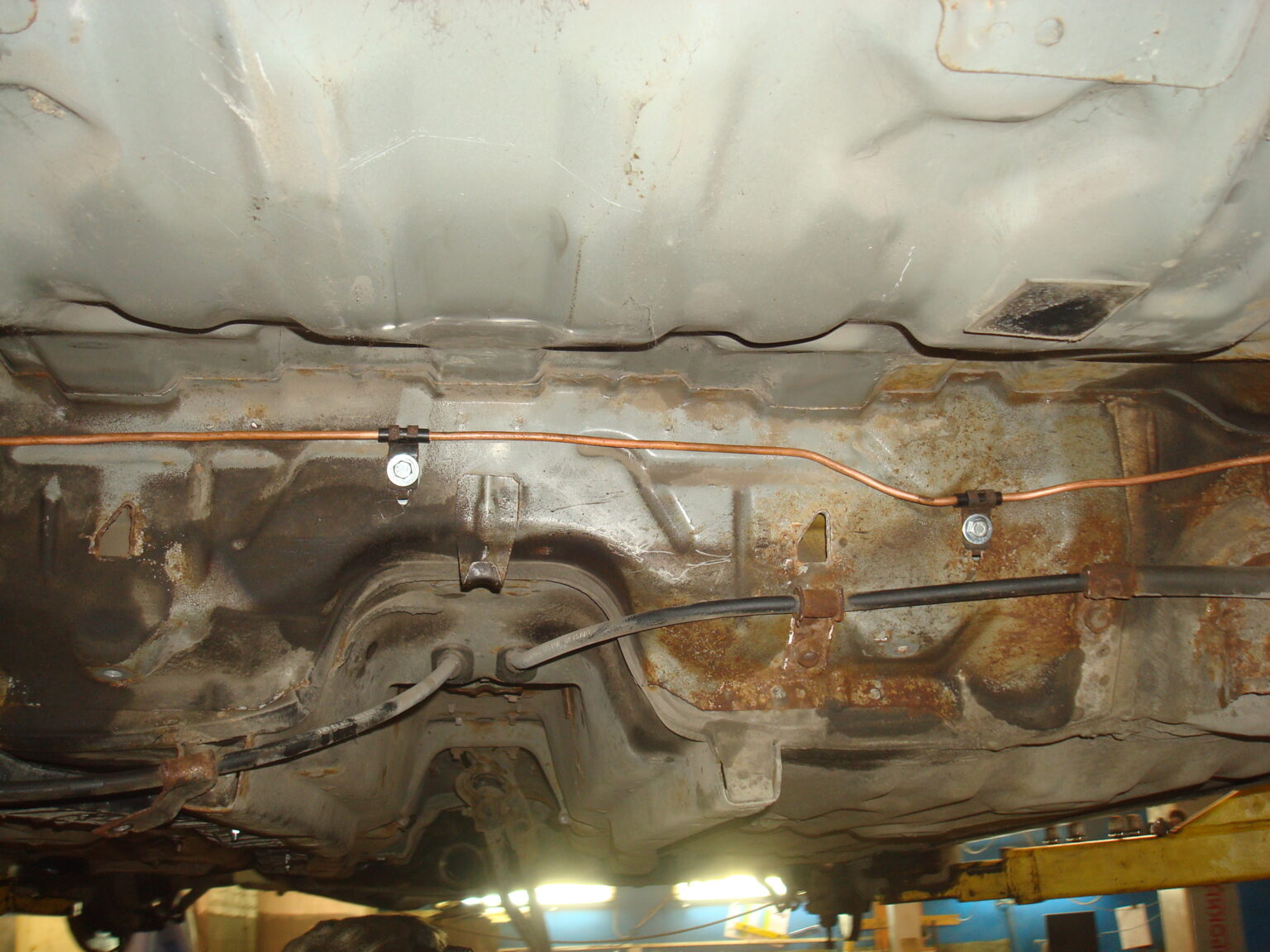

Медная линия на двух чёрных клипсах, рядом трос ручника: шаг креплений подобран так, чтобы трубка не работала на изгиб.

Honda: четыре медные трубки на кронштейне с подушкой — автосервис автотело.рф

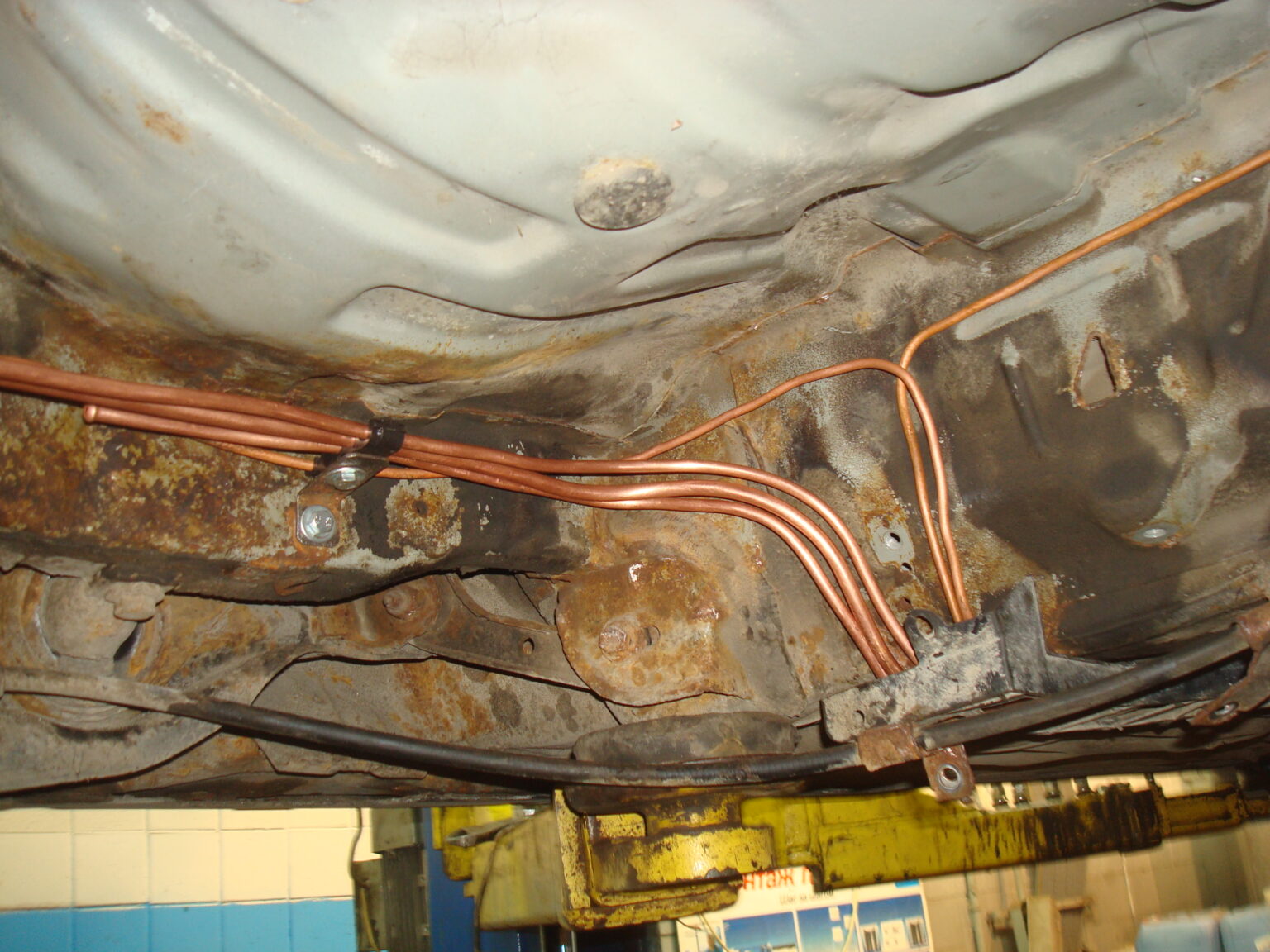

Четыре новые трубки прижаты кронштейном с болтом и резиновой подушкой — вибрация гасится, металл не трётся о металл.

Honda: узел соединений медных линий со штуцерами — автосервис автотело.рф

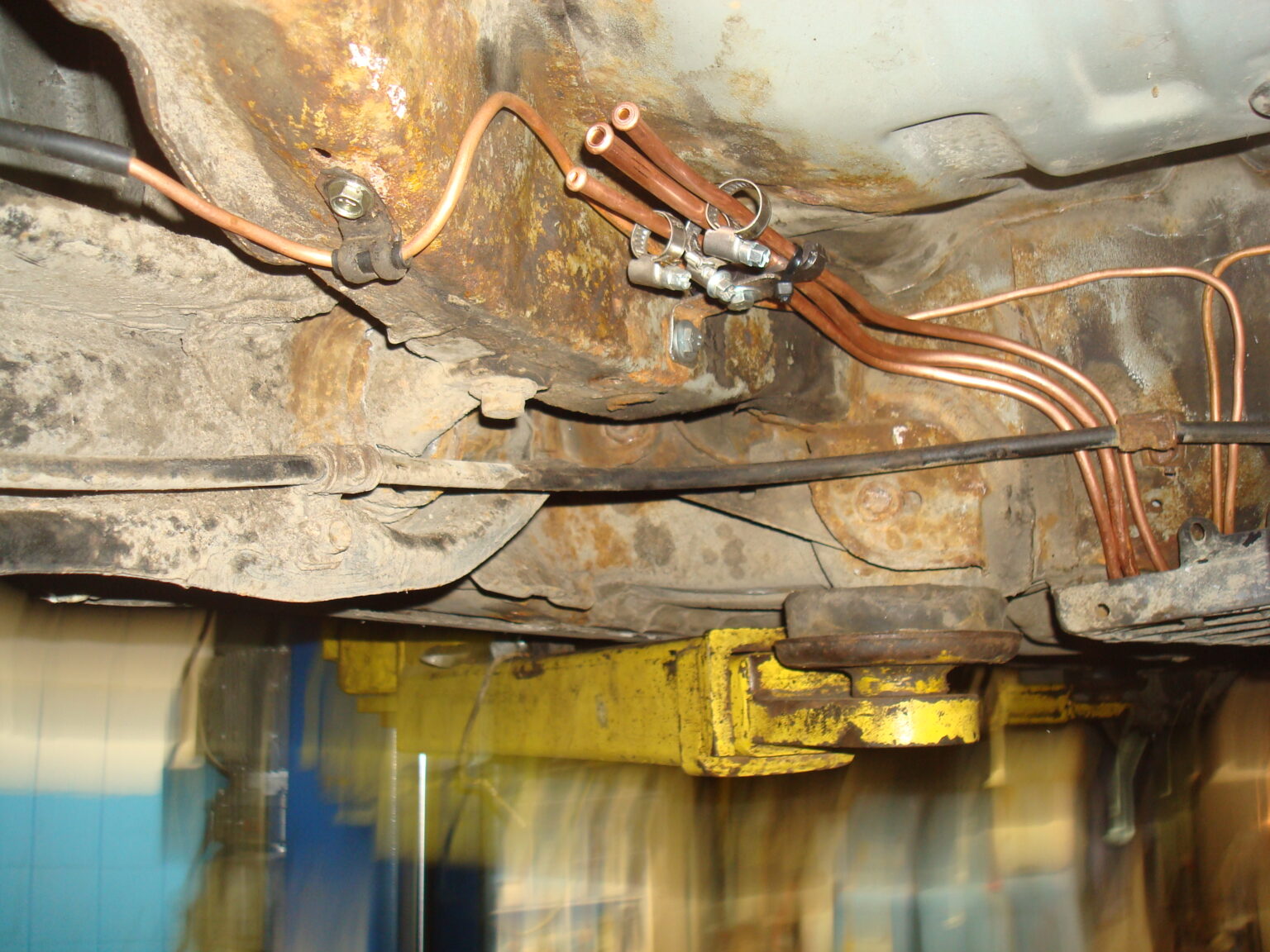

Финальный узел: медные линии со штуцерами и гайками, скоба-хомут, рычаг. Всё затянуто по моменту и проверено.

Отдельно про штуцеры и гайки. Трубка — это полдела: соединение должно быть затянуто по моменту. Перетянутая гайка рвёт развальцовку, недотянутая начинает сопливить при первом морозе. Поэтому все стыки собираем вручную и проверяем на сухость после прокачки.

Результат: машина собрана, контуры проверены

Honda уехала из цеха в тот же день: тормозные и топливные магистрали заменены полностью, крепёж обновлён, контур прокачан и проверен под давлением. Педаль стала упругой, запах бензина исчез, а владелец получил фотографии всего, что мы сняли с его машины — чтобы было видно, за что он заплатил.

Если вашей машине больше десяти лет и вы не знаете, как выглядят её магистрали, начните с осмотра. Чаще всего замена нужна не всей линии, а конкретному участку — и это честно дешевле, чем ждать, пока трубка лопнет в дороге. Как выбирать трубки и почему они гниют, мы подробно разобрали в статье про тормозные трубки автомобиля.

Частые вопросы о замене тормозных и топливных трубок

Как понять, что тормозные или топливные трубки пора менять?

Тревожные признаки: рыжие пятна и вздутия на трубке, мокрые следы у креплений, запах бензина, мягкая педаль тормоза и падение уровня жидкости в бачке. Точно скажет только осмотр на подъёмнике с разжатием креплений.

Медные или стальные трубки ставить?

Для тормозных и топливных магистралей мы ставим медно-никелевые трубки: они не гниют ни снаружи, ни изнутри и служат десятилетиями. Почему так — разобрали в статье про медные и стальные трубки.

Сколько времени занимает замена тормозных и топливных трубок?

Магистрали на легковом авто обычно меняем за один рабочий день: разборка, изготовление и укладка трубок по месту, новый крепёж, прокачка контура и проверка под давлением.

Можно ли поменять только участок трубки?

Да. Если остальная линия целая, меняем локальный участок со вставкой и новыми соединениями — это дешевле полной замены. Решение принимаем после осмотра.
