Замена тормозных трубок Ford Transit началась с обычной для рабочей машины картины: пробег большой, езда каждый день, а магистрали под кузовом давно превратились в рыхлый металл. Красный Transit с тентованным кузовом приехал к нам на подъёмник, и под днищем нашлось всё как по учебнику: гниль по всей длине, обломанные концы у соединений, а передние трубки в таком же состоянии, что и задние. Латать отдельный «хвостик» здесь бессмысленно — снимаем трассу целиком, изготавливаем новые линии по образцам, ставим штуцеры и новый крепёж, заодно обрабатываем открывшееся днище антикором. Работы хватило на два дня; в отчёте — 22 кадра, от проржавевших обрывков до собранной и прокачанной системы.
Что приехало в ремонт
Красный Transit с тентованной надстройкой — машина на каждый день: снаружи кабина и кузов целые, оптика и бампер на месте, ржавчины по кузову нет. Все проблемы этой машины спрятаны под днищем.
Сзади видно, что это не лёгкий пикап, а полноценный грузовой кузов на раме. Чем выше надстройка, тем больше воды и реагентов уходит под борта — и тем быстрее гниют магистрали, которые идут рядом с топливными линиями.
Что показал осмотр на подъёмнике

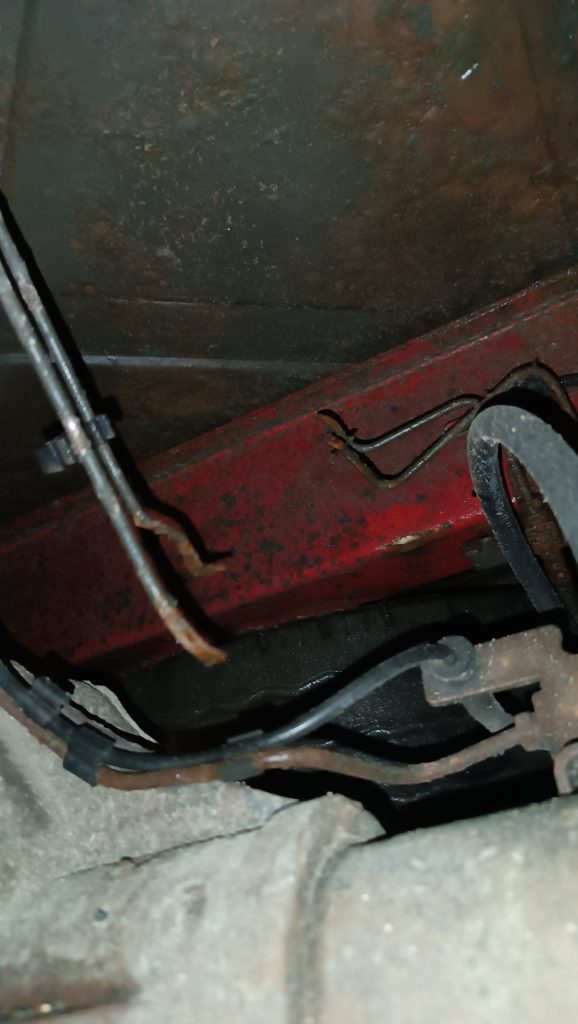

Трубки пришли в такое состояние, что диагностировать их не пришлось: на красной раме остались только обрывки. Металл сгнил по всей длине, концы рассыпаются в руках, а рядом — штатные клипсы, которые годами держали влагу.
Так выглядит магистраль, которую «дотянули»: тормозить машина ещё как-то может, но при первом серьёзном торможении такая трубка лопается. Поэтому мы не наращиваем отдельные участки, а меняем трассу целиком — от соединений под капотом до шлангов у колёс.

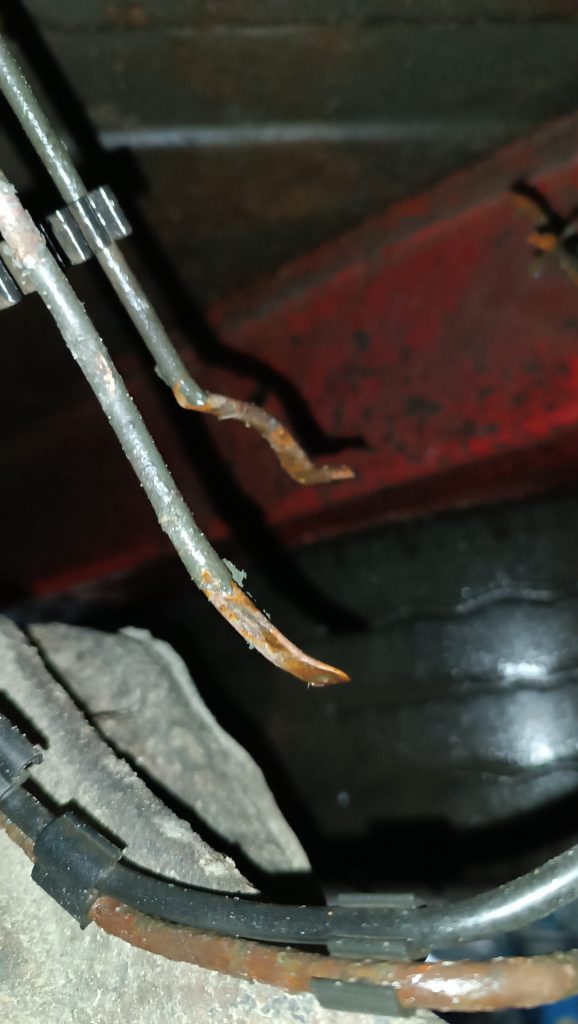

Вот этот разлохмаченный конец — та самая трубка, которая держалась на честном слове. Стенка съедена изнутри, снаружи осталась тонкая окисленная корка, и никакая зачистка здесь уже не поможет: металла просто нет.
Обратите внимание на клипсу: под пластиковым держателем ржавчина всегда идёт быстрее, потому что там не просыхает влага с реагентами. Именно эти места мы осматриваем в первую очередь и всегда меняем крепёж вместе с трубками.
Рядом с тормозной магистралью идут топливные линии и гибкие шланги: на грузовике под днищем тесно. Трубка сгнила вплотную к шлангу, поэтому демонтаж делаем аккуратно — одно неверное движение, и получишь вторую проблему, уже с топливом.
Сначала разбираем, потом режем: освобождаем крепления, снимаем магистраль по частям и только после этого готовим новые линии по снятым образцам. Так к моменту сборки у нас есть точная геометрия всей трассы.
Ещё один кадр с того же места: трубка сломана прямо у кронштейна, а рядом рычаги, тяги и шланг.
Такие обрывы — типичный след «быстрого» ремонта: до нас трассу уже трогали и оставили в таком виде. Наша задача — вернуть заводскую геометрию линии, а не добавить ещё один слой герметика и грязи.

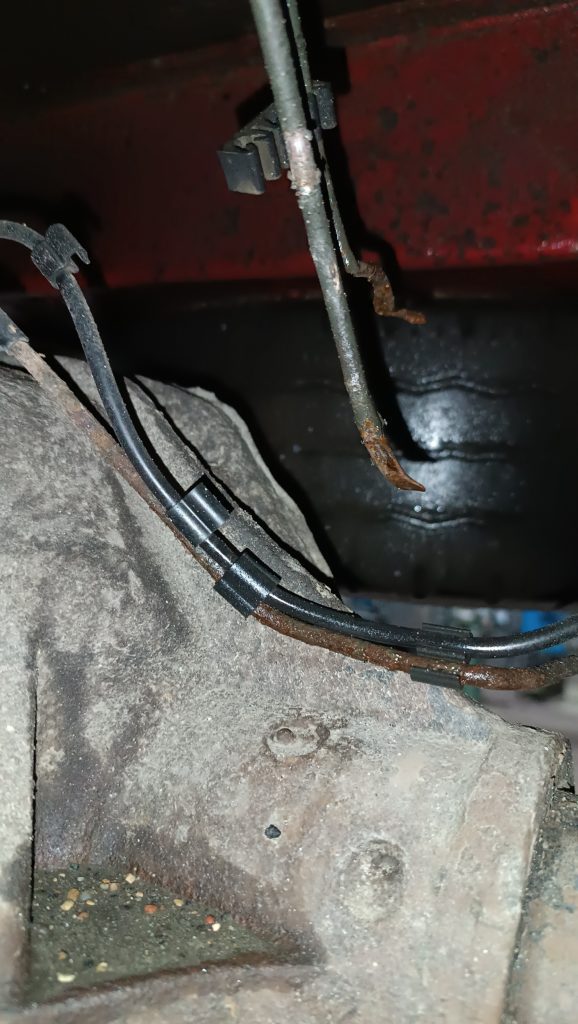

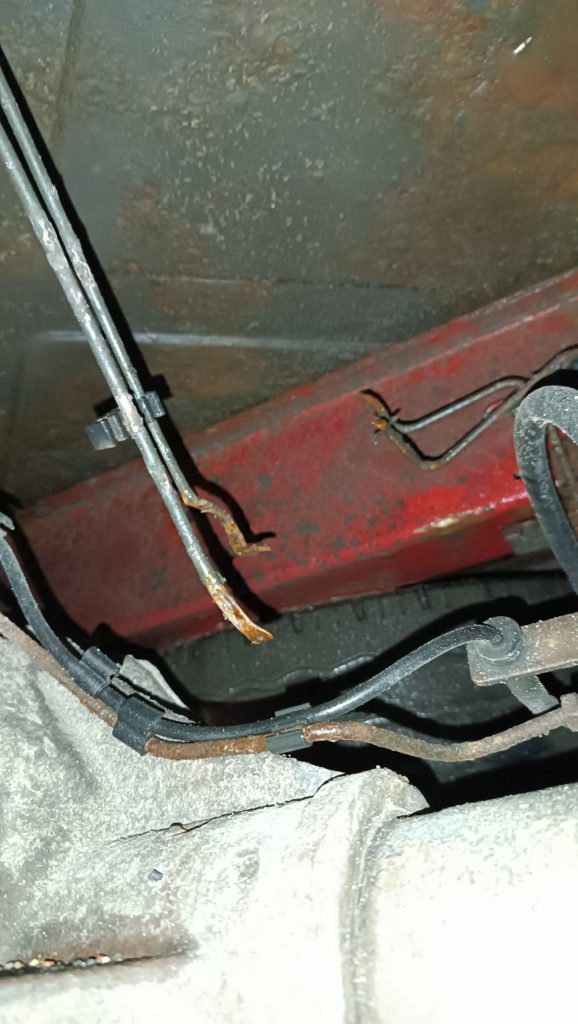

Это уже район рамы и бака: сгнивший конец тормозной трубки лежит рядом с топливным шлангом в клипсе. Здесь особенно важно не перепутать линии при сборке и не оставить зазор «на глаз» — соседство с топливом не прощает небрежности.
Перед укладкой новых магистралей мы полностью освобождаем этот участок: снимаем шланги, вычищаем посадочные места и обрабатываем всё, что останется под днищем.

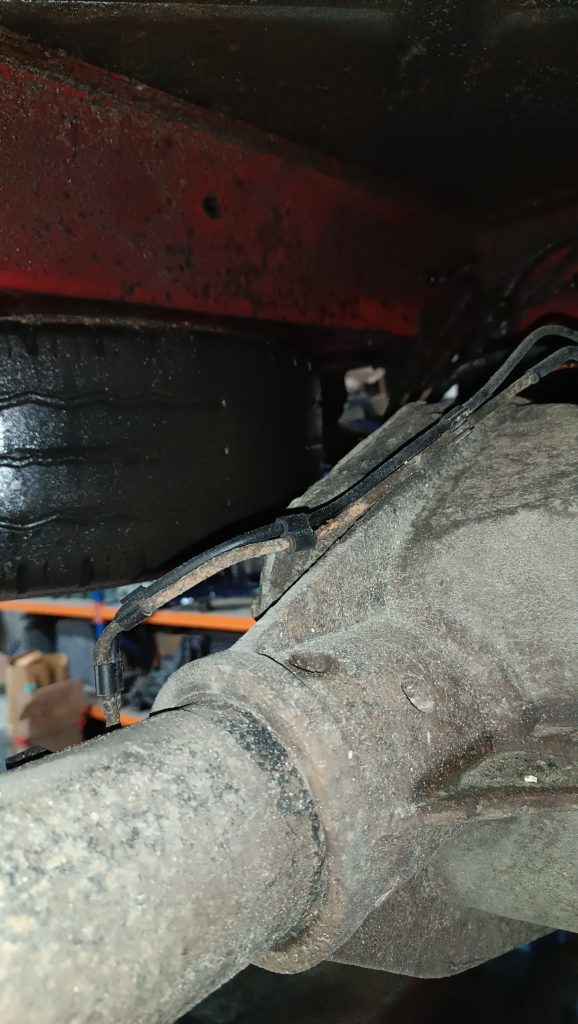

У заднего моста картина та же: трубка сгнила до состояния лохмотьев и держалась только на клипсе. Рядом чулок моста и вся задняя подвеска, то есть работать приходится в самой неудобной зоне — снизу, в ограниченном зазоре.
На грузовике это ещё и физически тяжело: часть креплений снимаем лёжа под кузовом, а после сборки проверяем зазоры там, где рукой почти не подлезть. Два дня работы — это в том числе про доступ.
Почему на грузовике трубки гниют раньше, чем на легковой
Transit живёт в другом режиме: больше пробег, больше соли и грязи, выше нагрузка на подвеску. К этому добавляются четыре вещи, которые работают вместе.
- Клипсы-губки. Под держателем влага с реагентом не просыхает, и стенку трубки съедает быстрее всего именно под крепежом.
- Скрытая коррозия. Снаружи трубка выглядит целой, а внутри стенка уже как фольга. Пока течь не пошла наружу, увидеть это можно только пальцами и фонарём.
- Соседи по трассе. Рядом идут топливные линии, проводка и шланги: гниль двигается «паровозиком», одна потекла — через год жди вторую.
- Вибрация и реагенты. Микротрещина у кронштейна под постоянной тряской превращается в свищ — обычно в самый неудачный момент торможения.
Общее устройство магистралей, материалы и признаки износа подробно разобраны в статье тормозные трубки автомобиля: виды, поломки и замена.
Новая трасса по днищу
Первые кадры новой трассы: трубка уложена по днищу, закреплена и уходит вдоль кузова, рядом остался штатный гибкий шланг. Гнуть магистраль приходится по месту: образец — снятая деталь, но каждый изгиб всё равно подгоняется на машине.
Ошибка в сантиметр — и трубка начнёт касаться кузова или подвески, а это уже не ремонт, а отложенная поломка. Поэтому каждый участок проверяем на зазоры, а не «примерно так же, как было».

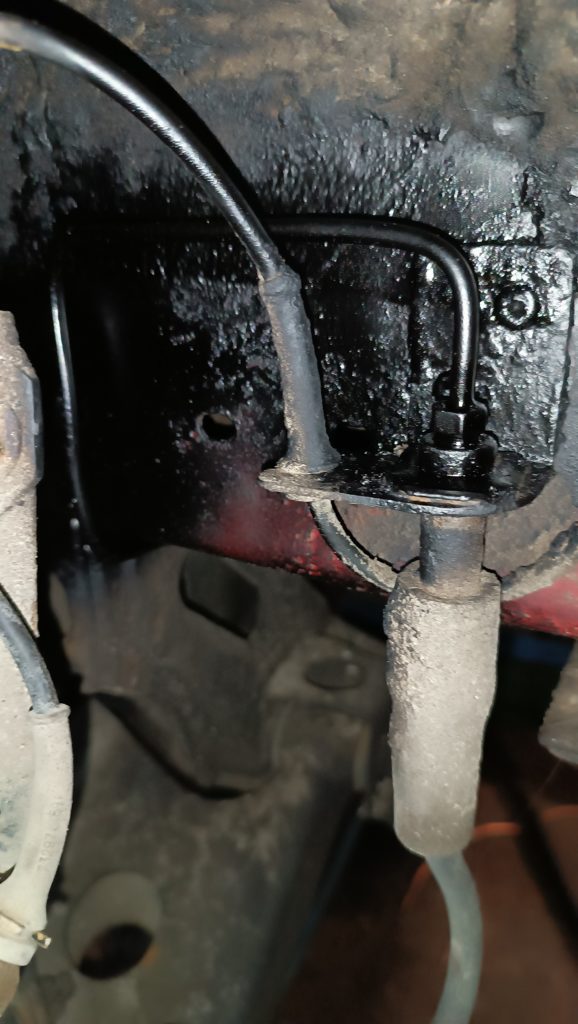

Здесь видно соединение новой трубки со шлангом на кронштейне: штуцер затянут, трубка не натянута — есть свободный ход для работы подвески. Все переходы на гибкие шланги делаем так, чтобы линия работала на изгиб, а не на растяжение.
Соединения — самое слабое место по затяжке, поэтому момент проверяем ключом, а не «по ощущениям». После сборки каждый контур всё равно прогоняется под давлением.
Тут начинается вторая часть работы, о которой обычно не думают: пока днище открыто, мы убираем рыхлую ржавчину и закрываем металл свежим антикором. Чёрные полосы на кадре — это защитное покрытие, а не грязь.
Смысл простой: если положить новую трубку на старое рыхлое покрытие, через год-два рядом с ней появится новый очаг коррозии. Днище грузовика живёт под постоянным потоком воды и соли, поэтому антикор здесь не «бонус», а необходимость.

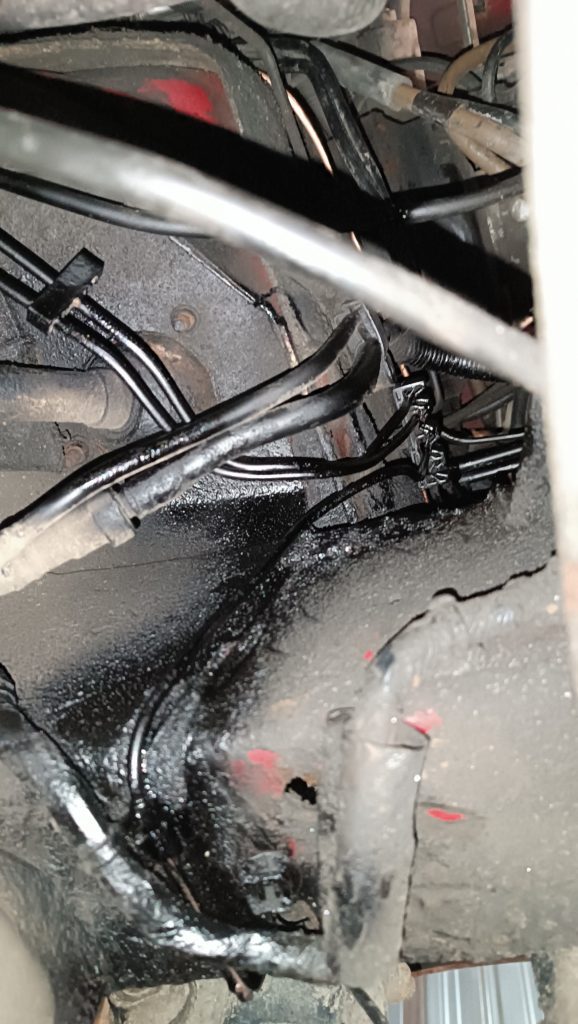

Магистраль в клипсах: трубка идёт параллельно жгуту проводки, крепёж новый, зазоры выдержаны. Клипсы мы не переиспользуем «раз целые» — пластик за десять лет становится хрупким, а держит он трубку именно за счёт упругости.

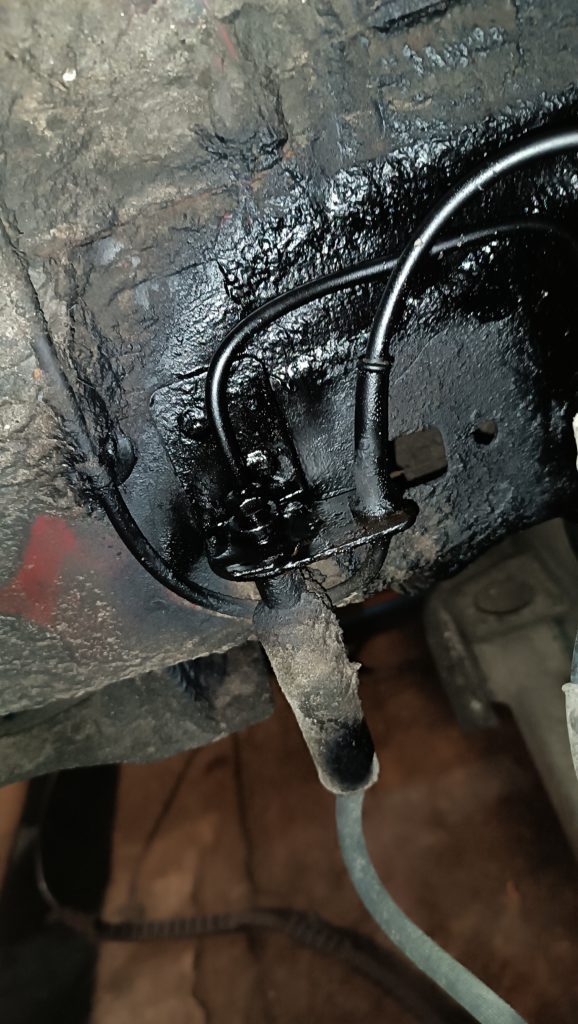

Изгиб с петлёй на кронштейне: так трубка компенсирует ходы кузова и не тянет шланг. Здесь важно не «спрямить для красоты» — прямая линия на этом участке работает на растяжение и трескается быстрее.
Кронштейн зачищен и окрашен, крепление новое: на грузовике вибрация идёт постоянно, и всё, что закреплено «на честном слове», отваливается.

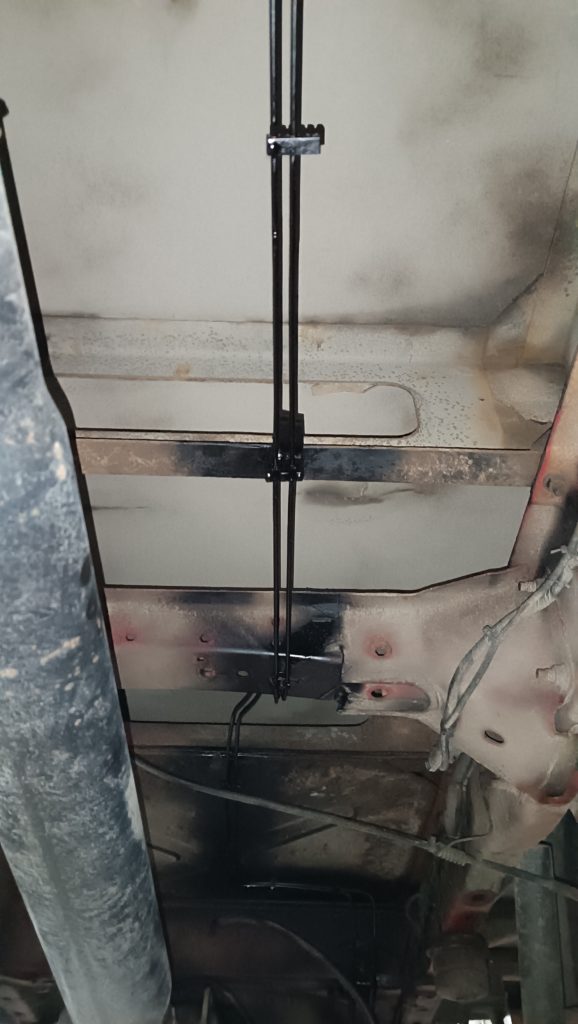

Вид строго вверх на днище: две новые магистрали идут параллельно, каждая — в своих клипсах, с ровным коридором и без провисов. Провис — это место, где собирается конденсат и грязь, поэтому линию укладываем ровно.
Ещё один плюс такой укладки — доступ: любую секцию видно из-под машины, без снятия бака и подвески.
Чем и как мы делаем магистрали
Трубки для этого Transit мы изготовили на месте, по снятым образцам: разметили, отрезали, выгнули по месту и раскатали конусы на инструменте. Материал — медно-никелевая трубка 3/16 со стенкой 0,9 мм: она не ржавеет, держит давление с запасом и гнётся без трещин.
- образцы снимаем целиком, поэтому геометрия трассы повторяется, а не угадывается «на глаз»;
- вальцуем конусы и подбираем новые штуцеры под штатные посадки;
- ставим только новый крепёж и выдерживаем зазоры до подвижных деталей;
- после сборки — опрессовка под давлением и прокачка контуров с новой жидкостью.
Из чего мы выбираем трубку и почему остановились на меди 0,9 мм — разобрано в материале какую трубку мы используем в работе, а инструмент для гибов и вальцовки показан на странице наш любимый инструмент.
Задний контур и соединения у колёс

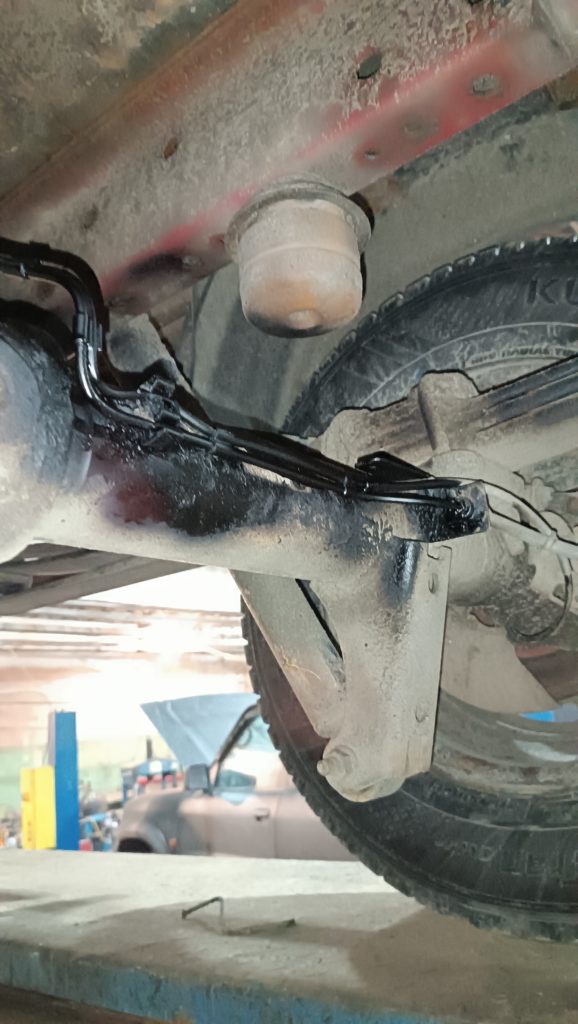

Задняя часть трассы — самая неудобная: линии идут у колеса, между рычагами и отбойниками, где рукой почти не подлезть. На кадре видно, как новые трубки подходят к гибкому шлангу и уходят дальше по кузову.
Работать здесь приходится по месту: сначала укладываем линию, потом подбираем длину и только после этого закрепляем. Так трубка ложится без натяжения, а её концы остаются доступными для проверки.

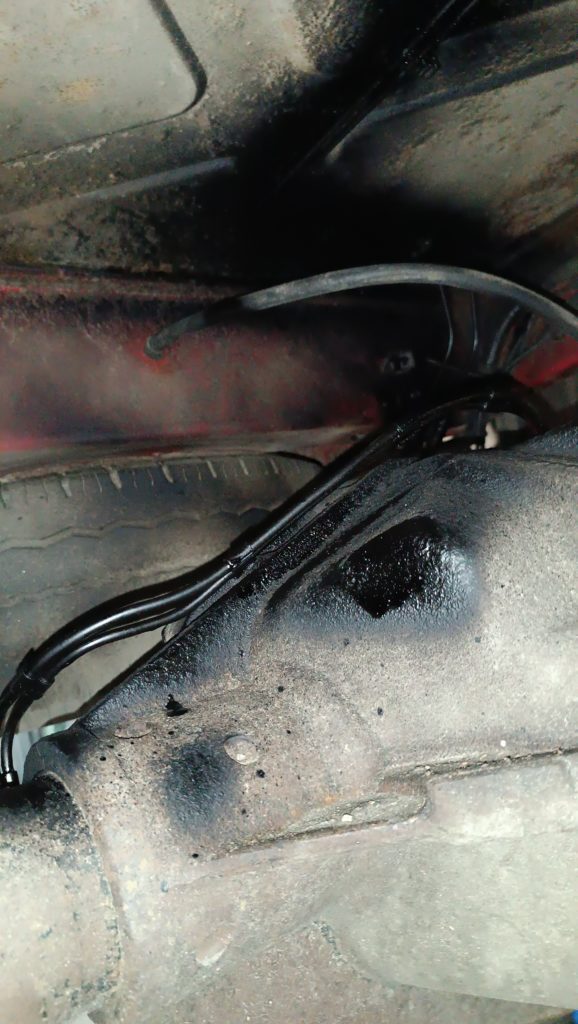

Участок над задним мостом: магистрали проходят рядом с глушителем и тягами, днище закрыто антикором, крепёж новый. Отступ от горячих деталей проверяем отдельно — медь-никель температуру держит, но лишний нагрев магистралям не нужен.
Заодно осматриваем всё, что рядом: крепления, топливные линии, тормозные шланги. Поменять потрескавшийся шланг сейчас, пока машина на подъёмнике, дешевле и быстрее, чем возвращаться к этому через месяц.

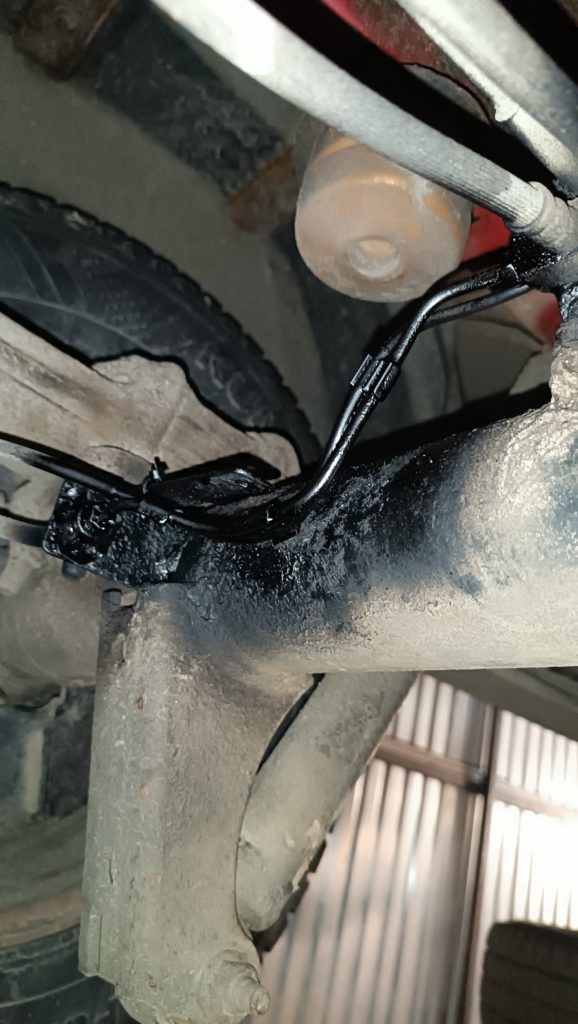

Соединение на кронштейне балки заднего моста: новая трубка приходит на штуцер, рядом отбойник подвески и колесо. Зазоры здесь проверяем на вывешенной машине, а не «на глаз» по фото.

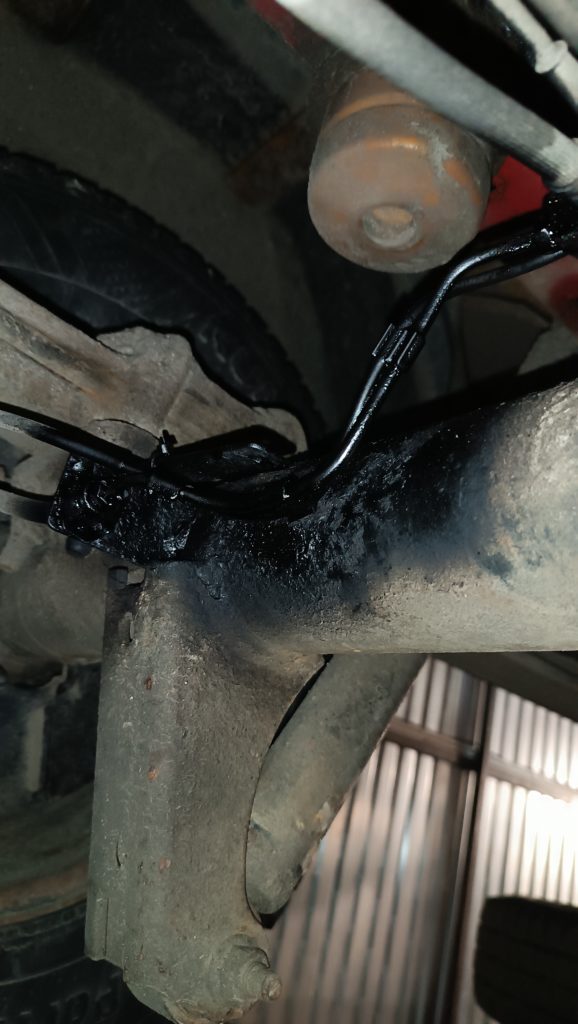

Тот же узел чуть с другого ракурса: видно, что трубка не касается ни рычага, ни отбойника. Так и должно быть — магистраль крепится к кронштейну и работает только на изгиб в допустимом радиусе.

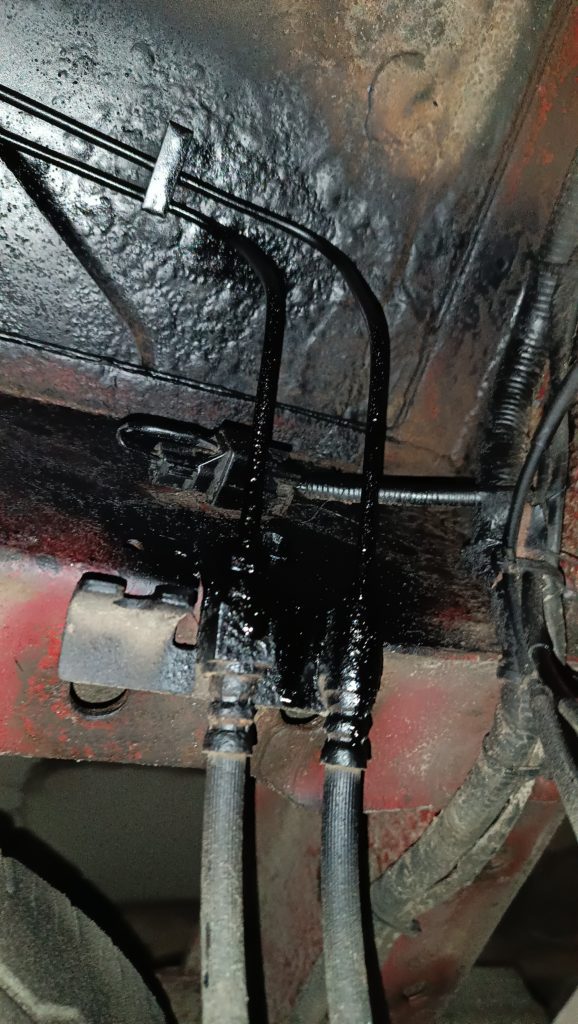

Вид с другой стороны: к тройнику подходят новые трубки и штатные гибкие шланги, всё уложено по раме. Такие узлы собираем по схеме контуров, чтобы потом не путать передний и задний контуры при прокачке.
Шланги проверяем на эластичность и трещины: если резина уже «дубовая», ставим новые — на грузовике с полной загрузкой они работают под серьёзным давлением и не прощают экономии.

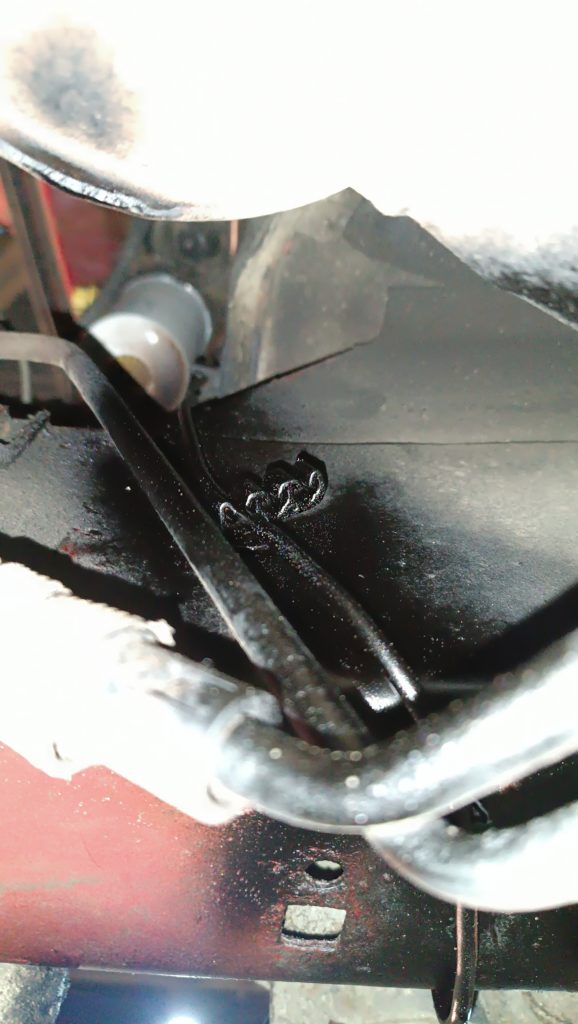

Крупный план: новая трубка на обработанном днище, рядом свежий антикор. Никакой «чёрной краски поверх ржавчины» — перед укладкой металл зачищен, и покрытие ложится на подготовленную поверхность.
По таким кадрам видно, сделана трасса «на продажу» или для себя: трубка закреплена, покрытие целое, доступ к соединениям есть.
Результат: два дня работы
Кадр снизу, у лонжерона: новые магистрали уложены по штатным местам, рядом жгут проводки в гофре, крепёж на своих точках. Передние контуры тоже заменены — на Transit они гниют не хуже задних, просто до них реже дотягиваются глазами.
После сборки каждый контур прокачивается с полной заменой жидкости, педаль проверяется на упругость, а машина выезжает только тогда, когда подтёков нет ни на одном соединении.
Последний кадр — трасса по лонжерону в новых клипсах: ровный коридор, никаких провисов, стяжек и «времянок». Снаружи машина выглядит так же, как до ремонта: тот же красный Transit с тентом.
Разница в том, что педаль снова упругая, а под днищем нет ни одного участка, который лопнет на следующем торможении. Для рабочей машины это и есть нормальный результат ремонта — не «пока поездит», а сделано один раз и надолго.
Итог по этому Transit: тормозные магистрали заменены целиком — передние и задние контуры, от соединений под капотом до шлангов у колёс. Новые трубки, новые штуцеры, новый крепёж, обработанное антикором днище. Все соединения сухие, контуры прокачаны и проверены под давлением.
Машина рабочая, поэтому вопрос «менять сейчас или ещё поездить» здесь не стоял: тормоза на грузовике — не то, что можно отложить на потом. Если у вас похожая картина под днищем, начните с диагностики: поднимем машину, покажем слабые места и честно скажем, где хватит обработки, а где нужна полная замена трассы. Пример такой же работы на другой машине — в отчёте полная замена тормозных трубок Great Wall Hover, а про выбор материала — в статье стальные или медные трубки: что ставить в магистраль.
