Замена успокоителя цепи ГРМ на моторе BMW M52B25 (однованусный)

Range Rover с мотором BMW M52B25 приехал к нам с жалобой, которую многие владельцы предпочитают игнорировать: загорелся «Check Engine» и появился посторонний шум из-под капота. По опыту такие симптомы в большинстве случаев означают, что просит внимания привод ГРМ. После разборки выяснилось: развалился успокоитель цепи — деталь, которая держит цепь на нужной траектории и гасит её колебания. Замена успокоителя цепи в этом моторе по трудозатратам почти не отличается от замены цепи ГРМ, поэтому мы сразу провели полную дефектовку привода: цепь, натяжитель, звёздочки, второй успокоитель и помпа. В фотоотчёте показываем, что пришлось разобрать, что нашлось внутри и почему с таким ремонтом нельзя тянуть до «потом».

Что пришлось разобрать, чтобы добраться до привода ГРМ

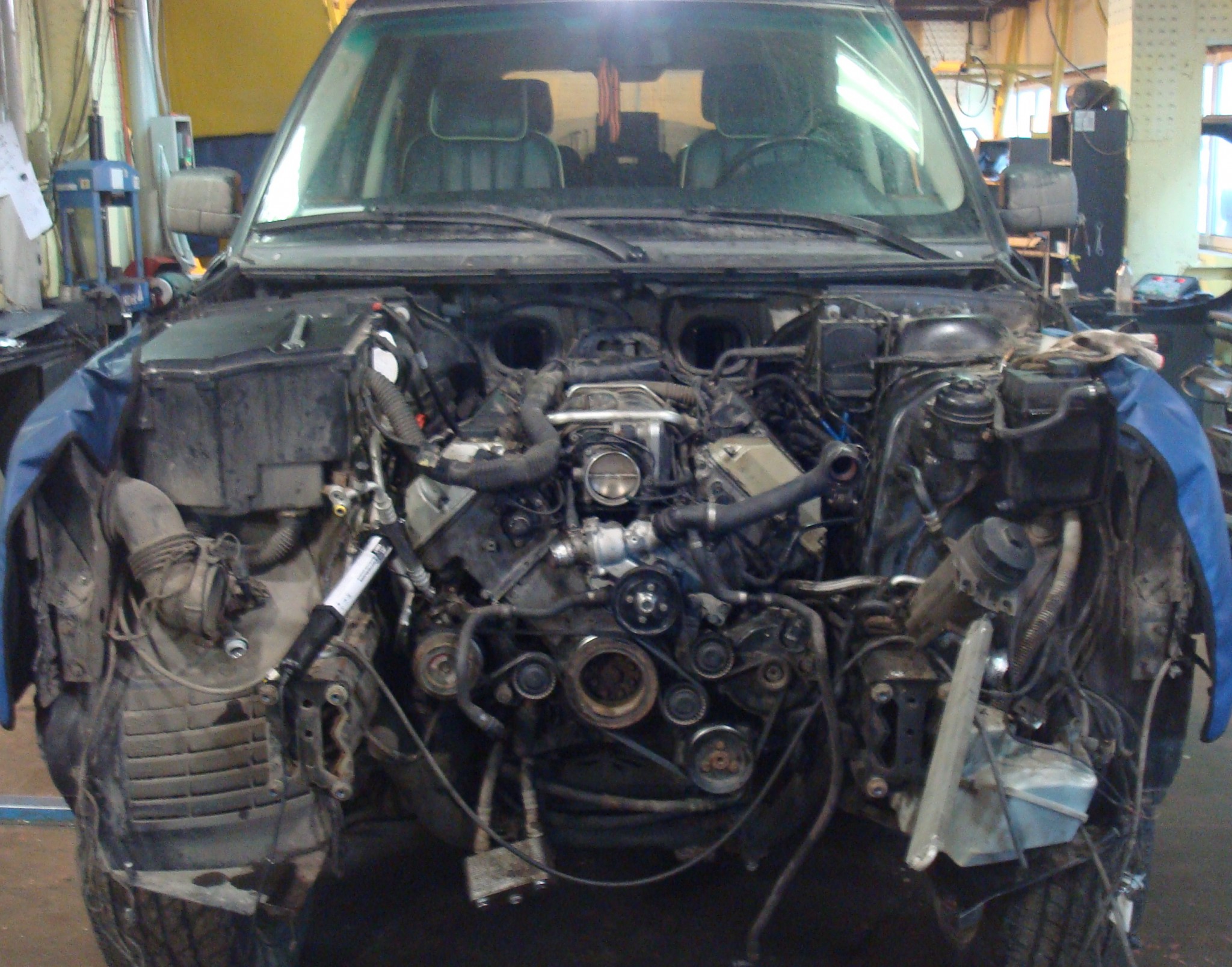

Успокоитель цепи спрятан за передней крышкой двигателя, и «сверху» к нему не подобраться. Есть два пути: снимать мотор целиком или разбирать переднюю часть кузова. На этом автомобиле мы выбрали второе — вынуть двигатель из Range Rover и потом вернуть его на место гораздо дольше и дороже, чем освободить доступ спереди.

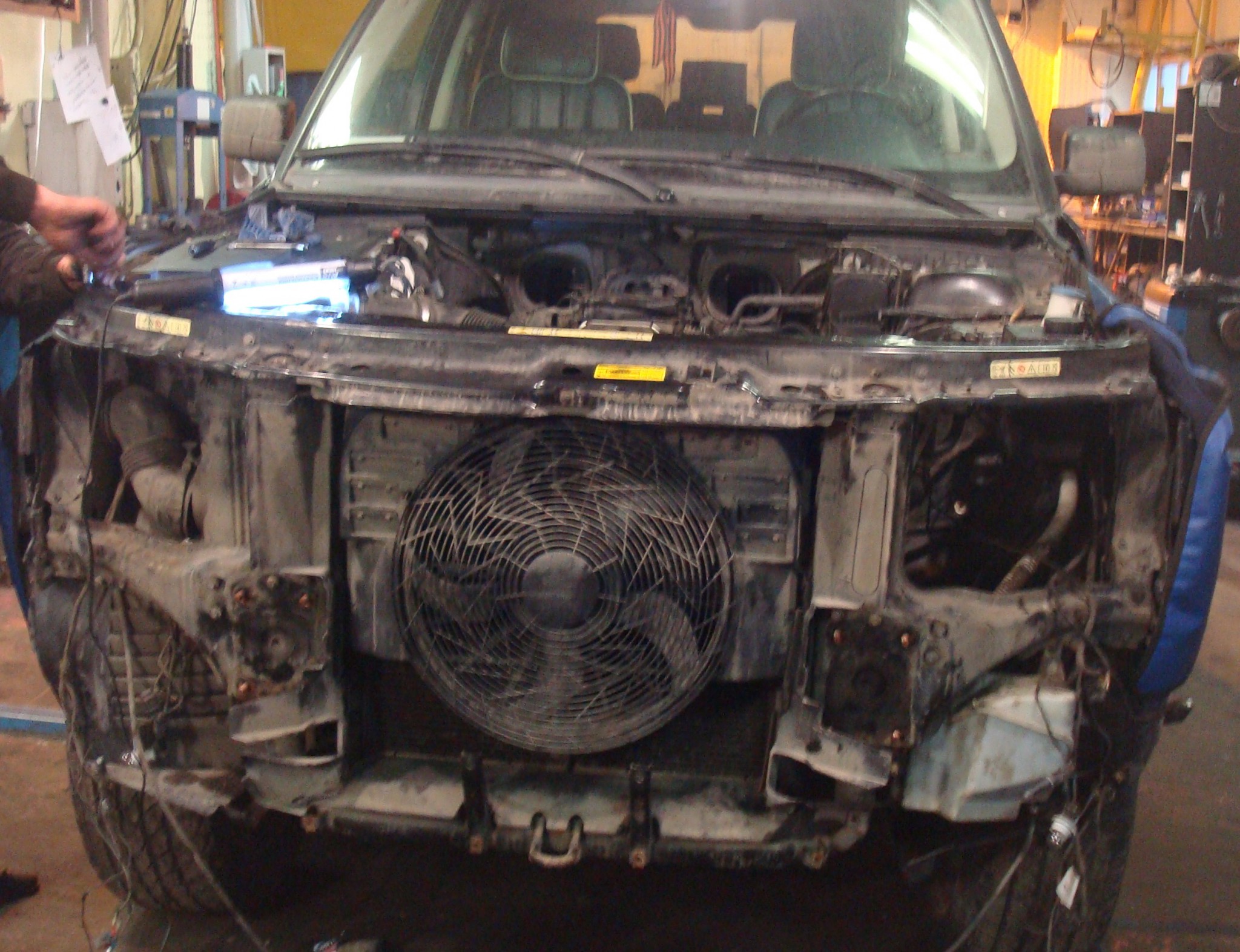

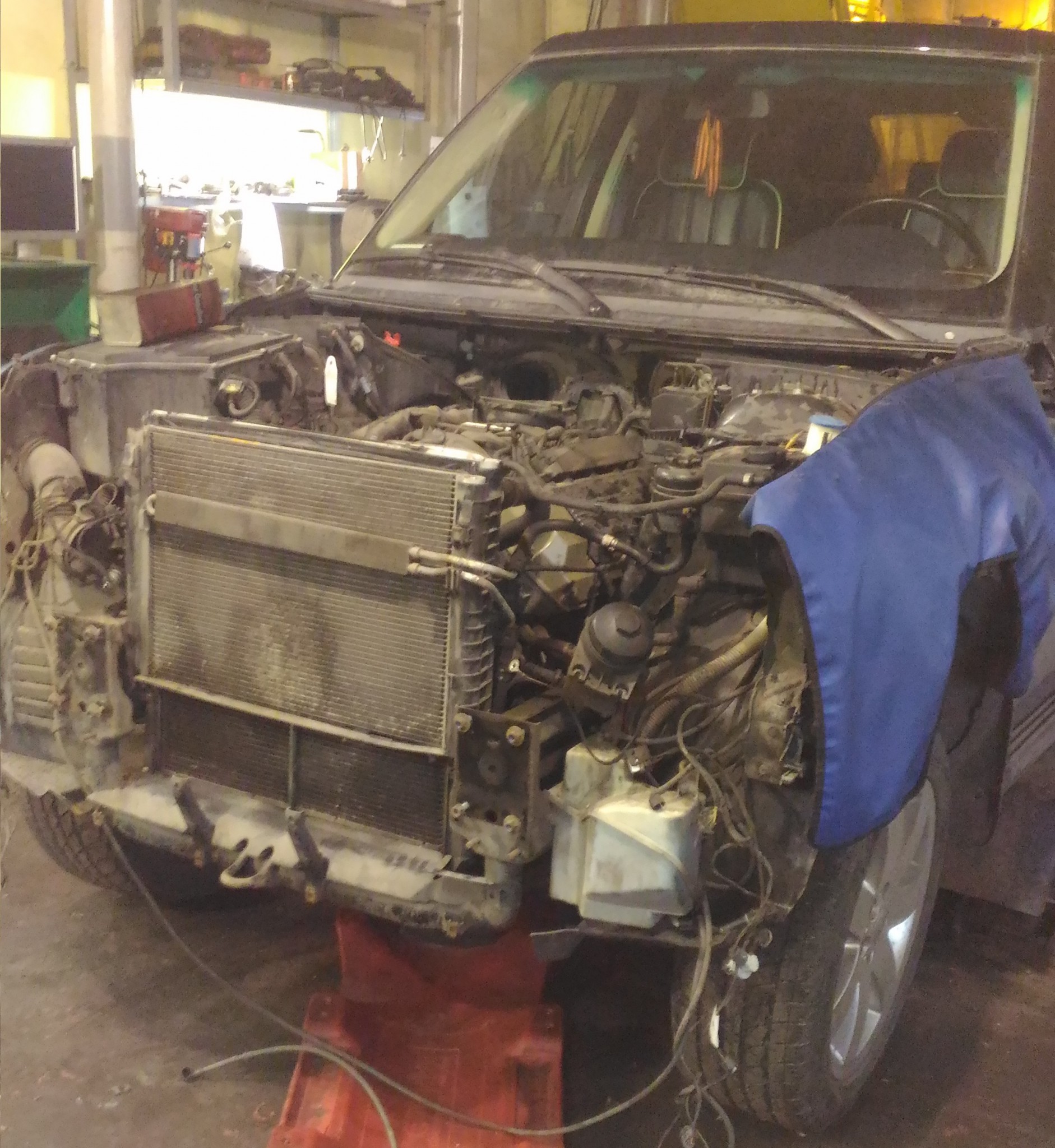

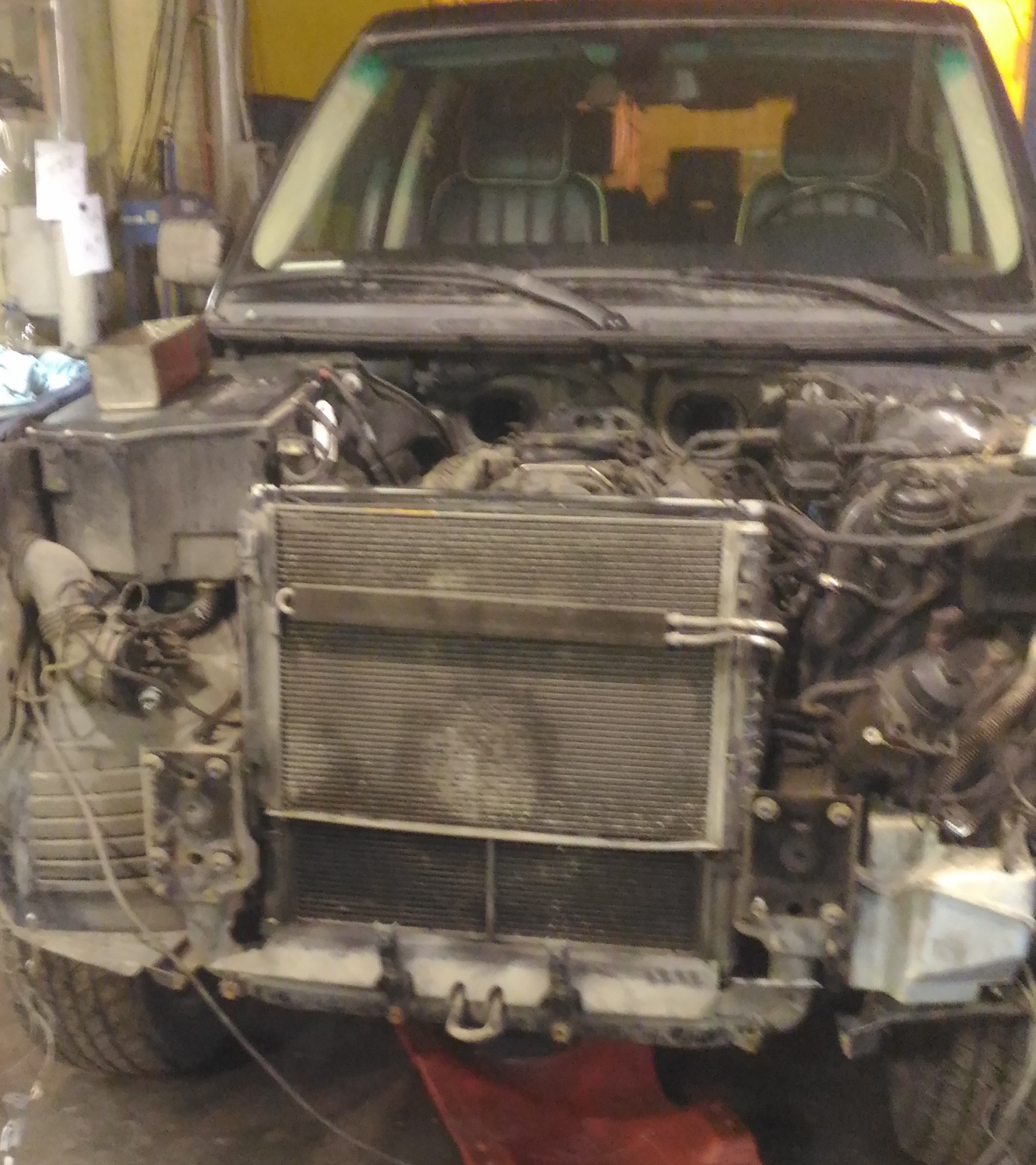

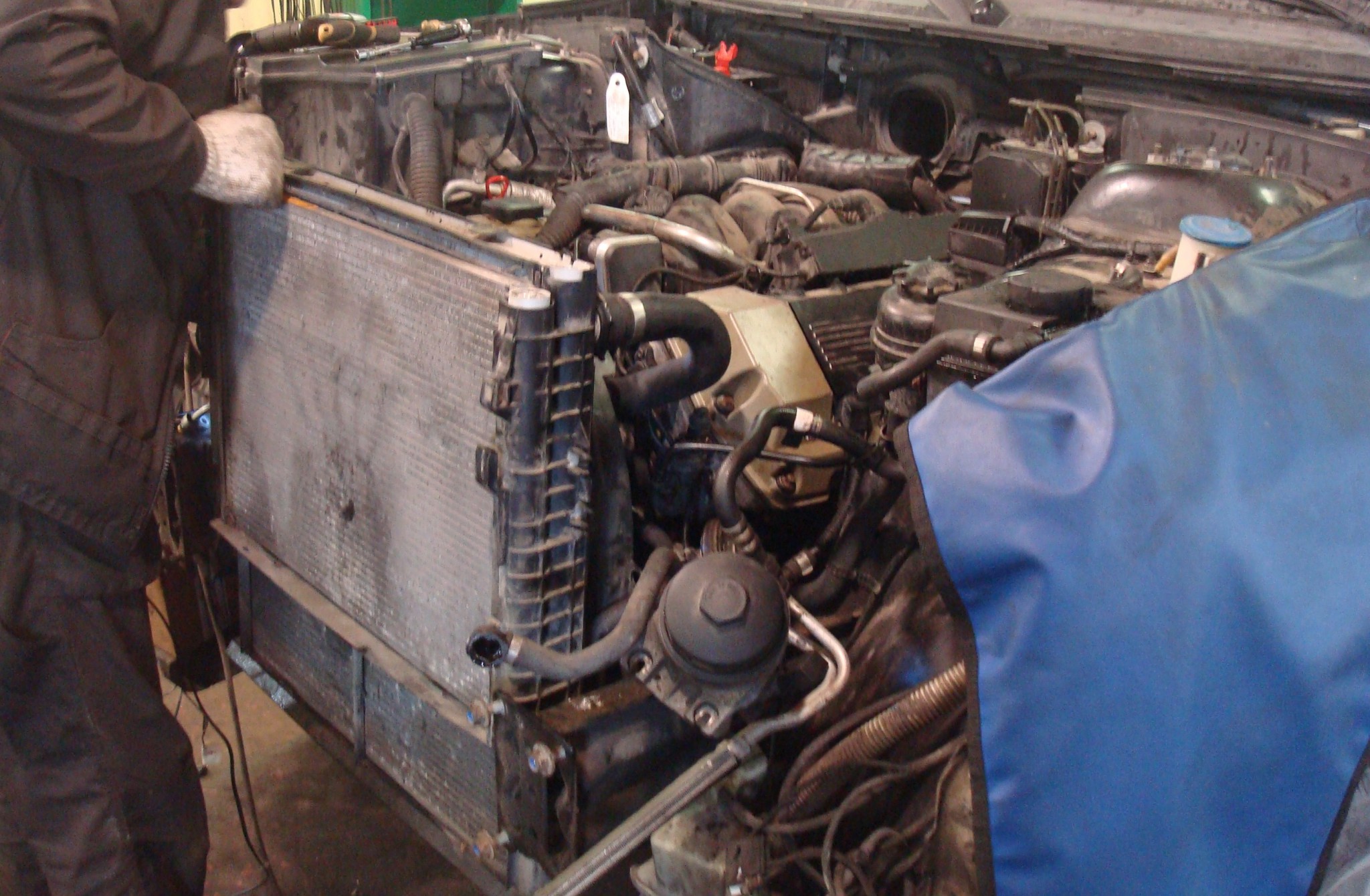

Демонтировали бампер, решётку радиатора, фары, усилитель и «телевизор». Слили антифриз и сняли радиатор охлаждения. Радиатор кондиционера тоже уходит, но только после того, как из системы откачан хладагент: иначе фреон просто уйдёт в атмосферу, а система потом потребует полной перезаправки.

Почему успокоитель цепи разваливается

Успокоитель — это башмак, по которому скользит цепь. Он держит её траекторию и гасит колебания, которые возникают при каждом изменении оборотов. Деталь работает в паре с натяжителем и постоянно испытывает нагрузку: цепь давит на неё, а температура и масляное голодание ускоряют износ.

Ресурс привода складывается из нескольких составляющих: качество масла и периодичность его замены, состояние натяжителя, режим эксплуатации. Короткие городские поездки с холодными пусками изнашивают цепь и успокоители быстрее, чем трасса. Со временем пластик успокоителя стареет, появляются трещины — и в какой-то момент деталь разрушается.

Пока успокоитель целый, цепь скользит по ровной поверхности. После разрушения она теряет опору: начинает бить, быстрее растягиваться и цеплять соседние детали. Обломки уходят в поддон, цепь работает «по металлу» — и это уже прямой путь к ремонту со снятием поддона и поиском осколков. Схожие истории на баварских моторах мы разбирали не один раз: например, на BMW X5 4.4 с гремящей цепью M62 и на BMW 540 с рокотом в двигателе M62TU.

Признаки, при которых пора на диагностику

Ни один из этих признаков не повод «доездить до выходных». На M52 развалившийся успокоитель за считанные километры превращает плановую замену одной детали в разбор мотора с поиском обломков. Диагностика стоит несопоставимо меньше, чем последствия езды «пока не застучит».

Как разбирали привод ГРМ на BMW M52B25

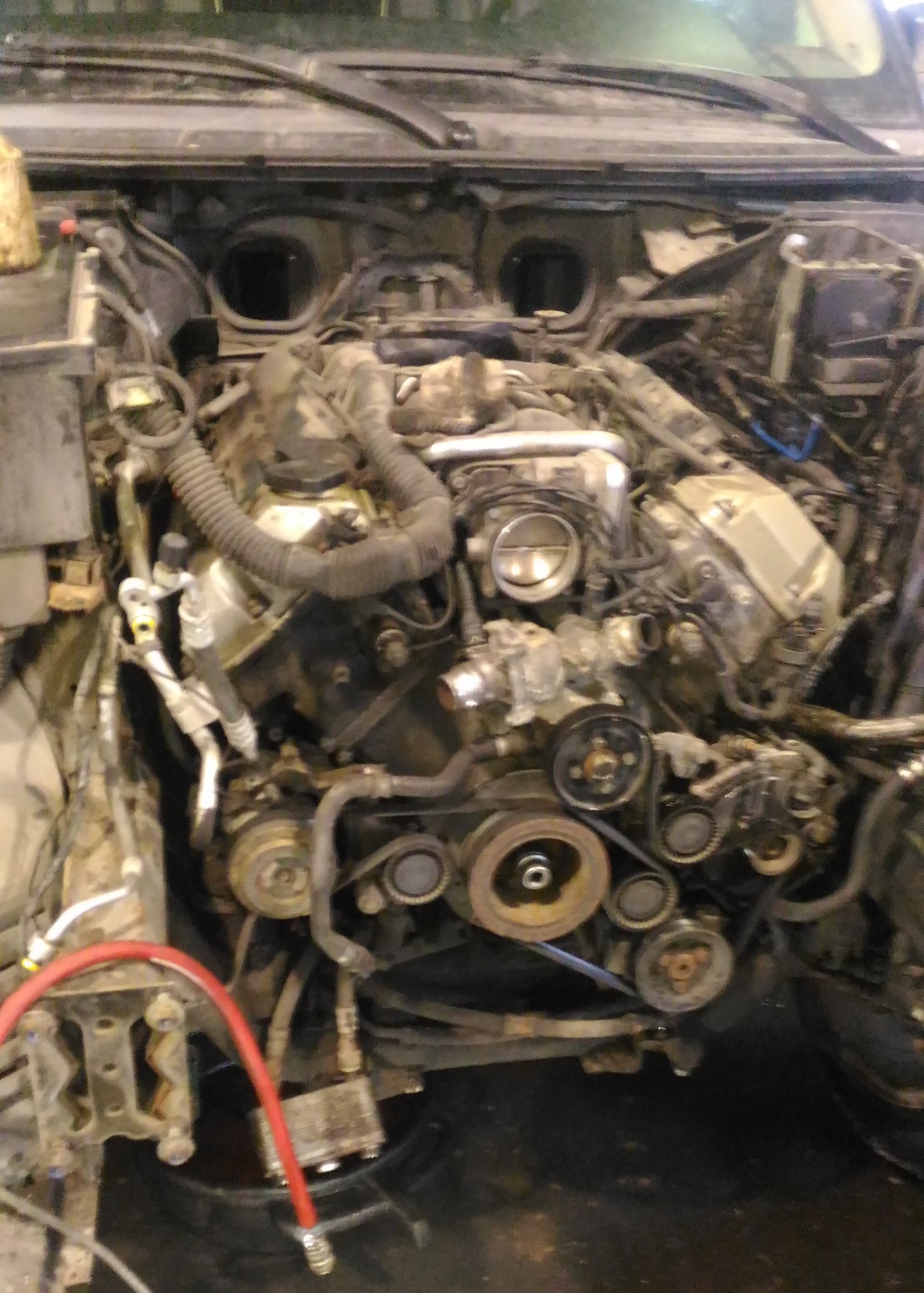

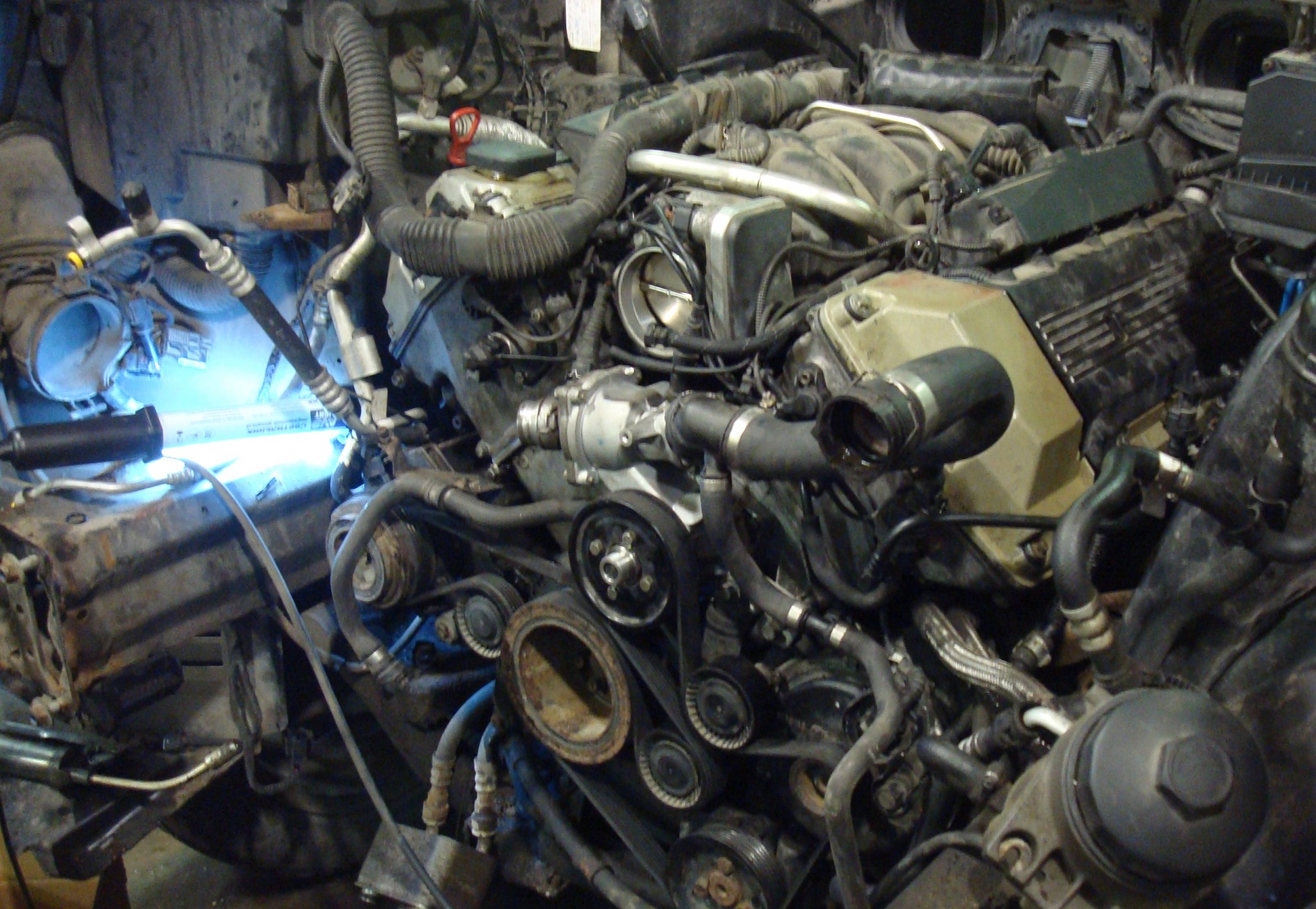

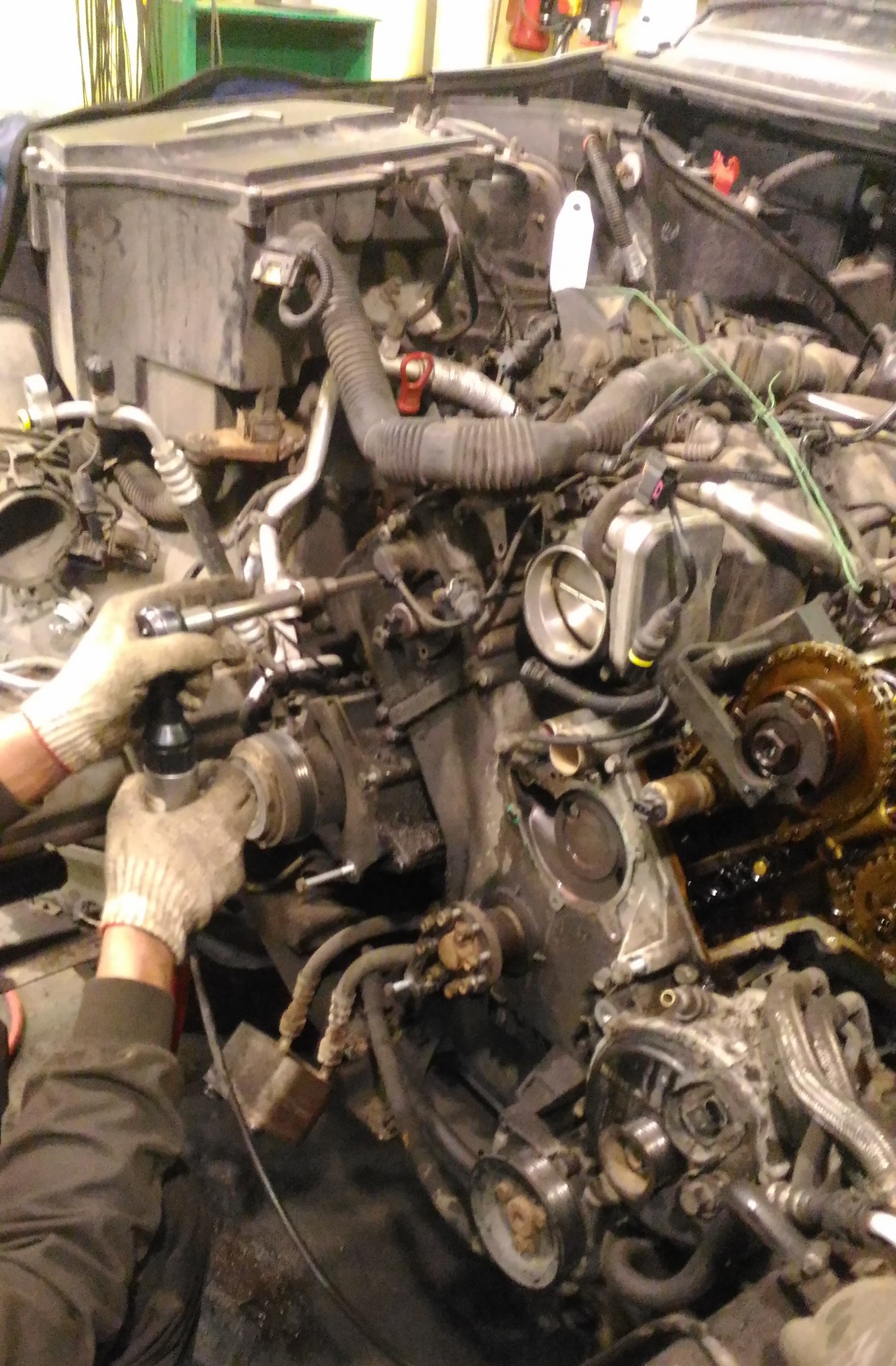

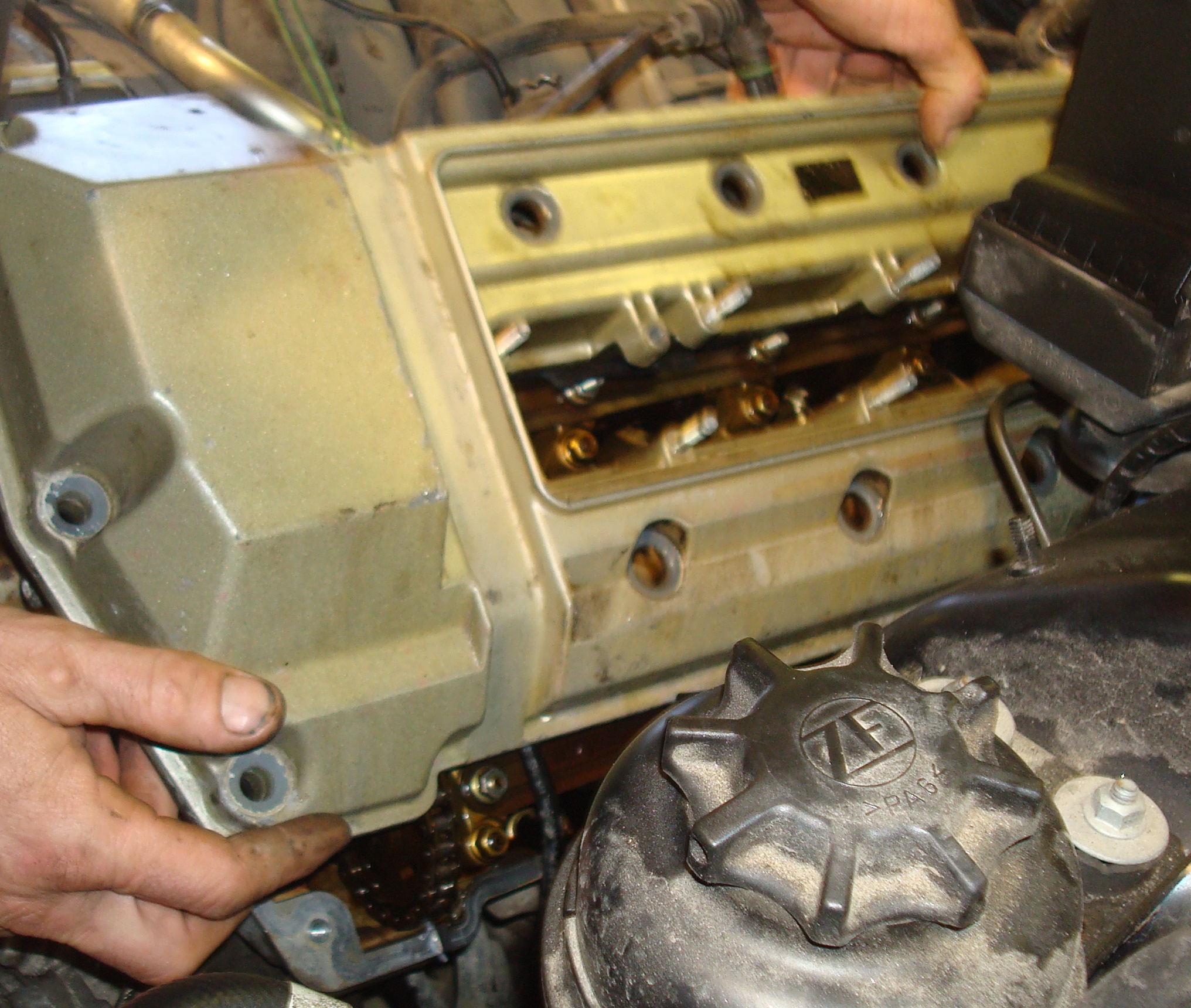

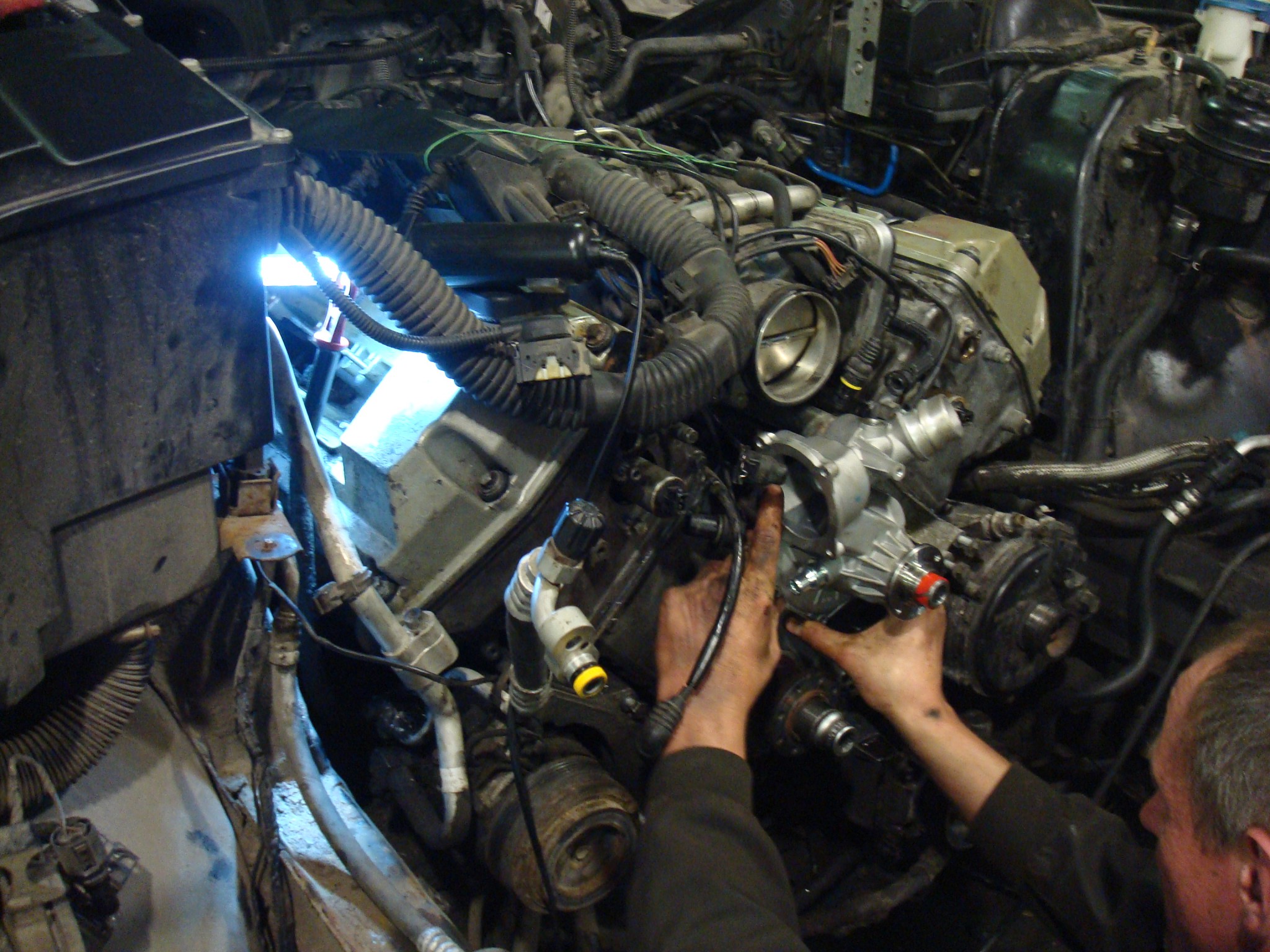

Работы начали со снятия навесного оборудования: вентилятор, ремни, шкивы и трубки, которые мешают доступу. Обойти их не получится — на этом моторе передняя крышка закрывает привод целиком, поэтому снимать приходится последовательно и аккуратно.

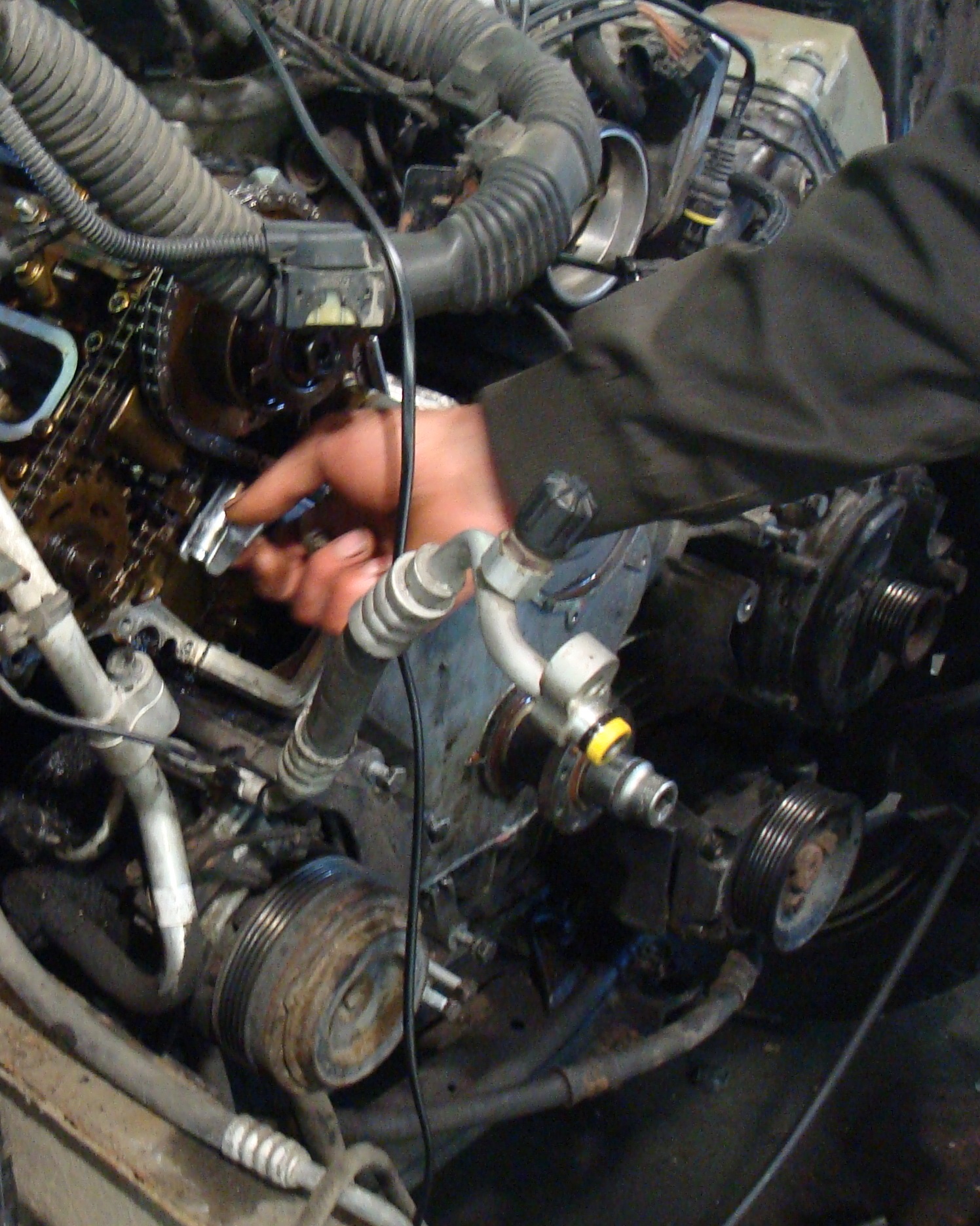

По мере снятия крышек цепь фиксировали специальными зажимами. Это принципиальный момент: пока привод разобран, цепь не должна «прыгнуть» по звёздочкам, иначе уходят метки, а после сборки мотор начинает выдавать ошибки по фазам. Фиксация страхует и от проворота валов в момент, когда натяжитель уже снят.

Порядок работ стандартный: сначала фиксируем валы, затем разбираемся с цепью, успокоителями и натяжителем, и только потом снимаем сами детали привода.

Инструмент, без которого на M52 не обойтись

Привод ГРМ BMW — это не только цепь и звёздочки. Нужны приспособления, которые жёстко фиксируют распредвалы и коленвал в нужном положении: без них выставление фаз превращается в лотерею, а ошибка всплывает уже после сборки — плавающими оборотами и кодами по фазам газораспределения.

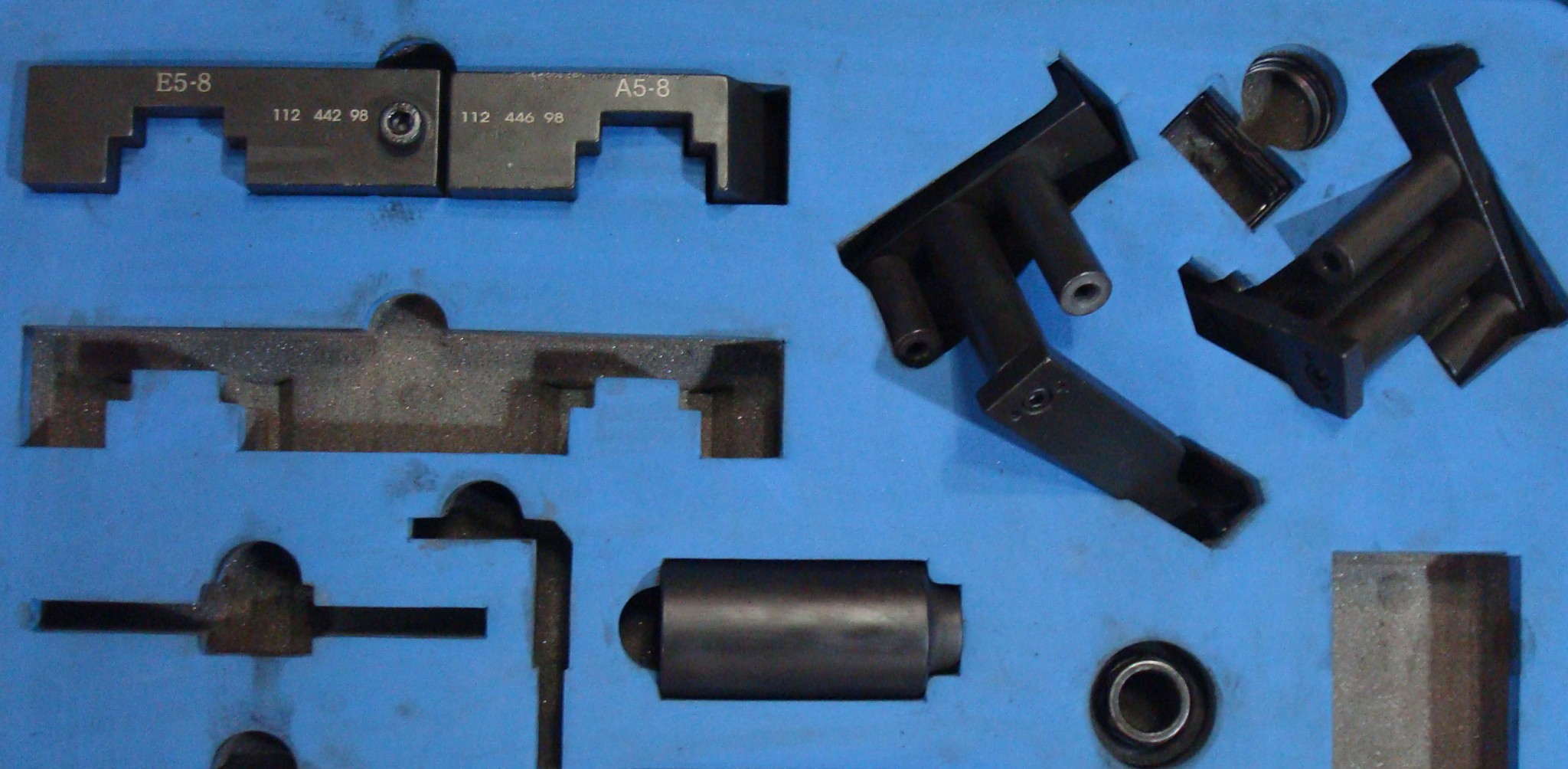

В работе у нас один из наборов спецприспособлений для этого мотора: фиксаторы валов, планки, съёмники. Натяжитель цепи тоже взводят и фиксируют по инструкции, а не «на глазок» — от этого зависит, как цепь поведёт себя после первого запуска.

Виновник торжества — успокоитель цепи

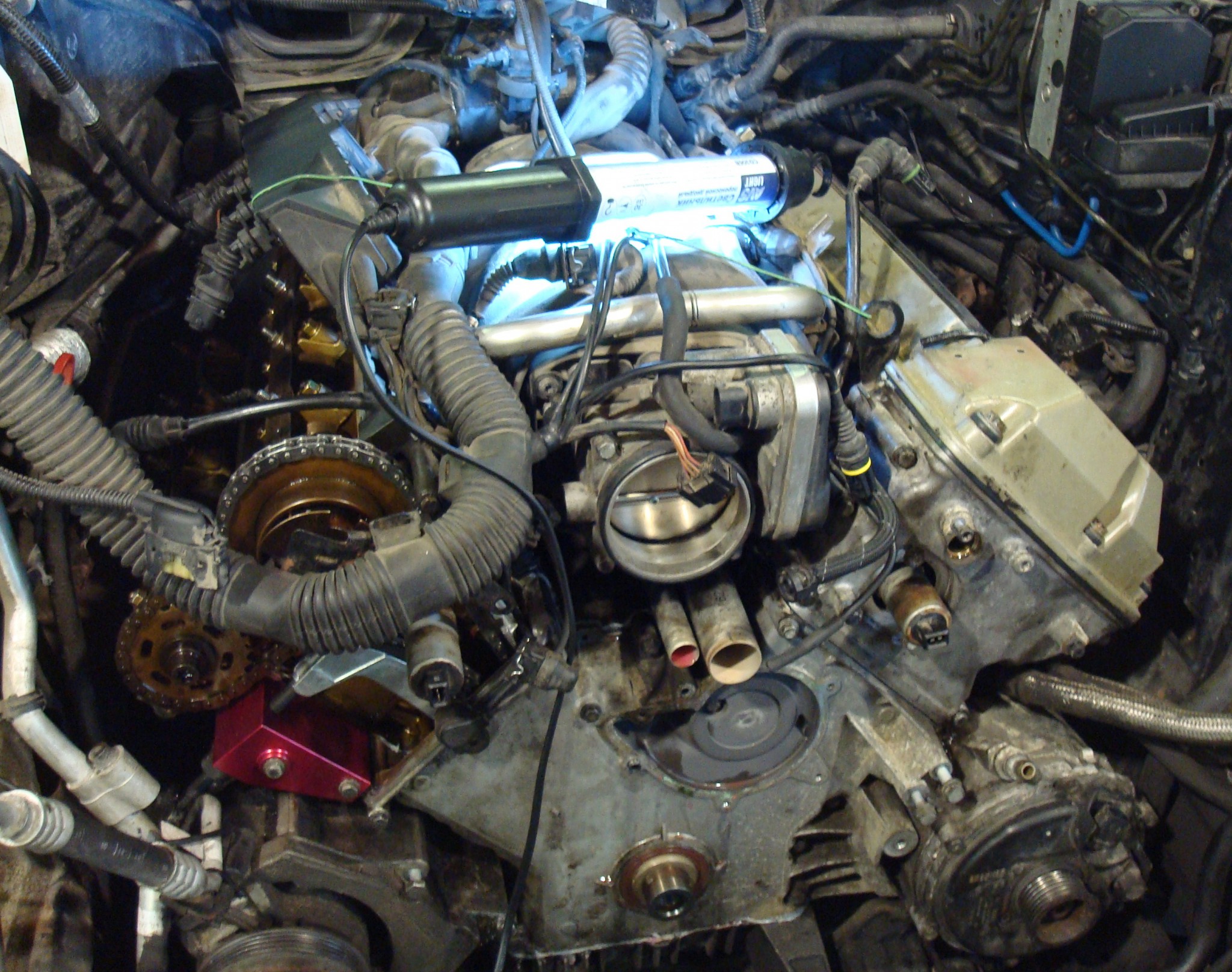

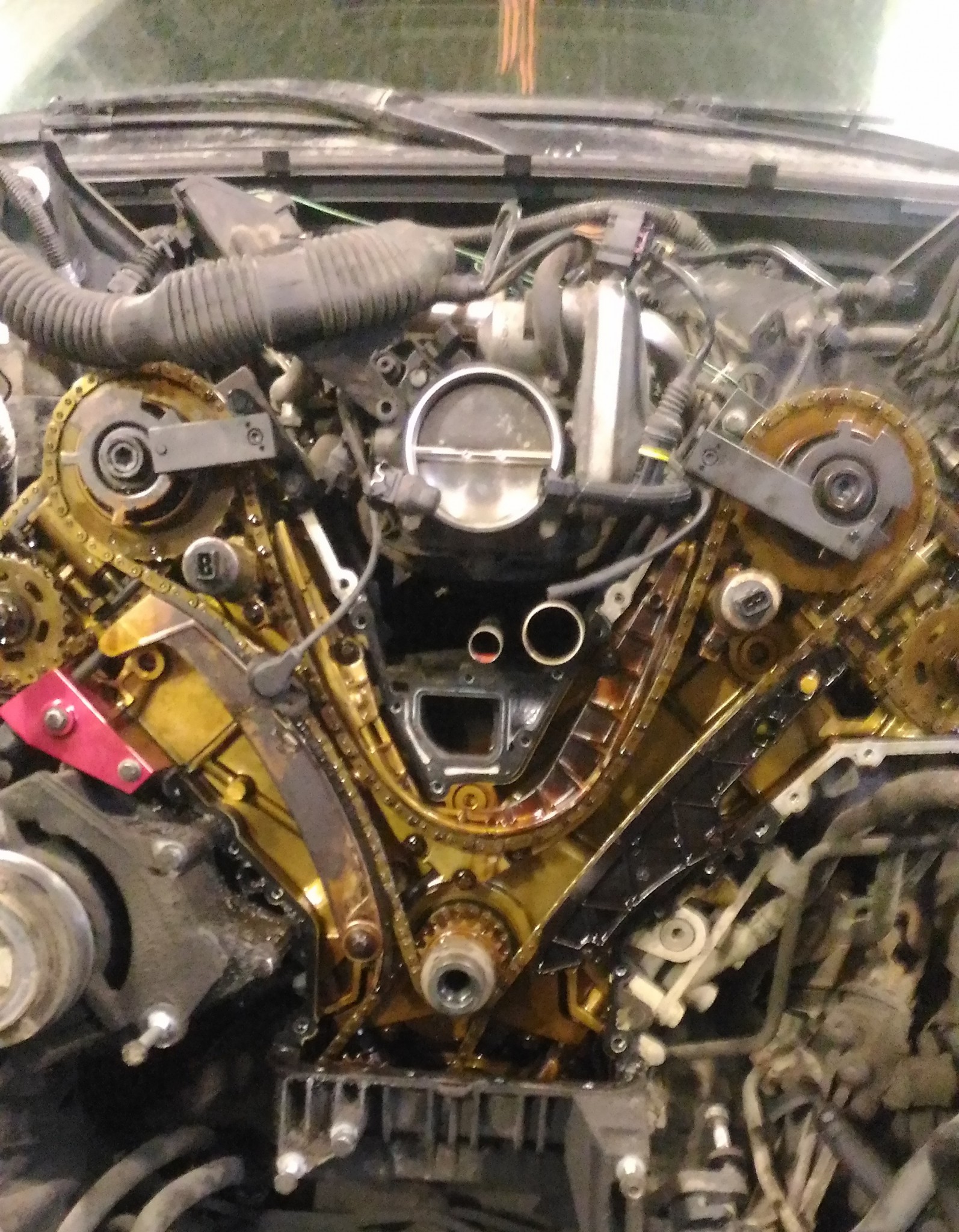

Когда крышки сняты, «виновника» видно сразу: успокоитель развалился. В приводе ГРМ этого мотора успокоителей несколько, но внимание потребовал именно тот, по которому цепь идёт на самом нагруженном участке.

Дальше — дефектовка всего привода. Проверили саму цепь на растяжение и состояние звеньев, натяжитель, оба успокоителя и звёздочки. Всё, что вышло за допуски, уходит под замену: принцип «ещё походит» на приводе ГРМ не работает, потому что цена ошибки здесь несопоставима со стоимостью детали.

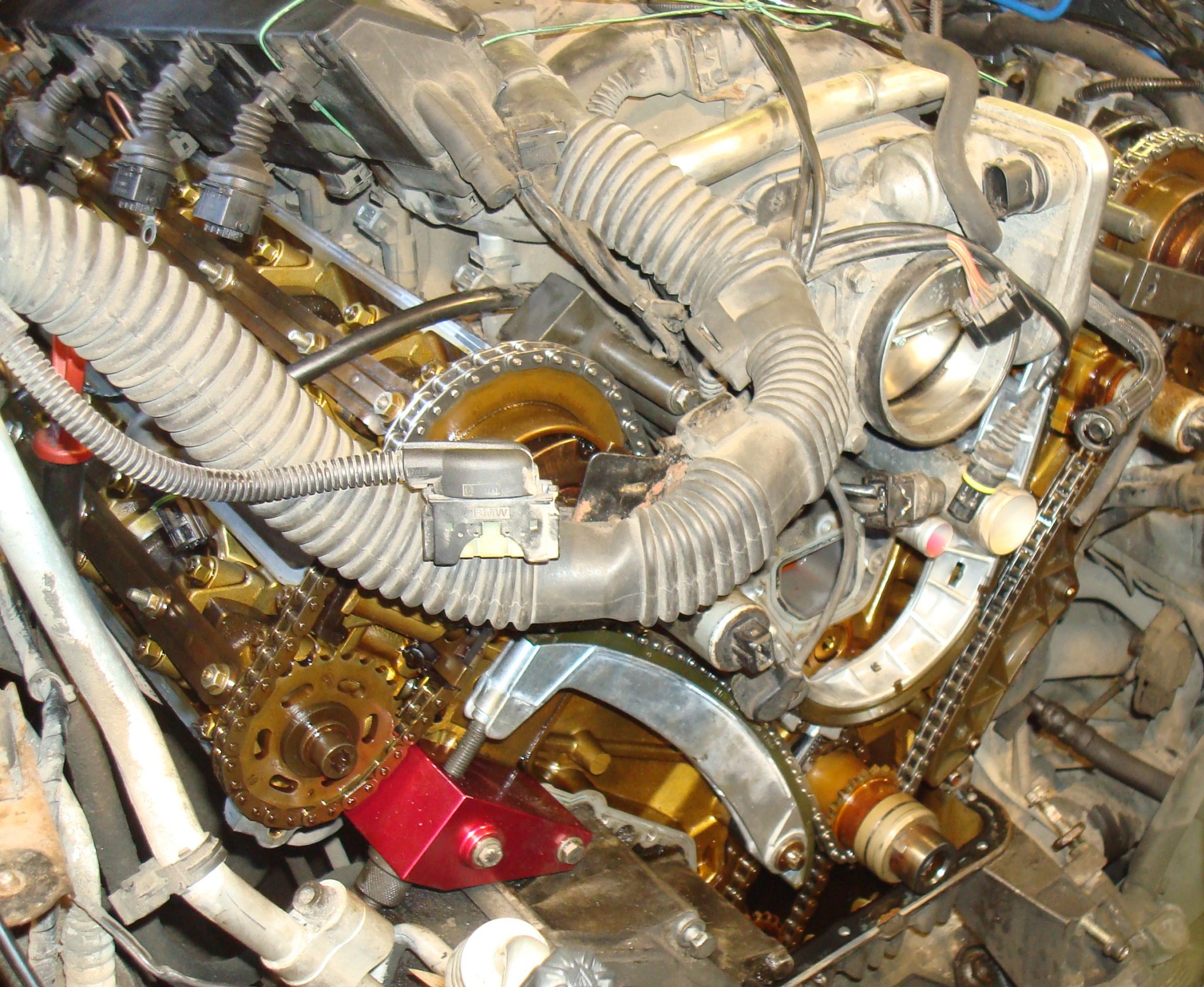

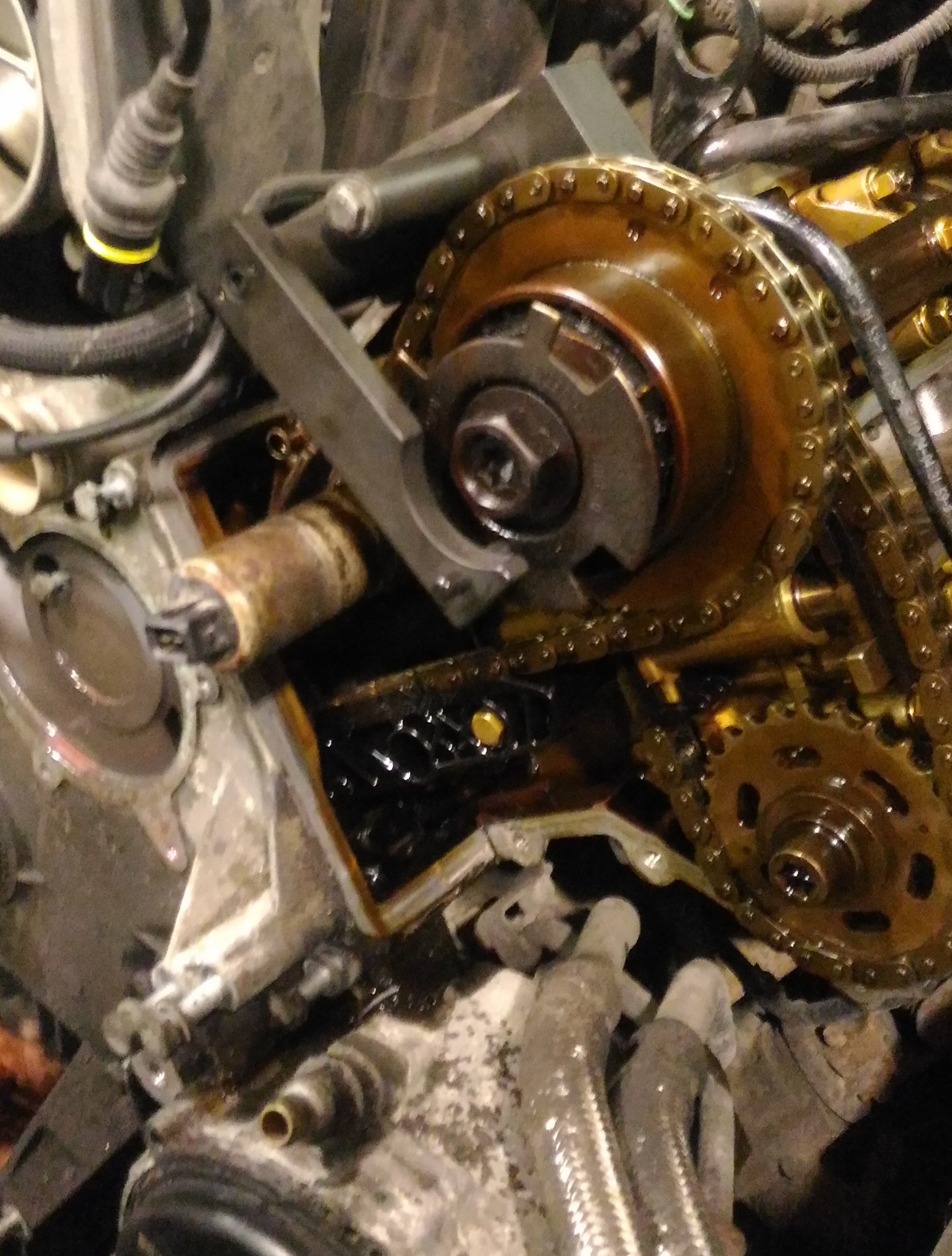

Замену успокоителя выполнили, новую цепь уложили по меткам. Отдельно подчеркнём: владелец приехал вовремя. Разрушись деталь полностью — обломки ушли бы в поддон, а это уже разбор мотора и совсем другой бюджет ремонта.

Попутные работы: помпа и ревизия всего, что открылось

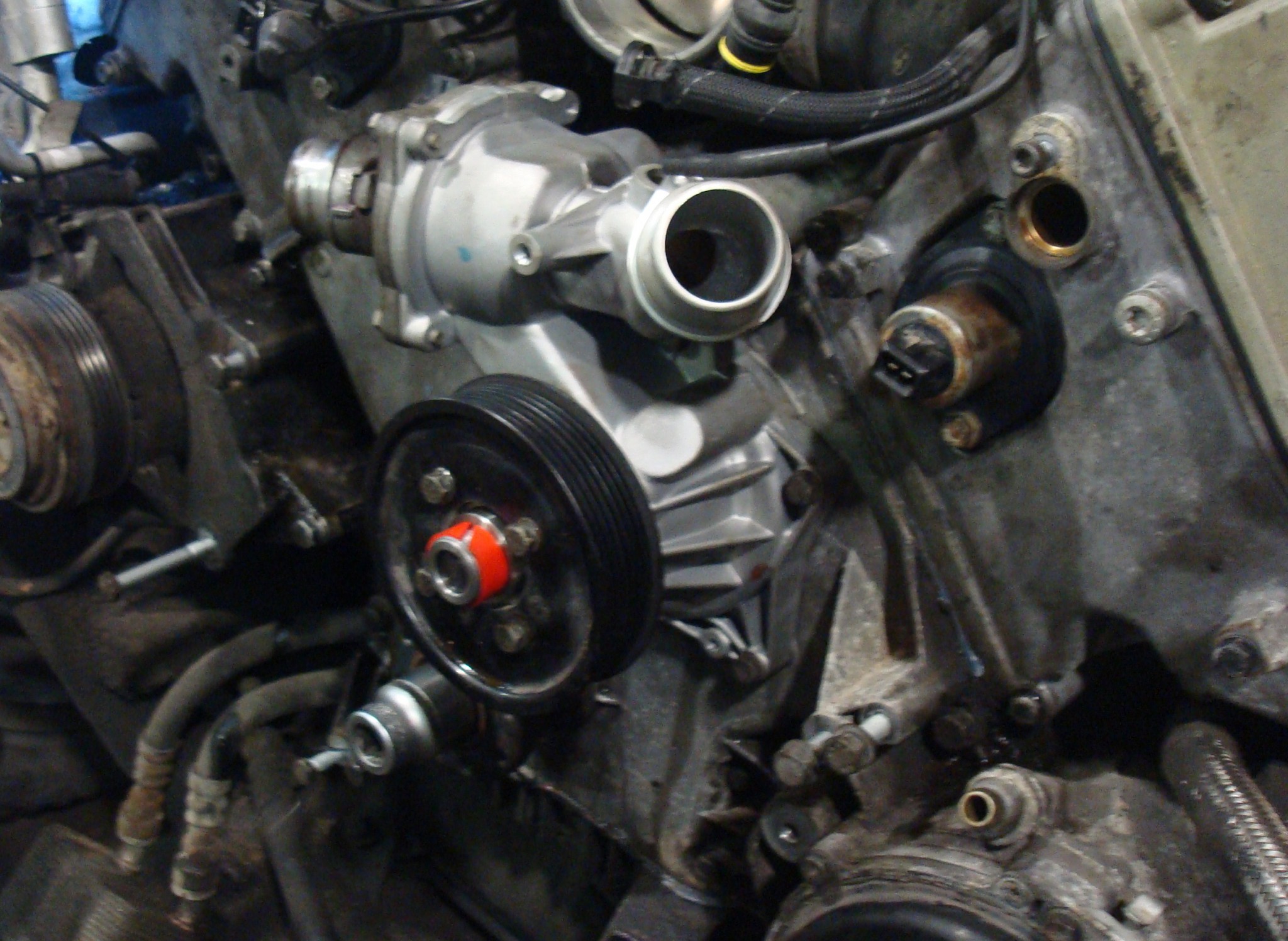

Пока передок разобран, оставлять на моторе детали с выработанным ресурсом нет смысла: повторная разборка обойдётся дороже самой детали. В нашем случае под замену ушла помпа — её состояние уже не оставляло вопросов.

Заодно проверяем всё, до чего можно добраться: патрубки, ремни, натяжные ролики, состояние сальников и прокладок. Каждый такой узел, заменённый сейчас, — это минус одна разборка в будущем.

Сборка, запуск и тестирование

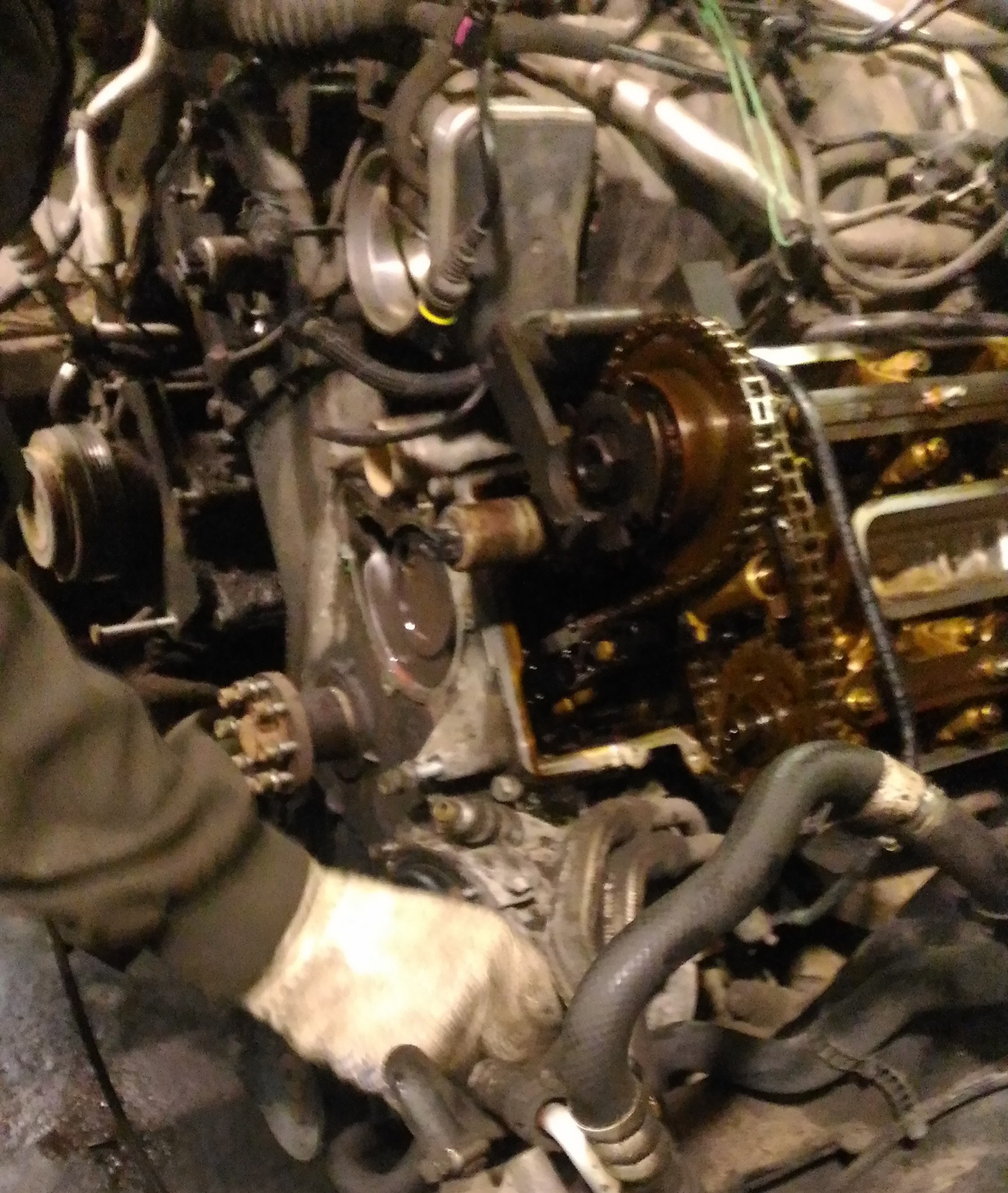

Собирали в обратном порядке: новая прокладка и герметик на переднюю крышку, затяжка крепежа по моментам, установка навесного и шкивов, натяжение ремней.

Ключевой этап — выставление фаз и проверка положения цепи. Мотор проворачиваем вручную и убеждаемся, что метки совпадают, а цепь стоит ровно, без перекосов. Только после этого крышки закрываются окончательно. По такой же схеме мы работали, когда выполняли замену цепи ГРМ на KIA Cerato 1.6: сначала дефектовка привода, затем укладка по меткам и контроль натяжения.

Дальше — заправка техническими жидкостями, запуск и тестирование: слушаем мотор на холодную и на рабочей температуре, проверяем ошибки и отсутствие утечек. Посторонний шум ушёл вместе с развалившимся успокоителем, ошибка больше не появляется.

Что было бы, если тянуть с ремонтом

Развалившийся успокоитель — это не «просто посторонний звук», а начало разрушения привода. Дальше сценарий предсказуем: обломки уходят в поддон, цепь начинает работать по металлу, растягивается и сбивает фазы, в масляную систему попадает стружка. Финал — снятие мотора, полная разборка и капитальный ремонт. Как это выглядит в деталях, мы показывали на примере капитального ремонта двигателя Hyundai Getz 1.4: там мотор пришлось растачивать, менять поршневую и ремонтировать головку блока.

Стоимость замены успокоителя и помпы несопоставима с ценой капремонта баварского мотора — и это главный аргумент не откладывать диагностику.
