KIA Cerato второго поколения 2012 года, двигатель 1.6 литра (126 л.с.). Владелец приехал с двумя жалобами: двигатель повёл себя странно, и на приборке появилась ошибка. Диагностика показала нарушение синхронности работы валов — а это прямой признак того, что нужна замена цепи ГРМ. В этом моторе стоит цепь, и её растяжение как раз и дало такую картину. Пробег подошёл к регламентным 120 000 км, на которых цепи этих двигателей и требуют внимания. Ниже — полный разбор: от проверки фаз до сборки с новой цепью, натяжителем и герметиком.
KIA Cerato II 2012 года с мотором 1.6 — тот самый автомобиль из этого фотоотчёта.
Что приехало и что нашли
В работу поступил автомобиль KIA Cerato второго поколения с 126-сильным двигателем объёмом 1.6 литра, 2012 года выпуска. Снаружи — ухоженная машина, которую владелец обслуживает вовремя.
Жалобы звучали расплывчато: «странное поведение двигателя» плюс появившаяся ошибка. Такие формулировки всегда требуют не гадать, а измерять — поэтому первым делом провели диагностику.
Именно цепной привод здесь и создаёт такую «тихую» картину: растянутая цепь не рвётся и не хлопает, она просто постепенно уводит фазы газораспределения. Двигатель начинает работать неровно, а электроника ловит рассогласование валов.
Работать «по памяти» в приводе ГРМ нельзя — цена ошибки слишком высока. Поэтому перед разбором мы всегда открываем заводскую документацию: моменты затяжки, метки, порядок сборки.
На схеме видно, из чего состоит привод: цепь, натяжитель, успокоители, звёздочки распредвалов и коленвала, муфта. Каждая деталь имеет свой ресурс, и менять что-то «на глазок» здесь недопустимо.
Именно сверка с мануалом позволяет заранее составить точный список запчастей и расходников — и не тянуть машину в сервис второй раз.
Клапанную крышку сняли — и открылся верх мотора. Здесь важно оценить состояние постелей распредвалов, задиров и нагара: это показывает, как двигатель жил до нас.
На этом мотпоре картина хорошая: мотор обслуживался, масло менялось вовремя, отложений минимум. Такой двигатель приятно ремонтировать — детали откручиваются, а не «прикипают» годами.
После внешней оценки смотрим на фазы и натяжение цепи: растянутая цепь заметно «болтается» и не совпадает по меткам.
Новые детали и доступ к приводу ГРМ
Пока идёт разборка, готовим запчасти. Полный комплект для замены цепи ГРМ на этот мотор у нас в наличии — как и большинство других деталей для ремонта и обслуживания двигателей. Привозить своё владельцу не обязательно, но и это для нас не проблема.
Новые детали в заводских упаковках — ставим только оригинал и проверенные аналоги.
Комплект на замену: цепь, звёздочки, натяжитель, успокоители и герметик для крышки.
Снимаем навесное оборудование и освобождаем доступ к передней части двигателя. Только так можно снять крышку привода и добраться до цепи с натяжителем.
Передняя часть двигателя открыта: видны шкивы и площадка под крышку ГРМ.

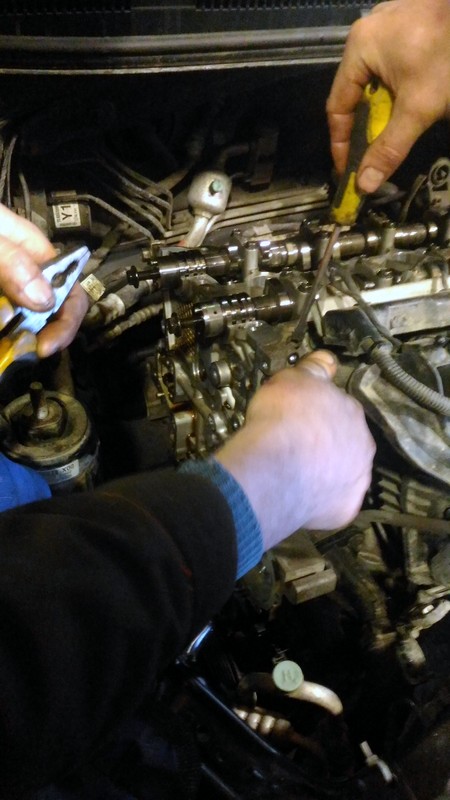

Демонтируем ряд деталей двигателя, чтобы обеспечить себе полный доступ к механизму ГРМ. Это не «разобрать побольше», а сделать работу качественно: со снятым навесным видно каждый узел привода.
Параллельно уточняем список запчастей. Когда привод открыт, можно точно сказать, что менять: только цепь или ещё и звёздочки с успокоителями.
Работаем аккуратно, крепёж раскладываем по группам. Такой порядок во время разборки экономит время на сборке и исключает «лишние» болты в конце.

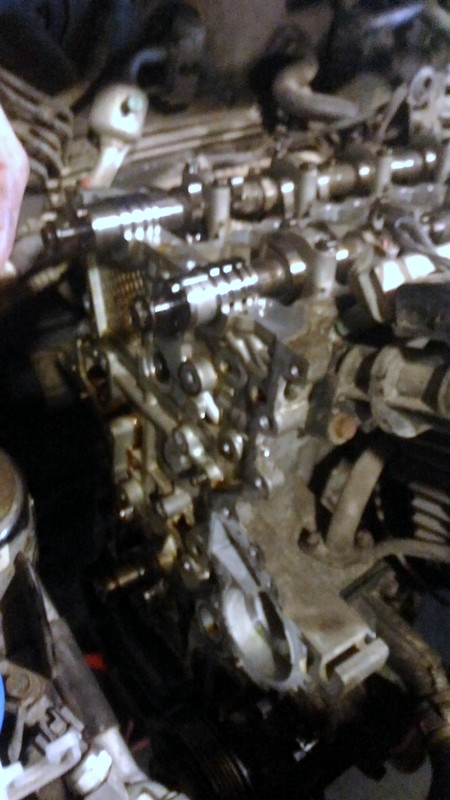

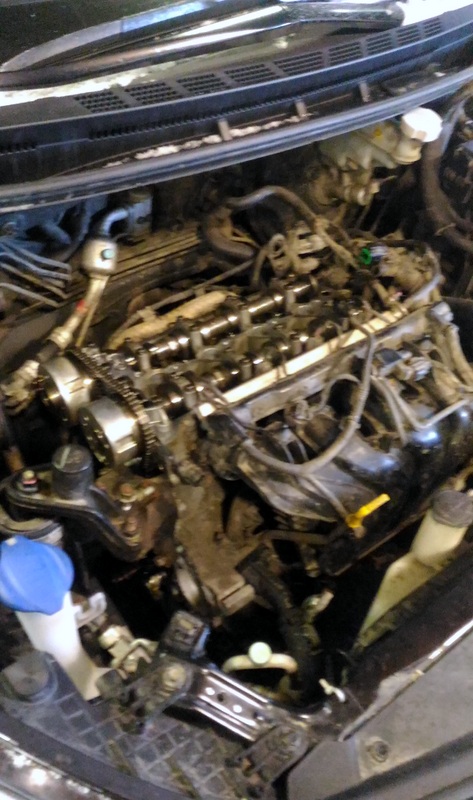

Верх двигателя открыт: распредвалы и постели доступны для осмотра.

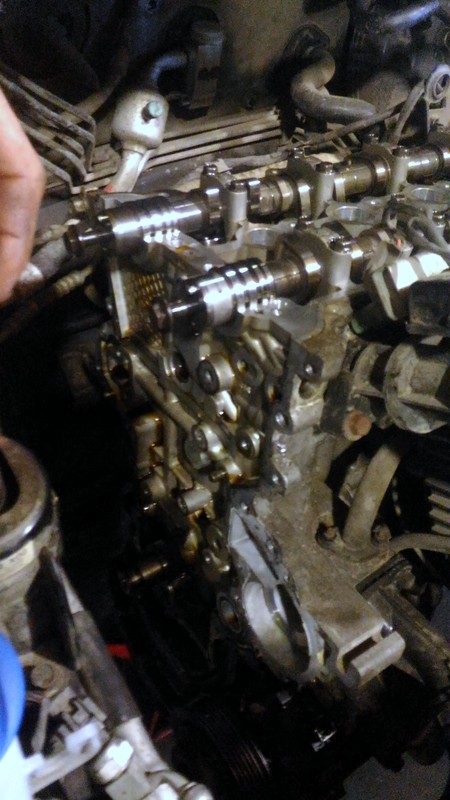

Механизм ГРМ разобран — оцениваем износ деталей привода.
Разбираем привод и снимаем цепь
Дошли до главного. Привод ГРМ открыт, и теперь видно состояние цепи, натяжителя и успокоителей. Именно здесь становится понятно, почему двигатель вёл себя неровно.
Растянутая цепь уже не держит фазы так, как задумано заводом: она провисает и «плавает», а натяжитель выходит почти на всю длину хода. Это и есть тот механизм, из-за которого электроника ловит рассогласование валов.
Детали осматриваем по одной: звёздочки, успокоители, сама цепь. Всё, что выработало ресурс, уходит под замену — экономить на натяжителе при растянутой цепи бессмысленно.
Снимаем крышку цепи. Перед тем как поставить её на место, крышку придётся полностью очистить от старого герметика — иначе новый слой ляжет неровно и начнётся течь масла.
Пока крышка снята, проверяем её плоскость и состояние сальника коленвала в ней. Заодно оцениваем, не было ли ранее «самодеятельности» — подтёки герметика и следы болтов многое рассказывают о прошлых ремонтах.
Все старые детали привода демонтированы. На фото видно, как аккуратно выглядит двигатель внутри при регулярном обслуживании — это результат своевременной замены масла.

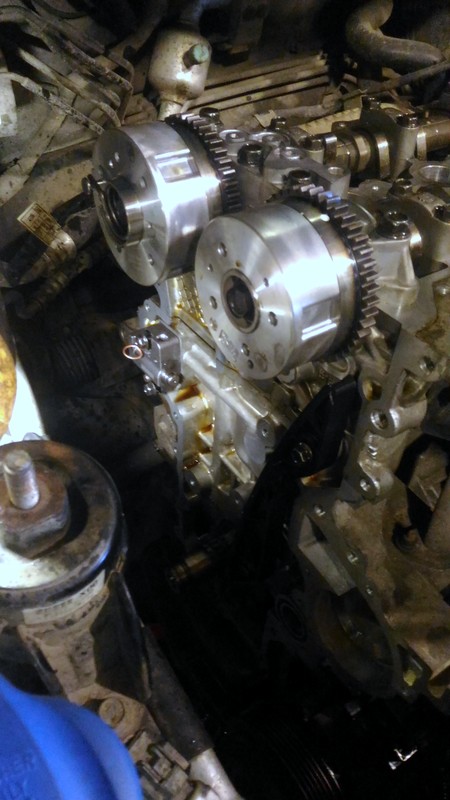

Звёздочки распредвалов и коленвала осматриваем особенно внимательно. Их зубья не должны быть заострены или «подъедены» — иначе новая цепь по старым звёздочкам сядет неровно и растянется быстрее.
На этом моторе звёздочка коленвала оказалась в идеальном состоянии — замена не требуется. Такое случается, когда двигатель обслуживают вовремя и не «насилуют» перегазовками на непрогретом масле.
Цепь меняем вместе с натяжителем. Это обязательная пара: новый натяжитель корректно держит новую цепь и компенсирует её естественную вытяжку по мере эксплуатации.
Как понять, что цепь ГРМ растянута
Цепь не рвётся «внезапно» — она изнашивается постепенно, и у этого есть ранние признаки:
- двигатель работает неровно, «плавают» обороты на холостом ходу;
- на приборке появляется ошибка по фазам газораспределения;
- при разгоне слышен характерный «шорох» или лёгкий звон от цепи;
- затруднён пуск, особенно на холодную, тяга заметно снижается.
Попутно осматриваем двигатель целиком: на моторах с турбиной рядом проходит горячая часть и маслоподача. Здесь всё сухо и без следов подтёков — хороший знак.
Такой общий осмотр — часть нашей работы. Пока машина разобрана, дешевле заметить начинающуюся проблему, чем через полгода снова платить за разбор.
Если вы замечаете у своего автомобиля хотя бы один из признаков растянутой цепи — не ждите, пока она «перескочит» на зуб. На цепных моторах это часто означает ремонт головки блока, то есть совсем другие деньги.
Сборка: цепь, натяжитель и герметик

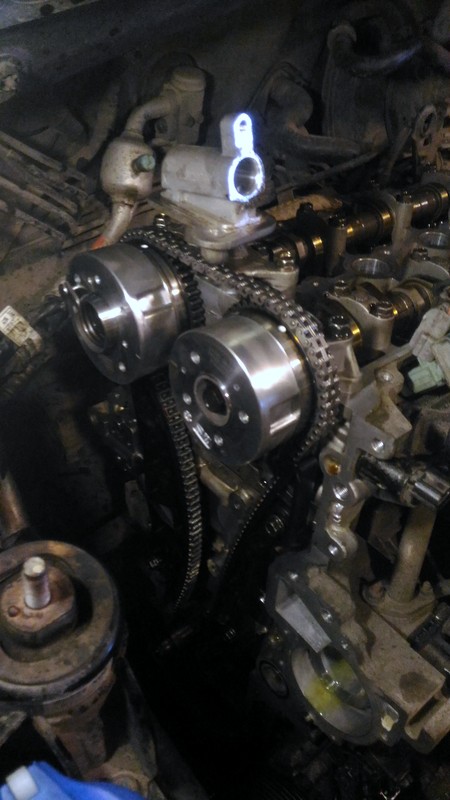

Сборка — самый ответственный этап. Новую цепь укладываем по метками, совмещая отметки на звеньях с метками на звёздочках распредвалов и коленвала. Ошибка здесь стоит дорого: смещённая на зуб цепь даст ту же ошибку фаз, только уже на новом приводе.
Успокоители и натяжитель ставим новыми. Натяжитель взводим по инструкции — он должен выбрать слабину цепи после первого запуска, а не сразу задать её жёстко.
После укладки проворачиваем коленвал на два оборота и ещё раз сверяем метки. Это простая проверка, которая ловит практически все ошибки монтажа до того, как вы заведёте двигатель.
Крышку привода ставим на новом слое герметика. Как и обещали, старый герметик полностью удалён, плоскость очищена и обезжирена, а новый слой нанесён ровно по контуру.
Плохой герметик или его излишки — частая причина масляных подтёков после замены цепи. Поэтому на этой операции мы никогда не экономим время: очистка крышки иногда занимает почти столько же, сколько сама сборка.
Затягиваем крышку по мануалу, крест-накрест и с правильным моментом. Перетяжка легко деформирует тонкую крышку, и тогда течь появится снова.
Используем проверенный анаэробный/силиконовый герметик под задачу — он остаётся эластичным и держит перепады температур, которые постоянно испытывает передняя крышка двигателя.
Здесь важно не «намазать побольше»: излишки герметика с внутренней стороны могут оторваться и забить маслоприёмник. Наносим тонкий ровный слой только по контуру.
После сборки даём герметику набрать прочность, прежде чем запускать двигатель и выезжать.

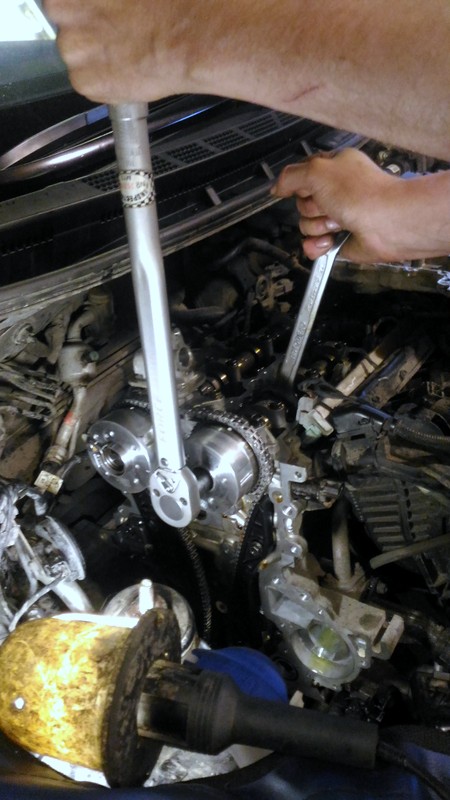

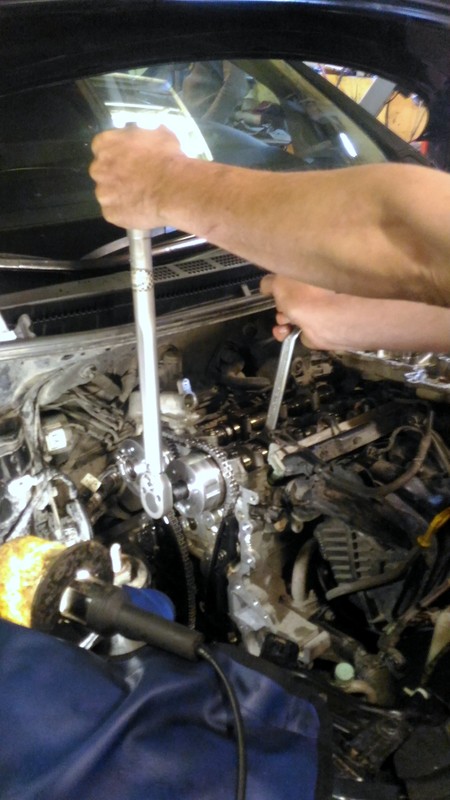

Затяжка шкива коленвала динамометрическим ключом — строго по моменту.
Контроль момента на шкиве коленвала — от него зависит и привод, и навесное.
Финальная затяжка крепежа навесного и привода. Всё, что мы снимали при разборке, встаёт на место с правильными моментами, а не «до упора».
После сборки заливаем масло, запускаем двигатель и слушаем, как он работает. Ровный холостой ход и отсутствие ошибок по фазам — главный признак того, что работа сделана верно.
Процесс сборки — задача крайне ответственная: здесь важна каждая мелочь, от метки на цепи до момента на болте. Мы делаем это сотни раз, но каждый раз относимся как к первому.
Отдельно про инструмент: для работы с цепным приводом нужны не только ключи, но и специальные приспособления — фиксаторы валов и съёмник для звёздочек. С «подручным» инструментом здесь легко повредить детали.

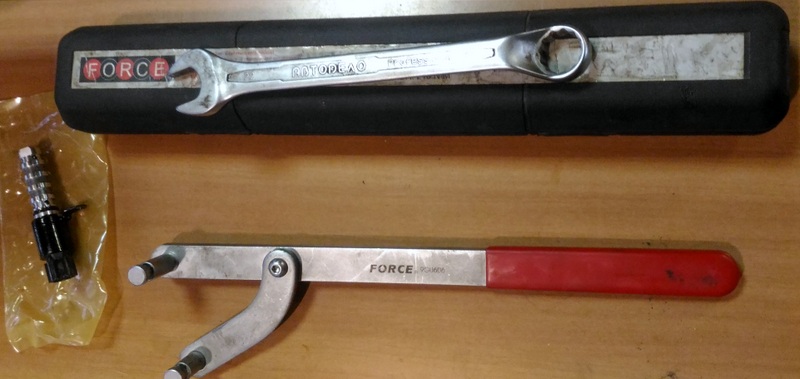

Специнструмент для привода ГРМ: фиксаторы валов, съёмник, динамометрический ключ.
Результат: двигатель работает ровно

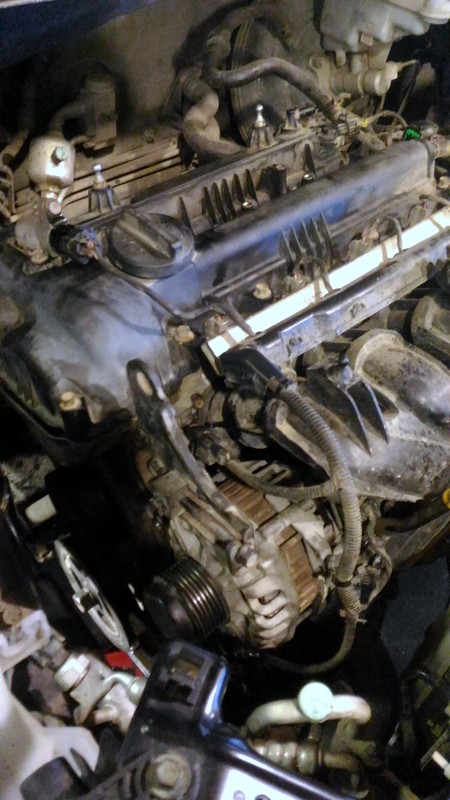

Собираем навесное и закрываем мотор. После замены цепи, натяжителя и успокоителей двигатель снова работает как положено: ровный холостой ход, чёткий отклик на газ, никаких ошибок по фазам газораспределения.
Владелец приехал не с поломкой, а с подозрением — и в этом главный смысл такой диагностики. Мы уже не раз писали, к чему приводит обрыв или перескок цепи: это, как правило, ремонт головки блока с заменой клапанов, то есть кратно большие деньги.
Регламентное обслуживание и внимательное отношение к ранним симптомам позволяют обойтись заменой самого привода. Именно так и вышло на этом Kia Cerato.
Отдельно скажем про крайности. Решение «менять всё, что вызывает хоть малейшее подозрение» — в корне неверно и ведёт к лишним расходам владельца.
К каждой задаче нужно подходить профессионально: глубокая диагностика силами специалистов показывает, что действительно требует замены, а что ещё послужит. На этом моторе, например, звёздочка коленвала оказалась в идеальном состоянии — и мы её не меняли.
Такой подход экономит деньги владельца и при этом не снижает надёжность ремонта: меняется ровно то, что выработало ресурс.
Итог: растянутая цепь ГРМ заменена вместе с натяжителем и успокоителями, крышка посажена на новый герметик, все моменты затяжки соблюдены. Двигатель KIA Cerato 1.6 работает ровно, ошибок по фазам нет. Владелец вовремя обратил внимание на «странное поведение» мотора — и обошёлся плановым ремонтом привода, а не капитальным ремонтом после перескока цепи.
Если у вашего автомобиля с цепным приводом ГРМ появились неровная работа, ошибка по фазам или шорох от цепи — не откладывайте диагностику. Своевременная замена цепи дешевле ремонта головки блока кратно, а риск «встать» на дороге сводится к нулю.
