Замена тормозных и топливных трубок Toyota Carina E: фотоотчёт из ремзоны
Замена тормозных и топливных трубок Toyota Carina E началась с привычной истории: владелец «вечного» седана 90-х приехал с подозрением на магистрали, и после осмотра на подъёмнике стало ясно, что точечной заменой здесь не обойтись. У машины такого возраста тормозные и топливные линии гниют одновременно — и снаружи, и изнутри, — поэтому мы перебрали обе системы целиком: магистрали, тормозные цилиндры, штуцеры, переходники и крепления трубок к кузову. Новые линии изготовили из медной трубки по снятым с машины образцам, уложили по штатным местам, залили свежие жидкости, прокачали контуры и проверили всё под давлением. В отчёте 26 кадров: от рыжих магистралей под днищем до собранной и проверенной машины.
Что приехало в ремонт
На вид обычная Carina E: седан из 90-х, который многие считают вечным. Кузов и салон вопросов не вызывают — а вот всё, что отвечает за тормоза и подачу топлива, живёт под днищем, и по внешнему виду машины о его состоянии не догадаться.
Первый же осмотр колеса показал, откуда ждать беды: магистраль и рабочий цилиндр покрыты рыхлой ржавчиной, трубка потеряла прочность и держится на краске. Такое соединение не переживёт резкого торможения.
Что открылось под днищем
Машину подняли на подъёмнике и сняли колёса. У задней арки открылся узел, к которому годами не подходили: тормозная трубка идёт к механизму в считаных сантиметрах от дороги, собирает на себя реагенты, грязь и влагу — и ржавеет здесь быстрее, чем где-либо ещё.
Трубка уже «поплыла»: рыжий налёт по всей длине, металл мягкий, а под клипсой скапливается влага. Снять её целой почти невозможно — обжимные гайки прикипают намертво, поэтому работаем с запасом длины и обязательно изготавливаем замену по образцу.
Чуть дальше — задний тормозной механизм: барабан, рабочий цилиндр и подводящие линии. Здесь всё того же возраста: цилиндр потёк, трубки в рыжине, крепления держат их еле-еле. Менять одну трубку смысла нет — через месяц потечёт соседняя, поэтому тормозные цилиндры тоже идут под замену.
Осматриваем всё под днищем разом: магистрали идут через весь кузов — от моторного щита до бака и задней оси. Именно длина трассы и определяет объём работ.
Линии в клипсах вдоль днища: металл под креплениями гниёт изнутри, а снаружи дефект почти не читается — пока не возьмёшь трубку в руки.
Топливные линии выглядят не лучше: рыжина идёт волной, под мастикой «вспухшие» участки. Такая трубка может потечь в любой момент, а бензин рядом с горячим выхлопом — это уже не про комфорт, а про безопасность.

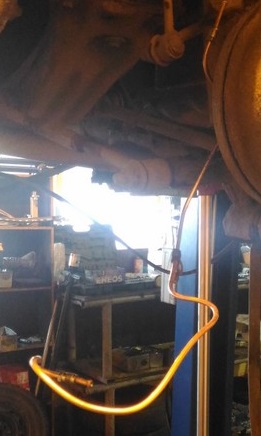

Работаем под полностью поднятой машиной: так видна вся трасса целиком, и длинные магистрали выходят наружу без заломов.
Почему магистрали умирают раньше кузова
- тормозная и топливная линии идут по низу кузова, где годами собираются реагенты, грязь и влага;
- под клипсами и кронштейнами металл гниёт быстрее всего — там влага не высыхает никогда;
- стальная трубка ржавеет снаружи и изнутри: тормозная жидкость набирает воду прямо из воздуха;
- гибкие шланги стареют — резина трескается и рвётся под давлением без предупреждения;
- точечная замена не спасает: соседние участки того же возраста и той же степени износа.
Если на подъёмнике рыжина видна по всей трассе, дешевле и надёжнее перебрать систему целиком — по правилам, которые мы разбирали в статье тормозные трубки автомобиля: виды, поломки и правила замены. На этой Carina E мы работали ровно по этой логике.
Разборка: жидкости, бак и старые магистрали
Начали с жидкостей: слили тормозную жидкость из системы, сбросили давление в топливных магистралях и слили бензин. Всё, что осталось в трубках, — это уже не топливо, а отстой с ржавчиной: его нельзя ни оставлять в системе, ни сливать на землю, поэтому и жидкость, и топливо мы собираем отдельно.
Дальше сняли бензобак: под ним и вдоль него проходит часть трассы, и добраться до этих участков можно только так. Заодно осмотрели сам бак, датчик уровня и кронштейны — менять магистраль, не заглянув в бак, мы не берёмся. Такой порядок работ по обеим системам мы описывали в материале полная замена тормозных и топливных магистралей.
Снятый бак: под ним и вдоль него идёт часть линий. По отдельности пластик бака и трубки выглядят крепкими, а вместе за двадцать с лишним лет они собрали на себя всё, что летит с дороги.

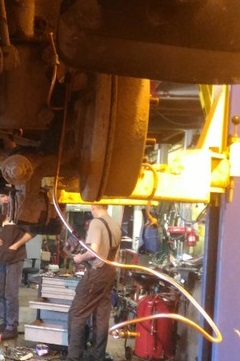

Когда жидкости слиты, а бак снят, начинается самое аккуратное — демонтаж старых трубок. Резать их абы как нельзя: каждая линия работает как чертёж. По ней видно, где трубка загибается, в каком месте стоит штуцер, какой длины нужен участок и как проложен переход на гибкий шланг.
Мы снимаем трассу целыми участками, максимально сохраняя каждый изгиб и поворот: именно по ним потом гнём новые магистрали. Крепления оцениваем отдельно — сгнившие клипсы и скобы уходят в мусор, новые ставим вместе с трубками.
Снятая трасса целиком, на фанере. По этим трубкам видно, как проложены линии и где стоят штуцеры: старые магистрали успешно выполняют роль кондуктора при гибке новых.

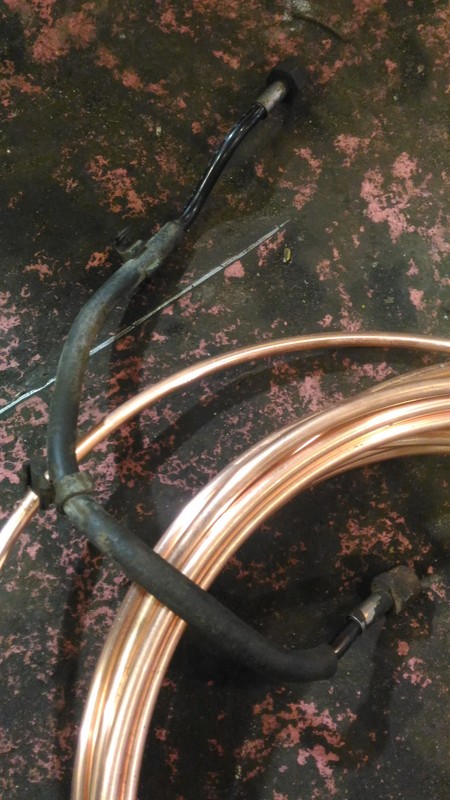

Старое и новое рядом: сталь, которая держалась на краске, и бухта медной трубки, из которой мы будем делать новые магистрали.
Есть на этой машине и участки, к которым не подобраться снизу: трубку видно только сверху, со снятыми деталями. Работа идёт по сантиметрам — где-то линию протаскиваешь через жёлоб, где-то поднимаешь над глушителем, чтобы она не касалась горячего металла.
Отдельная тема — гибкие соединения. Часть трассы собрана на шлангах: стальная магистраль переходит в резиновый рукав, а тот — в штуцер. Такие переходы меняются вместе с трубками, и к хомутам на них есть свои правила: слишком сильно затянешь — срежешь рукав, слабо — сорвёт давлением. Об этом мы разбирали отдельно в статье хомуты на топливные шланги.
Изготовление новых магистралей
Новые линии делаем из медной трубки: она не ржавеет, легко гнётся по месту и отлично держит давление. Материал подбираем под конкретную систему — у тормозов и топлива разные требования, и на этой машине мы пошли классическим путём: медь и для тормозной, и для топливной трассы. Из каких трубок мы работаем сейчас, видно в разборе из каких трубок делаем тормозные и топливные магистрали.

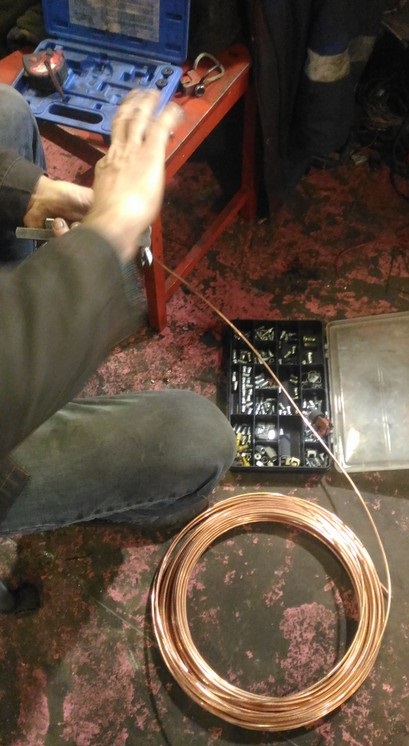

Заготовки режем в размер, развальцовываем концы и собираем с новыми штуцерами и переходниками. У Carina E часть соединений выполнена именно через переходники — они идут под замену вместе с трубками, иначе на старом переходнике никакой герметичности не будет.
Готовим конец трубки под штатное соединение: развальцовка должна получиться ровной, без трещин и пережима. Именно она держит давление в системе — на глаз «нормально» здесь не работает.
Штуцеры и переходники подбираем по месту и сверяем штангенциркулем: диаметр и шаг резьбы должны совпасть с заводскими, иначе соединение не обжать и не загерметизировать.

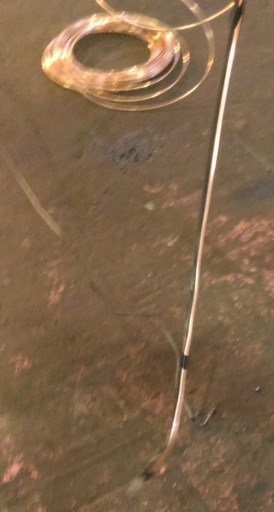

Готовая линия в сборе: трубка выгнута по образцу, концы развальцованы, штуцеры на месте. Дальше её остаётся только уложить по трассе.

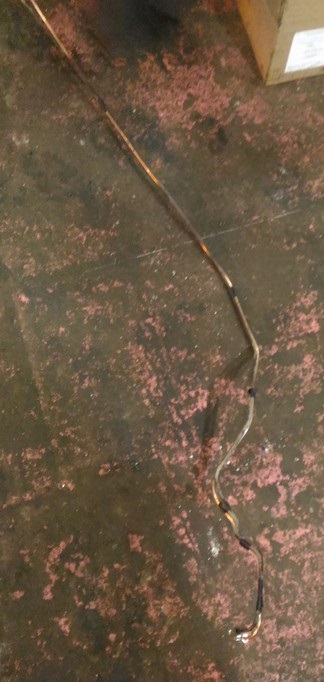

Каждую линию проверяем по длине и изгибам до установки: на машине трубку уже не выправишь — залом на меди означает переделку.
Ещё раз про принцип: новые магистрали мы гнём не «примерно похоже», а по снятым образцам. Старая трубка повторяет заводскую трассу с точностью до изгиба, и именно она остаётся главным инструментом при изготовлении новой. Сравнение материалов — тема отдельная: почему в одном случае разумнее медь, а в другом сталь, разобрано в статье сталь или медь: что лучше для магистрали.
Укладка по штатным местам
Отдельная история — моторный отсек: топливная линия приходит сюда и соединяется с рампой. Места много, но именно у двигателя трубка работает в самых горячих условиях.
Новые линии в отсеке уложены по штатным точкам: никаких стяжек и «свободного хода». Трубка не должна тереться о кузов и вибрировать на ходу.

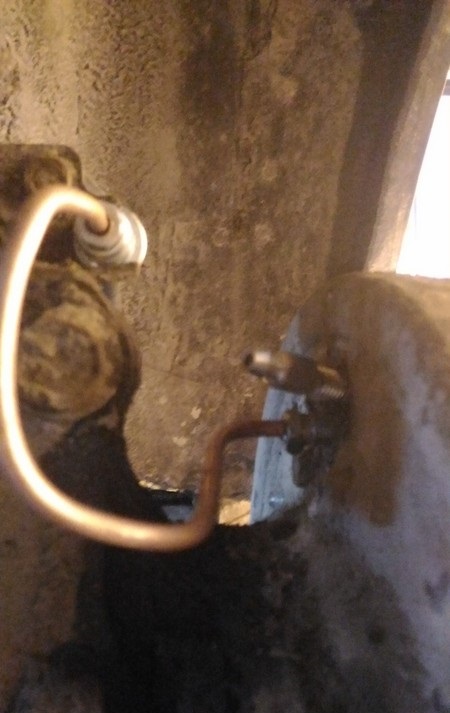

Трубка в штатном кронштейне: зазор от кузова выверен, крепление держит линию ровно, без натяга и без провисания.
Новая тормозная линия вдоль днища рядом со шлангом: соединения собраны на новых штуцерах, крепления заменены, трубка уложена в тот же коридор, что и с завода.
Когда вся трасса на месте, проходим по ней ещё раз: смотрим, не касается ли трубка подвижных деталей, не подходит ли слишком близко к выпуску, ровно ли лежат линии в креплениях. Топливную систему на этой машине мы собирали по тем же правилам, что и всегда — они разобраны в разделе изготовление и ремонт топливных трубок в Королёве.
Новые магистрали под днищем: линии идут ровно, в штатных креплениях, без провисаний — так трасса и должна выглядеть после замены.
Тормозные механизмы и проверка

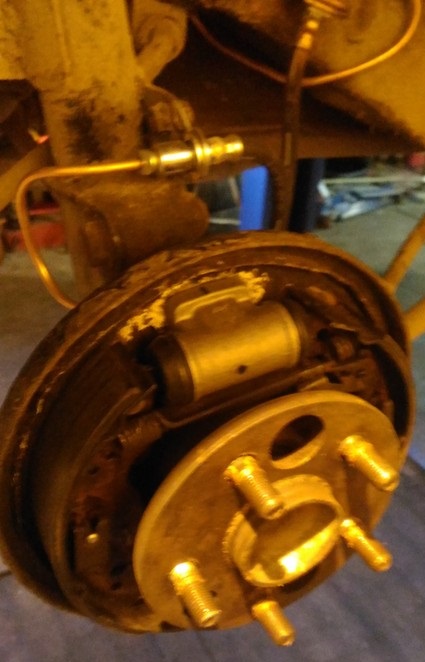

Задний механизм собран: новый рабочий цилиндр, барабан и подведённая медная трубка. Цилиндры на этой машине тоже менялись — они ровесники магистралей, и оставлять их рядом с новыми трубками смысла нет.
Второй ракурс того же узла: видно, как трубка подходит к цилиндру и закреплена по месту. Такой узел уже не «потечёт» на первой же поездке.
Финальный шаг перед проверкой — колесо и подвод трубки в арке. Здесь важно, чтобы линия не касалась подвижных деталей: у Carina E трубка идёт рядом с рычагом и рулевой тягой, и зазор — это не формальность, а вопрос того, как машина поведёт себя на кочке или в повороте.
После сборки залили свежую тормозную жидкость, топливо — в бак, прокачали контуры, проверили каждое соединение на подтёки и только потом отпустили машину с подъёмника. Тестовый запуск и проверка на ходу — обязательная часть работы: магистраль, которую поставили, должна вести себя так же, как заводская.
Итог по этой Toyota Carina E: тормозная и топливная системы перебраны целиком — новые медные магистрали изготовлены по снятым образцам, заменены тормозные цилиндры, штуцеры, переходники и крепления трубок к кузову, гибкие соединения собраны на новых шлангах и хомутах. Системы заполнены, прокачаны и проверены в работе.
Медная трубка не ржавеет: при нормальной эксплуатации такая трасса переживёт сам кузов. Полная замена тормозных и топливных линий — отдельное направление нашей работы: на машинах вроде Carina E, где вся трасса одного возраста, это единственный разумный вариант. Похожий отчёт по той же модели — ремонт тормозной системы на Toyota Carina E.
