Ремонт тормозной системы Toyota Carina E: с чего начали

Ремонт тормозной системы Toyota Carina E начался с привычной для возрастных машин жалобы: педаль стала ватной, а тормозной путь вырос настолько, что в потоке приходилось держать двойную дистанцию. На подъёмнике картина сложилась за один осмотр — передние диски с буртиком и коррозией, закисшие тормозные цилиндры, потрескавшиеся шланги и магистрали, которые не пощадила ржавчина. Ремонтировали всю систему сразу: диски проточили прямо на ступице, суппорт перебрали, а чтобы добраться до трубок, сняли бензобак и глушитель. В фотоотчёте — 10 кадров из цеха в Королёве: от диагностики до прокачанных тормозов.

Toyota Carina Eприехала с жалобой на вялые тормоза: педаль «проваливалась», машина замедлялась с запозданием

Проточка без снятиядиски обработали мобильным станком прямо на ступице, поэтому идеальная геометрия получилась без разборки узла

Медные магистралистарые трубки заменили на медные, изготовленные по снятым с машины образцам

5 лет гарантиистолько мы даём на изготовленные и установленные тормозные трубки

Диагностика: почему тормоза стали вялыми

Клиент приехал не с «поломкой», а с ощущением: машина тормозит, но не так, как раньше. Такую жалобу нельзя проверить на глаз — нужно поднять автомобиль и пройти по всей системе, потому что вялость педали дают сразу несколько причин: износ дисков и колодок, закисшие поршни в цилиндрах, разбухшие гибкие шланги и подгнившие магистрали. Работает всё это вместе, поэтому «поменять колодки» здесь ничего не решает.

На подъёмнике мастер прошёл контур по порядку: замерил толщину дисков и оценил состояние рабочей поверхности, проверил ход поршней, осмотрел шланги на трещины, а трубки — на коррозию. Вердикт был однозначный: машина приехала вовремя, но менять и восстанавливать придётся почти всю тормозную систему — от дисков до задних цилиндров.

Начинаем всегда с общего осмотра на подъёмнике. Toyota Carina E — машина простая и ремонтопригодная: доступ к узлам удобный, а это значит, что работа идёт быстрее, а стоимость ремонта остаётся предсказуемой. Хуже другое — возраст: у таких автомобилей магистрали и тормозные механизмы изнашиваются не по отдельности, а «комплектом».

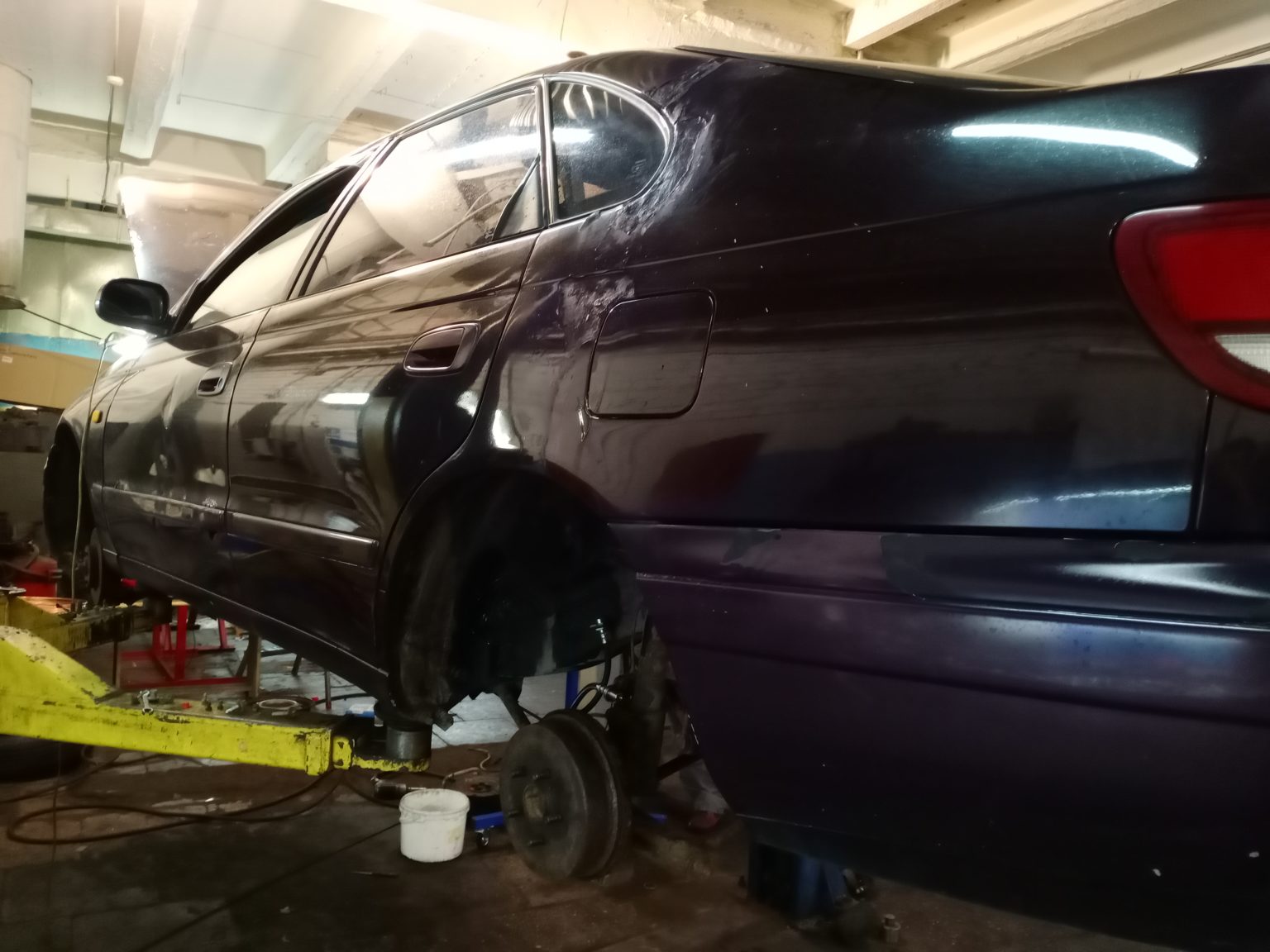

Toyota Carina E на подъёмнике в цехе перед ремонтом тормозной системы — автосервис автотело.рф

Общий план перед началом работ: автомобиль на подъёмнике, колесо снято, узел открыт для дефектовки.

Стали тормоза «ватными»? Не ждите, пока педаль уйдёт в пол: на диагностике мы найдём причину и скажем, что можно восстановить, а что пора менять. Подробнее о видах работ — на странице тормозная система автомобиля.

Передние тормоза: проточка дисков и ревизия суппорта

Передние диски были в том состоянии, когда замена ещё не обязательна, а проточка экономит владельцу приличную сумму. На рабочей поверхности — глубокие риски, по краю — буртик: кромка, которая остаётся от колодки и со временем превращается в ступеньку. Из-за неё колодка прижимается не всей площадью, отсюда неравномерный износ и «дрожание» педали при торможении.

Протачиваем без снятия: мобильный станок крепится прямо на ступицу и снимает тонкий слой металла с рабочей поверхности. Геометрия при этом восстанавливается относительно реальной оси вращения — это точнее, чем точить снятый диск на отдельном стенде, где никак не учесть биение самой ступицы. И обязательно остаётся запас по толщине: перед проточкой замеряем диск и сверяем с минимально допустимым значением. Если металла уже не хватает — честно говорим, что нужны новые диски, а не растягиваем ресурс остатка.

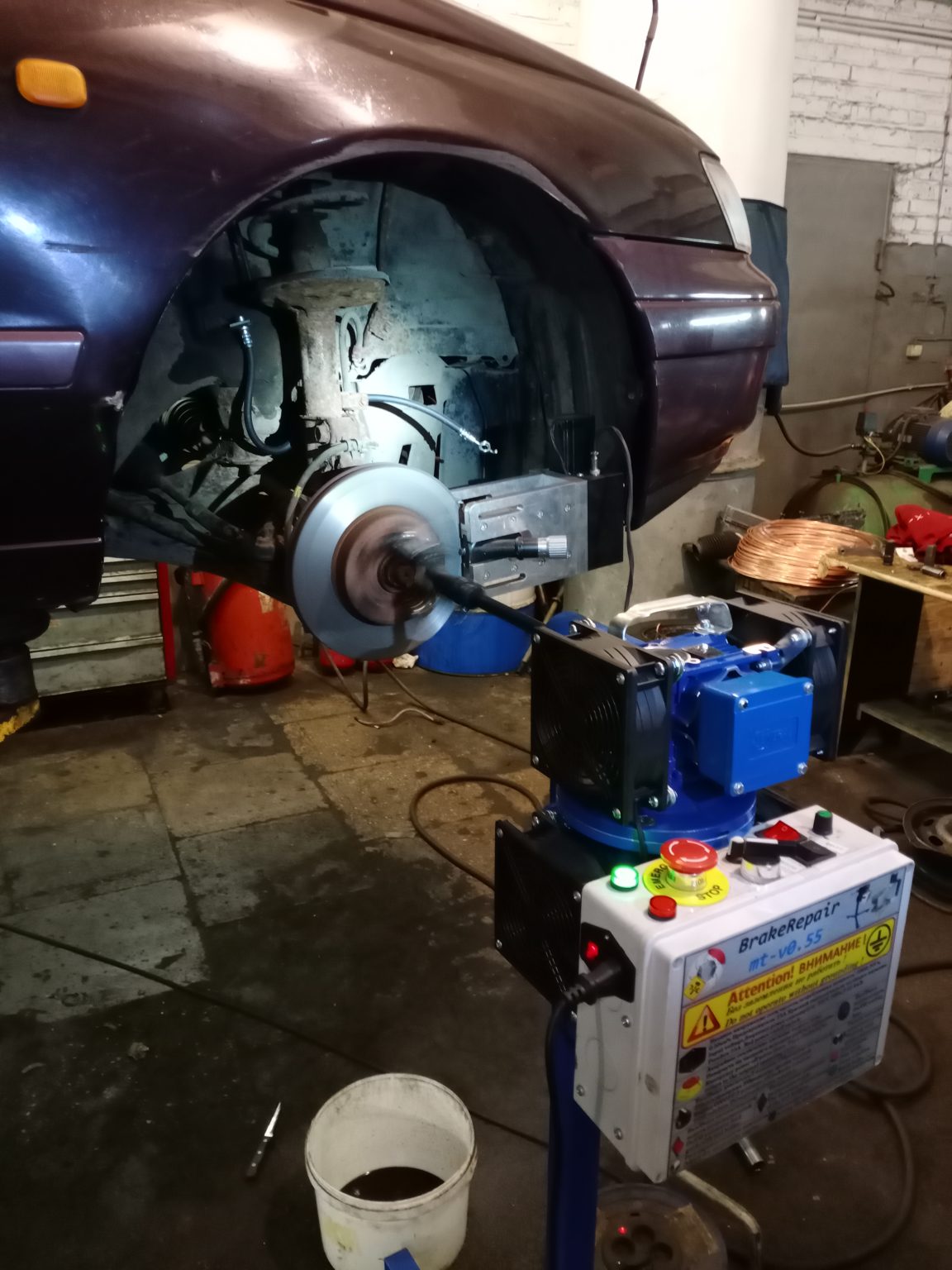

На кадре — сама операция: станок закреплён на ступице, резец идёт по поверхности диска, стружка ложится вниз. Работы занимают меньше времени, чем демонтаж узла, а результат виден сразу: поверхность становится чистой, буртик уходит, биение — в допуске.

Что это даёт владельцу: педаль перестаёт «бить», торможение снова становится линейным, а новые колодки прирабатываются всей площадью и служат дольше. Подробнее про сам метод — в материале как мы точим тормозные диски, а условия и стоимость собраны на странице проточка тормозных дисков в Королёве.

Проточка переднего тормозного диска прямо на ступице мобильным станком — автосервис автотело.рф

Следующий шаг — суппорт. Его сняли и продефектовали: если поршень закис и ходит с закусыванием, никакая новая колодка не спасёт — колесо будет тормозить с запозданием, а диск греется. Поршень и направляющие очистили и смазали высокотемпературной смазкой, пыльники заменили, колодки поставили новые. Колодка должна двигаться в суппорте свободно, тогда она прижимается равномерно и не «ведёт» диск.

Почему нельзя просто поставить новую колодку на изношенный диск? Можно, но она ляжет на буртик и риски, будет прирабатываться пятнами и греться, а биение останется. Поэтому узел делаем целиком: поверхность диска плюс подвижность поршня и колодки.

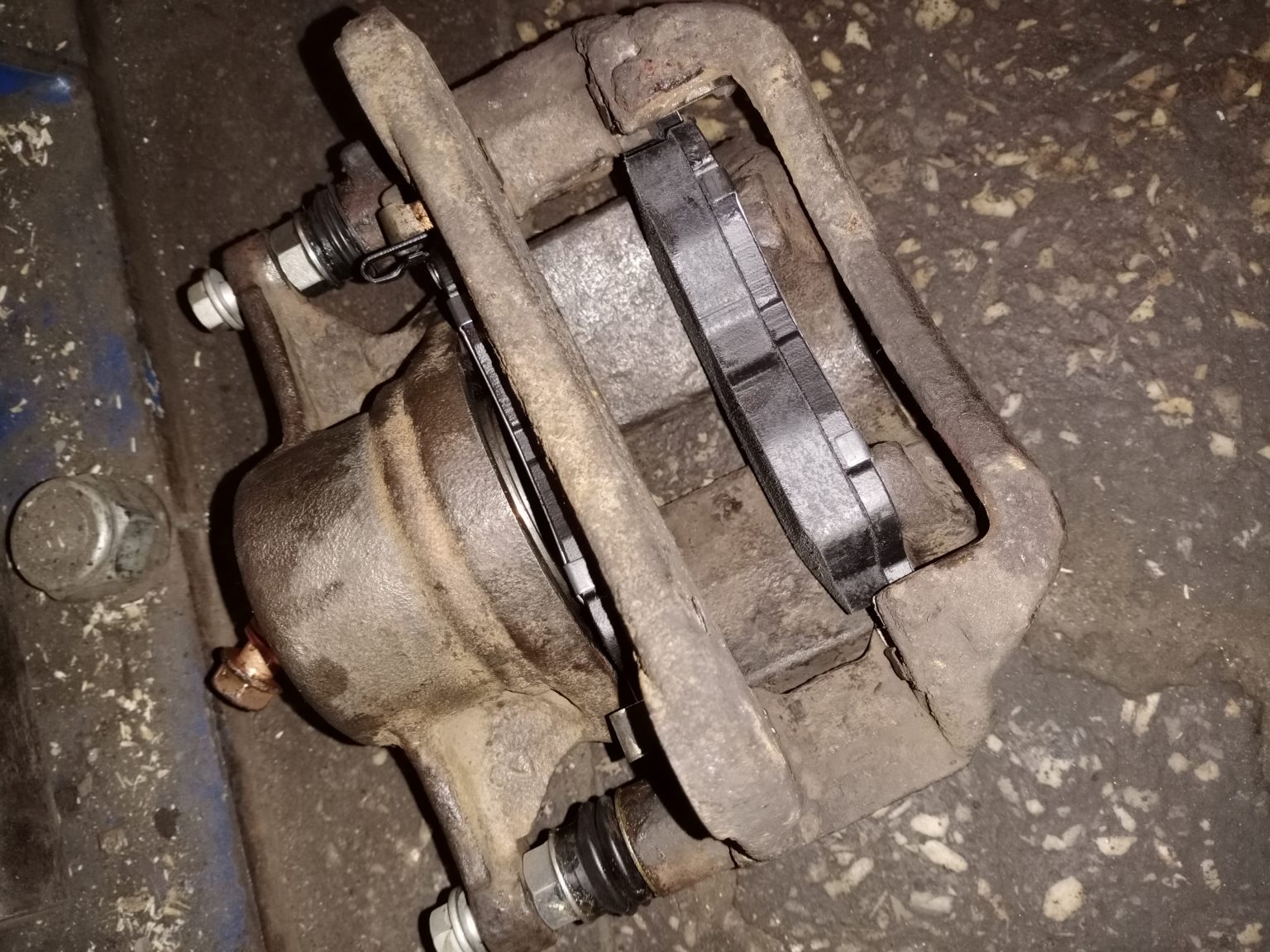

Снятый передний суппорт с колодками на верстаке во время дефектовки — автосервис автотело.рф

Снятый суппорт на верстаке: видны колодки, пыльник поршня и направляющие — именно эти детали отвечают за равномерное торможение.

Магистрали: снимаем бензобак и глушитель

Тормозные трубки идут по днищу: вдоль лонжеронов, над баком и дальше к задней балке. Сверху к ним не подобраться, поэтому снимаем бензобак и глушитель — иначе новая магистраль не ляжет в штатные крепления, а старые клипсы не заменить.

Заодно сливаем старую тормозную жидкость: за годы она набирает влагу, из-за которой педаль и становится ватной. Контур при этом открыт, поэтому вся грязь и отстой уходят из системы до того, как в неё встанут новые трубки.

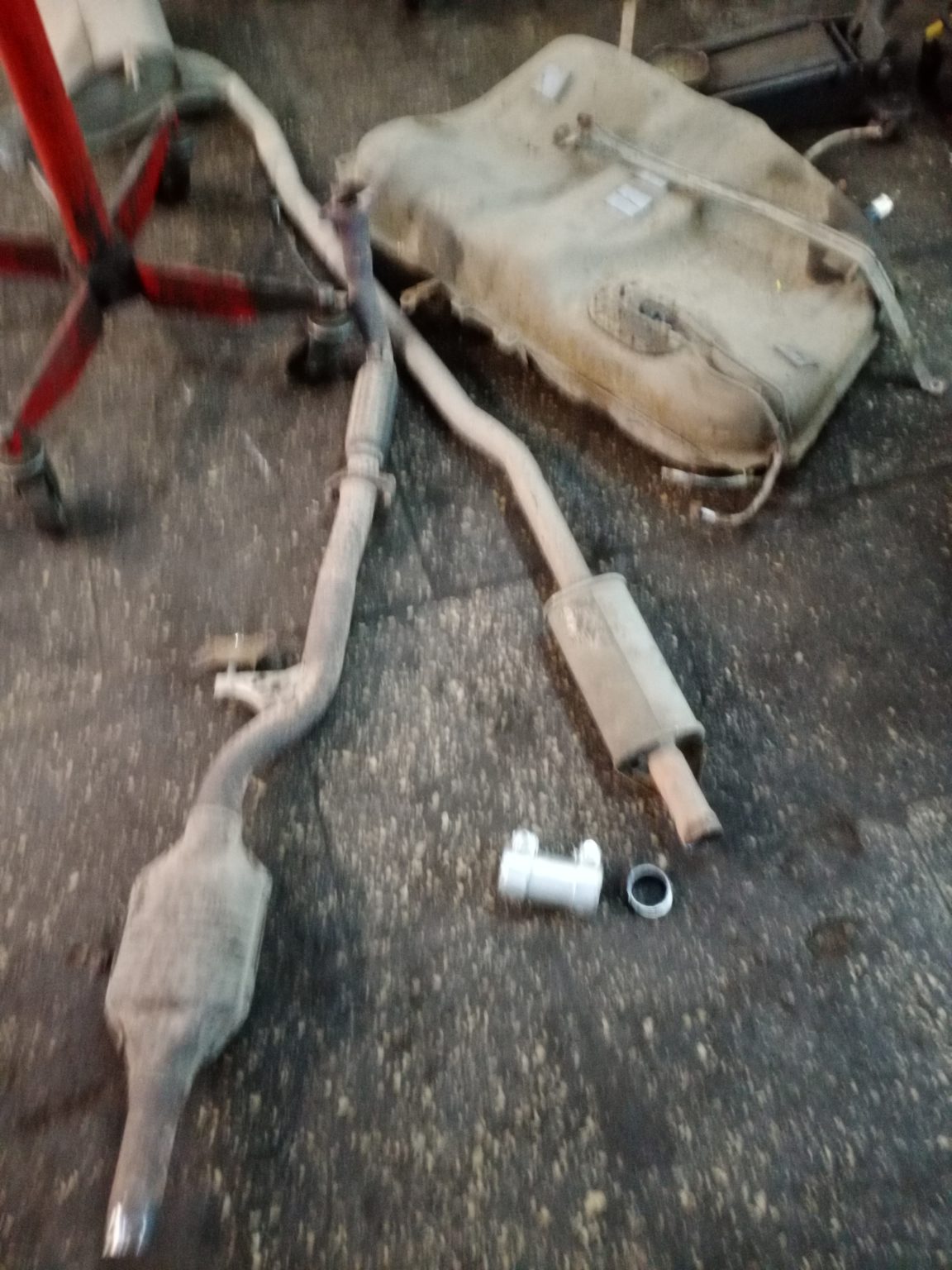

На кадре — снятые с машины бензобак и глушитель: они лежат рядом на полу цеха. Всё, что закрывало доступ к магистрали, демонтировано, и трасса теперь открыта по всей длине. Тут же — новые детали, которые встанут на место изношенных.

Попутно осмотрели и сами снятые узлы: состояние бака, креплений глушителя, соседних топливных линий. Если по пути обнаруживается что-то, требующее внимания, клиент узнаёт об этом до сборки, а не после.

Снятые бензобак и глушитель на полу цеха: открыт доступ к тормозным трубкам — автосервис автотело.рф

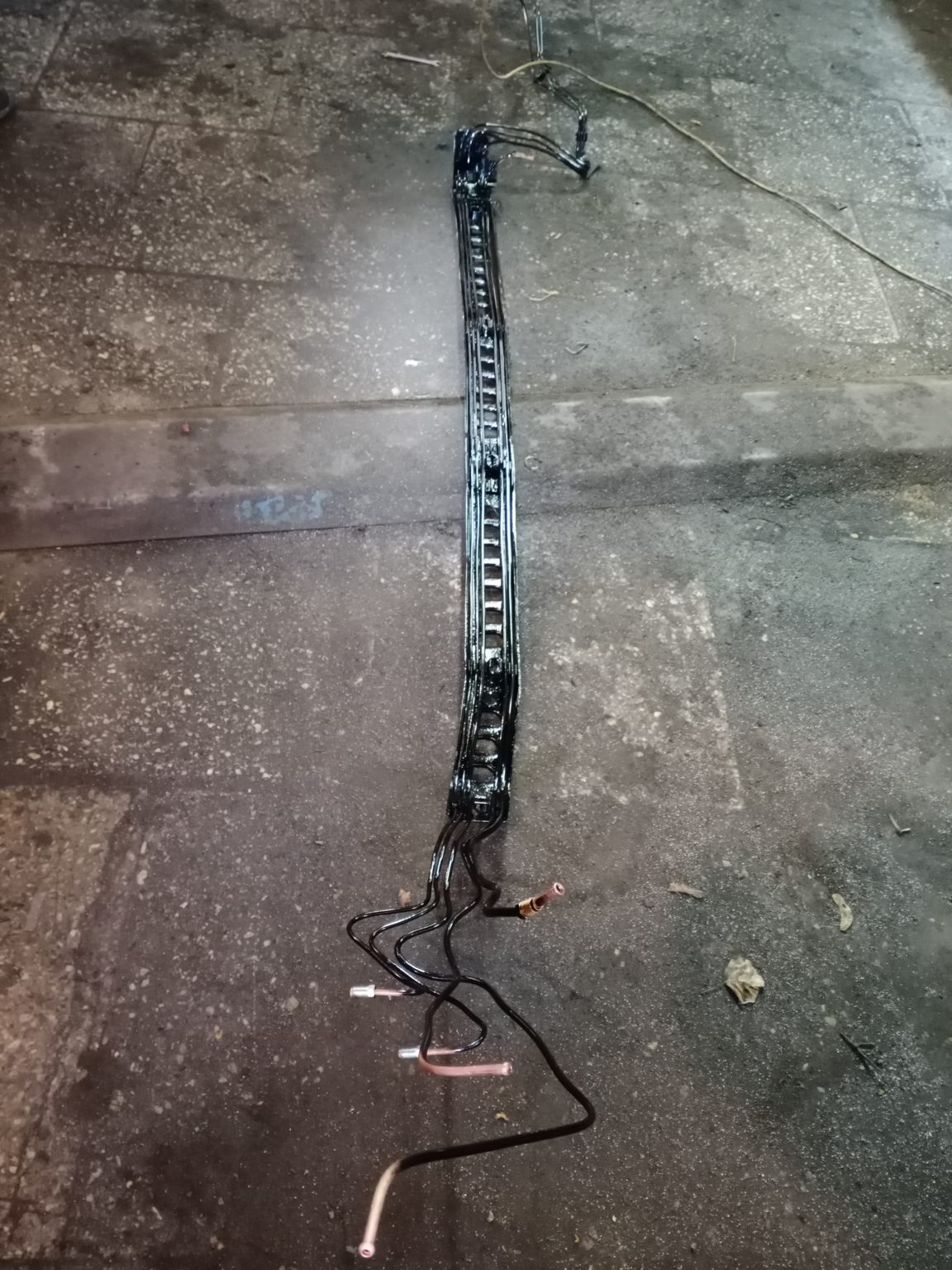

Снятые тормозные магистрали со штуцерами рядом с инструментом мастера — автосервис автотело.рф

Снятые магистрали и инструмент мастера: ржавчина идёт по всей длине, а не одним пятном — металл устал.

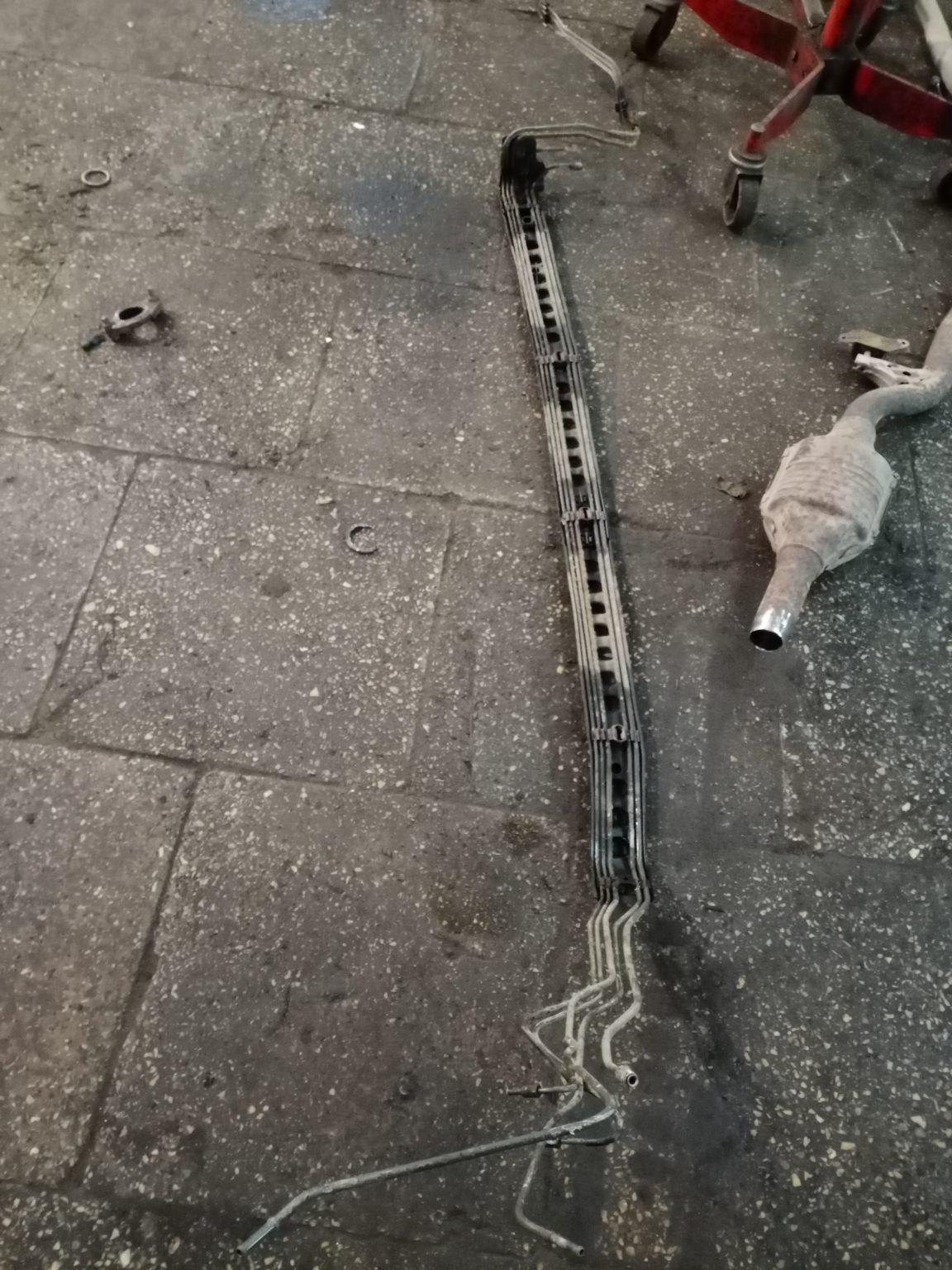

Старая тормозная трубка Toyota Carina E, снятая с машины — автосервис автотело.рф

Ещё один участок старой трассы: штуцеры прикипели, соединения уже не герметичны и «подтянуть» их нельзя.

Что входит в ремонт тормозной системы Carina E

Мы не меняем «одну деталь»: тормозная система работает как единое целое, и восстанавливать её нужно тоже целиком. В работу вошло всё, от чего зависит торможение:

диагностика с замерами — толщина дисков, состояние колодок, ход поршней, трещины на шлангах;
проточка передних дисков прямо на ступице (если запаса металла не хватает — предлагаем замену);
ревизия суппортов: чистка, смазка направляющих, новые пыльники и колодки;
новые медные трубки по снятым образцам, новые тормозные шланги и задние цилиндры;
сборка контура, прокачка новой жидкостью и проверка педали перед выдачей машины.

Новые медные трубки: изготовление и прокладка

Новые магистрали делаем сами — из меди, по образцам, снятым с машины. Это принципиальный момент: готовая трубка из каталога не повторяет заводскую трассу Carina E, её приходится «дотягивать» руками, а в таких местах появляются натяги, потёртости и заломы. Мы копируем каждый изгиб со старой детали, поэтому новая линия встаёт в штатные клипсы и кронштейны как заводская.

Почему медь? Она корродирует заметно медленнее стали, легко гнётся без заломов и спокойно живёт под днищем, где зимой соль и реагенты. Материал берём проверенный — тот же, что используем во всех работах по магистралям, а на изготовленные и установленные тормозные трубки даём гарантию 5 лет.

На кадре — новая магистраль уже на машине: она проложена вдоль днища и закреплена в клипсах. Ровный шаг креплений, никаких провисов, трубка не касается подвижных деталей и горячего выпуска.

Перед тем как закрыть трассу, проходим по всей длине ещё раз: проверяем зазоры, посадку в креплениях и затяжку каждого соединения. Ошибку здесь потом не видно — она проявится либо течью, либо отказом тормозов, поэтому контроль идёт до сборки, а не после первой поездки.

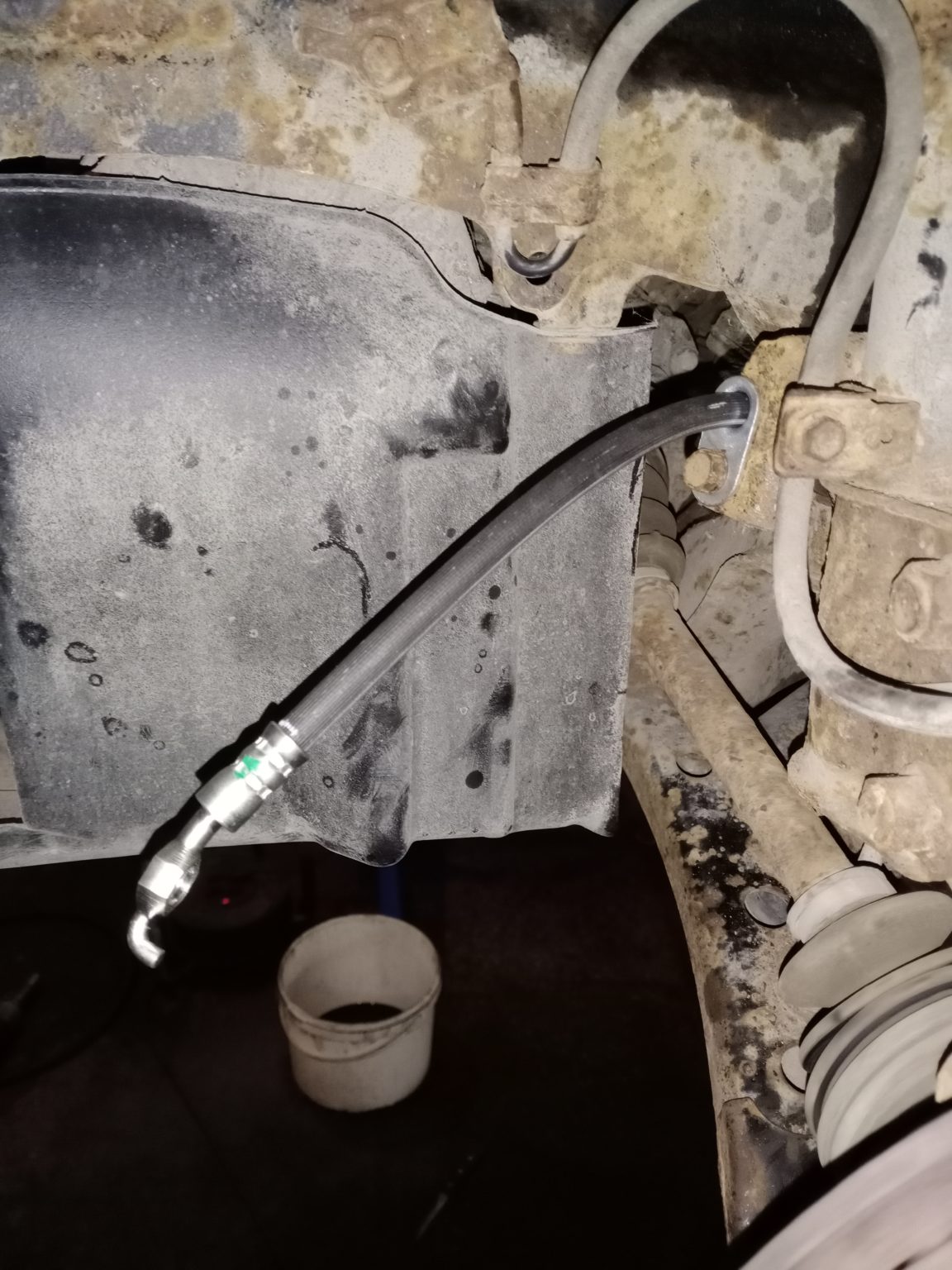

Новая медная тормозная трубка закреплена в клипсах вдоль днища — автосервис автотело.рф

Общий вид снизу: трасса идёт по днищу так же, как её проложил завод, только уже из нового металла. Плюс работы целиком ещё и в том, что мы не собираем магистраль из «кусочков»: каждый лишний стык под днищем — это потенциальная течь, особенно там, где трубка вибрирует вместе с кузовом.

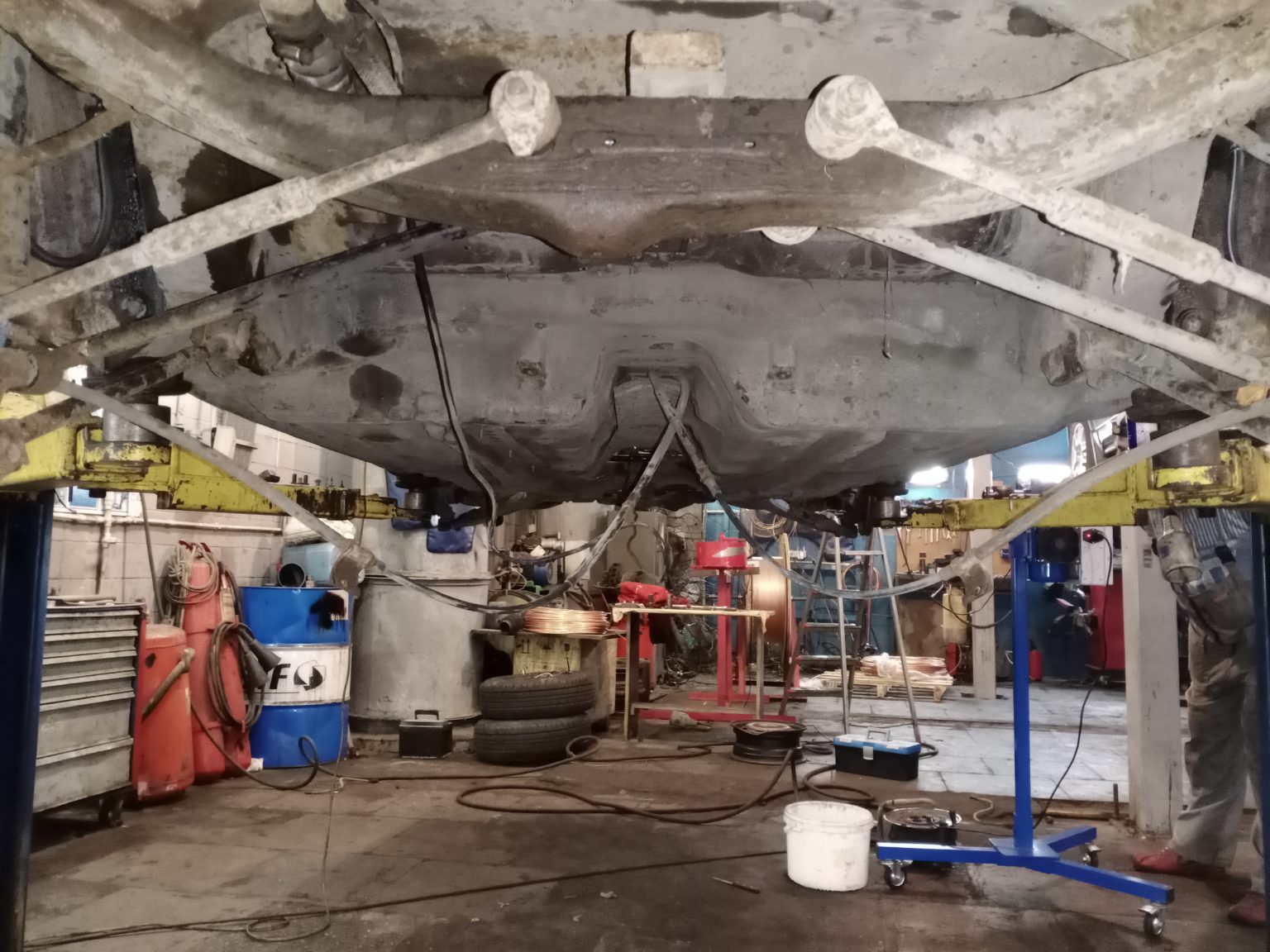

Днище и задняя подвеска Toyota Carina E на подъёмнике: доступ к тормозным магистралям — автосервис автотело.рф

Вид на днище после укладки магистралей: линия закреплена по всей длине, доступ к ней для обслуживания сохранён.

Сомневаетесь, менять трубки или «ещё походят»? Посмотрите на штуцеры и клипсы: под крепежом и на соединениях металл гниёт быстрее всего. Подробнее — в разборе тормозные трубки автомобиля: виды, поломки и правила замены.

Задние тормоза: цилиндры, шланги и колодки

Сзади на Carina E стоят барабанные тормоза, и их состояние напрямую влияет на общую картину: если задний контур не работает, вся нагрузка ложится на передние диски, а педаль становится длиннее. На этой машине тормозные цилиндры закисли — поршни не выходили под давлением, поэтому цилиндры заменили на новые, как и тормозные шланги, на которых уже пошли трещины.

Гибкий шланг опаснее всего: снаружи он выглядит целым, а внутри уже расслоился и работает как обратный клапан — колодки не отходят, барабан греется, машина теряет ход. Поэтому шланги меняем вместе с магистралями.

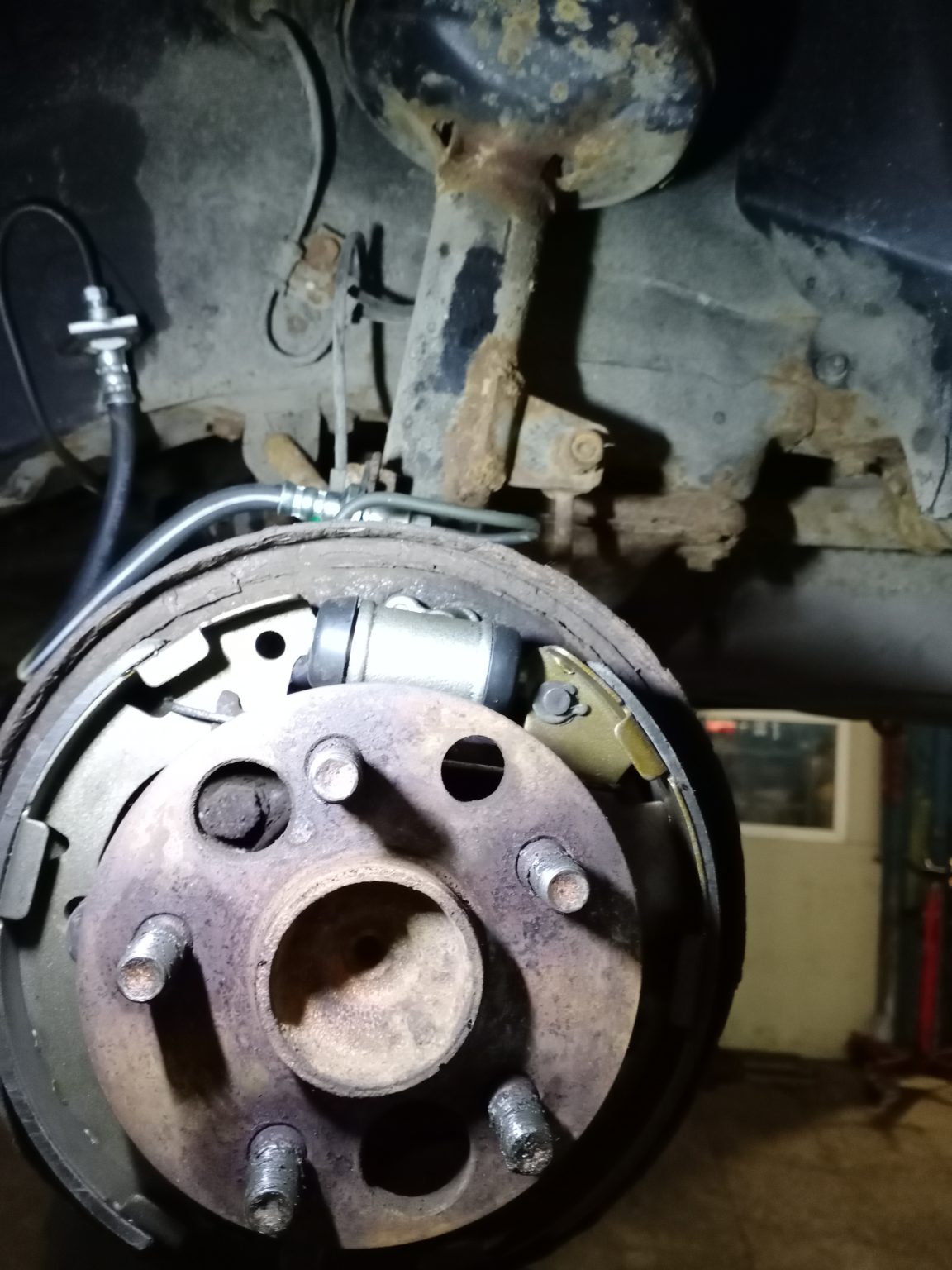

На кадре — задний тормоз со снятым барабаном: видны колодки, распорные пружины и новый тормозной цилиндр между ними. Такая разборка нужна, чтобы проверить механизм целиком: состояние колодок, подвижность поршней, пыльники и посадку трубок в кронштейнах.

Собранный узел должен работать без закусываний: цилиндр давит на колодки, пружины возвращают их на место, барабан садится ровно. Если хоть один элемент подклинивает, заднее колесо начинает тормозить «само» — это заметно по нагреву барабана после поездки.

Задний тормоз со снятым барабаном: новый тормозной цилиндр и колодки — автосервис автотело.рф

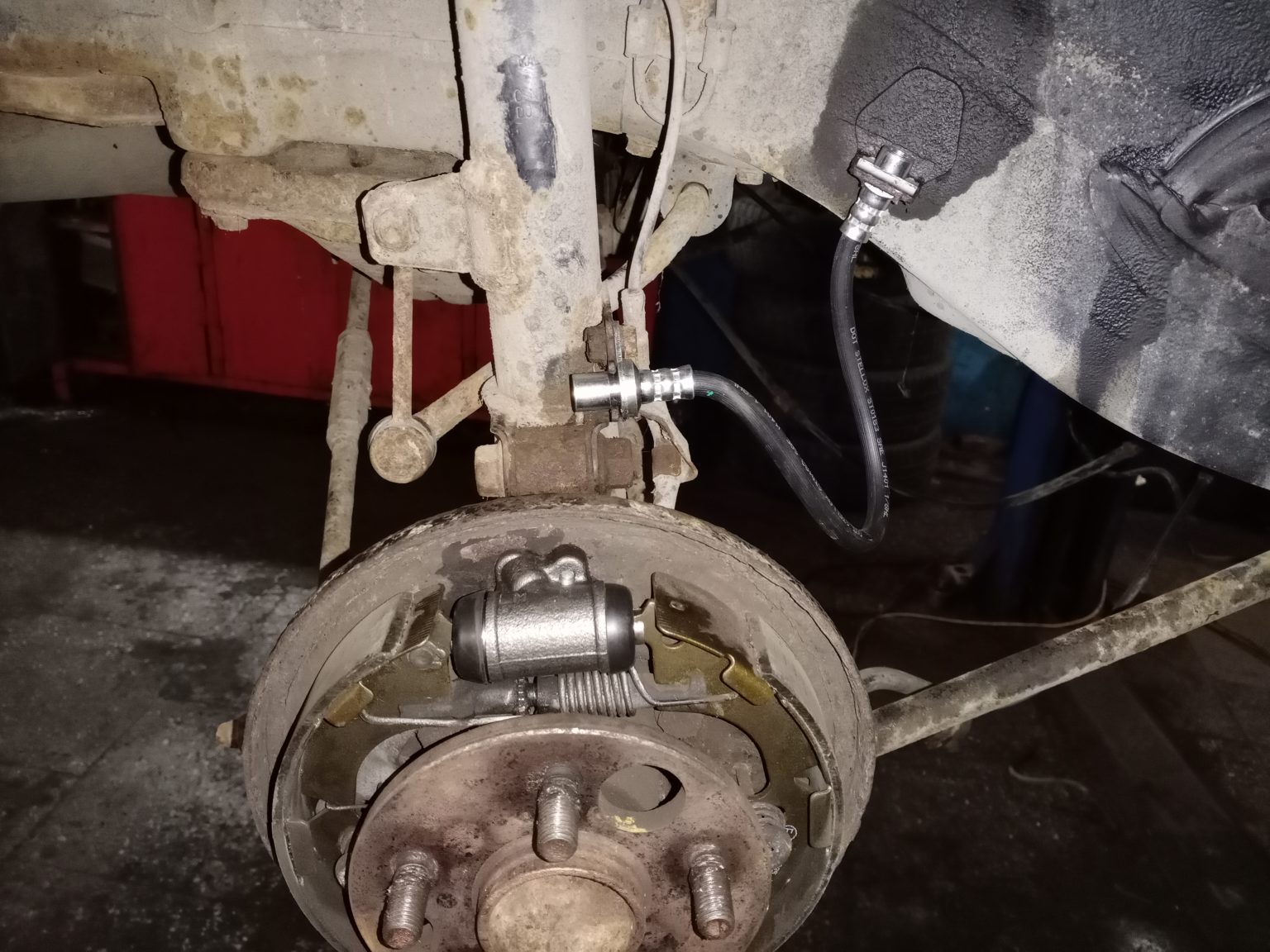

Финальный кадр заднего контура: новый цилиндр, новая трубка и новый гибкий шланг уже соединены между собой. Именно этот переход — от жёсткой магистрали к шлангу и дальше к цилиндру — чаще всего и течёт на возрастных машинах: здесь сходятся резьбовые соединения, резина и вибрация.

Новый задний тормозной цилиндр с новой трубкой и шлангом на Toyota Carina E — автосервис автотело.рф

Задний контур в сборе: новая медная трубка приходит в кронштейн, гибкий шланг соединяет её с новым тормозным цилиндром.

После сборки трубки, штуцеры и соединения обработали антикоррозийным составом: под днищем металл съедает не пробег, а соль и влага.

Прокачка и результат: как машина тормозит теперь

Последний этап — прокачка: в контур заливается новая жидкость, из системы выгоняется воздух, педаль проверяется на каждом колесе. Воздух в магистрали так же опасен, как течь: тормоза становятся ватными, и в критический момент их не хватает.

После прокачки проверили работу узлов и состояние соединений: штуцеры сухие, колодки ходят свободно, торможение ровное. Toyota Carina E уехала с восстановленной тормозной системой — дисками без буртика, новыми медными трубками, шлангами и цилиндрами.

Итог по этой машине: проточили передние диски прямо на ступице, перебрали суппорты, заменили закисшие тормозные цилиндры, потрескавшиеся шланги и сгнившие трубки. Новые магистрали изготовили из меди по снятым образцам, уложили в штатные крепления и обработали антикором, контур собрали, прокачали и проверили на каждом колесе.

Если педаль стала ватной, а на днище видны рыжие трубки — не откладывайте: ремонт тормозной системы дешевле и быстрее, чем последствия отказа тормозов. Мы изготовим и установим тормозные трубки по образцам и восстановим весь контур — подробнее на странице ремонт и изготовление тормозных трубок в Королёве.

Другой наш кейс по этой же машине — замена тормозных и топливных трубок Toyota Carina E: там мы меняли обе системы сразу.
