Обрыв ремня ГРМ Opel Zafira Z18XE: ремонт ГБЦ — фотоотчёт
Opel Zafira Z18XE: обрыв ремня ГРМ и ремонт ГБЦ — фотоотчёт
Opel Zafira с двигателем 1.8 16V Z18XE приехала на ремонт: не заводится, стартер крутится, но двигатель не запускается. Пробег — 129 000 км. Диагностика заняла минуту: стартер крутил «в пустоту», а под крышкой ремня ГРМ обнаружился порванный ремень. На Z18XE обрыв ремня почти всегда означает встречу клапанов с поршнями — ниже полный разбор, капремонт головки и сборка с новым комплектом ГРМ.
Opel Zafira Z18XE: не заводится — оборвало ремень ГРМ

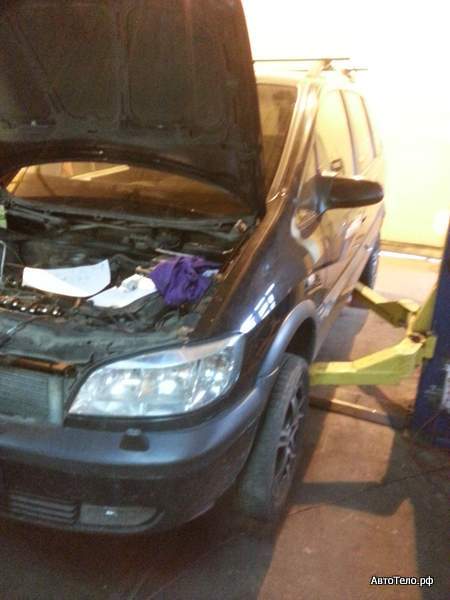

Опель Зафира на подъёмнике. Со слов владельца — автомобиль не заводится: стартер крутится, а двигатель не запускается.
По лёгкой, «пустой» прокрутке стартера мы сразу заподозрили привод ГРМ: так мотор ведёт себя, когда теряет компрессию.
Сняли крышку — ремень порван. Для Z18XE это не просто «поменять ремень»: двигатель «встречный», и поршни уже ударили по клапанам.
Машину привезли на эвакуаторе, поэтому до сервиса её не «докручивали» — это важно: каждое вращение стартера после обрыва ремня увеличивает ущерб.

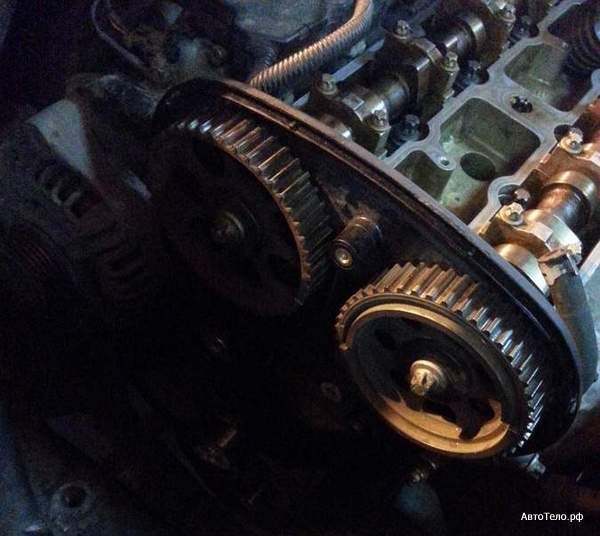

Доступ к приводу ГРМ открыт: видны шкивы распредвалов и остатки оборванного ремня.
Готовим головку блока к снятию: разбираем привод ГРМ и навесное оборудование.
Признаки обрыва ремня ГРМ
Заподозрить обрыв ремня ГРМ можно до разборки — по поведению машины:
Точный диагноз ставим после осмотра: снимаем крышку ремня и при необходимости проверяем компрессию. Чем раньше заглушить мотор после обрыва, тем ниже шанс, что коленвал «довернёт» поршни.
Не стоит «проверять» догадку попытками завести двигатель: если ремень уже оборван, каждый запуск — это дополнительный удар поршней по клапанам.
- стартер крутится непривычно легко и «в пустоту»;
- двигатель не схватывает, вспышек нет;
- при прокрутке не слышно привычного сопротивления сжатия;
- под крышкой ремня видно повреждённый или смещённый ремень.
Клапаны после встречи с поршнями

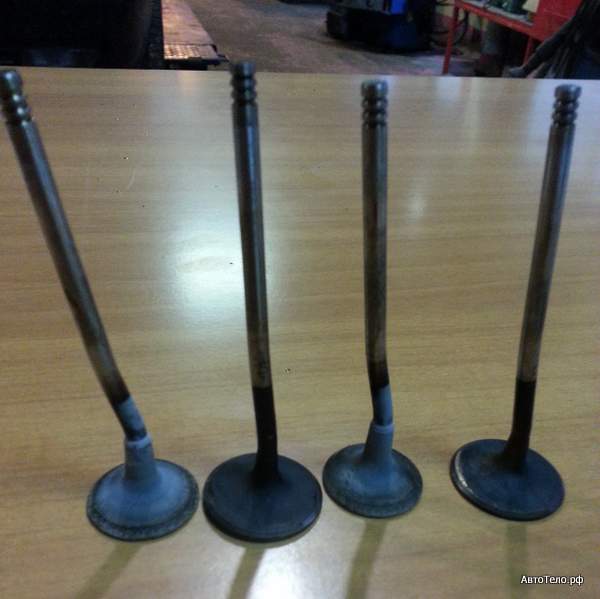

Клапаны после удара: стержни загнуты.

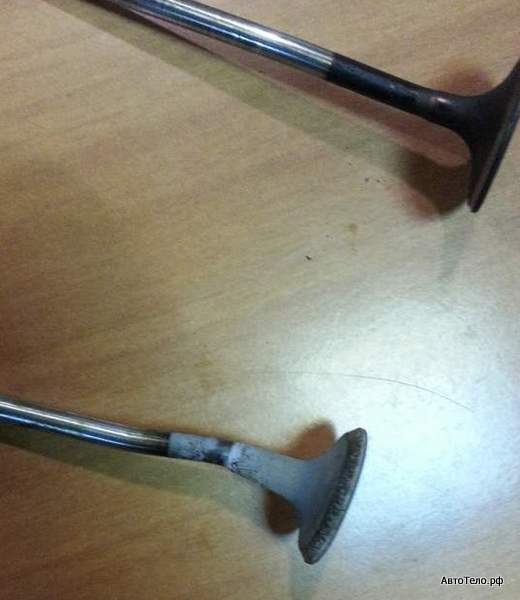

Встреча с поршнями не оставляет клапанам шанса — под замену.
Почему на Z18XE гнёт клапаны
Z18XE — «встречный» двигатель: ход поршня перекрывает клапаны. Пока ремень цел, всё работает штатно, но стоит ему порваться — распредвалы останавливаются, а коленвал продолжает толкать поршни вверх.
Результат — удар, загнутые клапаны и почти всегда ремонт головки блока. Именно поэтому ремень ГРМ меняют по регламенту, а не «когда порвётся».
Капитальный ремонт головки блока Z18XE
Что входит в капремонт ГБЦ
Мы делаем головку «под ключ», а не меняем только клапаны:
Каждую снятую деталь моем и очищаем: на сборке чистота — это не эстетика, а гарантия того, что прокладка и герметик лягут ровно и соединение не потечёт.
- снятие и разборка головки блока;
- мойка, очистка и дефектовка;
- замена клапанов, притирка сёдел и фасок;
- замена маслосъёмных колпачков;
- опрессовка — проверка герметичности;
- замена сальников распредвалов;
- сборка и установка с новой прокладкой ГБЦ.
Основные работы идут на снятой головке: дефектовка, замена клапанов, притирка сёдел.

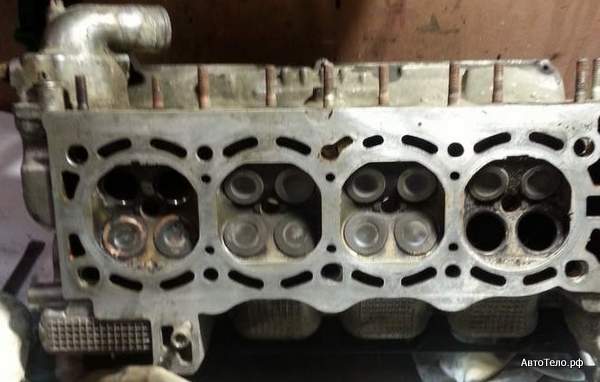

Ремонт головки блока после обрыва ремня ГРМ.

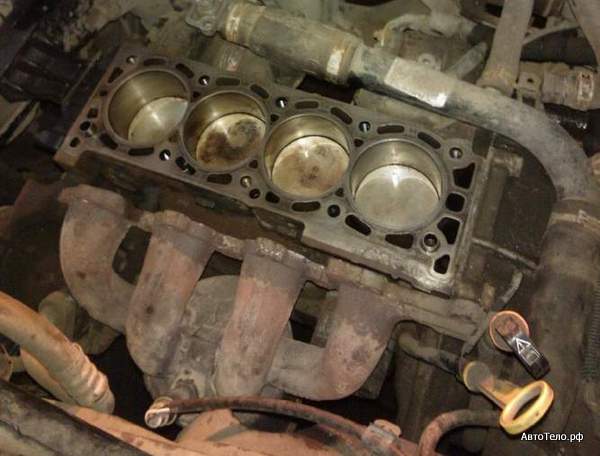

Привалочная плоскость: убираем остатки старой прокладки ГБЦ.
Плоскость очищена — можно ставить отремонтированную головку.
Порядок работ при обрыве ремня ГРМ
Мы работаем по понятному алгоритму — так исключаем «сюрпризы» на сборке:
- диагностика: подтверждаем обрыв ремня и оцениваем последствия для двигателя;
- разборка: снимаем привод ГРМ, навесное оборудование и головку блока;
- дефектовка головки: клапаны, сёдла, направляющие, маслосъёмные колпачки;
- ремонт: замена клапанов, притирка сёдел и фасок, опрессовка;
- подготовка блока: очистка привалочной плоскости от старой прокладки;
- сборка: новая прокладка ГБЦ, новые сальники, моменты затяжки — по мануалу;
- привод ГРМ: новый комплект — ремень и ролики, укладка по меткам;
- запуск: масло, антифриз, фильтр и контрольная проверка.
Частый вопрос: можно ли обойтись без ремонта головки
Иногда владельцы надеются, что клапаны «пострадали не сильно», и достаточно поставить новый ремень. На практике даже внешне ровный клапан после удара может потерять герметичность: микротрещины и деформация тарелки глазом не видны, а компрессия падает.
Поэтому мы снимаем головку, дефектуем клапаны и сёдла и обязательно делаем опрессовку. Это дешевле, чем через месяц снова разбирать мотор — уже по гарантии и второй раз подряд.
Сборка: новые сальники, прокладка и комплект ГРМ

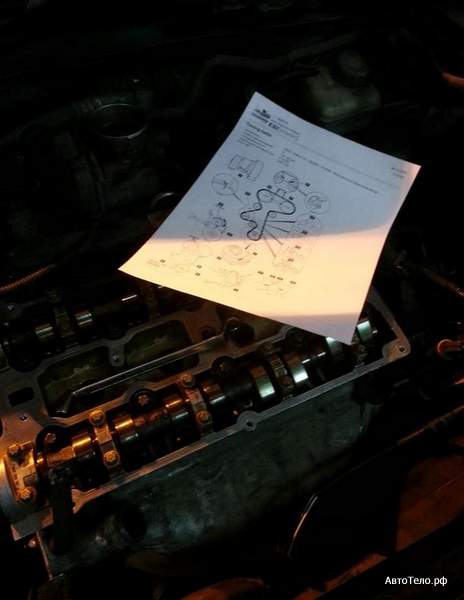

Опыт опытом, а мануал производителя всегда рядом. Моменты затяжки и положение меток мы сверяем по инструкции, а не «по памяти».
Ремонт головки к этому моменту произведён: клапаны заменены, сальники распредвалов и клапанов поменяны, герметичность проверена.

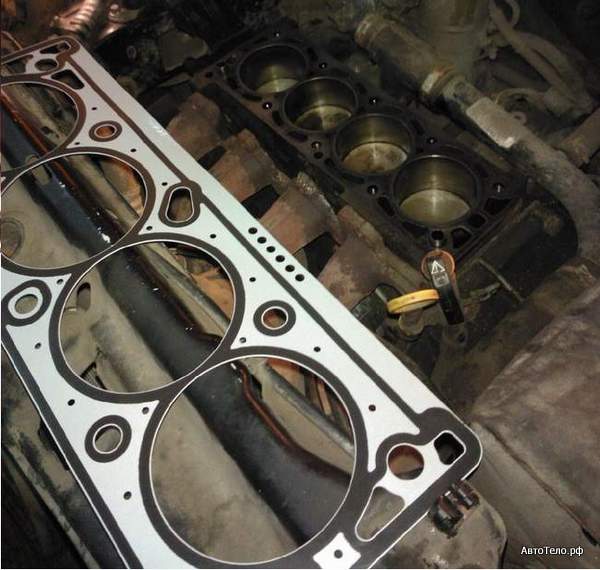

Собираем двигатель с новой прокладкой ГБЦ — только так гарантируется отсутствие подтёков.
Все детали, которые снимались по пути, прикручиваем на место в обратном порядке: разборка и сборка у нас идут по одному и тому же маршруту, чтобы ничего не осталось «лишним».
Головка после ремонта: клапаны и сёдла в порядке, герметичность проверена.

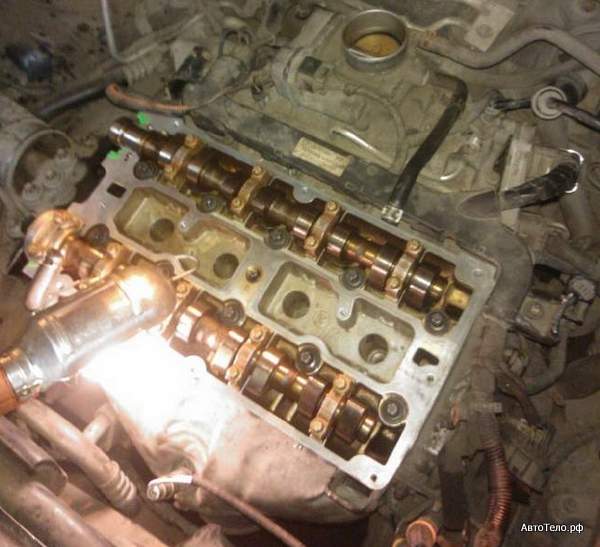

При установке сальников используем дополнительное уплотнение спецгерметиком.

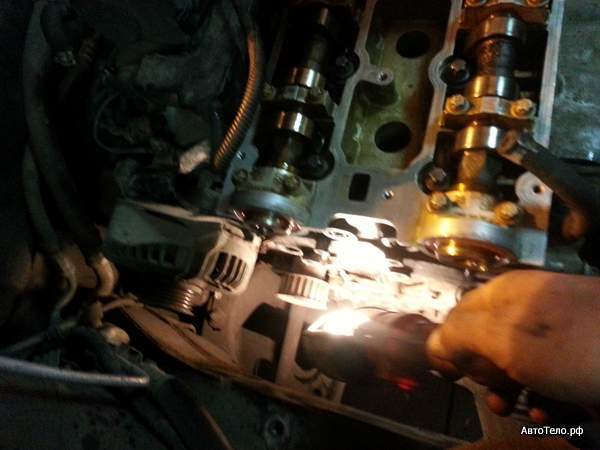

Замена сальников распредвалов: ставим только новые детали.

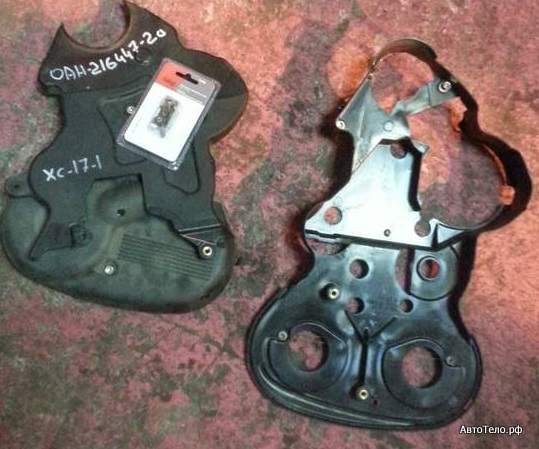

Оригинальные детали и крепёж — ставим на место по мануалу.

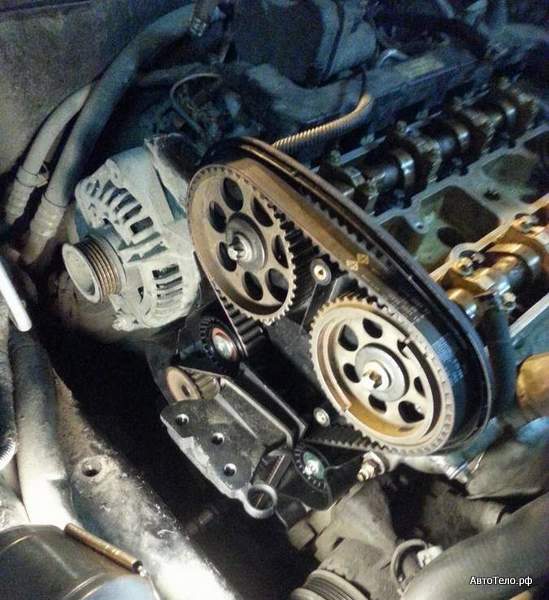

Установили новый комплект ГРМ — сам ремень и ролики: строго по мануалу и по меткам.
Заодно заменили приводной ремень и его натяжитель.
Помпу по настоянию владельца не меняли. Мы всегда предупреждаем в таких случаях: если насос потечёт, процедуру с ремнём придётся повторять.

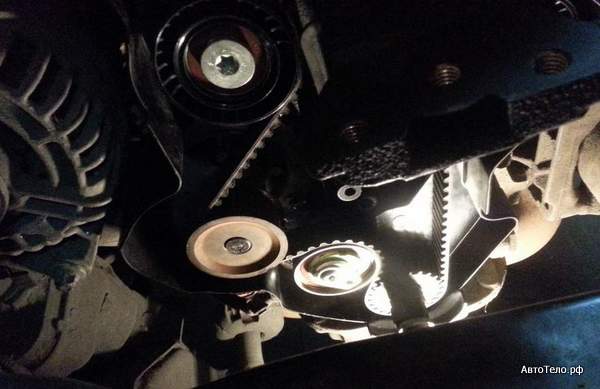

Ремень уложен по меткам, натяжение выставлено.
Натяжной и обводной ролики — новые.
Запуск: двигатель завёлся и машина поехала

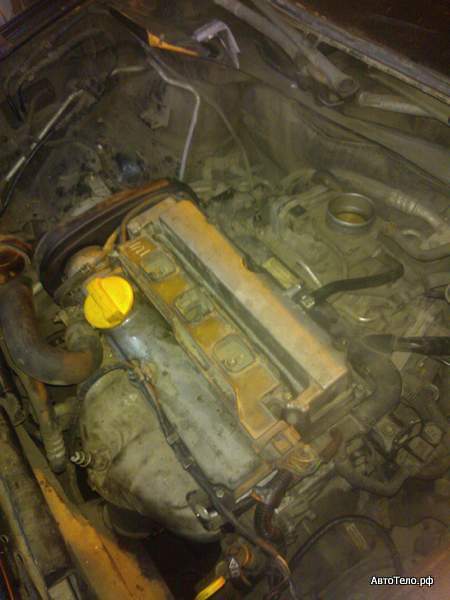

Двигатель собран. Осталось залить свежий антифриз и моторное масло и поставить новый фильтр.
Запуск прошёл штатно: двигатель завёлся, автомобиль поехал. Ремонт завершён.
После обкатки рекомендуем вернуться на контрольный осмотр: проверить уровень масла и антифриза, отсутствие подтёков и работу двигателя под нагрузкой.
Почему происходит обрыв ремня ГРМ
Мистики здесь нет. Пробег этого автомобиля — 129 000 км, тогда как ресурс ремня ГРМ и комплектующих не превышает 100 000 км. И это для нормальных условий эксплуатации — а наши условия мягкими не назовёшь: перепады температур, реагенты, городские пробки.
Кроме пробега важен возраст: срок службы ремня ГРМ — не более пяти лет эксплуатации. Ремень, который «ходит» дольше, — это лотерея с предсказуемым финалом.
В этом случае ремень прошёл примерно на 30% больше, чем гарантировал автопроизводитель. Если бы работы по замене ремня выполнили вовремя, расходы были бы меньше примерно в три раза: ремень с роликами стоит несопоставимо дешевле капитального ремонта головки блока.
Важно понимать: ресурс ремня ГРМ — это предел, а не «рекомендация». Производитель указывает и пробег (обычно до 100 000 км), и срок службы (до пяти лет) — ремень меняют по тому, что наступит раньше.
Ремень, который растягивается, стирается или намокает в масле из-под сальника, теряет прочность задолго до внешне заметных повреждений. Поэтому «на вид он нормальный» — не аргумент, чтобы отложить замену.
Отдельно про комплектующие: ролики и натяжитель меняются вместе с ремнём. Новый ремень, поставленный на старый «уставший» ролик, рвётся точно так же, а то и быстрее.
Резюме простое: обслуживайте автомобиль в специализированном автосервисе, где есть профессиональные мастера-мотористы и где вы получите грамотный совет. Это убережёт от лишнего стресса и расходов.
Своевременно заменённый ремень ГРМ дешевле, чем ремонт головки блока после обрыва. Мы делаем и то, и другое — но первое для владельца спокойнее.
