Замена тормозных трубок Land Rover Discovery 3: сгнили магистрали заднего контура
Замена тормозных трубок Land Rover Discovery понадобилась после того, как педаль стала мягкой и «провалилась»: под днищем нашли рыжие магистрали и подтёк тормозной жидкости у задней оси. Участок у моторного щита оказался живым, поэтому сделали частичную замену — изготовили новые медные трубки по образцам и соединили их со сталью муфтой. Чтобы получить нормальный доступ, сняли глушитель: на Discovery он закрывает как раз то место, где трубки уходят к задней оси. В отчёте 14 кадров: осмотр на подъёмнике, снятая труба, гибка и вальцовка, укладка новых магистралей по штатному маршруту.
Land Rover Discovery 3 в ремзоне: что приехало в ремонт
Белый Discovery приехал своим ходом, и внешне с ним всё было в порядке: аккуратный кузов, свежая мойка, ни следа аварии. Владелец обратился по другому поводу — педаль тормоза стала мягкой, а на парковке под машиной оставалось влажное пятно. Для Discovery это классическая история: стальные магистрали под днищем работают рядом с колесом, которое поднимает на них грязь, воду и соль, и в этих условиях заводская сталь живёт заметно меньше, чем хотелось бы.
Мы подняли машину на подъёмнике, сняли колёса и прошли трассу от моторного щита до задней оси. Диагноз подтвердился быстро: магистрали заднего контура в рыжине, под креплениями металл мягкий, а в одном месте трубка уже мокрая — именно там и уходила тормозная жидкость. Шланги, суппорты и диски проверили отдельно: по ним вопросов не было, поэтому городить полную замену системы не стали, а сделали ровно тот объём, который нужен машине.

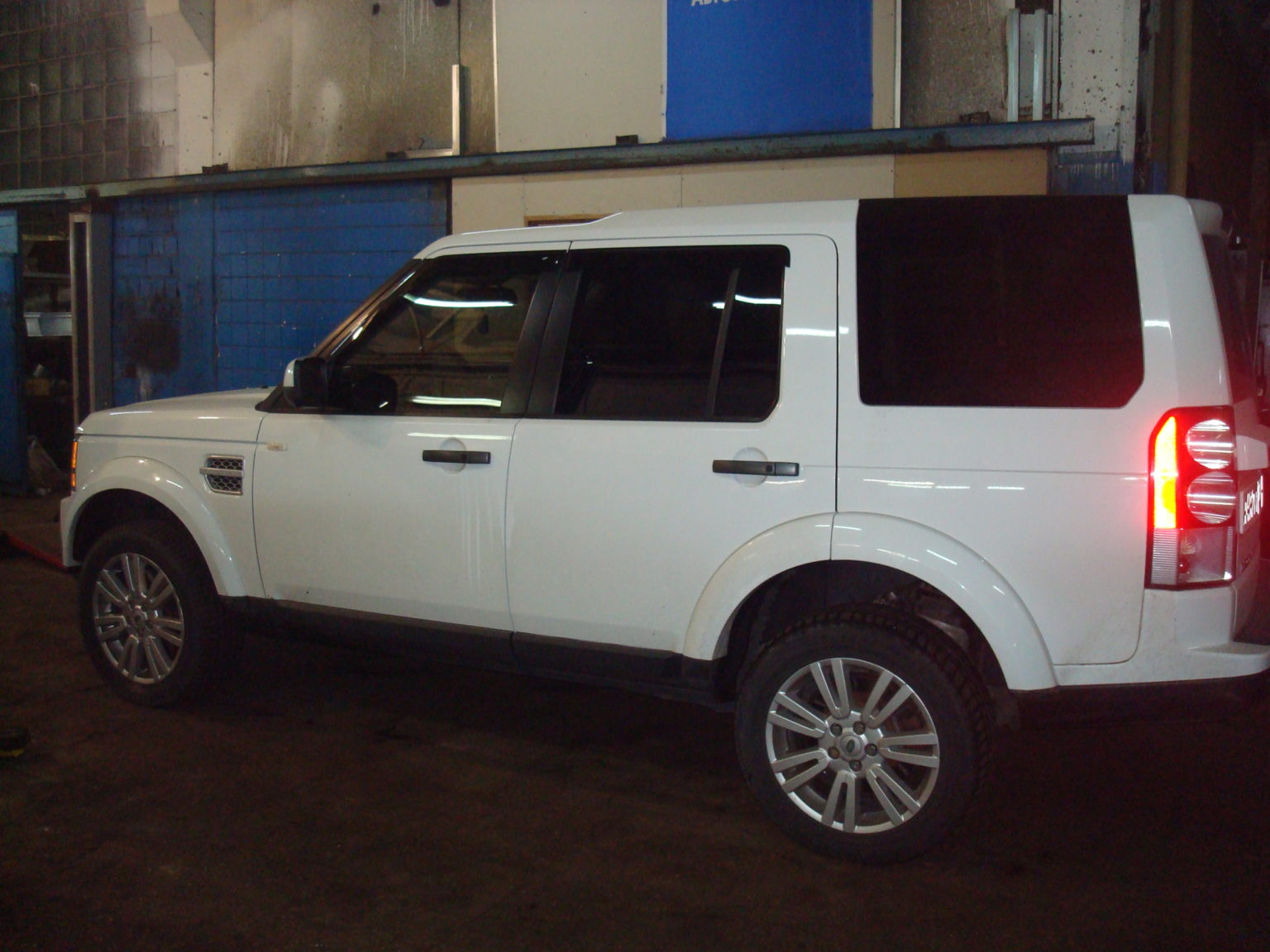

Land Rover Discovery 3 в ремзоне: машина поднята, начинаем осмотр тормозных магистралей по всей длине днища.
Осмотр на подъёмнике: где бежит тормозуха
Первое, что видно снизу, — как выглядит «живая» магистраль снаружи и что под ней на самом деле. Трубка, которая на первый взгляд кажется просто пыльной, под слоем грязи оказывается рыжей: коррозия идёт под креплениями и хомутами, там, где металл постоянно мокрый и не просыхает. Снаружи такой участок может казаться целым, но стенка уже потеряла толщину, и именно на нём появляется первый подтёк.
Мы проходим всю трассу руками и с фонарём: смотрим состояние трубок, креплений, шлангов и мест, где магистраль подходит к колесу. Быстрее всего сдаются участки у задней оси — они ближе всего к дороге, и там же находятся подвижные элементы подвески, которые поднимают на трубки всю зимнюю смесь.

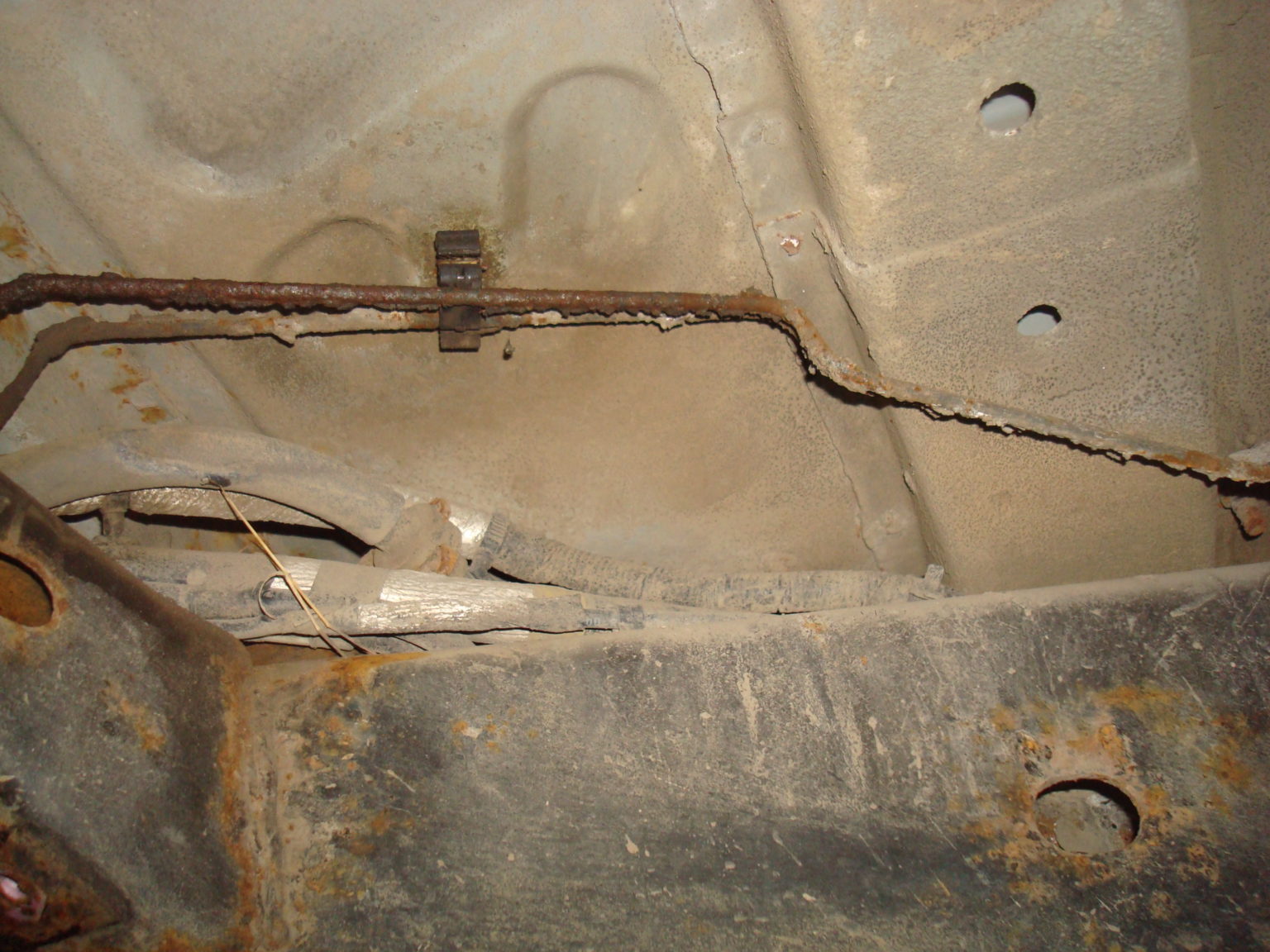

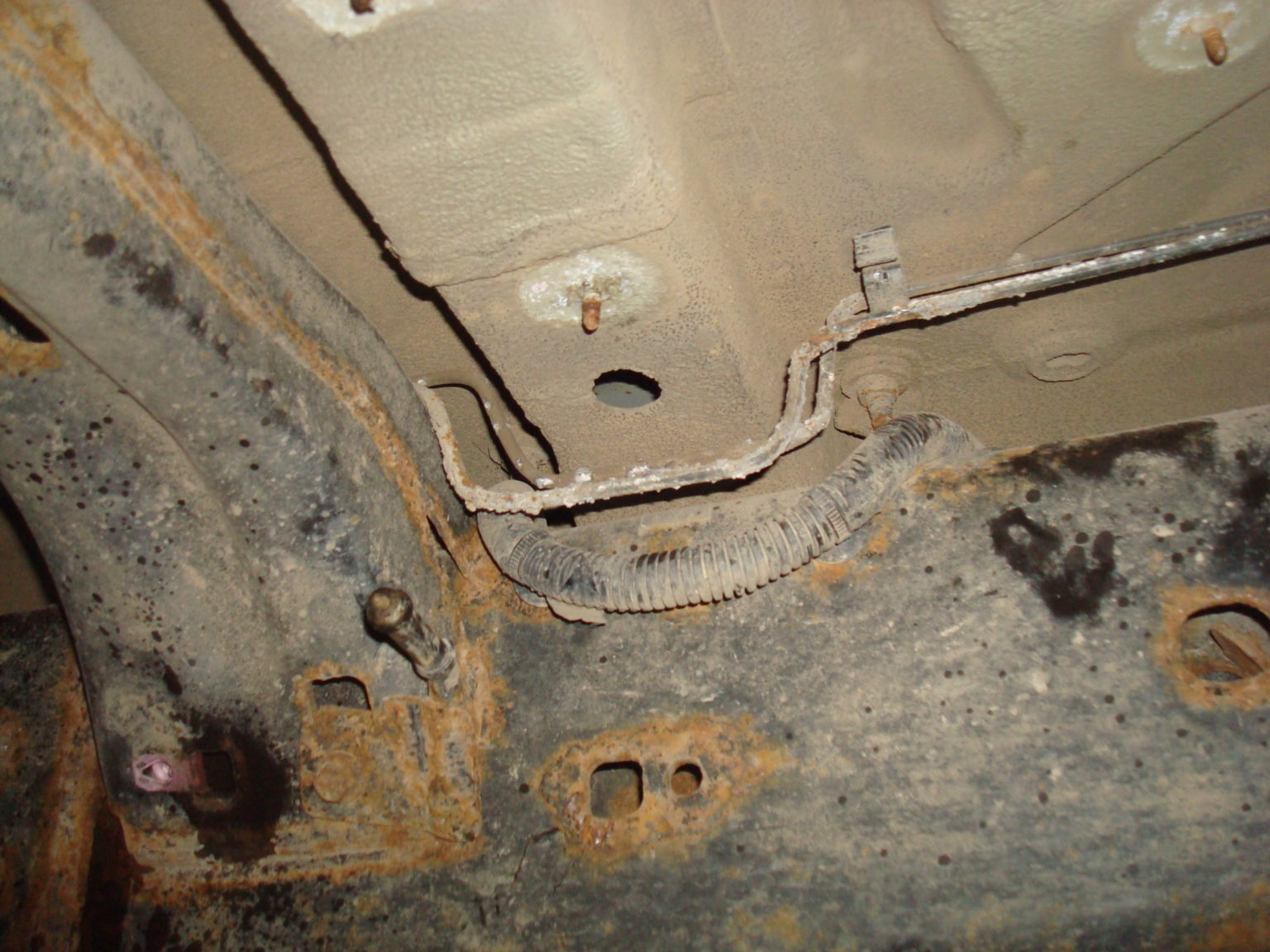

Та самая магистраль: трубка идёт по лонжерону, под креплениями металл уже рыжий, а рядом — гофра и подвижные детали подвески.

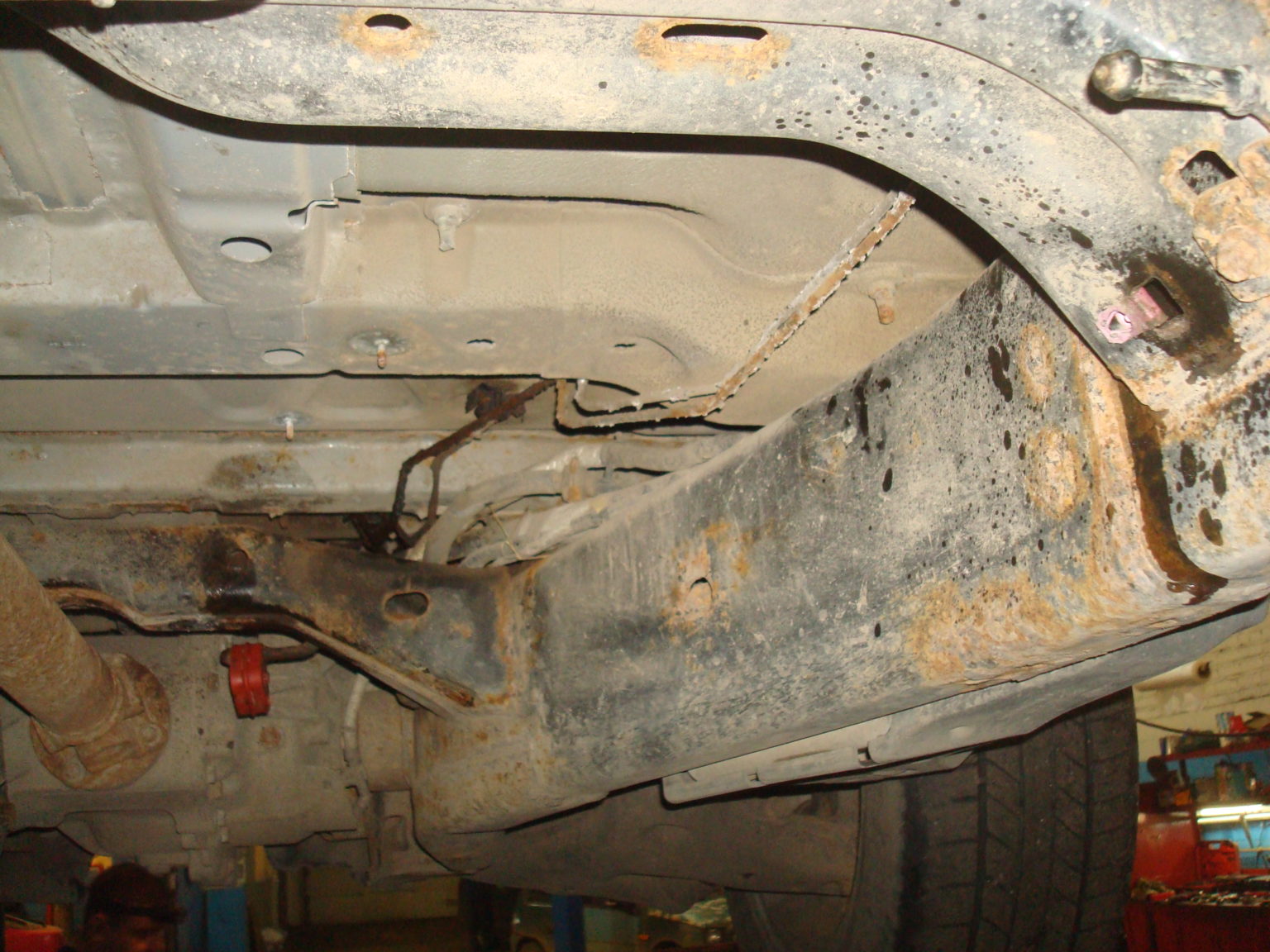

Задняя часть днища — здесь сходятся магистрали, кронштейны и рычаги. Именно в этой зоне мы нашли место утечки: тормозная жидкость уходила по чуть-чуть, поэтому владелец долго не замечал проблему, пока педаль не стала мягкой.

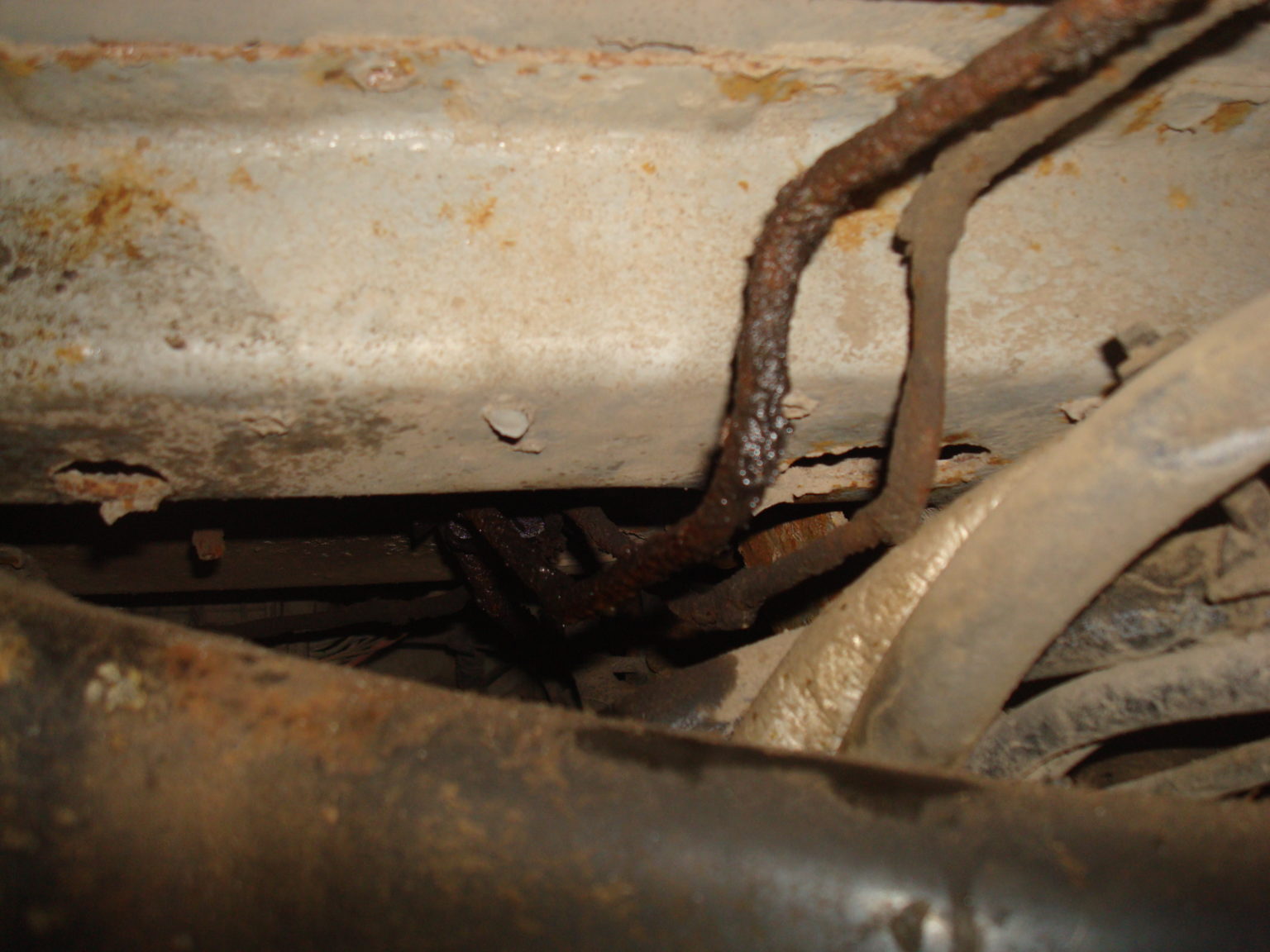

Тот же участок крупным планом: трубка уже с «шуфой», под креплением металл тёмный и рыхлый. Такой участок нельзя спасти зачисткой — его вырезают и меняют целиком, вместе с соединением.
Почему на Discovery трубки гниют именно здесь
Причина не в качестве металла, а в условиях работы. Заводская стальная магистраль под днищем живёт в постоянной сырости: сверху — конденсат и грязь, снизу — смесь воды с реагентами, которую поднимает колесо. Плюс собственная вибрация: в местах крепления трубка постоянно трётся о пластиковую клипсу, и по этой потёртости коррозия заходит внутрь металла.
Второй фактор — годы. Машина 2010-х годов: за десять зим трубки успевают покрыться коркой по всей длине, и если менять только прогнивший участок «в лоб», через год сдастся соседний. Именно поэтому мы работаем по трассе целиком: осматриваем её до моторного щита, восстанавливаем крепления и ставим медь там, где сталь уже не держит. Почему для тормозов выбирают медь, а для топлива — сталь, подробно разобрали в статье медные или стальные тормозные трубки.
Днище Discovery снизу: магистраль идёт вплотную к креплениям и кромкам, где вся грязь и остаётся.
Доступ к магистралям: снимаем глушитель

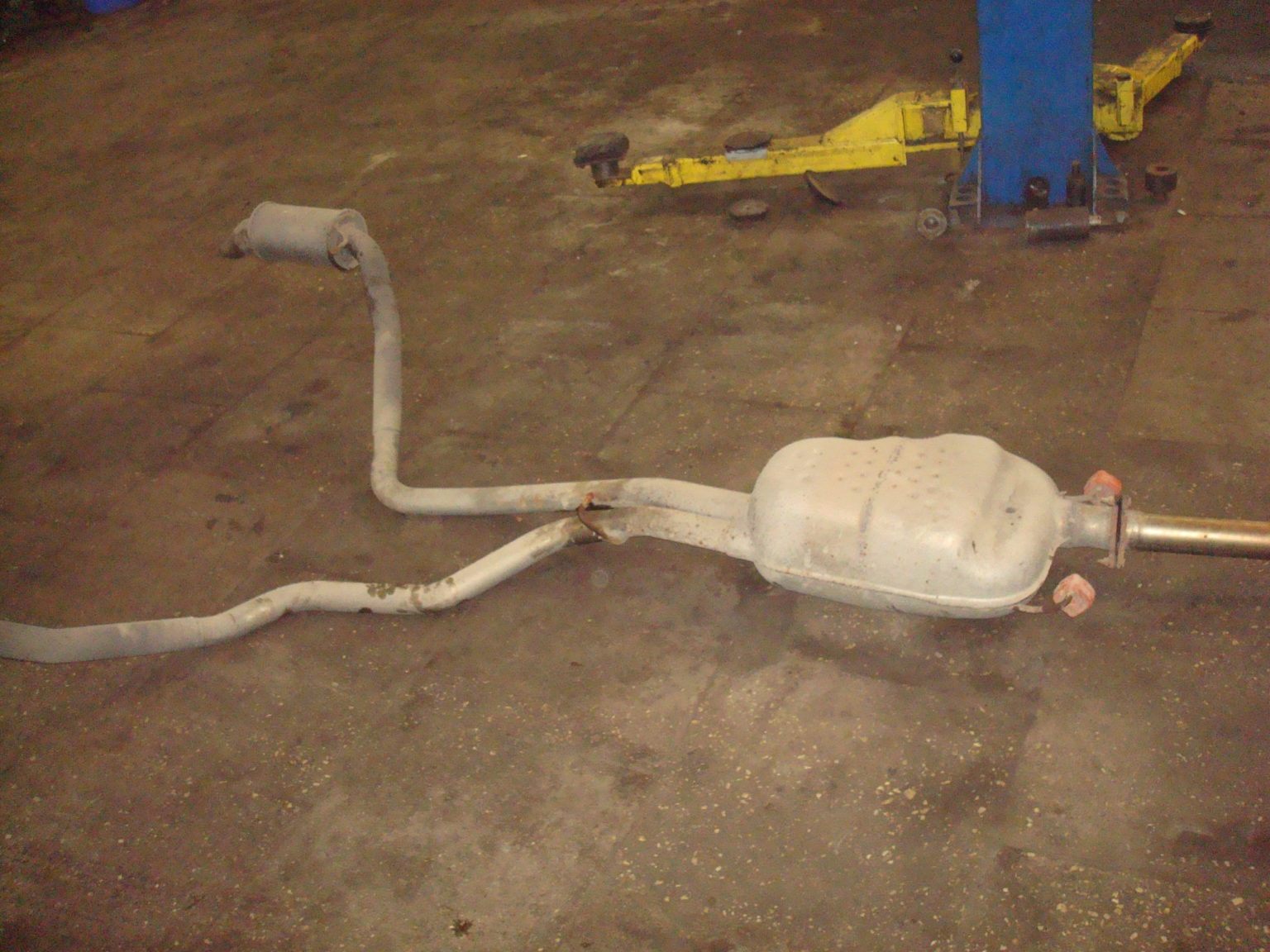

Первое, что делаем по ходу работ, — демонтируем глушитель. На Discovery выпуск идёт как раз вдоль магистралей, и без снятой трубы о нормальной гибке и укладке речи нет: к трубкам не подлезть ни руками, ни инструментом. Поэтому глушитель аккуратно снимаем и откладываем — в конце он встаёт на своё место.

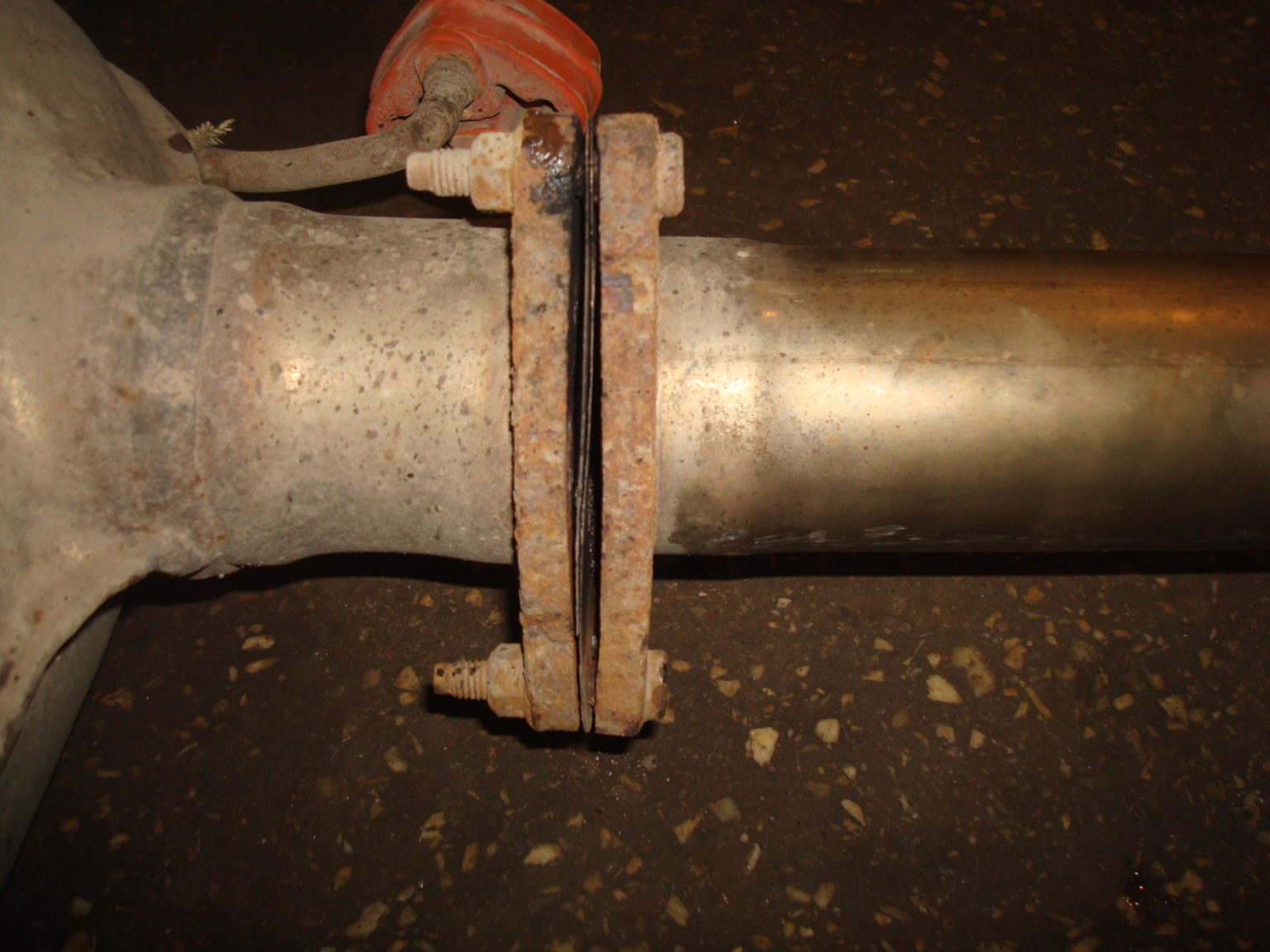

Фланец и прокладка: разъём выпуска достался нам уже в рыжем виде, поэтому при сборке ставим новую прокладку, а сам фланец зачищаем. Прикипевшие болты не «выкручиваем до последнего» — при необходимости меняем крепёж, чтобы потом не ловить сечь на швах.
Изготовление новых тормозных трубок
Новые участки не покупаем готовыми «по каталогу» — гнём по месту, снимая размеры со старой трубки и с кузова. Радиусы стараемся повторить один в один: там, где трубка идёт рядом с рычагами и кронштейнами, запас по зазору минимальный, и лишний изгиб сразу превращается в трение.

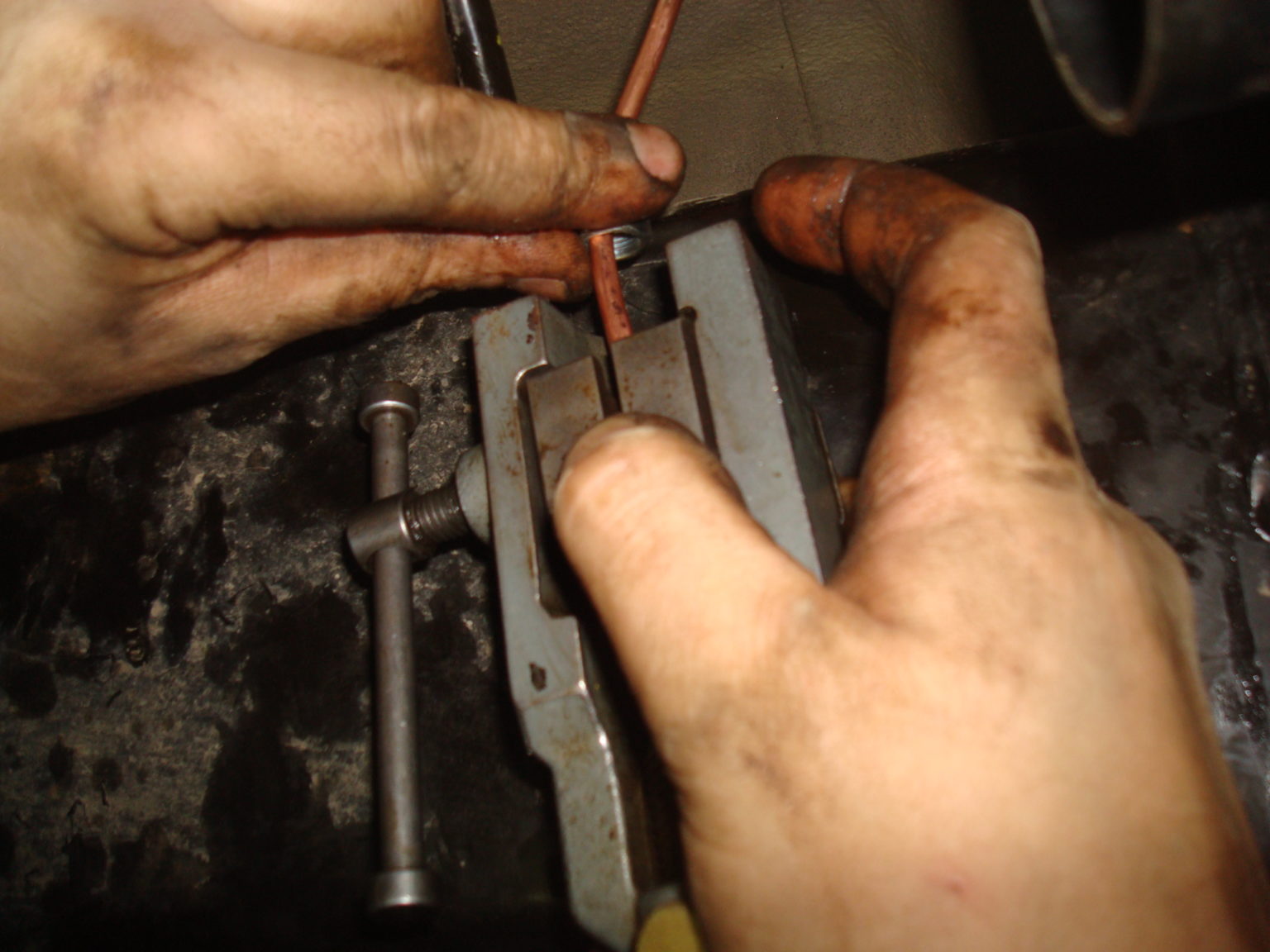

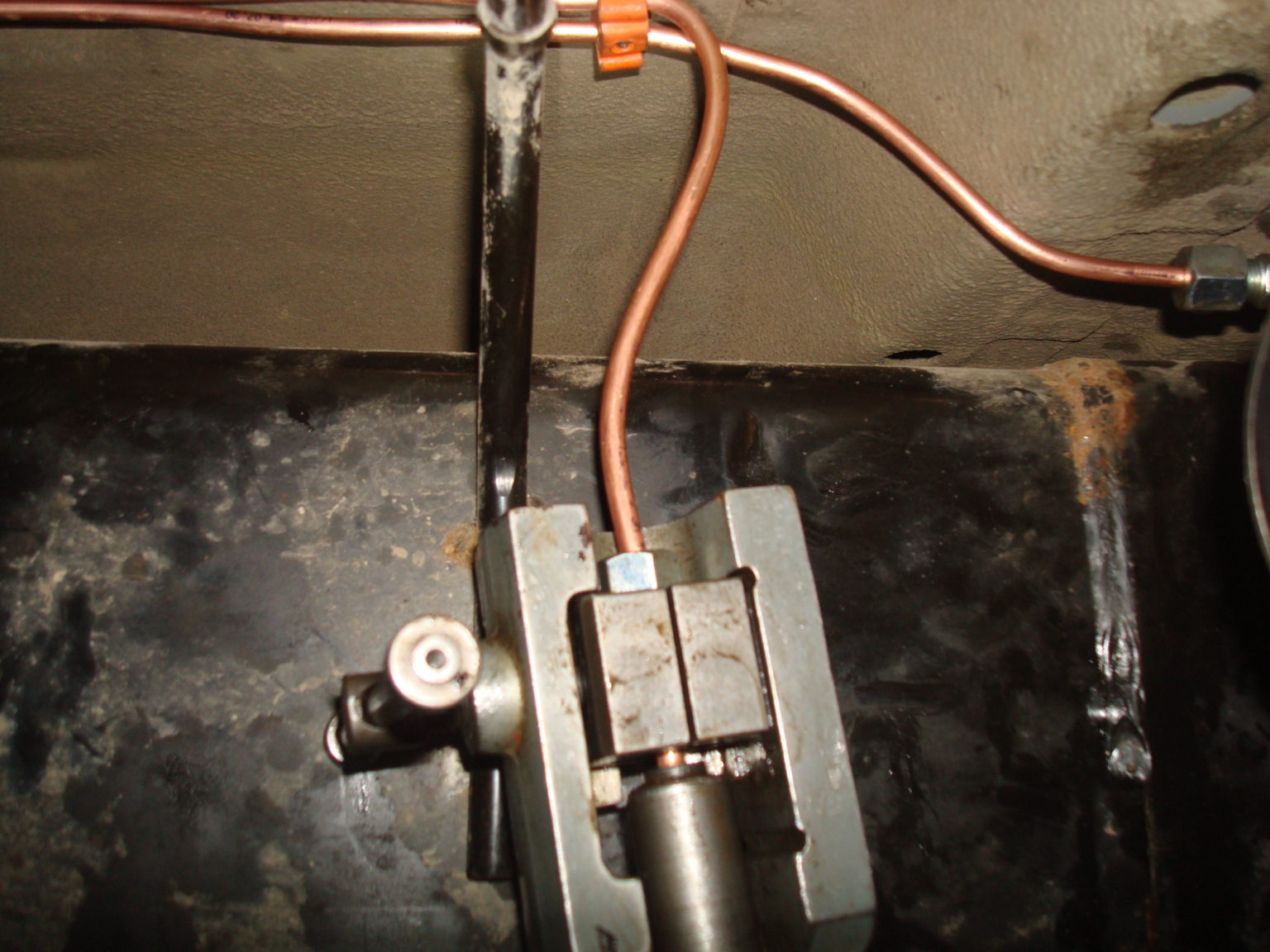

В работе — тот же трубогиб, что и на всех остальных машинах: он не сплющивает трубку и не оставляет заломов на сгибах. Вальцуем конус под штуцер на станке, а не «на глаз» — от качества развальцовки зависит, потечёт соединение или нет. Инструмент, которым это делается, показали отдельно в статье наш любимый инструмент.
Поскольку меняем не всю трассу, ключевой момент — соединение новой меди со старой сталью. Делаем его муфтой с обжимными гайками: стальную трубку режем ровно в живом месте, торцуем, надеваем гайку и обжимаем. Такое соединение держит рабочее давление контура и остаётся разборным — при следующем ремонте его можно разъединить, не трогая всю магистраль.
После гибки каждую трубку проверяем по месту: она должна лечь в штатные крепления без натяга, с ровным зазором до подвижных деталей. Если приходится «дотягивать» трубку силой — значит, геометрия не сошлась, и лучше перегнуть, чем оставлять напряжение в металле.

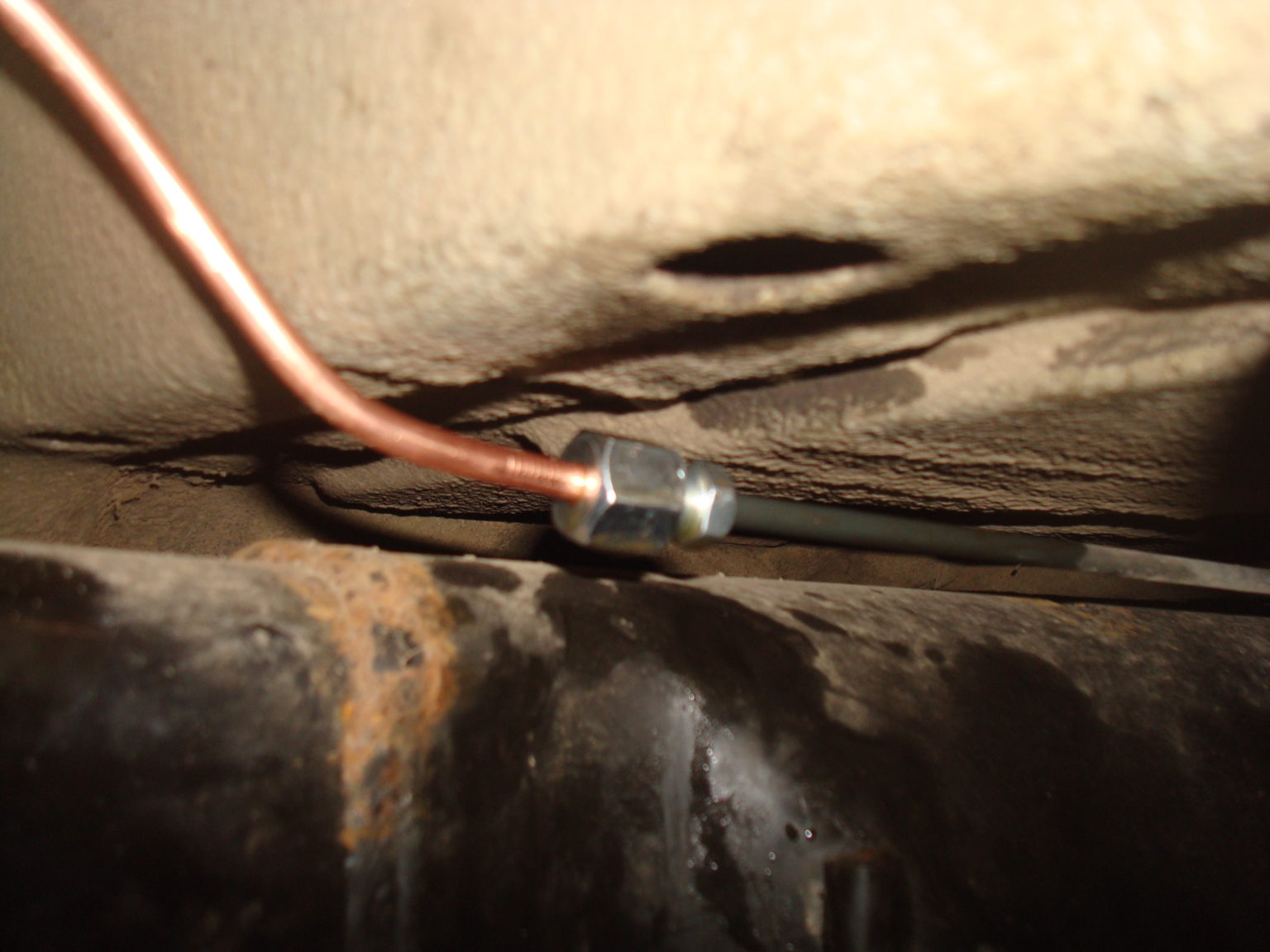

Готовый конец трубки: аккуратная развальцовка, новая гайка, без задиров и перекосов по оси.
Медные магистрали на машине: укладка и крепления

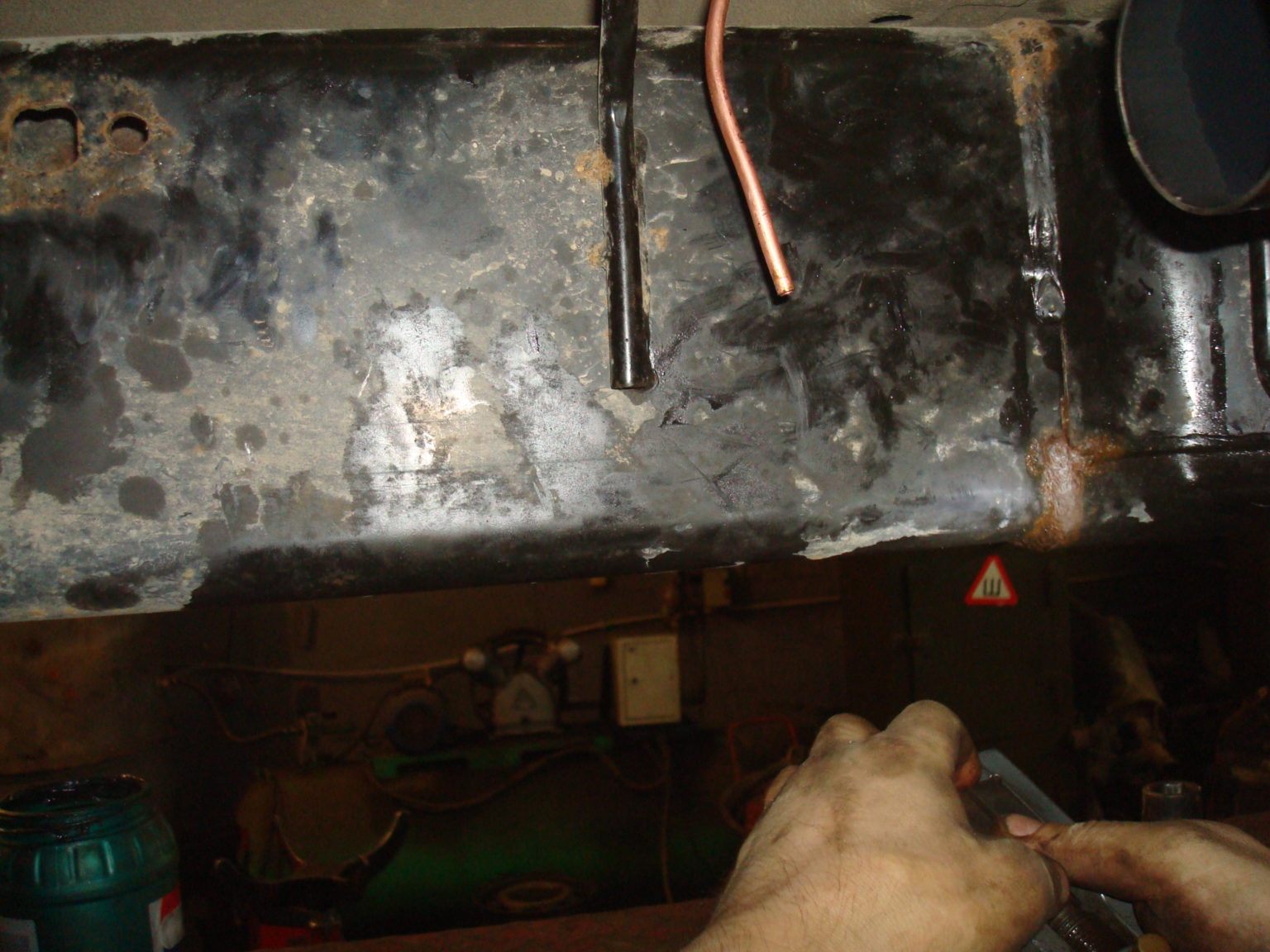

Укладываем медь по штатному маршруту, повторяя заводские повороты. Трубка не должна висеть в воздухе или лежать на кузове: она идёт через клипсы, и под каждый участок подбирается крепление по диаметру — тогда магистраль не гремит и не перетирается.

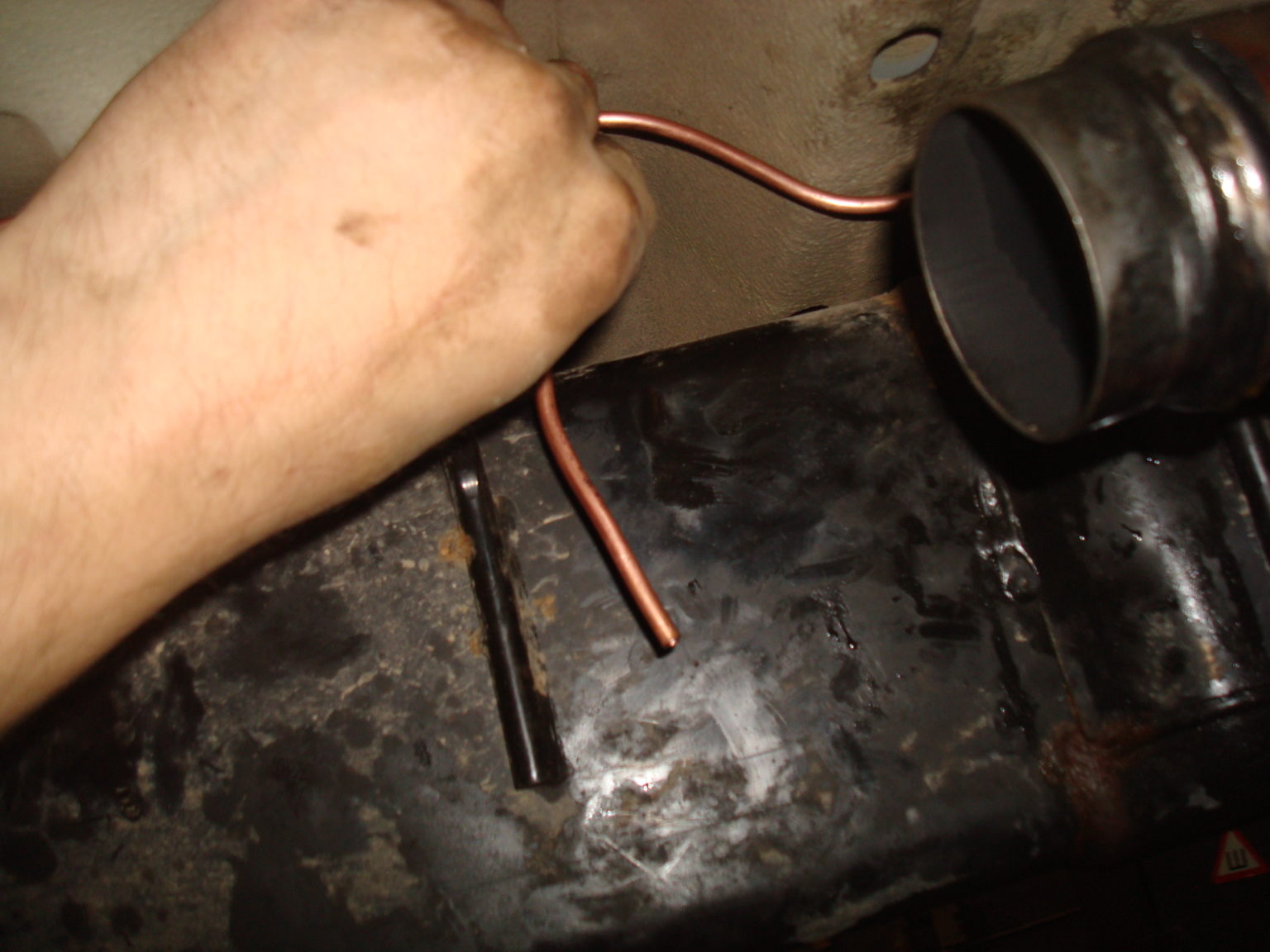

Часть трассы проходит рядом с баком и защитой — здесь особенно важно выдержать зазор: трубка крепится к кузову, а не «ложится» на пластик. Сгнившие клипсы и кронштейны по ходу движения меняем, иначе новая медь будет работать в тех же условиях, что и старая сталь.

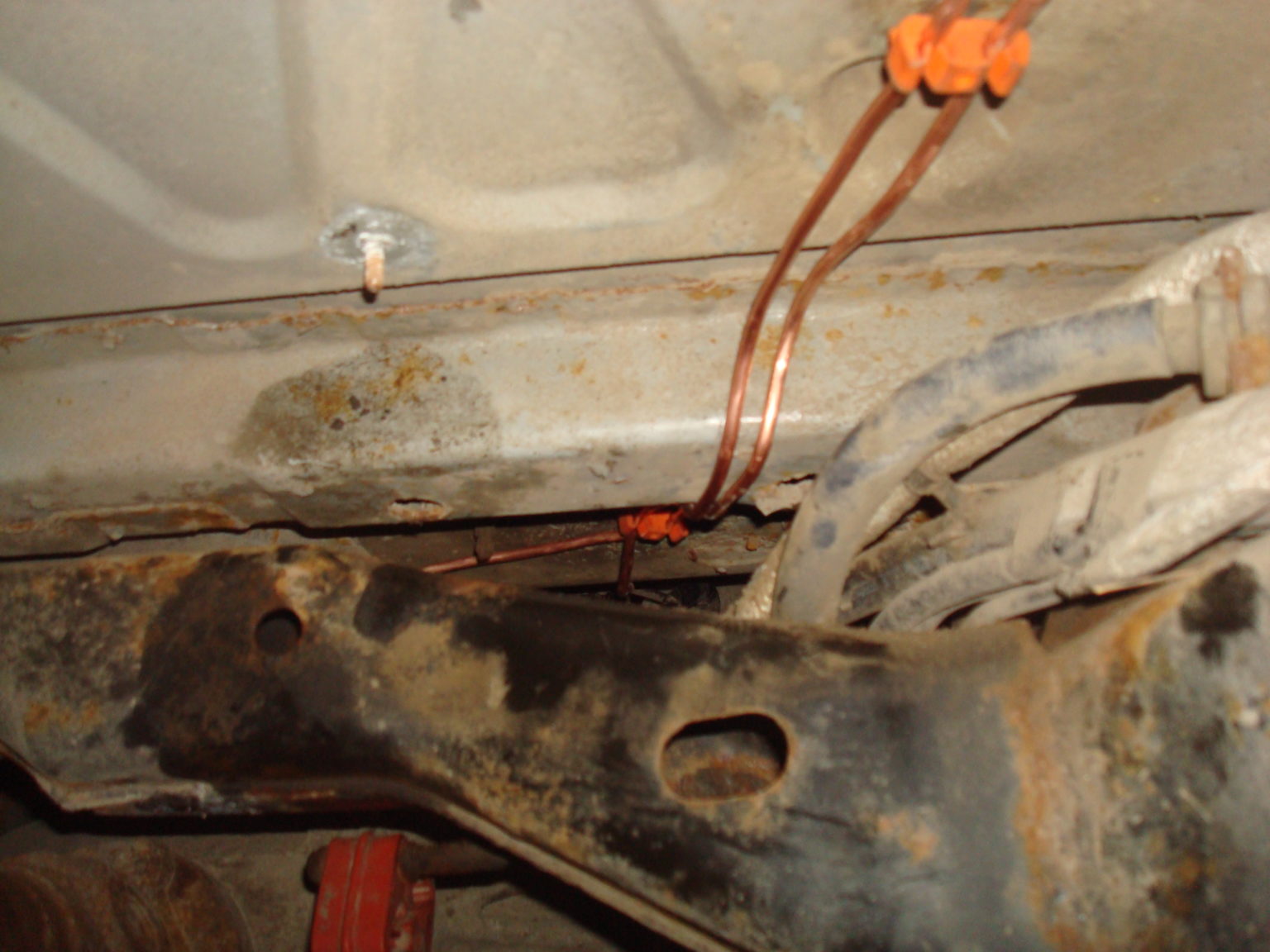

Задняя часть готова: две новые медные линии закреплены в клипсах, маршрут повторяет заводской, до подвижных деталей — ровный зазор.
Что проверяем на тормозных магистралях Discovery
Discovery — не первая машина с такой историей в нашем сервисе: у Land Rover магистрали идут низко, а подвеска и выпуск закрывают к ним доступ, поэтому запущенные трубки находят уже по ушедшей педали. На что смотрим в первую очередь:
- Рыжий налёт на трубке и под креплениями — металл под ним тоньше, а течь появляется позже, чем разрушение стенки.
- Мокрые и «потные» места на магистрали и на кронштейнах: свежая тормозная жидкость смывает грязь и заметна даже зимой.
- Потёртости от клипс и хомутов — по ним коррозия уходит внутрь металла, и трубка ломается при откручивании гайки.
- Следы реагентов на днище и вокруг арок: чем больше соли остаётся на металле, тем быстрее сдаётся сталь.
- Состояние шлангов и мест их соединения с магистралью: шланг со временем «пухнет» и начинает подтекать по обжимке.
Что получилось в итоге
На выходе у нас задний контур, собранный заново: старые сгнившие участки вырезаны, вместо них изготовлены и уложены медные трубки, соединение со сталью собрано муфтой, крепления восстановлены. Глушитель вернулся на место с новой прокладкой, контуры прокачаны свежей тормозной жидкостью, система проверена на герметичность и на рабочем давлении — педаль держит, подтёков нет.

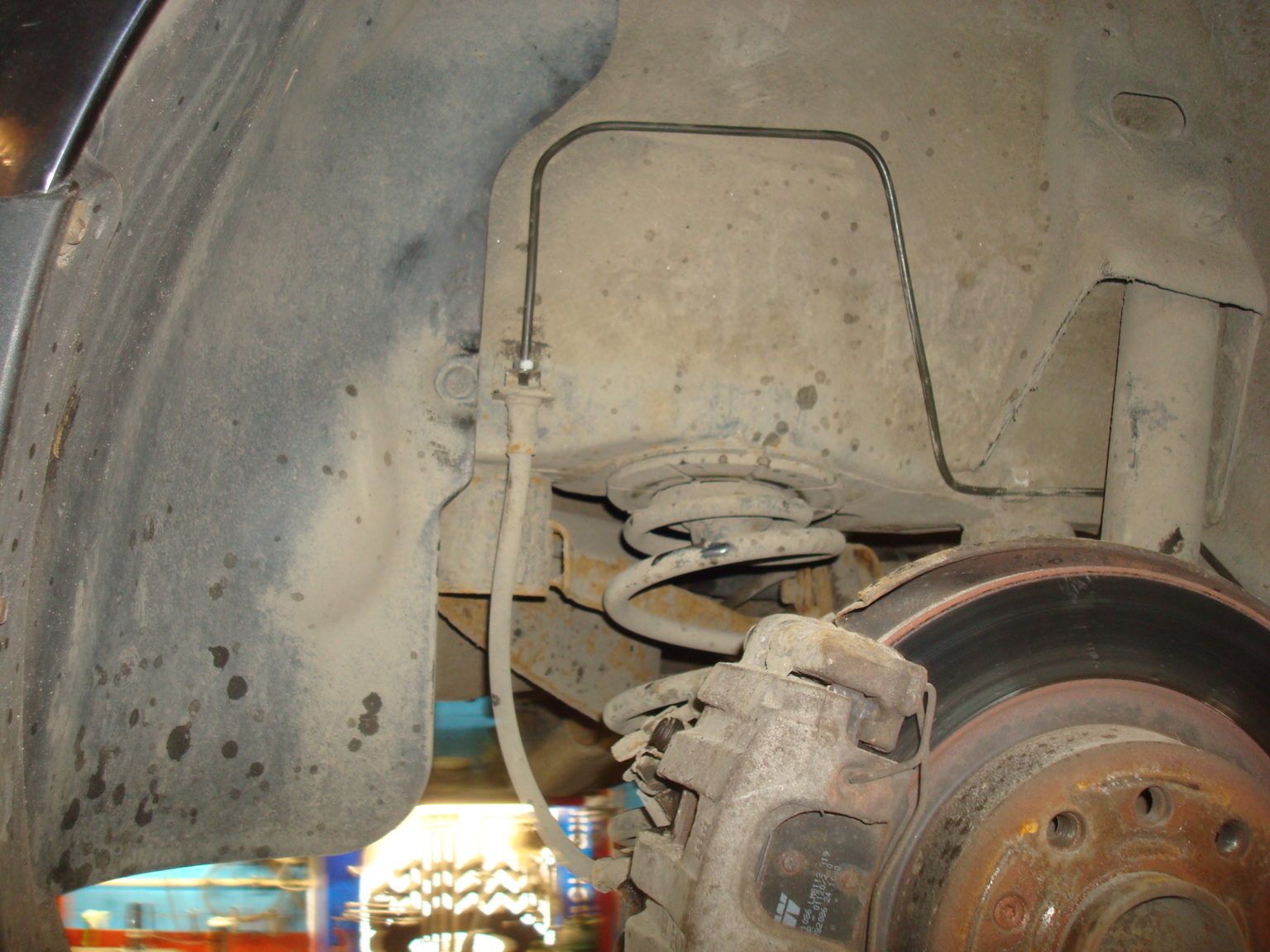

На кадре — задняя арка Discovery после сборки: на месте пружина, тормозной диск и суппорт, а над ними проходит восстановленный участок магистрали. Машина уехала своим ходом, а на работу мы даём гарантию 5 лет — и на трубки, и на соединения.
Задняя арка после сборки: подвеска на месте, магистраль закреплена, зазор до подвижных деталей выдержан.
Если у вас Discovery, Defender или Range Rover, и педаль стала мягкой, а под машиной остаётся пятно, — не ждите, пока контур уйдёт совсем. Изготовление тормозных трубок в Королёве — одно из наших основных направлений: мы делаем магистрали по образцу или прямо по месту, под конкретную машину, и не предлагаем «универсальных» комплектов.
Приезжайте на бесплатную диагностику — посмотрим трубки на подъёмнике и честно скажем, что нужно менять: один участок, задний контур или всю трассу.
