Opel Meriva Z17DTR 2008 года с дизелем 1.7 CDTI (common rail) приехала к нам с ошибкой P0234 — «повышенное давление наддува». Двигатель уходил в аварийный режим, тяга пропадала. Ремонт турбины Opel Meriva в этом случае можно было сделать двумя путями: поставить новый агрегат или восстановить свой. Новый — дорого, и не всегда есть в наличии, поэтому выбрали ремонт: сняли узел, разобрали, провели дефектовку и восстановили. Ниже — весь процесс по фото.
Что означает ошибка P0234 и почему появляется передув
P0234 — это «повышенное давление наддува», то есть передув. Код не означает, что турбина обязательно развалилась: это сообщение о том, что давление во впускном тракте вышло за пределы, заложенные в прошивку. ЭБУ уходит в защиту, и машина перестаёт нормально ехать.
Наддувом управляет актуатор — механизм, который меняет положение лопаток турбины (изменяемая геометрия) или открывает перепускной клапан. Если управление заклинивает или залипает, давление не сбрасывается в нужный момент и растёт выше расчётного. На дизеле добавляются свои факторы: сажа и закоксованное масло во впуске, износ вала и подшипников, утечки по патрубкам, забитый интеркулер.
Отдельный случай — «ложный» передув: датчик давления наддува врёт или теряет связь, и ЭБУ видит цифры, которых нет. Поэтому мы никогда не начинаем с покупки новой турбины, а сначала проверяем всё, что стоит вокруг неё.
На что смотрим, когда видим P0234
Перед разборкой переда обязательно проверяем управление и герметичность тракта — только так видно, виноват ли сам агрегат:
- датчик давления наддува и его проводку — нет ли «ложных» показаний;
- герметичность патрубков и интеркулера — подсос на впуске и утечки на выпуске;
- ход актуатора и его управление — плавно ли он отрабатывает команды;
- люфт вала и состояние лопаток через впуск и выпуск;
- сопутствующие ошибки — по ЕГР, расходомеру и сажевому фильтру они тоже дают передув.
Замена турбины или ремонт: что выгоднее владельцу
Новый агрегат на 1.7 CDTI — дорогая деталь, и в наличии в день обращения её обычно нет: машина встаёт на несколько дней только на ожидание. При этом замена «вслепую» не решает проблему, если причина передува не в самой турбине: забитая геометрия, подсос во впуске или «уставший» датчик перейдут на новую деталь, а ошибка останется.
Ремонт точнее: мы разбираем именно этот узел, смотрим состояние вала, подшипников и геометрии и восстанавливаем то, что подлежит восстановлению. Владелец экономит заметную сумму, а машина возвращается в работу быстрее, чем при ожидании нового агрегата.
Есть и важное условие: ремонт турбины без устранения причины — выброшенные деньги. Если впуск гонит масло, а сажа забивает геометрию, восстановленный узел вернётся к нам снова. Поэтому мы всегда работаем в связке: сначала находим причину передува, затем восстанавливаем узел и проверяем наддув на ходу.
Места под капотом Opel Meriva Z17DTR почти нет

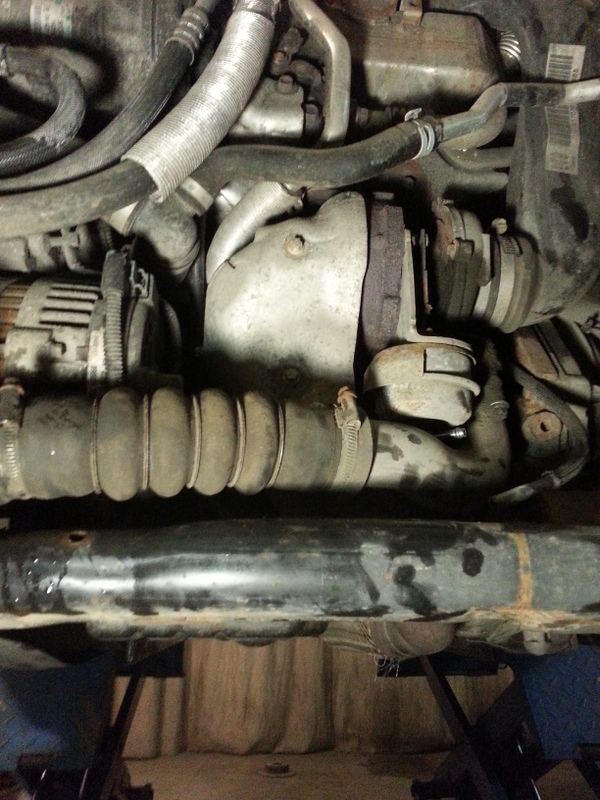

Подкапотное пространство Meriva с 1.7 CDTI выглядит тесно даже до начала работ: двигатель сидит глубоко, вокруг — навесное, патрубки и проводка.
Поэтому ремонт турбины здесь — не «открутить два болта», а полноценная разборка переда. Сначала фиксируем, что есть, чтобы потом собрать всё на место.
Турбина спрятана за панелью и навесным оборудованием: сверху к ней не подобраться, доступ идёт со стороны выпуска.
На многих машинах агрегат виден сразу, а здесь к нему нужно сначала пробраться. Именно из-за этого работа занимает больше времени, чем кажется по внешнему виду.
Открываем доступ: панель, навесное, патрубки

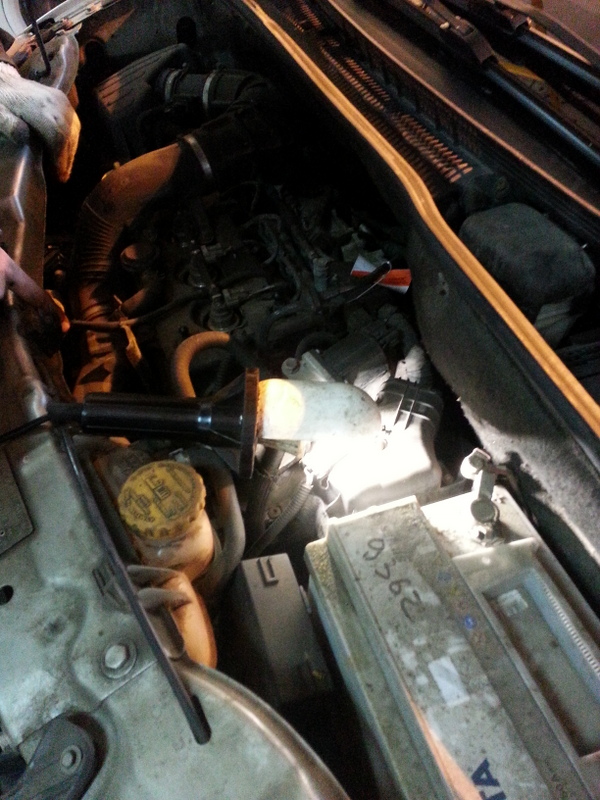

Демонтируем часть панели радиатора — в быту её называют «телевизором». Без этого к турбине не подойти: рамка и панель закрывают весь узел.
Параллельно сливаем антифриз и снимаем то, что мешает движению: патрубки, проводку, крепёж. Всё маркируем и раскладываем по порядку, чтобы при сборке не искать, что откуда.

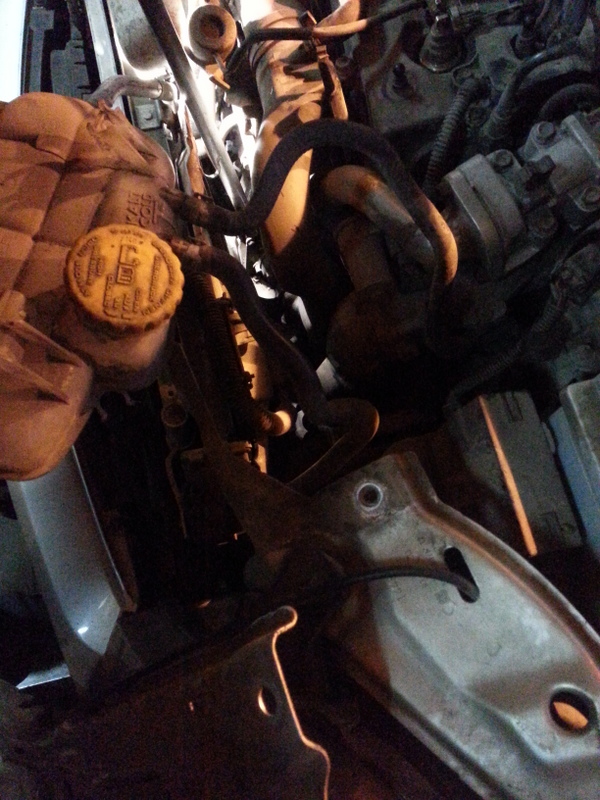

Доступ открыт: снимаем навесное и подводим инструмент. Работаем аккуратно — рядом выпускной коллектор, датчики и топливная аппаратура.
На дизеле common rail это обязательно: сорванная резьба или повреждённая трубка обходятся дороже самой турбины.
Снимаем турбину: бампер, радиаторы, выпуск
Дальше самое трудоёмкое: снимаем бампер, радиаторы и часть выпуска. Только после этого к турбине появляется нормальный доступ.
Заодно осматриваем радиаторы и интеркулер: на машине 2008 года они нередко забиты, а это дополнительный фактор потери тяги и перегрева.

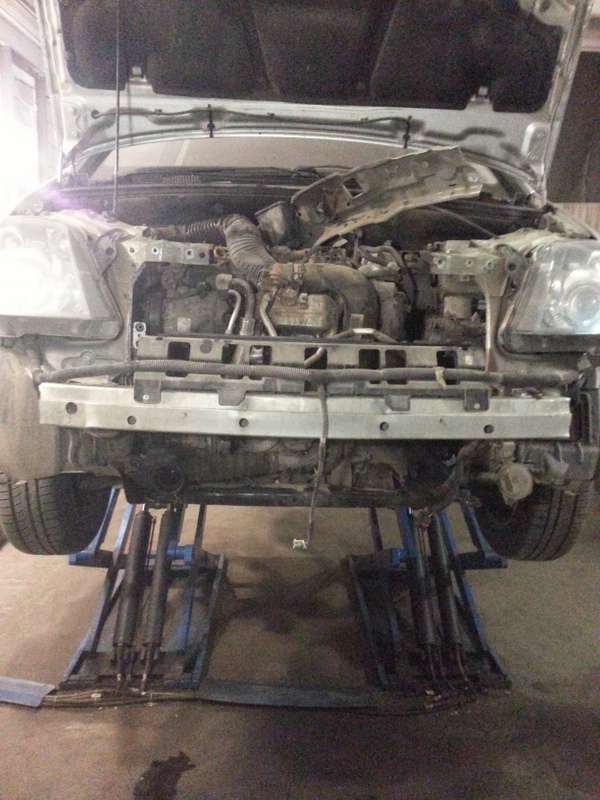

Снятые бампер и радиаторы — без них работать с узлом реально. Всё убрано в сторону, крепёж разложен по группам.
Теперь турбину можно снять спокойно, откручивая всё по порядку: подача и слив масла, крепление к коллектору, привод актуатора.
Дефектовка и восстановление узла

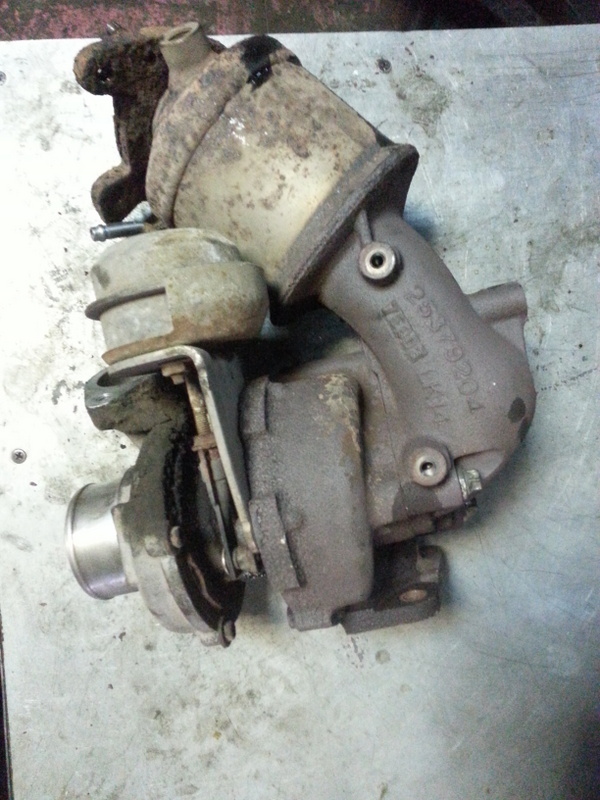

Снятую турбину разбираем. Дефектовка отвечает на главный вопрос: что именно виновато в передуве — вал с подшипниками, геометрия, актуатор или всё вместе.
Изношенные детали меняем, остальное чистим и восстанавливаем до рабочего состояния. Затем узел собираем и проверяем подвижность механизма: турбина должна работать плавно, без закусываний и люфтов.
Причину передува показывает разборка: закоксованная геометрия, люфт вала или изношенный актуатор.

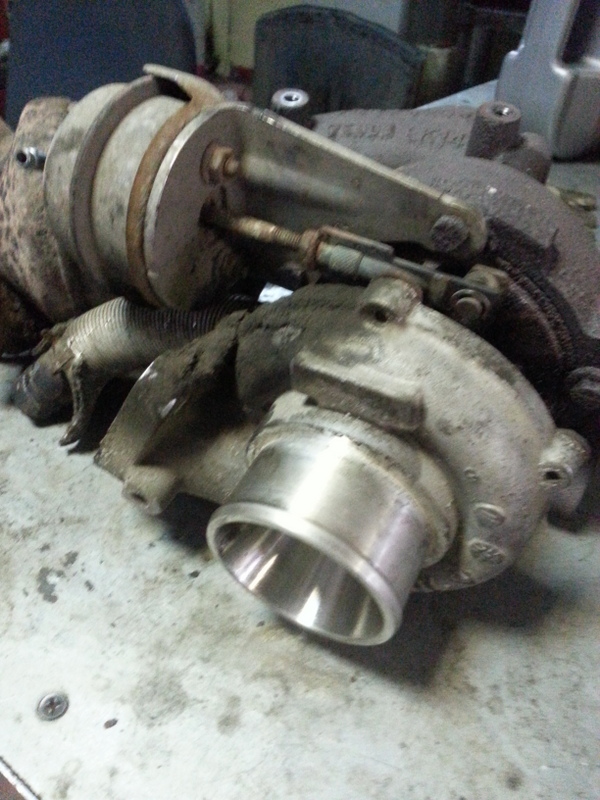

Узел собран и готов к установке на двигатель.
Установка, проверка и результат
Ставим турбину на место в обратном порядке: подача и слив масла по новым прокладкам, крепление к коллектору, привод актуатора. Затем возвращаем на место радиаторы, бампер и панель.
Дальше — антифриз и масло, запуск, проверка на подтёки и поездка с подключённым сканером. Смотрим фактическое давление наддува в разных режимах и убеждаемся, что оно держится в расчётных пределах.
Ошибку P0234 сбрасываем только после этого: стереть код и отдать машину — не ремонт. Если наддув в норме и тяга вернулась, код уходит сам и больше не появляется.
В этом ремонте мы:
- сняли турбину с предварительной разборкой переда;
- разобрали узел и провели дефектовку;
- заменили изношенные детали, остальное восстановили и почистили;
- собрали турбину и проверили подвижность механизма;
- установили узел с новыми прокладками подачи и слива масла;
- проверили машину на ходу со сканером — по наддуву и по тяге.
Стоимость ремонта турбины и сроки: что важно знать
Стоимость ремонта турбины Opel Meriva называем после дефектовки: одному узлу достаточно чистки и переборки, другому нужен новый картридж с балансировкой. Любая цифра до разборки — только ориентир.
По срокам турбина — не тот случай, когда можно «до понедельника поездить»: с ошибкой P0234 двигатель работает в аварийном режиме, а передув при активной езде добивает поршневую группу и прокладку ГБЦ. Чем раньше машина приехала на диагностику, тем дешевле обходится ремонт.
Частые вопросы про турбину и передув
Можно ли ездить с ошибкой P0234? Только до сервиса. С этим кодом двигатель работает в аварийном режиме, а передув при активной езде добивает поршневую группу и прокладку ГБЦ — ремонт из «перебрать турбину» легко превращается в «снимать головку». Мы советуем не откладывать диагностику дольше пары дней.
Что дешевле — ремонт турбины или новый агрегат? В большинстве случаев ремонт: восстановление своего узла обходится дешевле новой турбины, а по срокам быстрее, потому что не нужно ждать поставку. Если при дефектовке видно, что корпус или вал повреждены критично, мы говорим об этом прямо и предлагаем замену.
Почему передув появляется снова после ремонта? Если не устранена причина. Закоксованная геометрия, льющий впуск и забитый интеркулер убивают и восстановленный узел — поэтому сначала находим причину, а потом лечим турбину.
Как убедиться, что наддув в норме? Только проверкой на ходу со сканером: смотрим фактическое давление в разных режимах. Код P0234 стираем последним — после того, как наддув и тяга вернулись в норму.
Итог: турбину Opel Meriva Z17DTR сняли, полностью разобрали, провели дефектовку и восстановили, затем вернули на место и проверили на ходу. Ошибка P0234 больше не появляется, тяга в норме.
Если у вашей машины пропала тяга, вырос расход и на приборке загорелся «чек» — не тяните с диагностикой. Замер наддува и проверка управления покажут причину за пару часов, а решение — ремонт или замена — мы предложим по фактам, а не «на всякий случай».
Автосервис АвтоТело работает в Королёве и берёт в работу дизельные и бензиновые турбомоторы — с фотоотчётом по каждому этапу.
