Mitsubishi Lancer Evolution X 2008 года с турбомотором 4B11T поступил к нам в крайне плачевном состоянии: развалился поршень. Проблема не ограничилась одной деталью — при дефектовке выяснилось, что лопнул ещё и коленвал. Предстоял полный капитальный ремонт двигателя Mitsubishi Lancer Evolution X. Ниже — весь путь: снятие агрегата целиком, разборка, дефектовка, расточка и хонинговка блока, новые поршни и вкладыши, новая цепь ГРМ, сборка и запуск.
Что за двигатель 4B11T: коротко о конструкции
У нас в работе был двигатель серии 4B1 модификации 1T. Всего у этой серии четыре модификации: 4B10, 4B11, 4B11T и 4B12. Короткий блок у них общий, а вся разница достигается диаметром цилиндра и ходом поршня — именно поэтому моторы этой серии встречаются на самых разных машинах.
Разработан этот двигатель заводом World Engine концерна GEMA — совместным проектом Mitsubishi, Chrysler и Hyundai. Такие моторы ставились не только на Lancer Evolution, но и на Kia, Hyundai и Chrysler: под каждую модель у производителя свои нюансы и доработки, но конструктивно это близкие двигатели.
Блок и основные элементы — разработка GEMA. А вот впускной и выпускной коллекторы, головку блока, впуск и элементы тюнинга делала уже непосредственно MMC. Здесь два распредвала (DOHC) и система изменения фаз газораспределения с электронным управлением MIVEC.
4B11T — первый турбомотор Lancer, в котором чугунный блок предыдущего 4G63 уступил место алюминиевому: двигатель стал легче на 12 кг. Вместо ремня ГРМ здесь цепь, MIVEC работает и на впускных, и на выпускных клапанах (на 4G63 — только на впуске), балансирных валов нет, дроссель с электронным управлением, впускной коллектор алюминиевый, выпускной — из нержавеющей стали. Красная зона тахометра начинается с 7000 об/мин и ограничена 7600 — это защита мотора от перегрева.
Турбонагнетатель здесь нового поколения: на низких оборотах он работает примерно на 20 % эффективнее, чем на 4G63, а широкая полка максимального крутящего момента даёт тот самый опережающий разгон, за который Evolution и любят.
Что это значит на практике
Все эти особенности — не просто интересные факты из мануала. Они напрямую влияют на ремонт: деталей больше, требования к чистоте и зазорам выше, а цена ошибки — выше в разы.
Именно поэтому на турбомоторе мы не делаем капитальный ремонт «на глазок»: сначала полная разборка и дефектовка, затем промеры, и только потом заказ деталей.
- алюминиевый блок легче чугунного, но хуже переносит перегрев и детонацию;
- цепь ГРМ вместо ремня — но на капремонте её меняют всё равно;
- MIVEC на впуске и на выпуске — больше узлов, требующих дефектовки;
- турбомотор чувствителен к маслу и топливу, а цена экономии — разрушенные поршни.
Пациент: белоснежный Evolution X с разрушенным поршнем

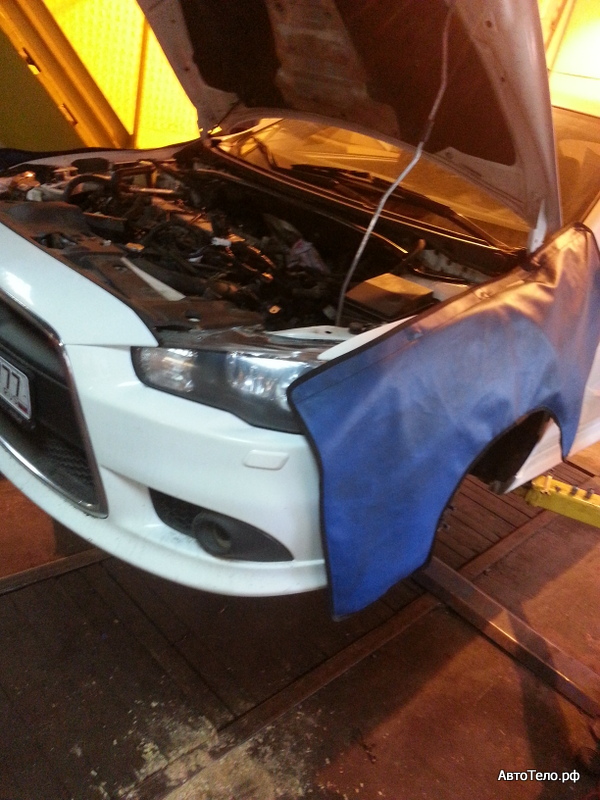

Наш белоснежный пациент готов к работе. Укрываем крылья, чтобы не поцарапать кузов при разборке.
Сразу предупреждаем владельцев таких машин: чтобы добраться до двигателя, придётся снять очень много — работы здесь больше, чем на обычном «гражданском» моторе.

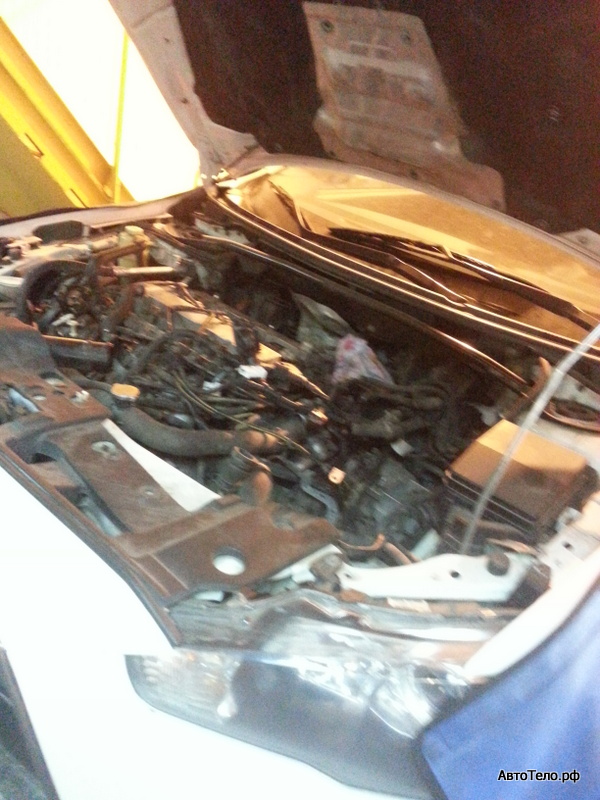

Моторный отсек Evolution X — плотная компоновка: навесное оборудование, патрубки интеркулера, жгуты проводки, трубки.
Наша задача — освободить двигатель аккуратно. Всё, что снимается, маркируется: при сборке не должно остаться «лишних» болтов.

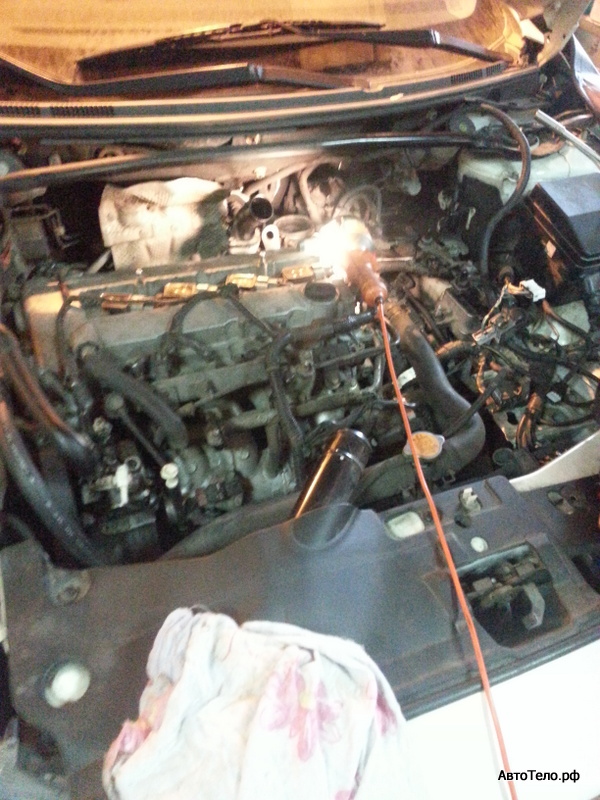

Готовим двигатель к снятию: отсоединяем проводку, снимаем максимум навесного оборудования.
Сливаем антифриз, снимаем радиаторы и интеркулер — без этого агрегат из подкапотного пространства не вынуть.
Снятие двигателя: агрегат вынимаем целиком

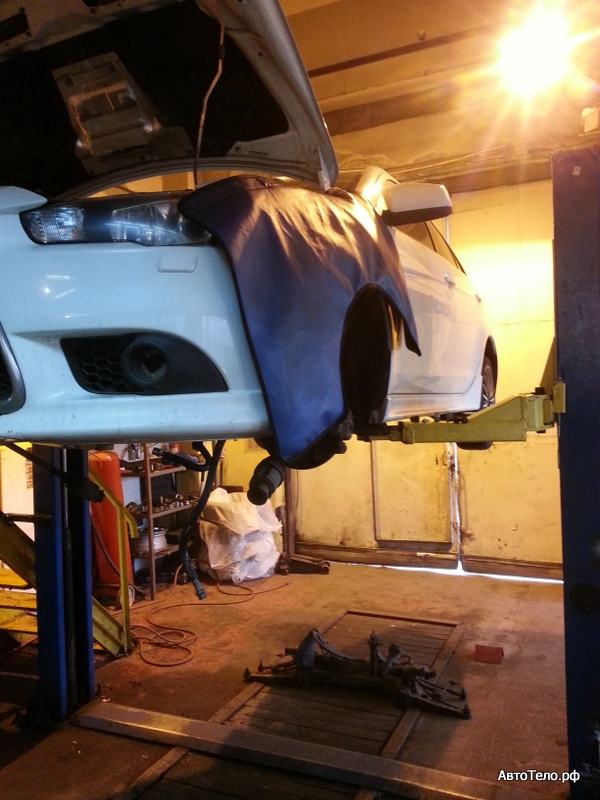

Поднимаем автомобиль: снизу работы не меньше, чем сверху — приводы, подрамник, крепления коробки.
На подъёмнике удобнее и безопаснее, чем «с ямы»: все нижние точки крепления доступны, ничего не приходится искать на ощупь.

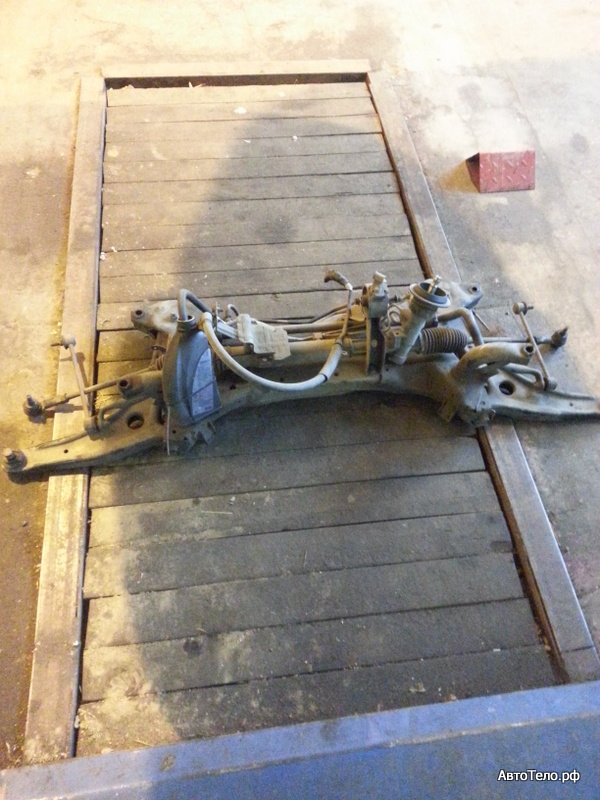

Подрамник двигателя снят — вместе с рулевой рейкой и рычагами. Только после этого агрегат можно расцепить с кузовом.
Отсоединяем приводы, откручиваем опоры и подпираем двигатель, чтобы он не повис на подушках.

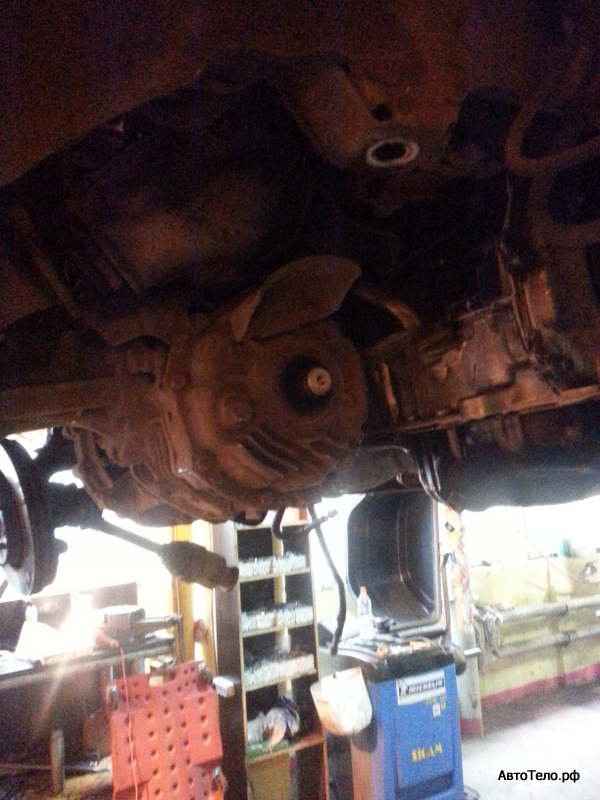

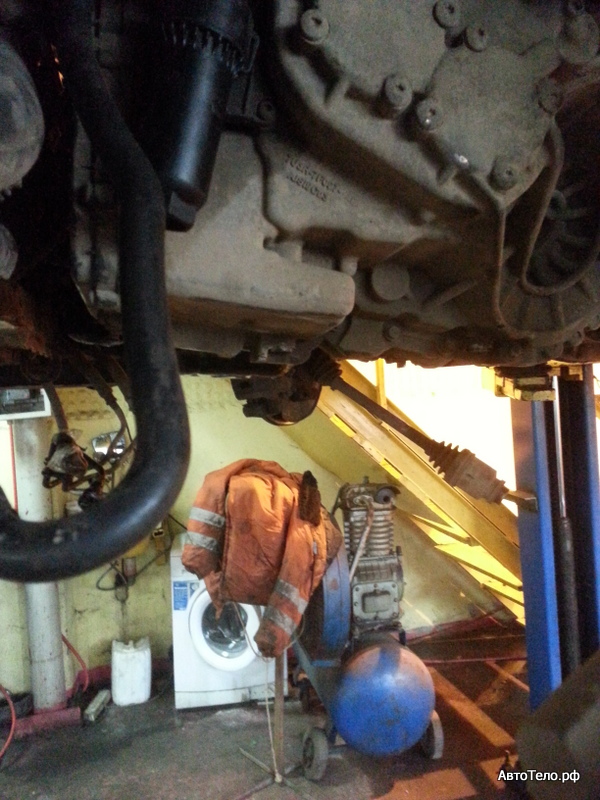

Снизу отсоединяем приводы и элементы трансмиссии: полный привод означает больше точек крепления.
К коробке и раздатке тоже приходится подбираться снизу — сверху их просто не видно.

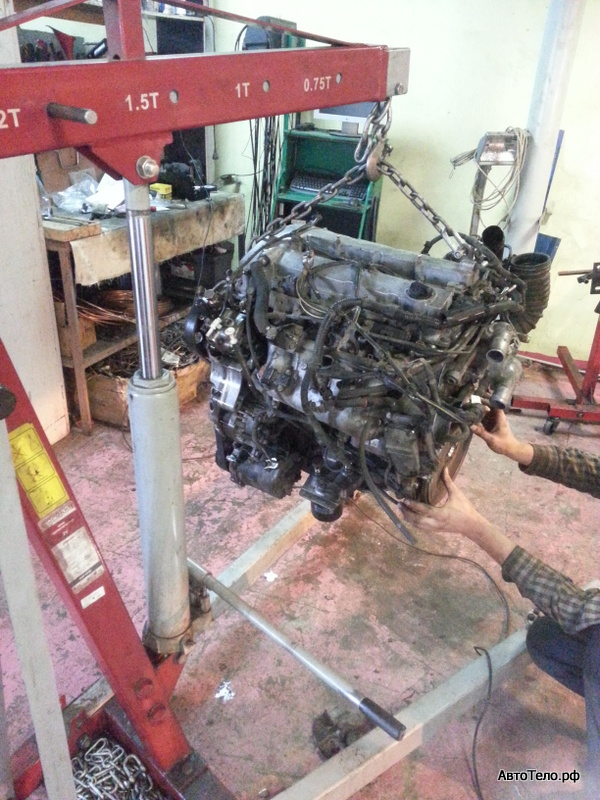

Рутина позади: двигатель вынут. Работа с траверсой — ювелирная: тяжёлый агрегат висит над кузовом, и задеть ничего нельзя.
Всё, что потом пригодится, остаётся целым: и кузов, и навесное оборудование.

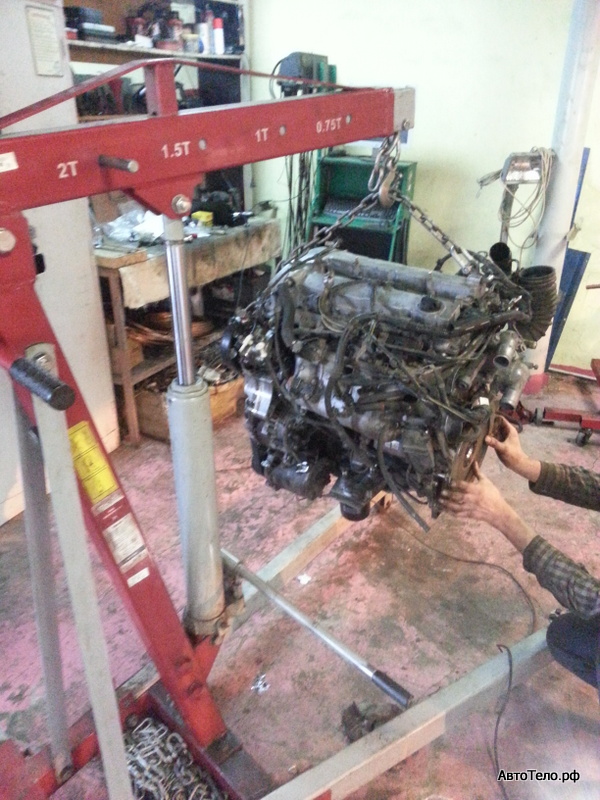

Двигатель зафиксирован и готов к разборке и детальной дефектовке.
Дальше — самое интересное: снять клапанную крышку, поддон, головку и увидеть, что произошло внутри мотора.
КПП в сторону: разбираем агрегат

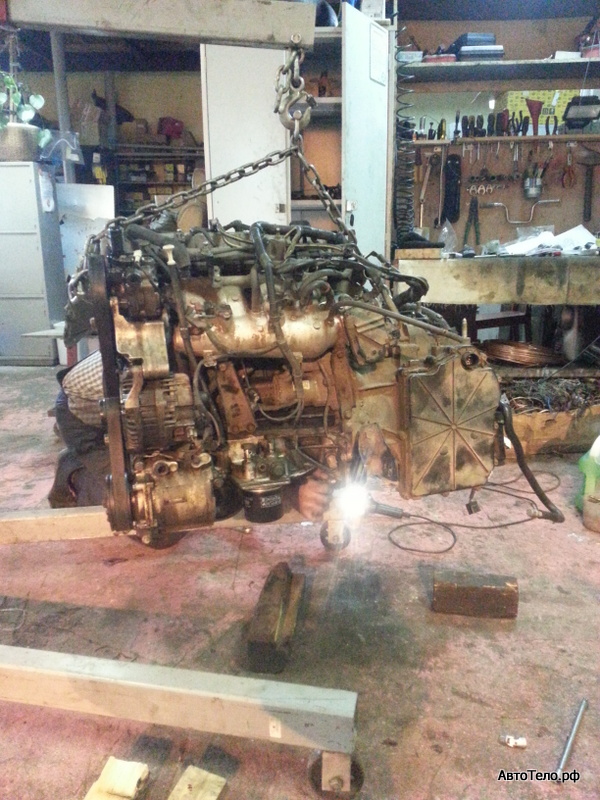

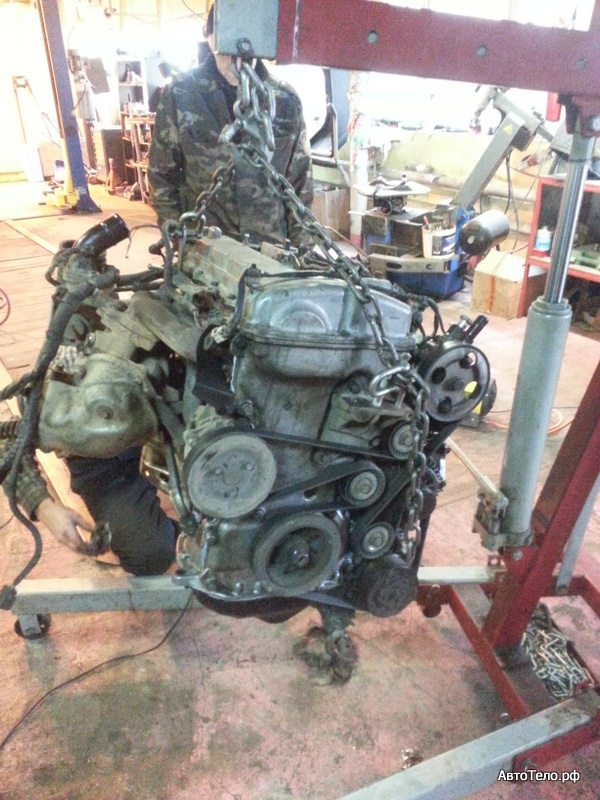

Двигатель вместе с коробкой: на Evolution агрегат снимается именно так, одним блоком.

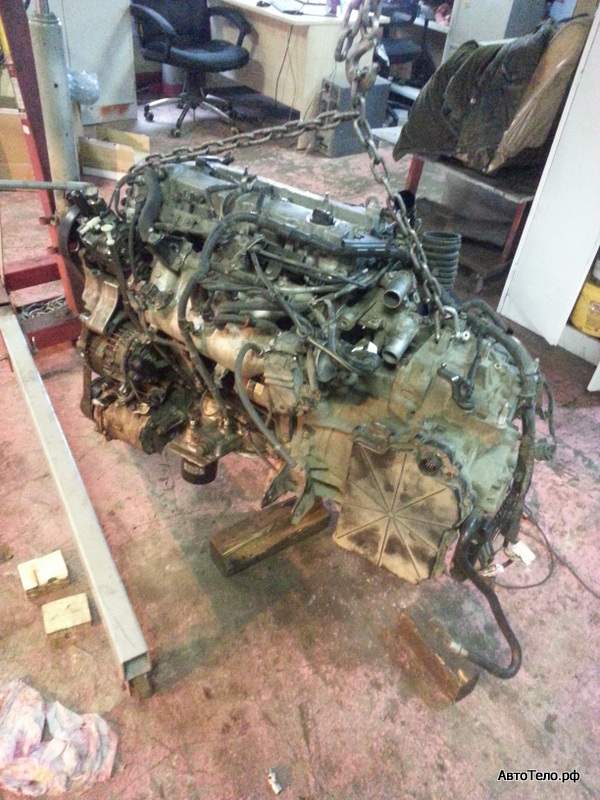

Коробка отделена и отложена в сторону: своего ремонта она не требует.
Вместе с коробкой на двигателе висит и раздатка — полный привод добавляет и веса, и работы.
Снимать всё одним агрегатом проще и безопаснее, чем разбирать по частям под капотом: нет риска повредить трубки и проводку.

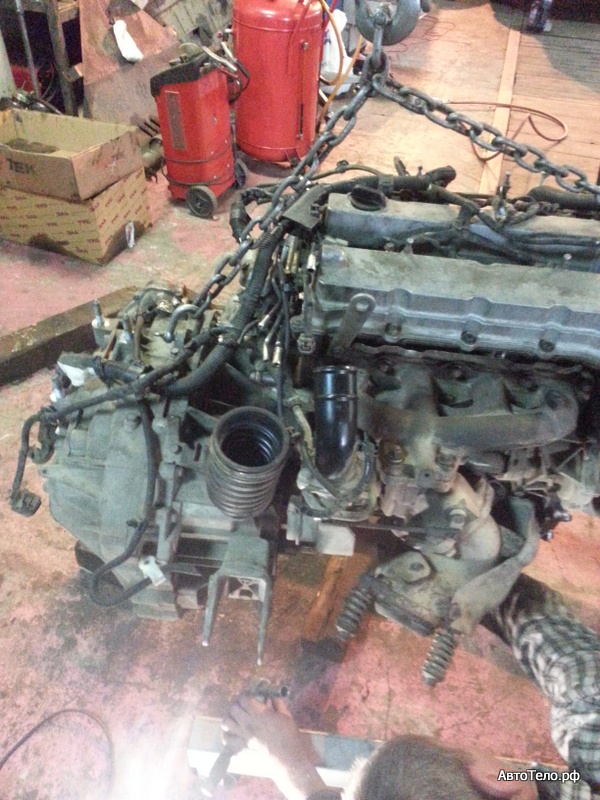

Агрегат на полу: коробку и раздатку убираем в сторону, к работам готовим именно двигатель.
С этого момента всё внимание — мотору: разборка, дефектовка, промеры.

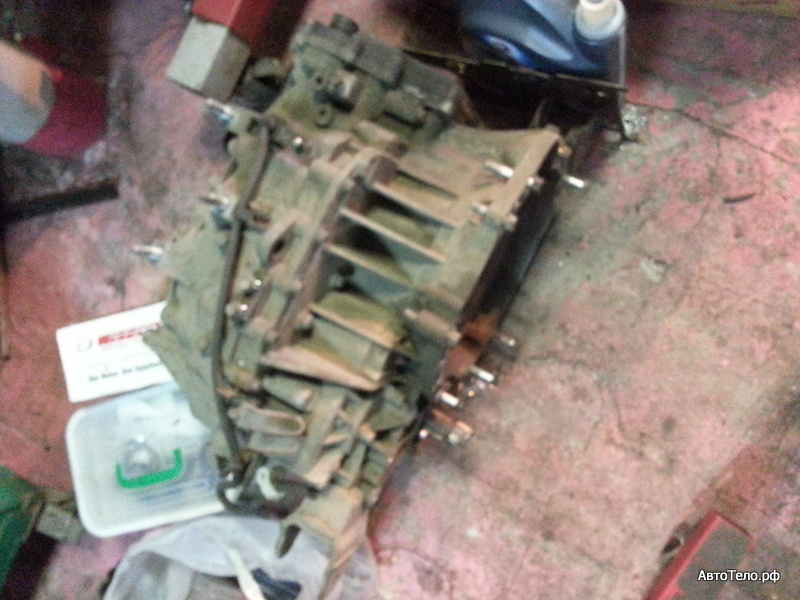

Разбираем агрегат: крупные узлы — на пол, мелочь — по маркированным пакетам и коробкам.

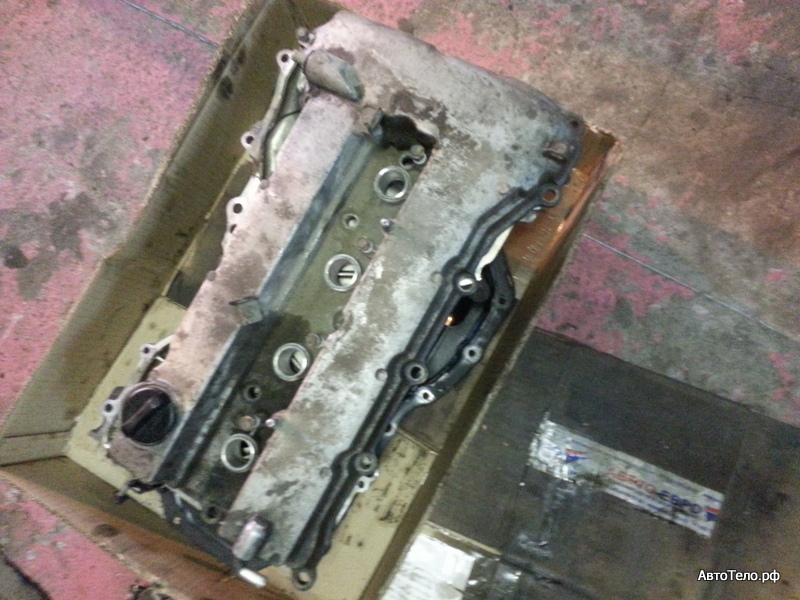

Клапанная крышка в сторону: под ней — распредвалы, цепь MIVEC и вся головка.
Низ двигателя: поддон, коленвал и вкладыши

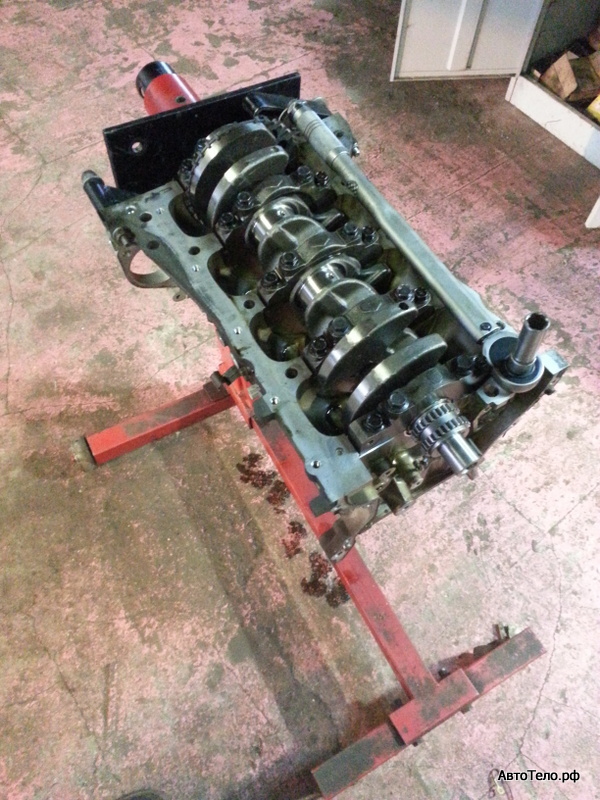

Поддон снят — и мы добираемся до коленвала и шатунов.
Со стороны салона их не видно, сверху всё закрыто головкой. Чтобы вынуть поршни, низ нужно освободить полностью.
Постепенно оголяем двигатель, добираясь до нужного нам участка. Заодно оцениваем состояние привода ГРМ.
Здесь важна аккуратность: цепь, натяжитель и успокоители нужно снять так, чтобы ничего не потерять и не перепутать при сборке.

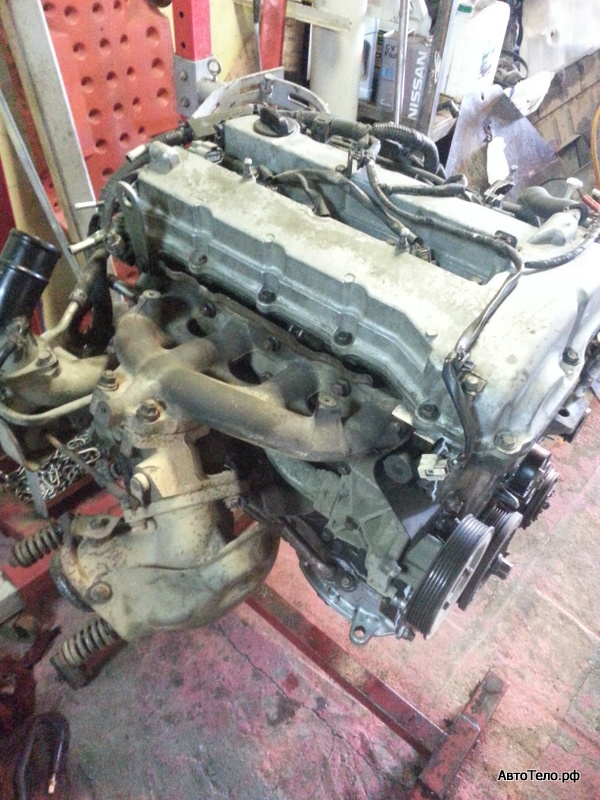

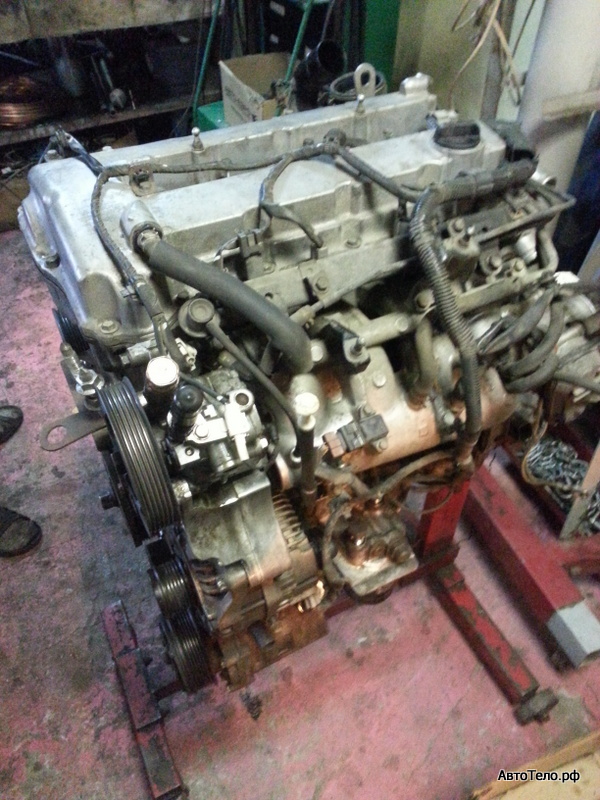

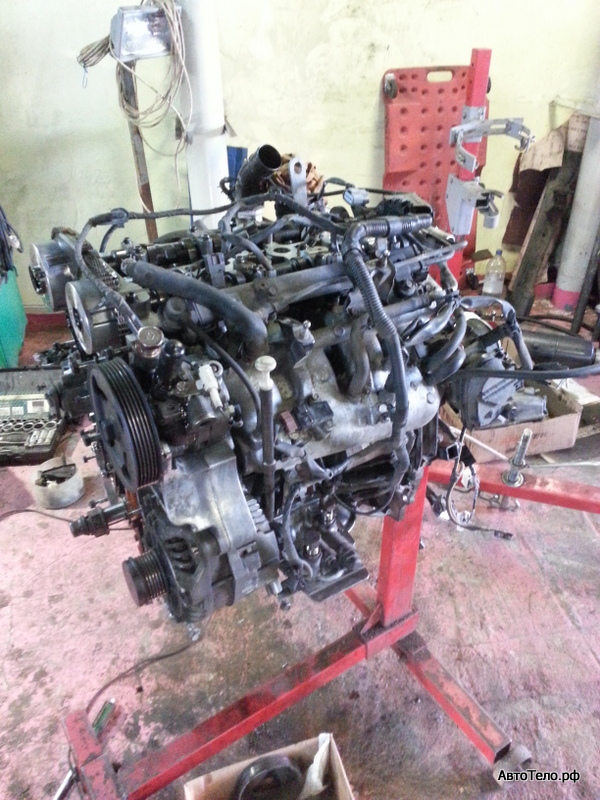

Мотор на стенде: снято навесное, впуск и выпуск, проводка. Постепенно перед нами остаётся только «железо».
Именно на этом этапе начинается настоящая дефектовка — по деталям и замерам, а не «на слух».
Дефектовка: что показала разборка
Развалился поршень — при таких повреждениях мотор не просто теряет мощность. Частицы металла уходят в масло и работают как абразив: страдают цилиндр, вкладыши и шейки коленвала.
Отдельным «сюрпризом» стал лопнувший коленвал. Для нижней части мотора это приговор: с трещиной в теле вала ездить нельзя — её не лечат, вал меняют целиком.
- разрушенный поршень и повреждённая поверхность цилиндра;
- лопнувший коленвал;
- изношенные вкладыши — коренные и шатунные;
- задубевшие маслосъёмные колпачки;
- растянутая цепь ГРМ и изношенные успокоители.
Блок цилиндров: расточка и хонинговка

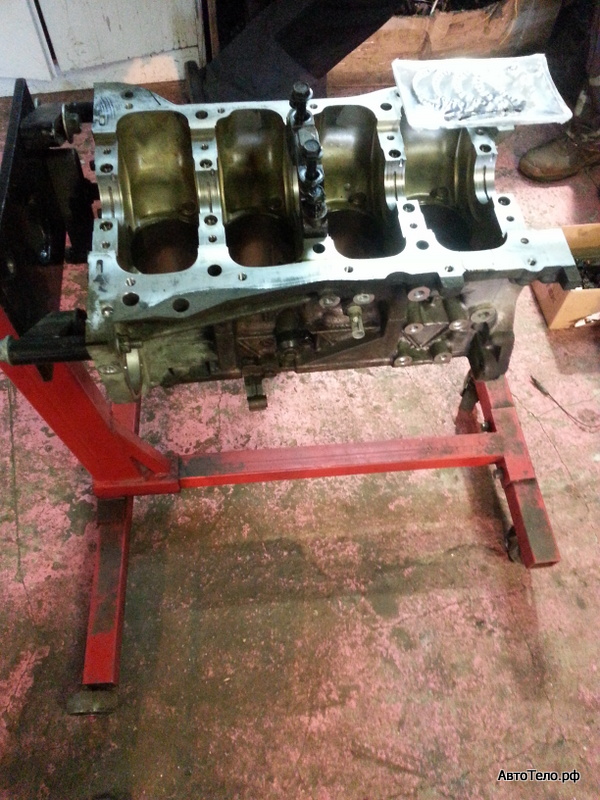

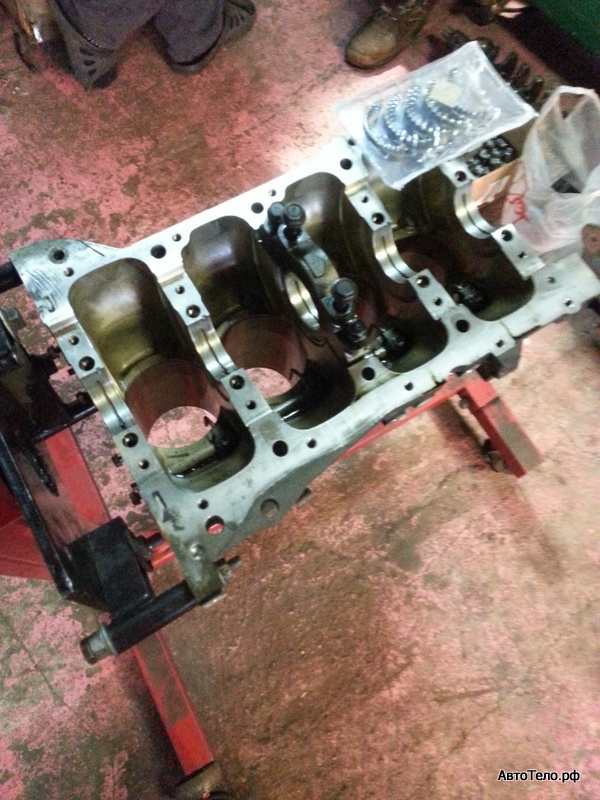

Блок цилиндров после разборки. Это алюминиевая отливка с чугунными гильзами: обрабатывать её можно, но аккуратно.
Видны посадочные места коленвала и форсунки охлаждения поршней — на турбомоторе масло подаётся в днище поршня, чтобы снять тепловую нагрузку.
Коленвал и поршни извлечены. Цилиндры промеряем нутромером в нескольких плоскостях: эллипс и конусность определяют ремонтный размер.
Только после промеров принимается решение, что делать с блоком — хонинговку под номинал или расточку под ремонтный размер.
Отдельно проверяем коленвал: биение, диаметры коренных и шатунных шеек, состояние поверхностей.
Родной вал пошёл под замену: трещину в теле коленвала не лечат. Езда с ней заканчивается тем, что мотор приезжает в сервис уже на эвакуаторе.
Блок прошёл расточку под ремонтный размер и хонинговку. На зеркале цилиндров должен остаться правильный «сетчатый» след — под новые кольца.
Поршни и кольца — новые. Только так восстанавливаются компрессия и ресурс мотора.

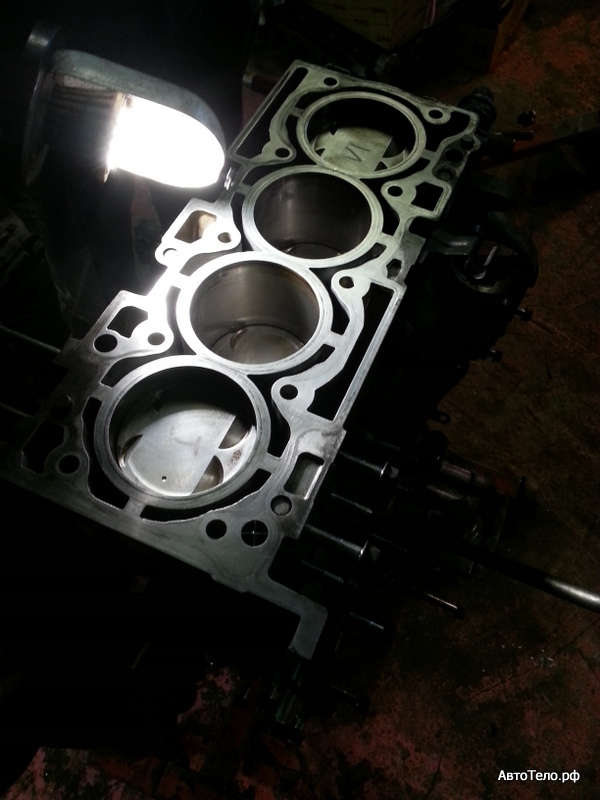

Зеркало цилиндров после хонинговки: важны и размер, и угол сетки, и чистота поверхности.

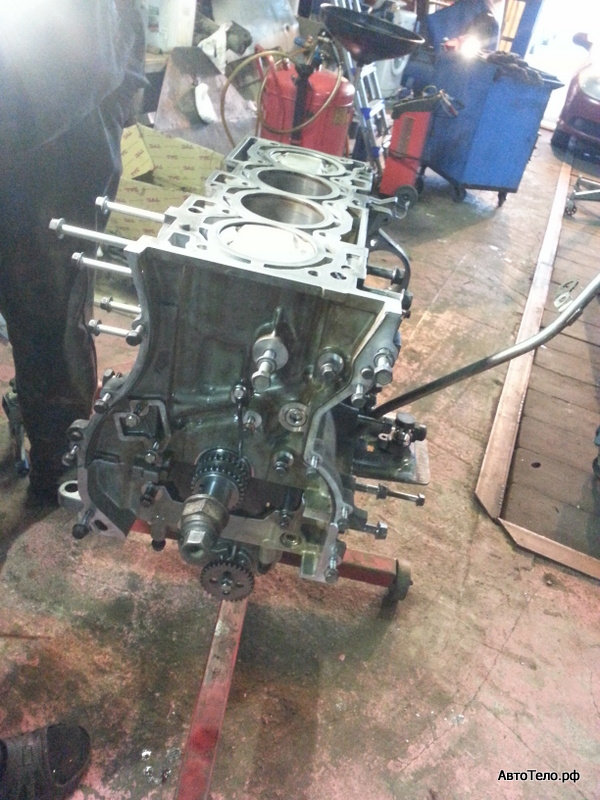

Блок со шпильками под ГБЦ: затяжка головки на турбомоторе — строго по моментам и в правильной последовательности.
Привод ГРМ: цепь и муфты MIVEC

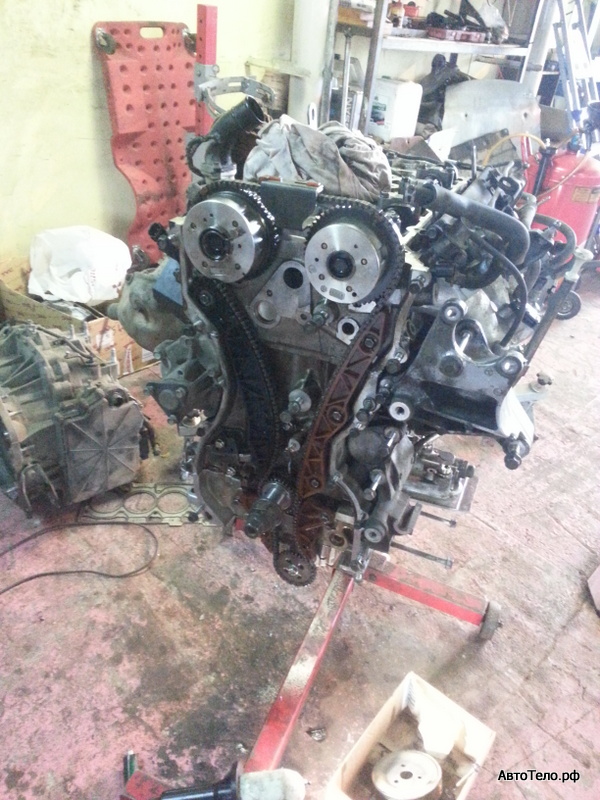

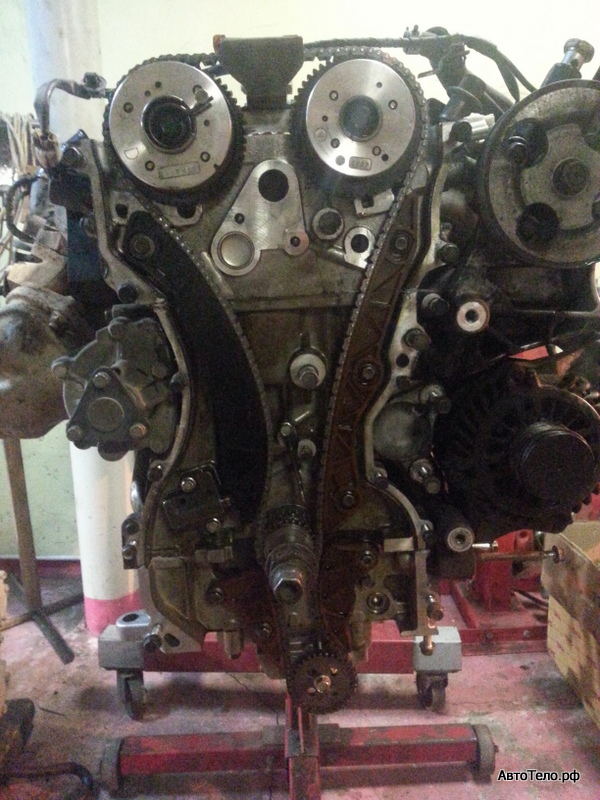

Привод ГРМ 4B11T — цепь, а не ремень. На фото — цепь и звёзды распредвалов MIVEC.
Цепь не «вечная»: она растягивается, а натяжитель и успокоители изнашиваются. На капремонте привод меняется комплектом — вместе с натяжителем и успокоителями.
Собираем привод ГРМ строго по меткам и по мануалу: ошибка на один зуб — и мотор будет работать неправильно.
Заодно меняем маслосъёмные колпачки и следим за чистотой поверхностей: грязь внутри двигателя работает как абразив.
Цепь ГРМ: что стоит знать владельцу турбомотора
Производитель называет цепь необслуживаемой, но это не значит «на весь срок службы автомобиля». На практике её меняют на капитальном ремонте — или раньше, если появился характерный шелест на холодном пуске.
Растянутая цепь смещает фазы газораспределения: мотор теряет тягу, появляются ошибки по фазам, а в худшем случае цепь перескакивает — и клапаны встречаются с поршнями. На 4B11T такой сценарий заканчивается вторым капитальным ремонтом.
- менять цепь комплектом: цепь, натяжитель, успокоители, при необходимости — звёзды;
- не экономить на масле и фильтрах: турбомотор этого не прощает;
- шелест на холодном пуске — первый признак износа привода;
- ошибки по фазам и потеря тяги — повод на диагностику, а не «доездить».
Сборка и результат

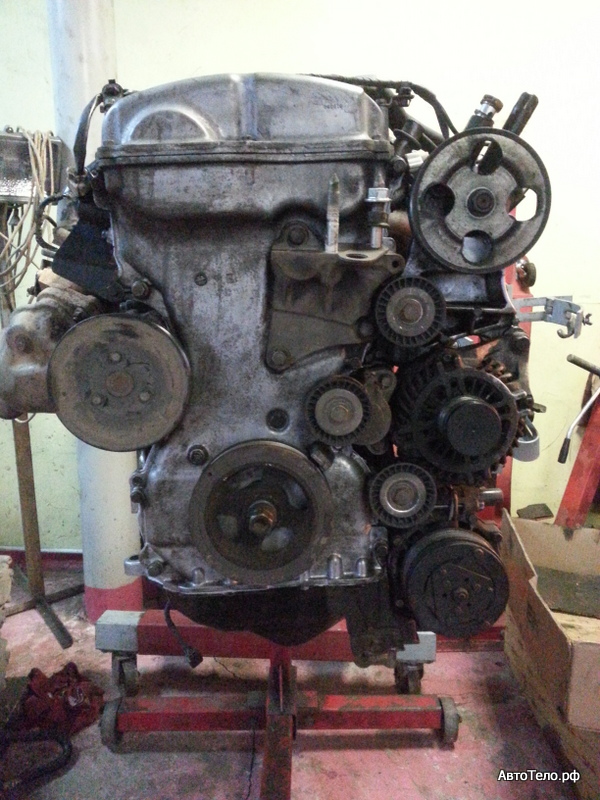

Двигатель собран: навесное оборудование, шкивы, ремни, поддон — на месте. Все зазоры проверены, моменты затяжки — по мануалу.
Такой мотор уже можно ставить в автомобиль и подключать.

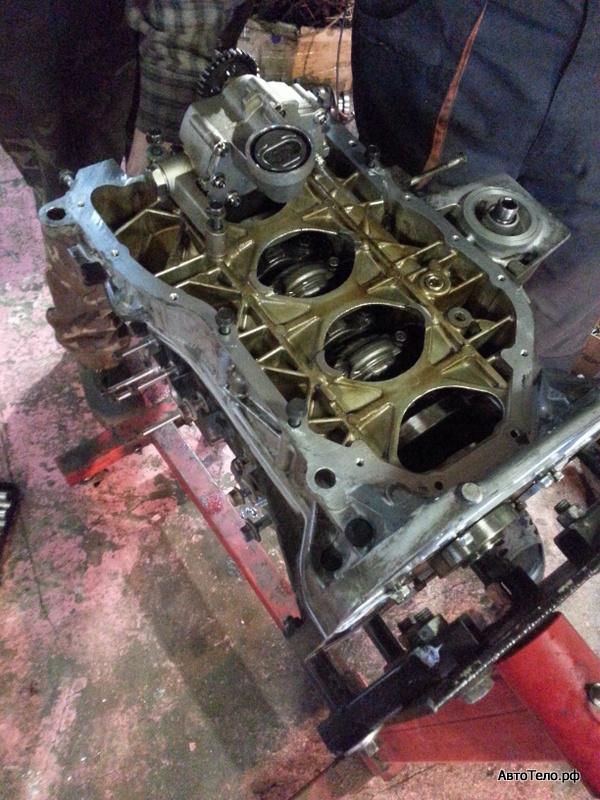

Сборка блока: поршни и шатуны на месте, затяжка — по моментам и с контролем.

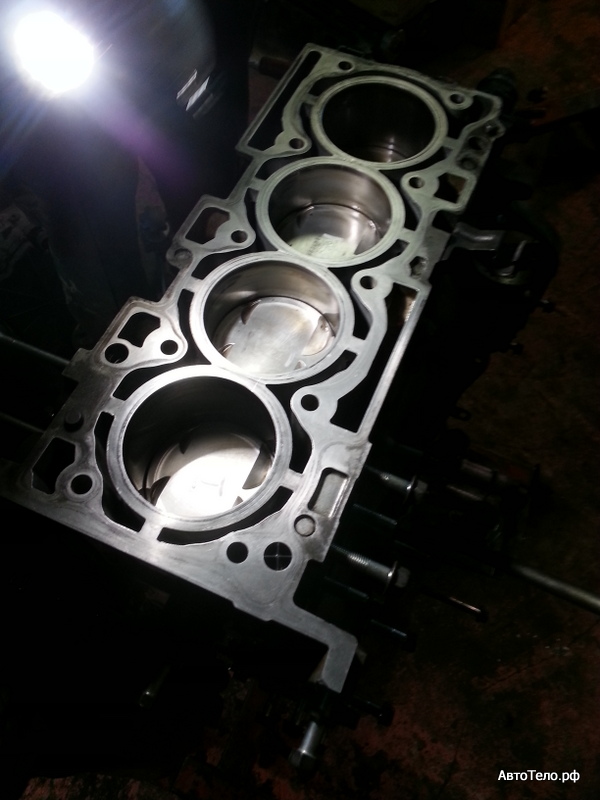

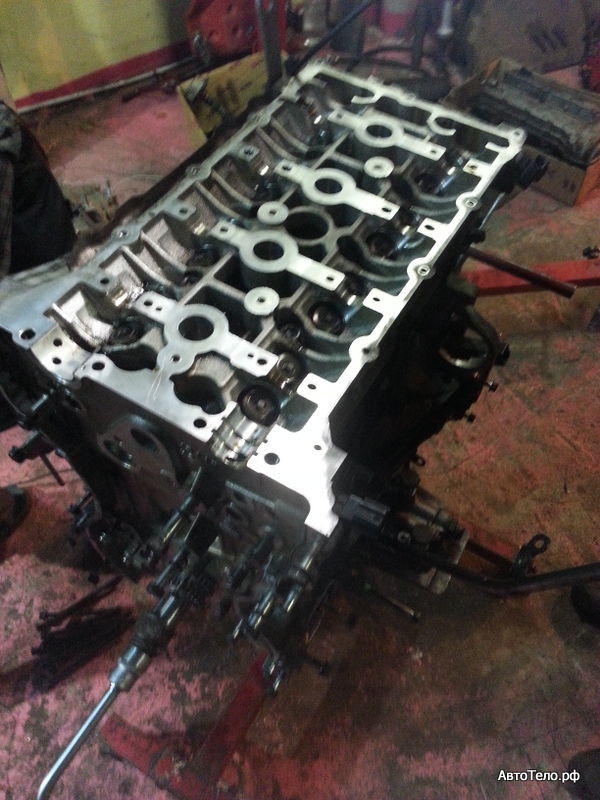

Поршни в блоке и прокладка ГБЦ: дальше — головка, распредвалы и привод ГРМ.

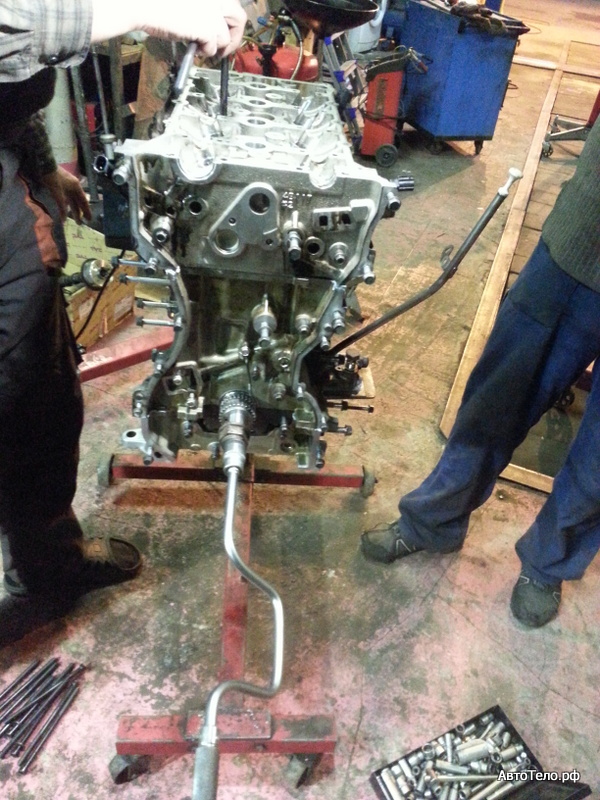

Финальная сборка. Работу ведут два мастера: такой агрегат ни поднять в одиночку, ни точно поставить на место.
После установки — контрольный запуск: давление масла, отсутствие течей, протяжка соединений и проверка на ошибки.
Перечень работ и деталей
По двигателю выполнено:
- расточка блока цилиндров под ремонтный размер и хонинговка;
- новые поршни и комплект поршневых колец;
- новый коленвал (родной лопнул) и комплект вкладышей — коренных и шатунных;
- новые маслосъёмные колпачки;
- новая цепь ГРМ с натяжителем и успокоителями;
- полный комплект прокладок и сальников двигателя;
- расходники: масло и фильтры.
Детали подбираются под фактические размеры, полученные после дефектовки: сначала промеры, потом заказ. Это чуть дороже «на глаз», зато переделывать не приходится — а на турбомоторе вторая разборка стоит как половина ремонта.
Почему мы снимаем двигатель для капитального ремонта
Капитальный ремонт можно «изобразить» и в подкапотном пространстве — так иногда делают, чтобы сэкономить время клиента. С 4B11T это плохая идея: компоновка плотная, часть операций недоступна, замеры получаются приблизительными, а сборка идёт на ощупь.
Мы снимаем агрегат целиком. На стенде мотор можно повернуть под любым углом, все поверхности доступны для дефектовки, а внутрь не попадает грязь и стружка. На капремонте это решающий фактор: ошибку сборки потом никто не «дотягивает» — мотор придётся снимать заново.
Плюс к этому — полная дефектовка вместо «замены того, что попросил клиент»: проверяются цилиндры, поршни, кольца, коленвал, вкладыши, головка и клапаны, привод ГРМ. Только так можно гарантировать, что через месяц всё не придётся разбирать снова.
Итог: двигатель 4B11T полностью перебран — блок расточен и хонингован, установлены новые поршни, коленвал, вкладыши, цепь ГРМ, прокладки и сальники. Автомобиль снова на ходу.
Если двигатель дымит, троит, стучит или «ест» масло — не доводите до разрушенного поршня. Диагностика с замером компрессии обходится в разы дешевле капитального ремонта, а причину обычно видно уже в первые часы работы.
Стоимость капитального ремонта мы называем после дефектовки: любые цифры до разборки — это только ориентир.
