Стук в двигателе Форд Фокус 2: что нашли после дефектовки

Стук в двигателе Форд Фокус 2, который «почти проходит» после прогрева, — одна из самых частых причин обращения владельцев Focus к нам в сервис. Владелец этой машины успел почитать форумы и приехал с готовым решением: «надо отрегулировать клапаны». Мы начали с дефектовки, и она показала другого виновника — износ поршневых пальцев. В фотоотчёте — разбор двигателя, дефектовка, замена поршневой группы и сборка.

Износ пальцевСтук давали поршневые пальцы, а не клапаны и не привод ГРМ.

4 цилиндраПоршни, пальцы и кольца — новым комплектом на весь блок.

Снятие мотораРазбирали двигатель на стенде, а не в тесноте моторного отсека.

Сначала дефектовкаДиагноз и объём работ определяем до разборки и заказа запчастей.

Наш пациент — чёрный Ford Focus 2. Внешне машина бодрая: кузов без следов серьёзных ДТП, есть сколы и потёртости, но это возраст, а не ремонт. Никаких «предсмертных» симптомов у автомобиля нет — кроме звука в моторе, с которым владелец и приехал.

На приёмке мастер не разбирает двигатель, а слушает его и разбирается в истории: когда появился стук, что было с маслом, что делали с мотором раньше. Диагностика занимает куда меньше времени, чем ремонт «по факту».

Ford Focus 2 с открытым капотом в цеху АвтоТело на ремонте двигателя — автосервис автотело.рф

Проверка показала: звук идёт не из-под клапанной крышки, а ниже — со стороны поршневой группы. Значит, регулировка зазоров проблему не решит: нужна дефектовка мотора.

Чтобы вынуть поршни с шатунами, двигатель снимаем в сборе с коробкой передач и разбираем на стенде — так меньше риска повредить проводку, трубки и приводы.

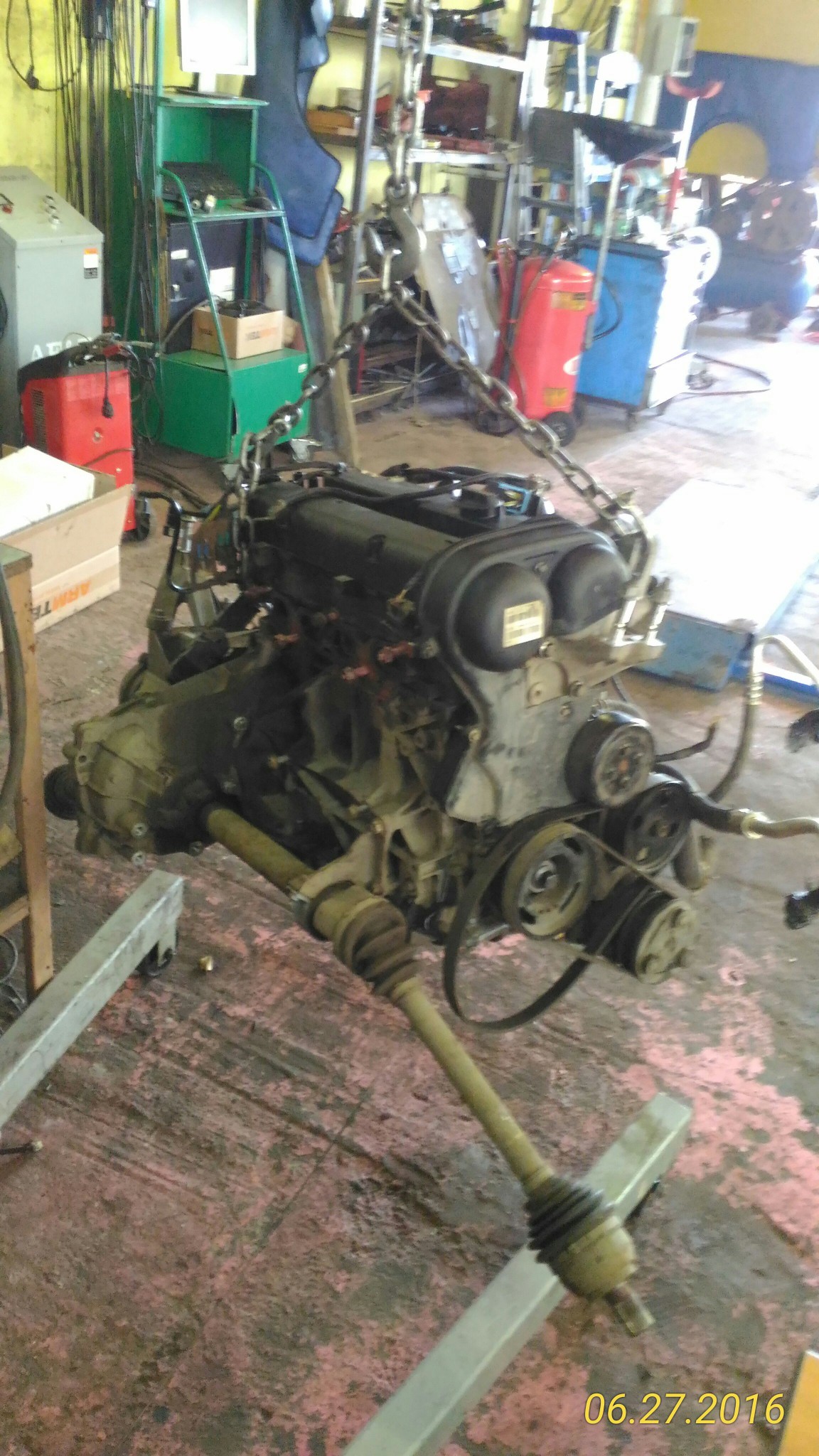

Снятие двигателя Ford Focus 2 в сборе с коробкой передач на лебёдке — автосервис автотело.рф

Стук поршневых пальцев или стук клапанов: как отличить

Посторонний звук в моторе — это вопрос, а не ответ. Один и тот же стук дают разные узлы: сбитые тепловые зазоры клапанов, износ поршневых пальцев, шатунные вкладыши, растянутый привод ГРМ, навесное оборудование. «На слух» их не разделить, поэтому мы не называем работы и стоимость до дефектовки.

Стук клапанов слышен ближе к клапанной крышке: глухой металлический звук, который проявляется при повышении оборотов на холостом ходу. Причина — увеличенные тепловые зазоры из-за износа или неверной регулировки; как проходит эта процедура, мы показывали в статье про регулировку клапанов на Форд Фокус 2 1,6.

Стук поршневых пальцев звучит иначе: ритмичная дробь в верхней и средней части блока, которая не пропадает на холостых. На холодную она громче — зазор в соединении больше, — после прогрева приглушается, но не исчезает. Если звук усиливается под нагрузкой и «отдаёт» в блок, а не в крышку, речь идёт уже не о регулировке.

Когда со стуком нельзя тянуть

Датчика, который сообщит «палец изношен», в машине нет. Но симптомы складываются в понятную картину:

стук слышен и на холодном, и на прогретом двигателе;
звук усиливается при сбросе газа и на 1 500–2 000 об/мин;
в слитом масле видны металлические частицы, на фильтре — «блеск»;
мотор работает шумнее, появился расход масла или упала тяга;
на холостом ходу слышна ритмичная дробь, которой раньше не было.

Любой из этих признаков — повод приехать на диагностику, а не «доездить отпуск»: пока причина не установлена, понять объём работ невозможно.

Разбор двигателя Ford Focus 2 на стенде

Снятый мотор отправляется на стойку: двигатель зафиксирован, доступ есть со всех сторон, ничего не мешает откручивать тяжёлые узлы и контролировать моменты затяжки. Такой разбор занимает больше времени, чем работа «под капотом», но именно он даёт точную картину состояния мотора.

Порядок работ — от простого к сложному: сначала навесное, затем клапанная крышка и привод ГРМ, потом головка блока — и только после этого открывается поршневая группа. Каждая деталь маркируется и складывается по местам.

На фото — блок цилиндров на стойке после снятия поддона. Здесь начинается настоящая дефектовка: проверяем постели коренных подшипников, состояние зеркала цилиндров и посадочных мест.

Поддон снят, коленвал демонтирован, шатуны с поршнями вынуты — можно измерять и смотреть износ, а не гадать по звуку.

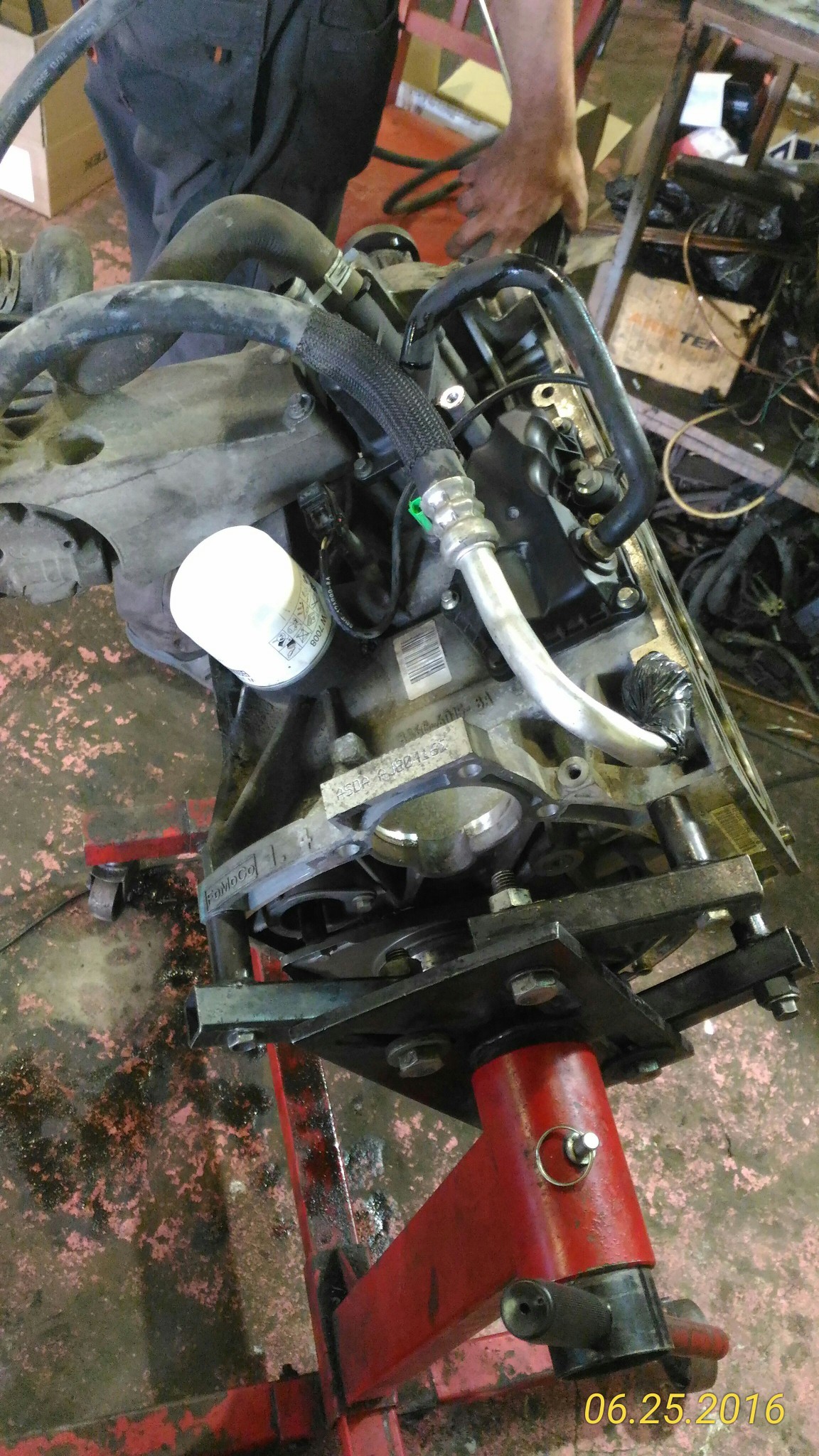

Блок цилиндров Ford Focus 2 на стойке после снятия поддона — автосервис автотело.рф

Головку блока сняли и разложили на верстаке. Камеры сгорания, клапаны и сёдла осматриваются на нагар, трещины и следы перегрева, проверяются направляющие втулки и плоскость ГБЦ. Это обязательная часть дефектовки: если мотор разобран, глупо не проверить головку.

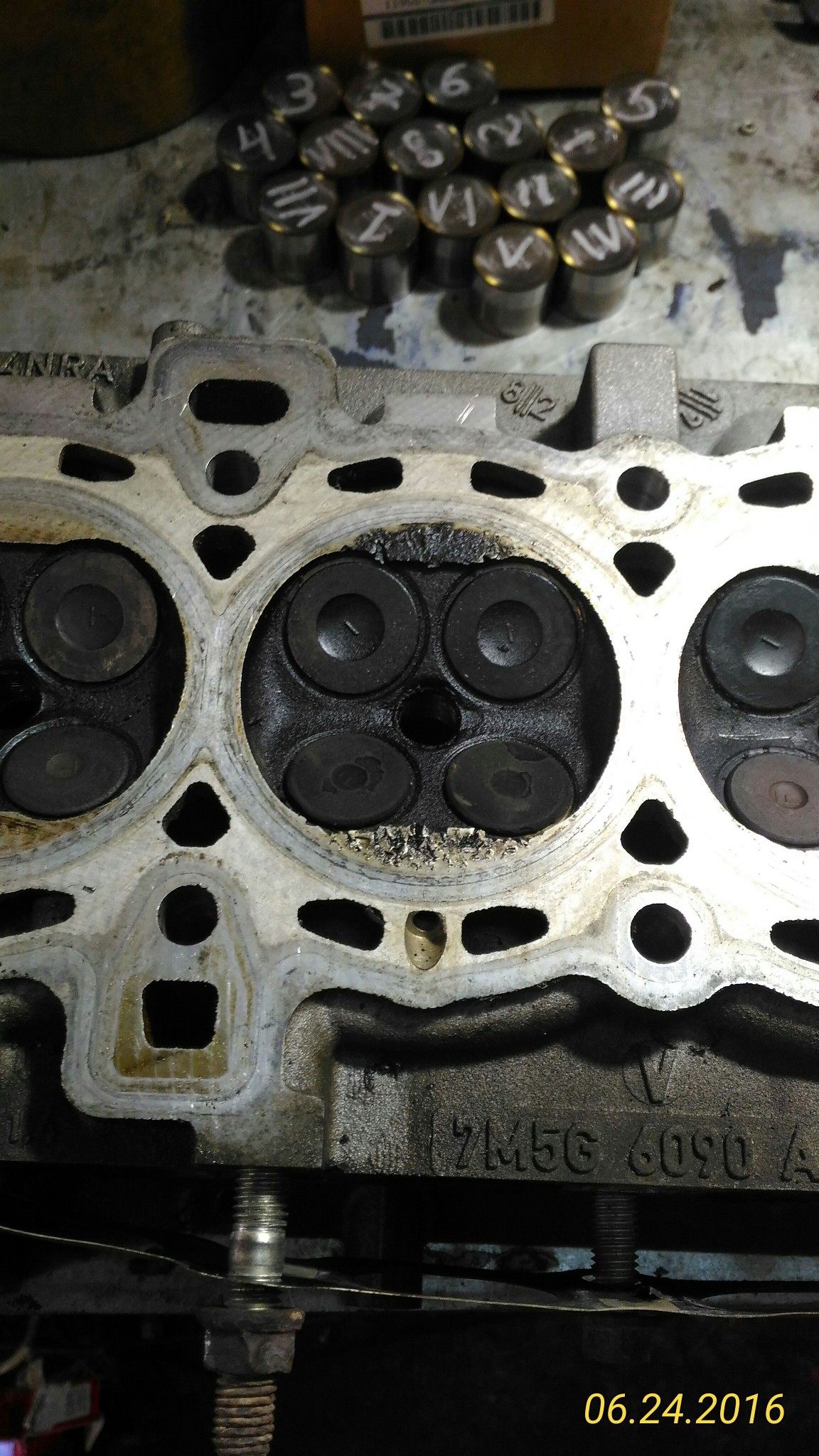

Головка блока двигателя Ford Focus 2 после снятия — автосервис автотело.рф

Головка блока после снятия: нагар распределён по камерам неравномерно.

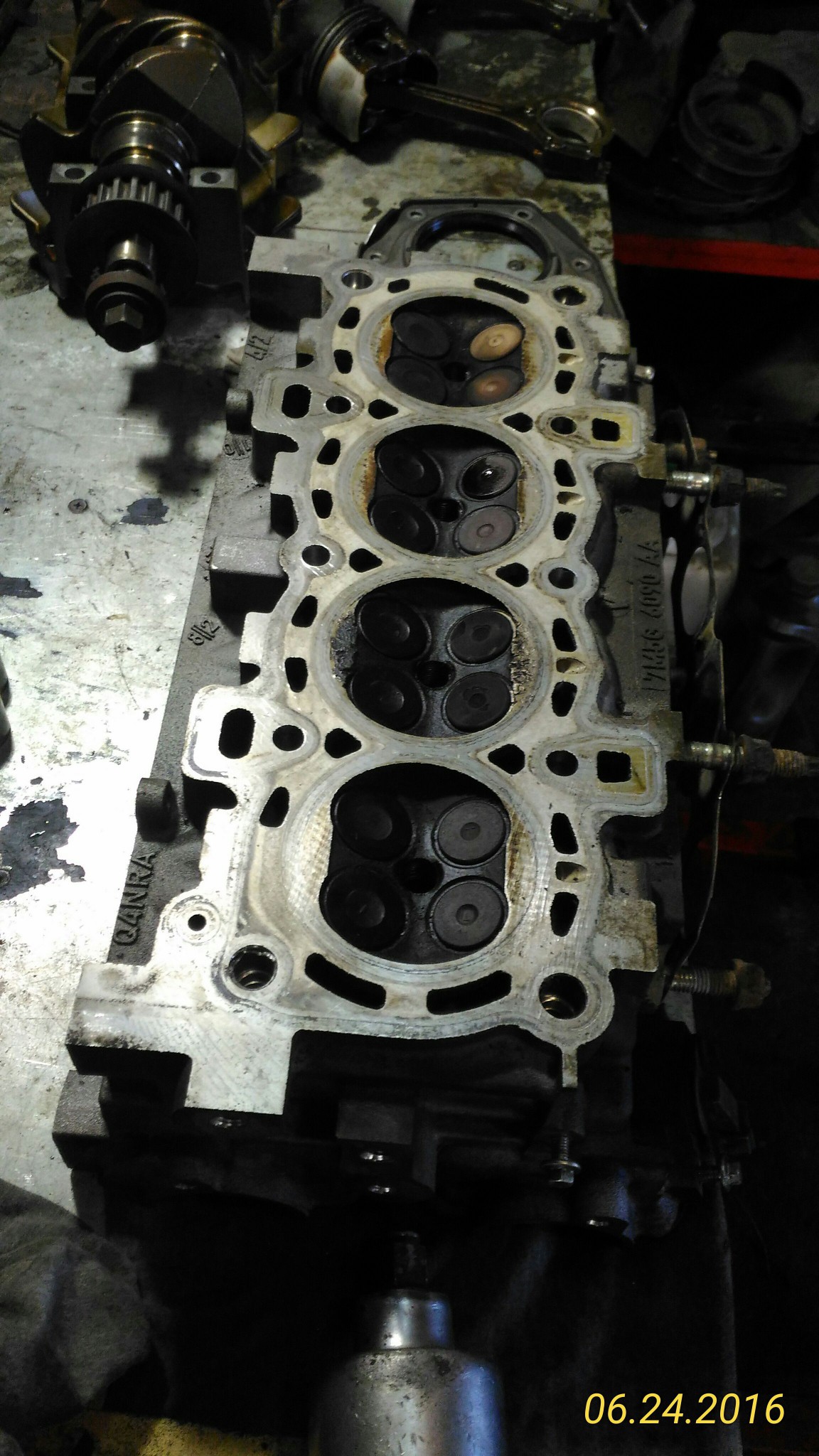

Камеры сгорания головки блока Ford Focus 2 крупным планом — автосервис автотело.рф

Камеры сгорания крупным планом: клапаны, сёдла, следы работы форсунок.

Когда поршни и коленвал извлечены, блок становится «скелетом»: видно постели коренных подшипников, каналы смазки и охлаждения. На этом этапе мотор уже ничего не скрывает — дефектовка идёт по факту, а не по предположениям.

Детали раскладываются по цилиндрам и подписываются. Поршень из первого цилиндра не должен попасть в четвёртый даже случайно — износ у каждого свой, и это важно для выводов по ремонту.

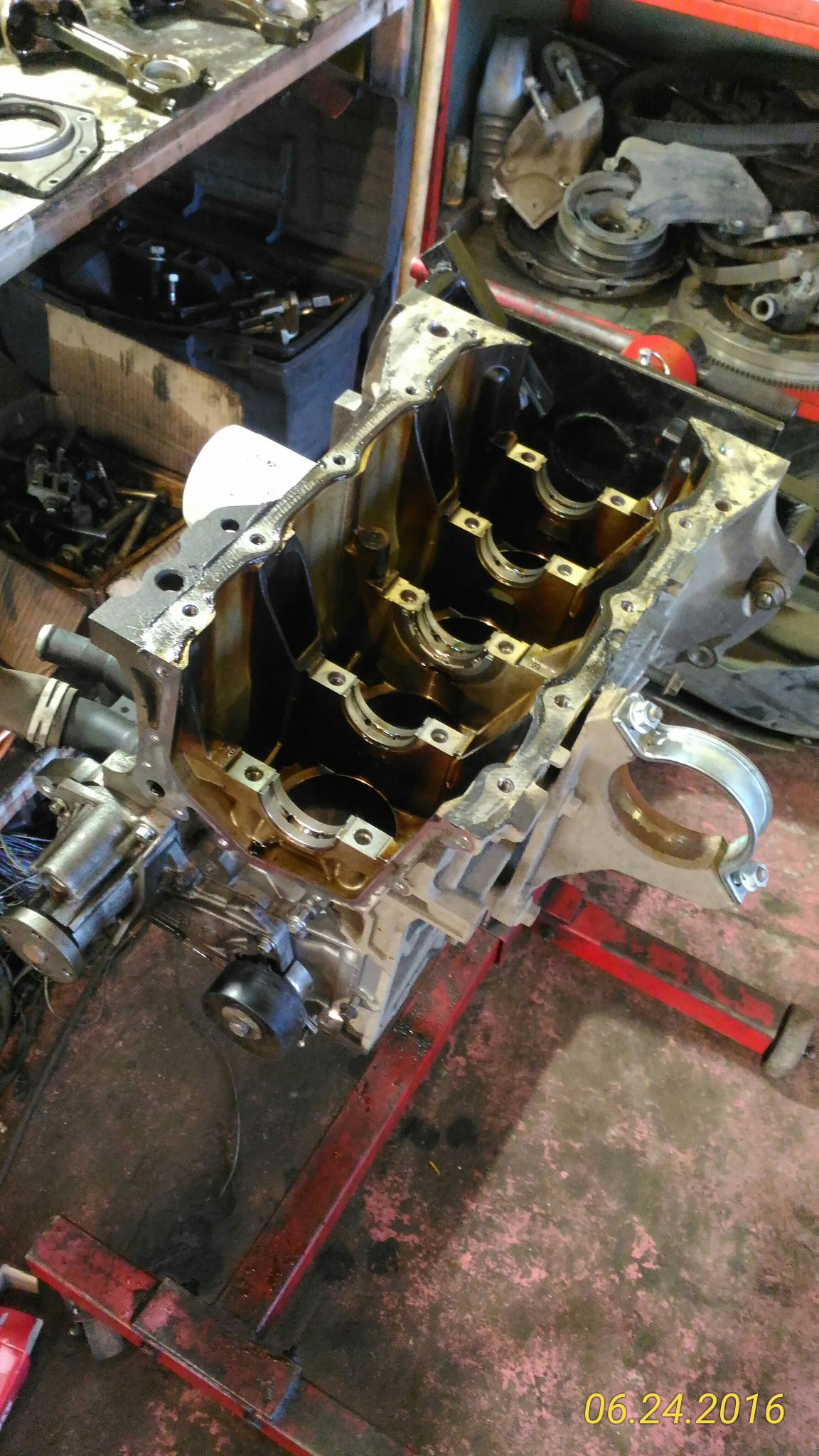

Разобранный блок цилиндров Ford Focus 2 на стойке — автосервис автотело.рф

Дефектовка: палец, поршни и зеркало цилиндров

Когда мотор разобран, начинается самое важное — измерения и осмотр. Именно на этом этапе становится понятно, почему он стучал, и что предстоит менять: одну деталь, поршневую группу целиком или блок с расточкой.

Поршни с шатунами вынуты и разложены по цилиндрам. Первое, что видно: на днищах поршней плотный нагар, кольца «посажены» в канавках, а на юбках — следы работы.

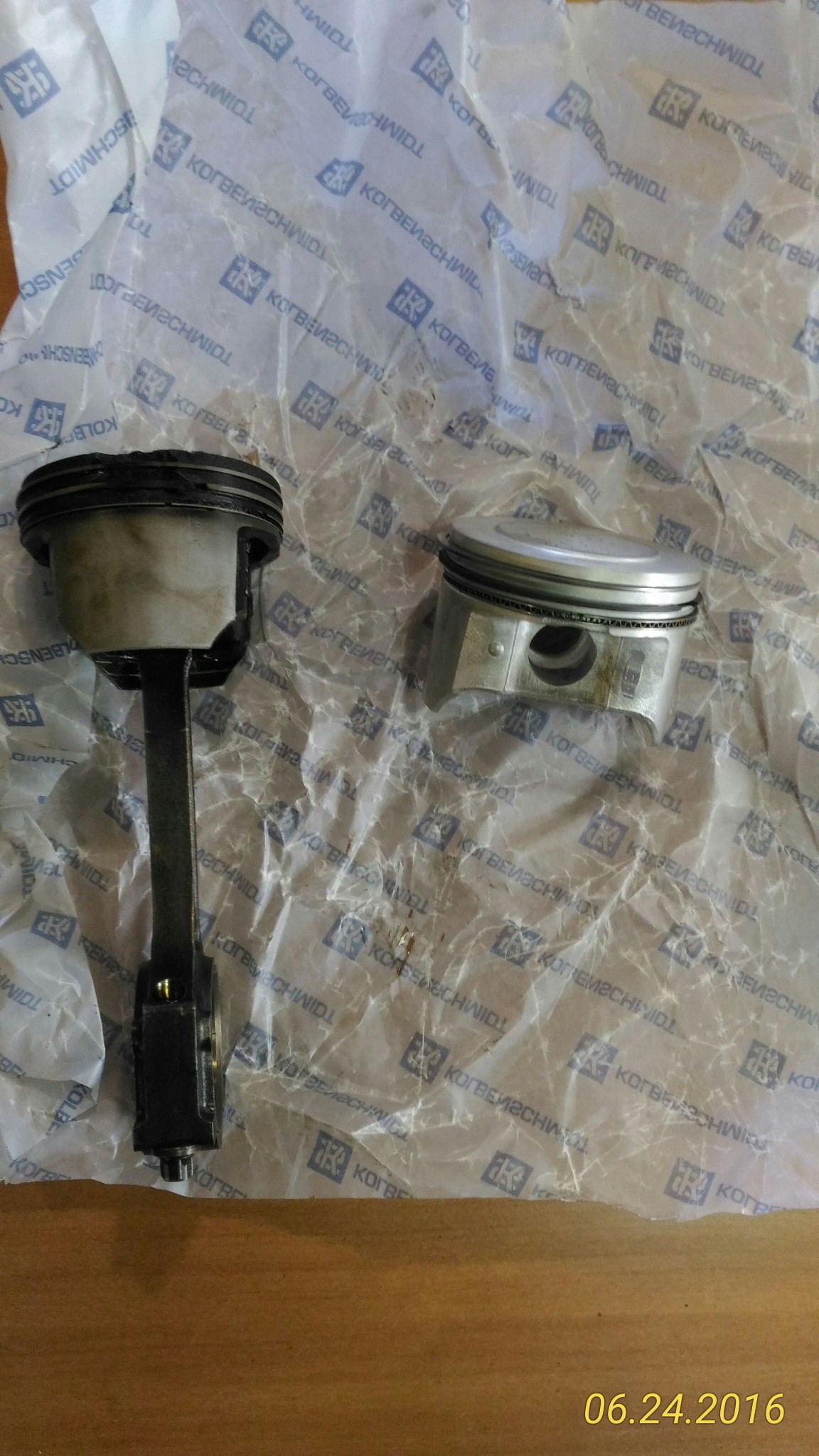

Но нагар — это скорее «фон». Главное на этой фотографии — сам узел «поршень + шатун»: именно в этом соединении работает поршневой палец, который и давал стук.

Поршень с шатуном двигателя Ford Focus 2 после демонтажа — автосервис автотело.рф

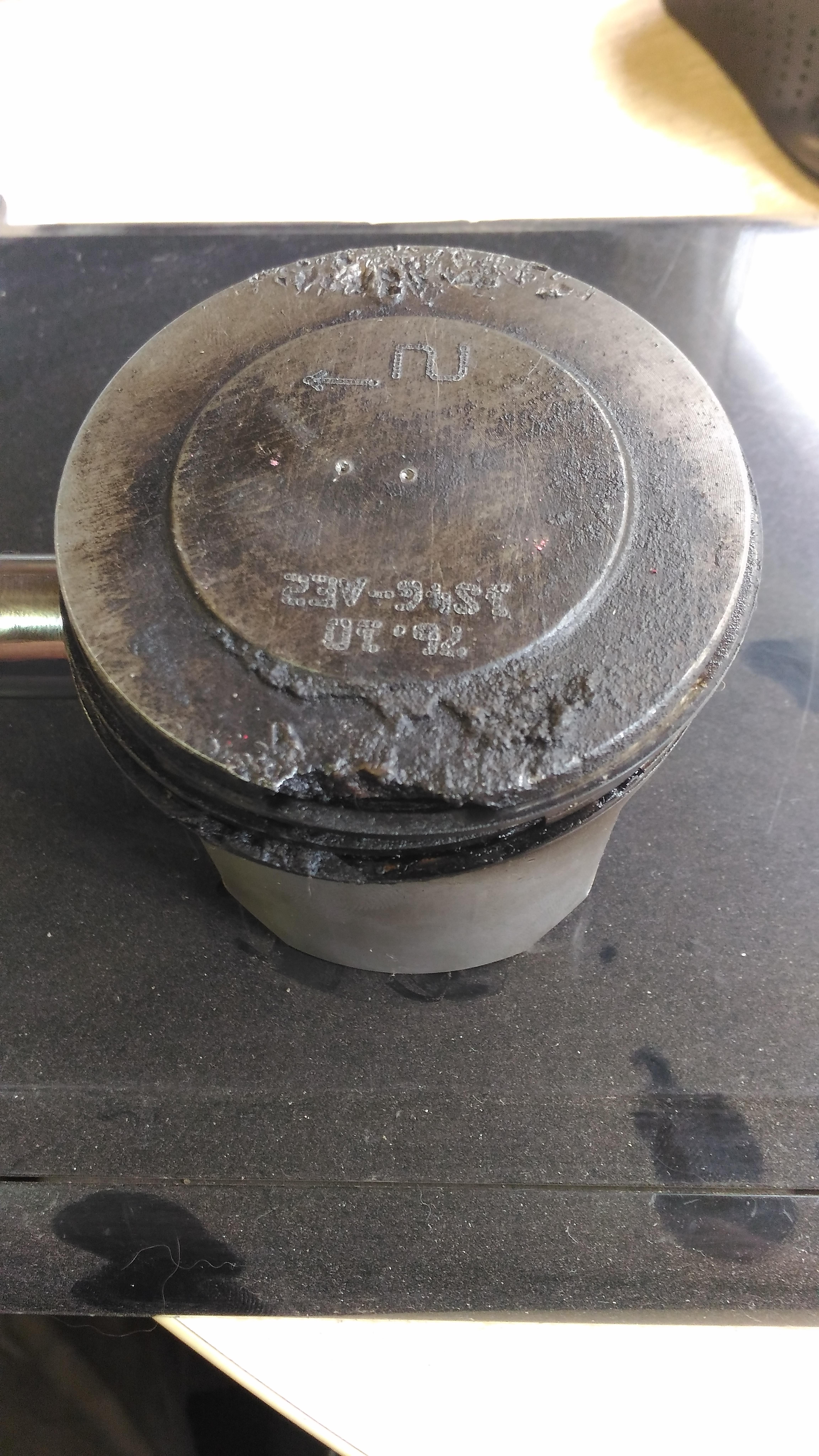

Поршень Ford Focus 2 с нагаром на днище — автосервис автотело.рф

Днище поршня с нагаром: кольца придётся менять в любом случае.

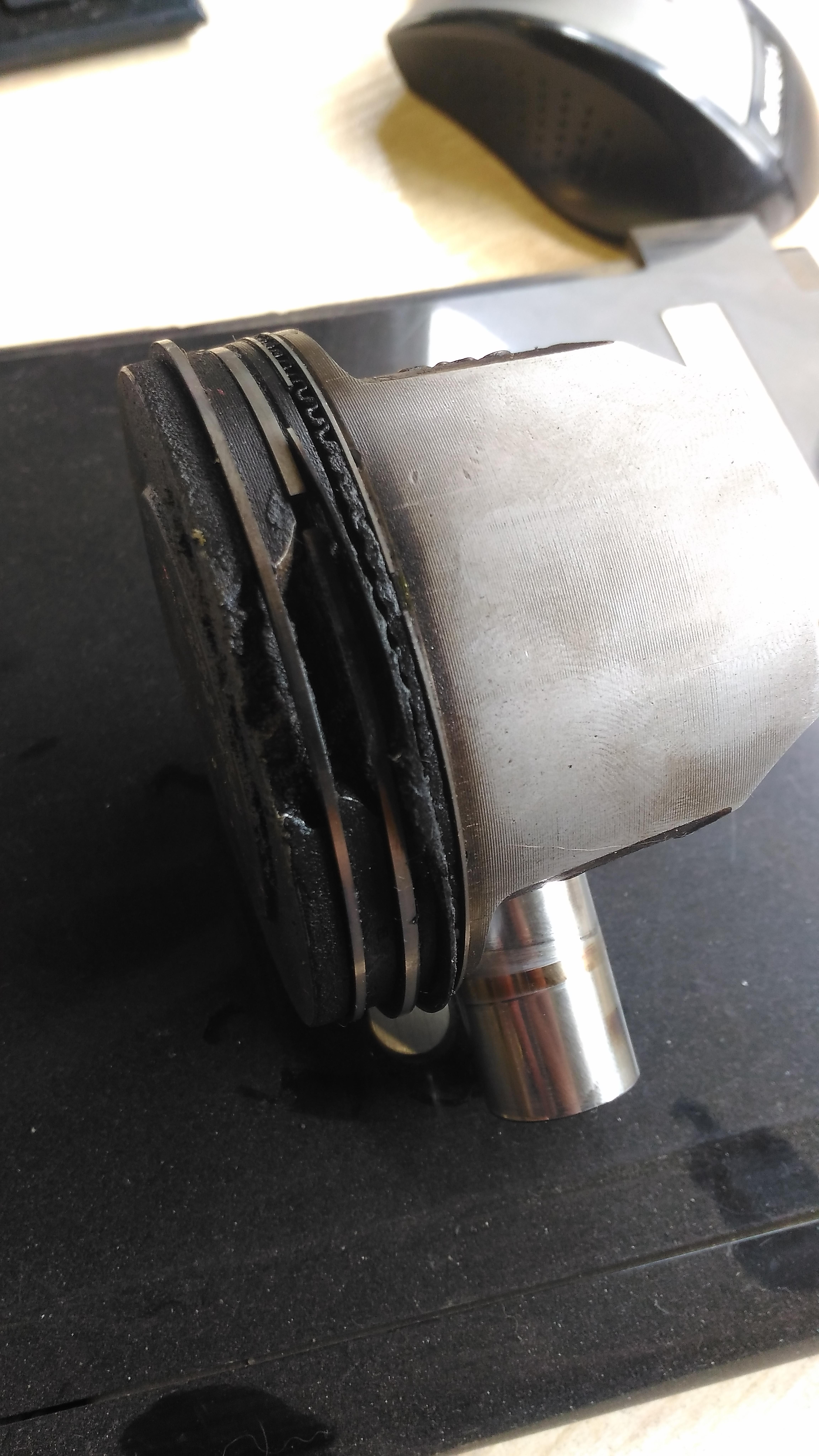

Поршень с кольцами, шатуном и пальцем Ford Focus 2 — автосервис автотело.рф

Поршень с шатуном и поршневым пальцем — тот самый узел, который стучал.

Изношенный поршневой палец двигателя Ford Focus 2 — автосервис автотело.рф

А вот и виновник: демонтированный поршневой палец. На рабочей поверхности — выработка и натиры, из-за которых в соединении появился зазор.

Износ пальца вблизи не выглядит как «трещина» или «задир»: поверхность теряет геометрию, металл стирается неравномерно — появляются тёмные полосы и пятна. Такой палец уже не держит посадку с нужным натягом, и узел начинает работать с ударом.

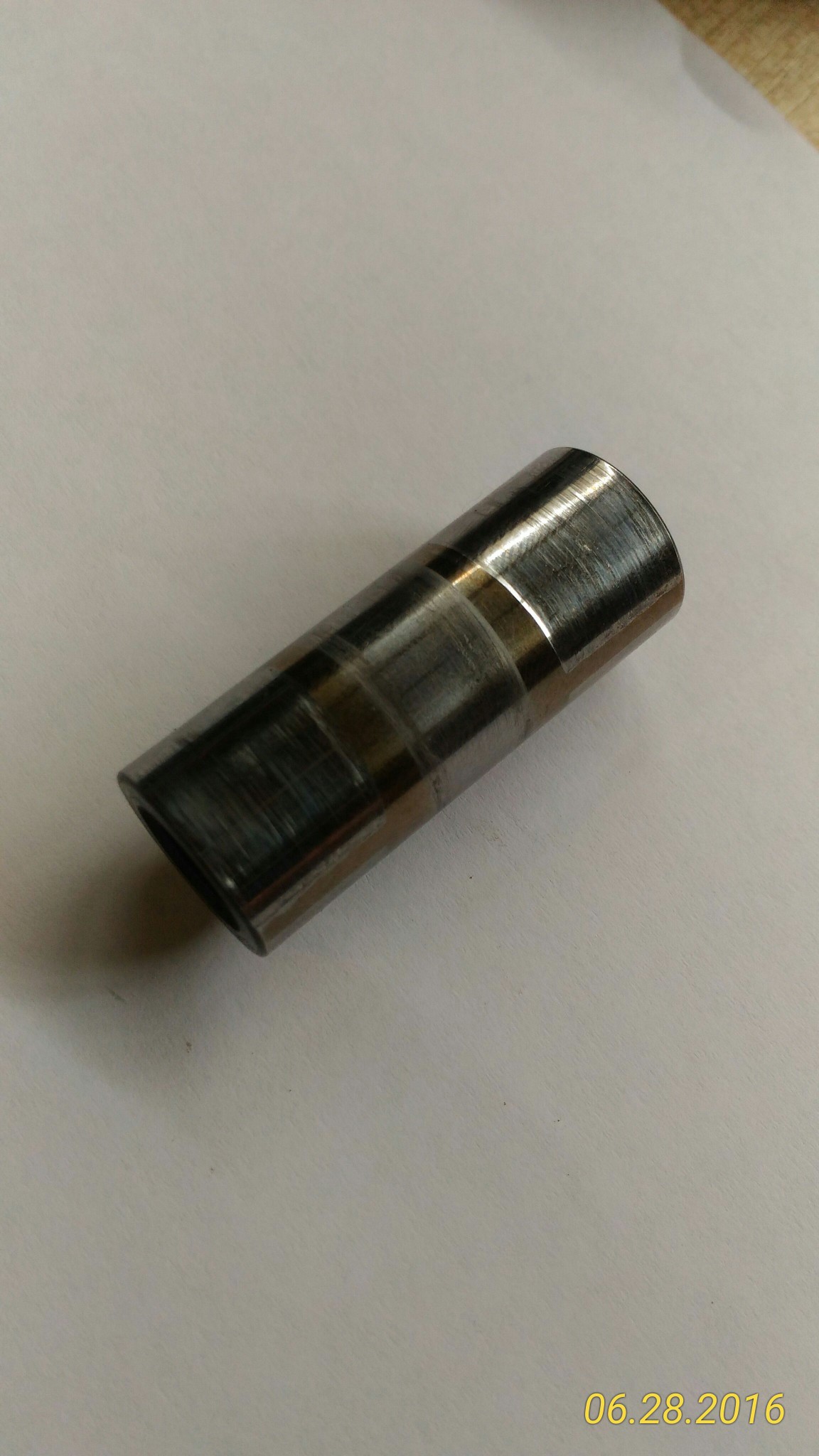

Поршневой палец Ford Focus 2 с выработкой на рабочей поверхности — автосервис автотело.рф

Палец на рабочем столе: сверху видна характерная выработка поверхности.

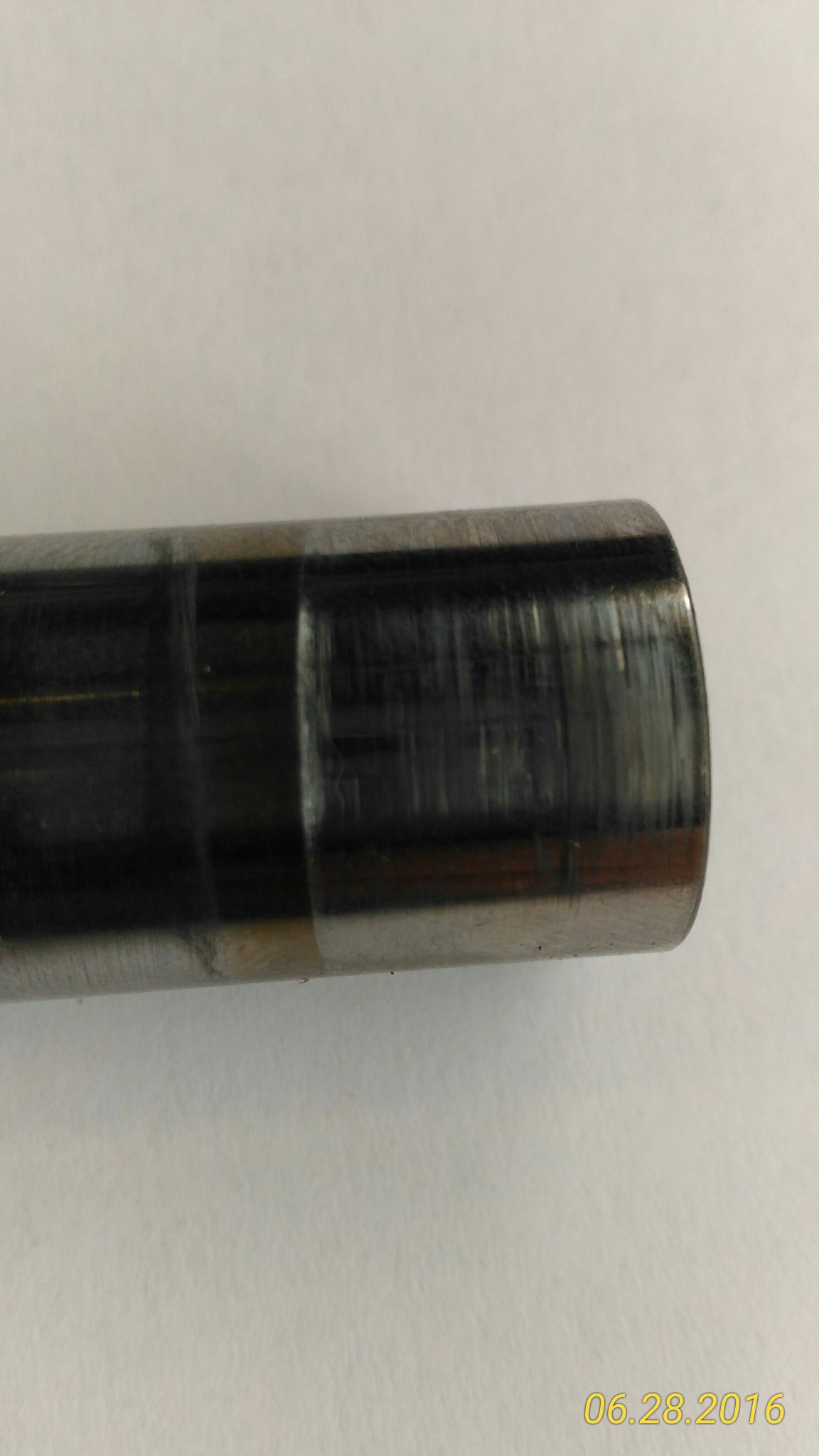

Демонтированный поршневой палец Ford Focus 2, второй ракурс — автосервис автотело.рф

Тот же палец с другого ракурса: натиры и потёртости по всей рабочей зоне.

Палец сидит в поршне и шатуне с натягом, поэтому просто «вынуть руками» его нельзя — для разборки нужен пресс и оправки. Здесь важно не повредить ни поршень, ни шатун: при неаккуратной выпрессовке трескается юбка поршня и разбивается отверстие в шатуне.

Мы делаем это на прессе, с правильной опорой и без ударных нагрузок. После — обязательно замеряем освободившиеся посадочные места: если отверстие в шатуне уже разбито, одного нового пальца недостаточно.

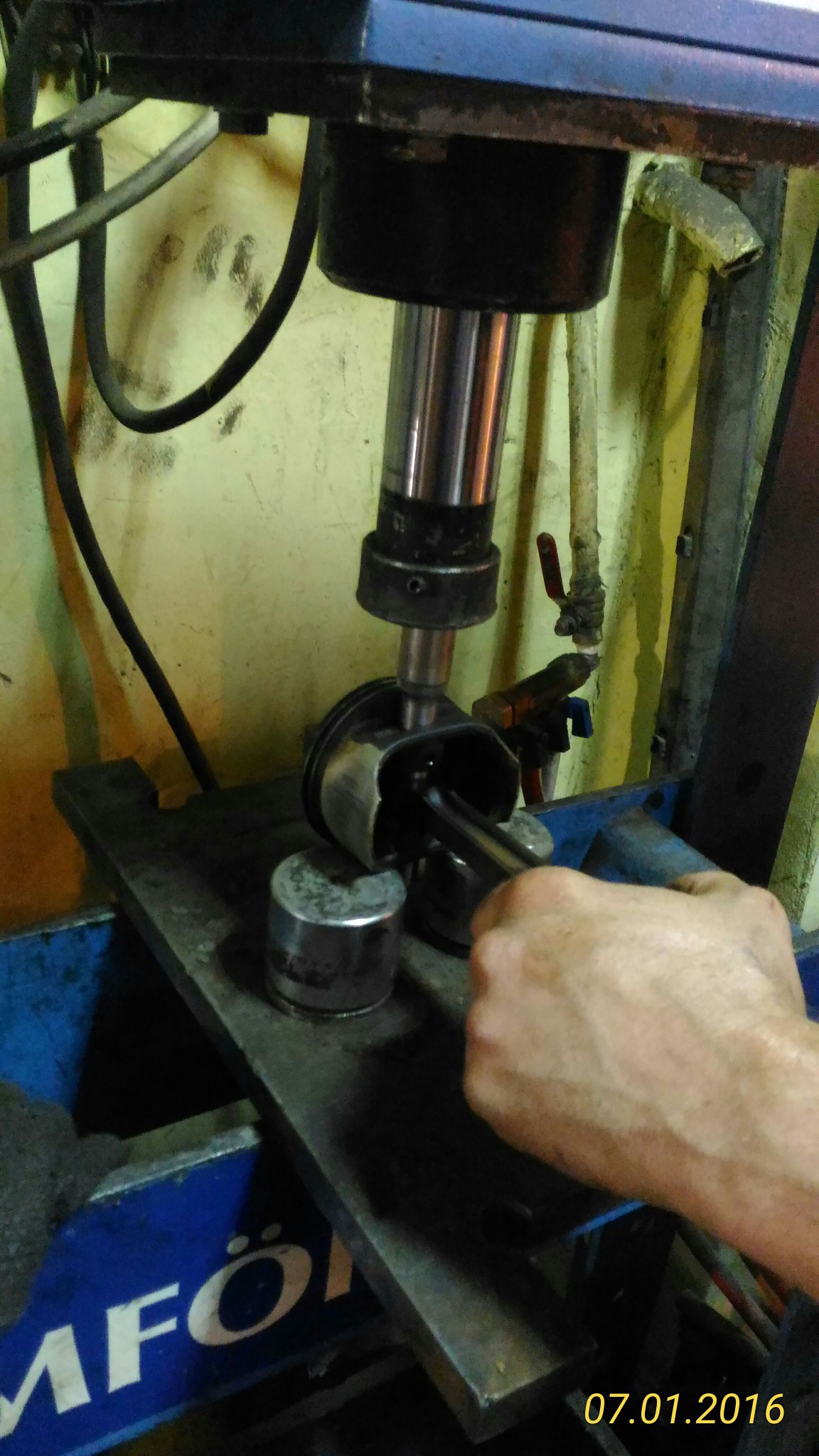

Выпрессовка поршневого пальца на прессе в автосервисе АвтоТело — автосервис автотело.рф

Почему стучат поршневые пальцы

Поршневой палец соединяет поршень с шатуном. Пока посадка в норме, узел работает без люфта: детали ходят строго по своим местам, а масло смазывает и охлаждает соединение. С ростом пробега натяг ослабевает — металл изнашивается, поверхность пальца теряет геометрию.

Появляется зазор, и узел начинает работать с ударом. На холодном двигателе зазор максимальный, поэтому стук слышен громче всего сразу после пуска. По мере прогрева металл расширяется, зазор уменьшается — звук приглушается, но не исчезает.

стук ритмичный, «дробью», слышен в средней части блока;
на холодную громче, на прогретом моторе тише, но остаётся;
на 1 500–2 000 об/мин звук становится чаще и отчётливее;
при сбросе газа стук «проявляется» заметнее, чем под нагрузкой;
в запущенной стадии уходит тяга, растёт расход масла.

Если изношенный палец не менять, дальше разбиваются посадочные места: отверстие в поршне и втулка шатуна перестают держать деталь. Развитие событий — от проворота пальца до разрушения поршня и клина двигателя.

Ремонт: новая поршневая группа и сборка низа мотора

По результатам дефектовки стало ясно: обойтись заменой одного пальца нельзя. При таком износе меняется вся поршневая группа — поршни, пальцы и кольца, — иначе через несколько тысяч километров ремонт придётся повторять.

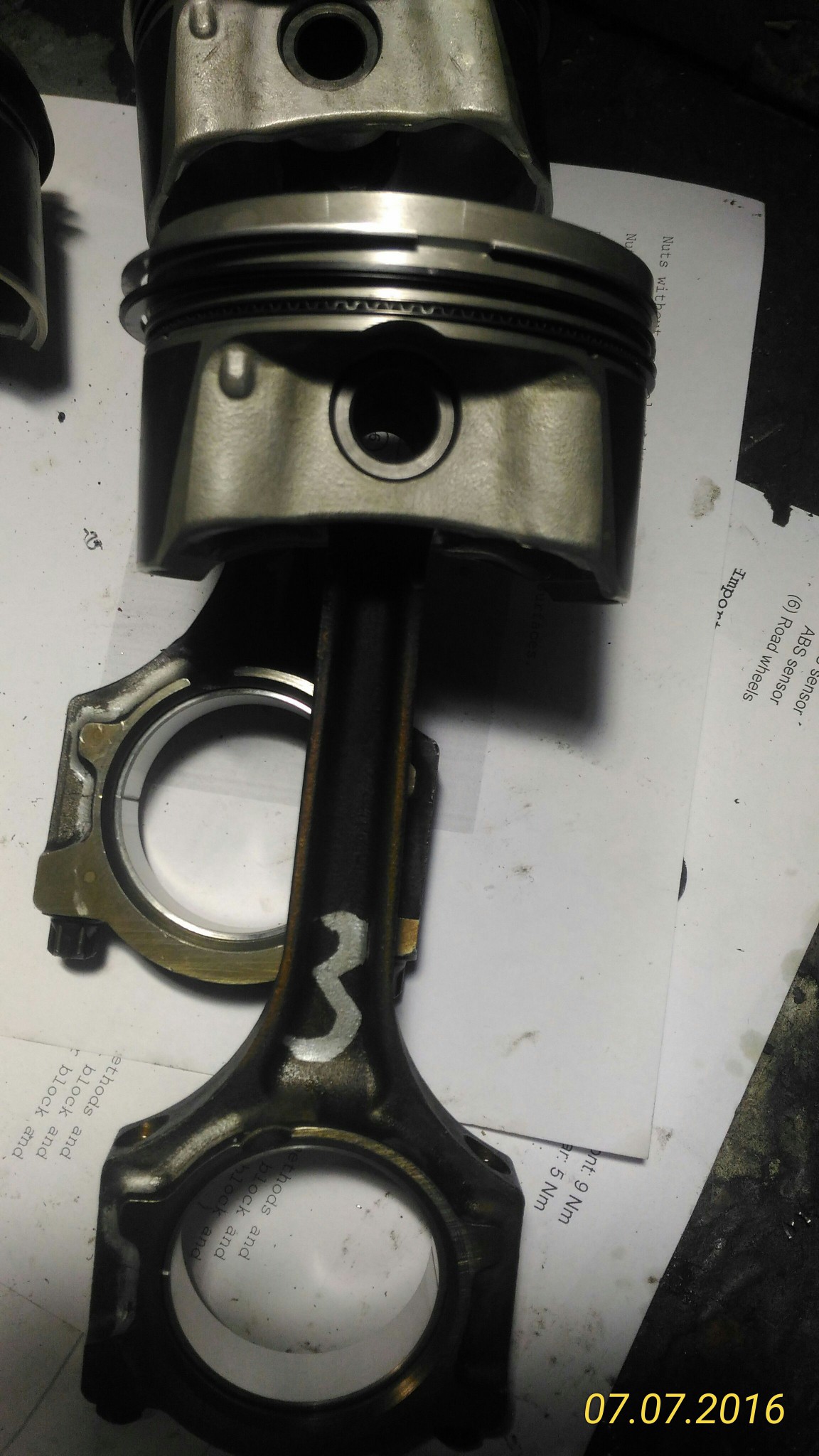

Новый поршень с шатуном Ford Focus 2 и инструкция с моментами затяжки — автосервис автотело.рф

Новый поршень с шатуном: шатун пронумерован по цилиндру, рядом — инструкция с моментами затяжки.

Комплект новой поршневой группы для Ford Focus 2 — автосервис автотело.рф

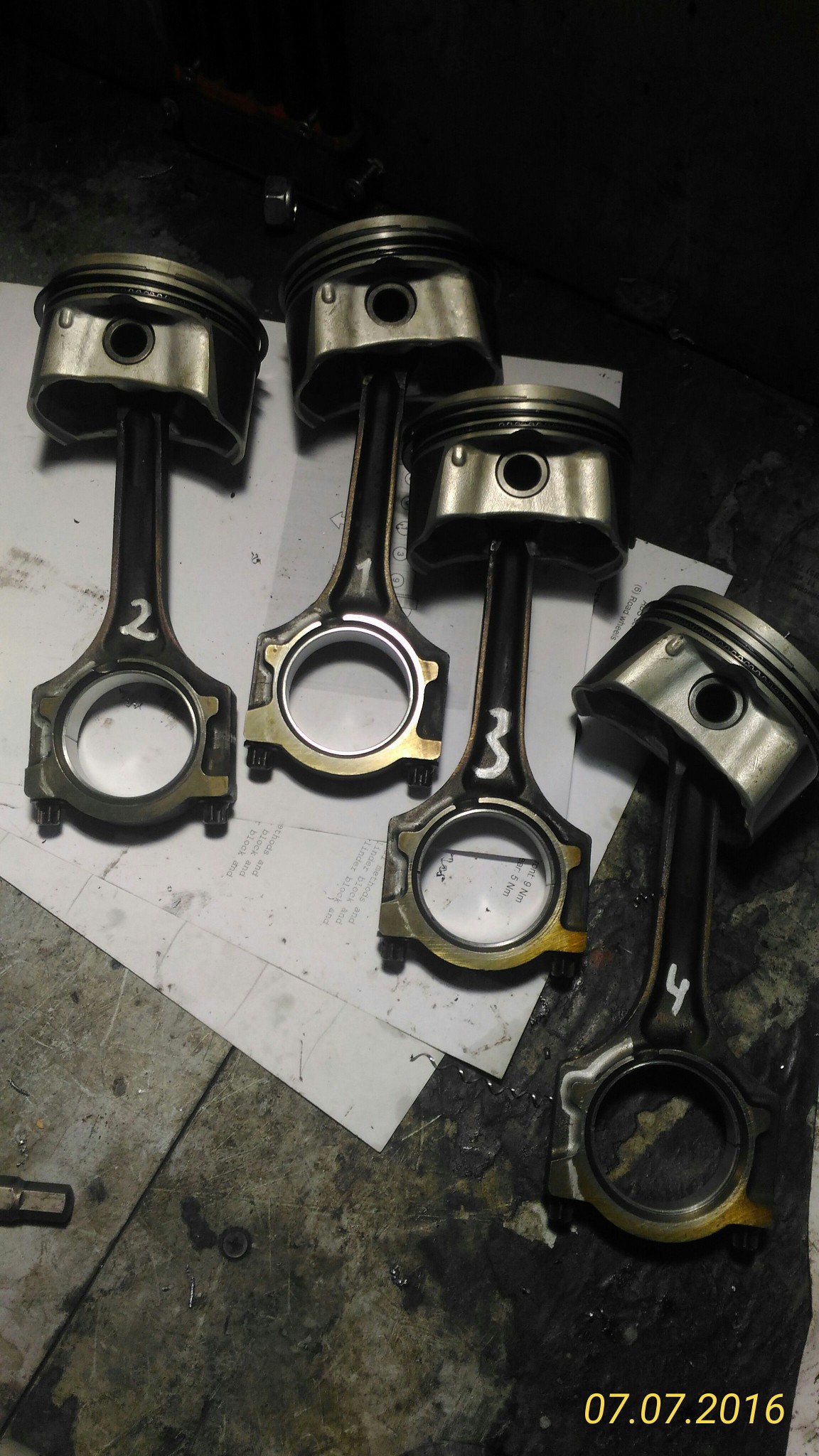

Комплект поршневой группы на четыре цилиндра: детали раскладываются по своим местам.

Сборка низа — самая ответственная часть ремонта. Коленвал укладывается в постели блока, шатуны с поршнями ставятся на свои шейки, каждый вкладыш и каждый болт затягивается с заданным моментом.

Никаких «на глазок»: от аккуратности на этом этапе зависит, будет мотор работать тихо или снова «застучит» через полгода.

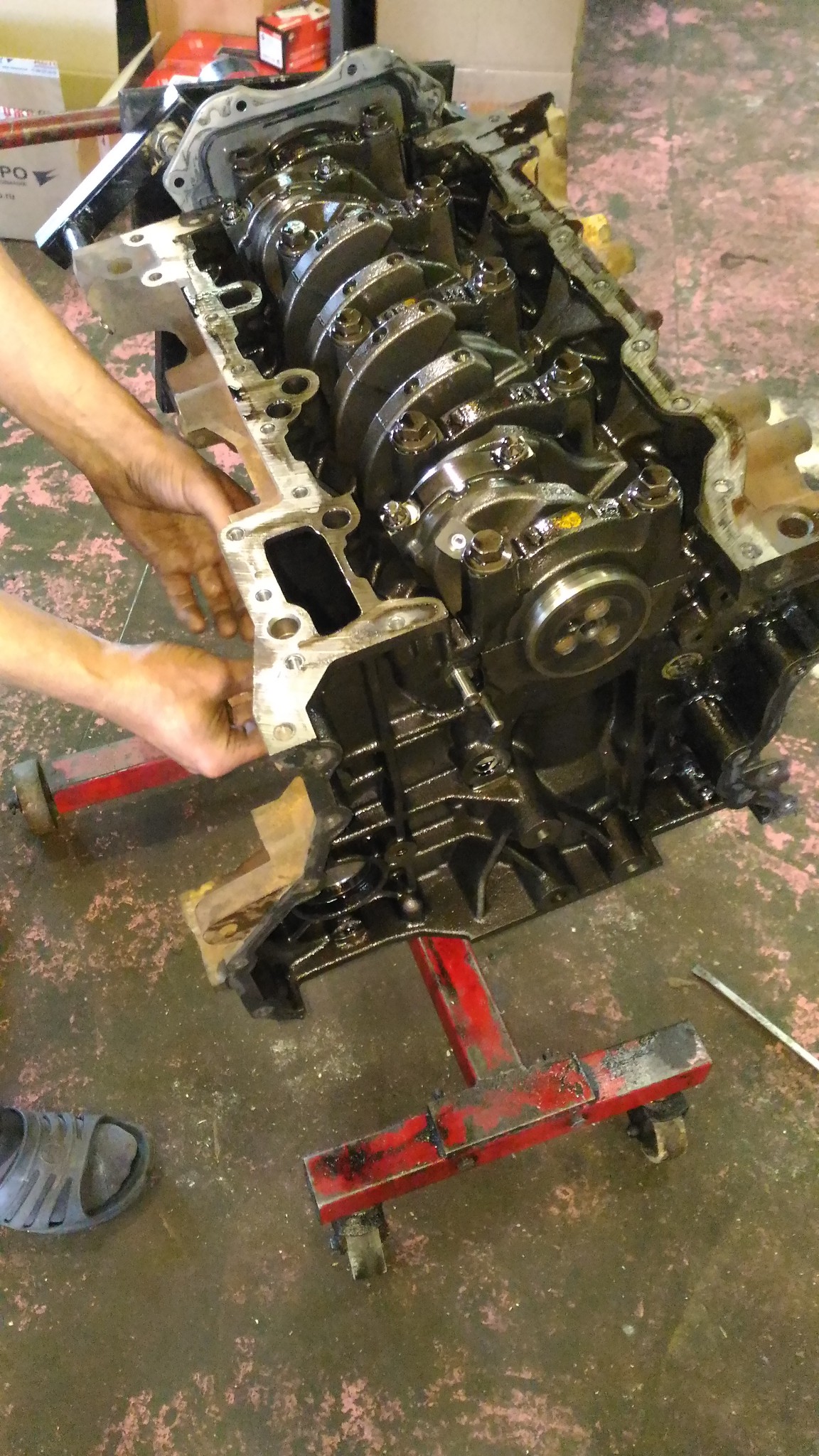

Сборка низа двигателя Ford Focus 2: коленвал и шатуны в блоке — автосервис автотело.рф

Блок цилиндров Ford Focus 2 после мойки: все четыре цилиндра — автосервис автотело.рф

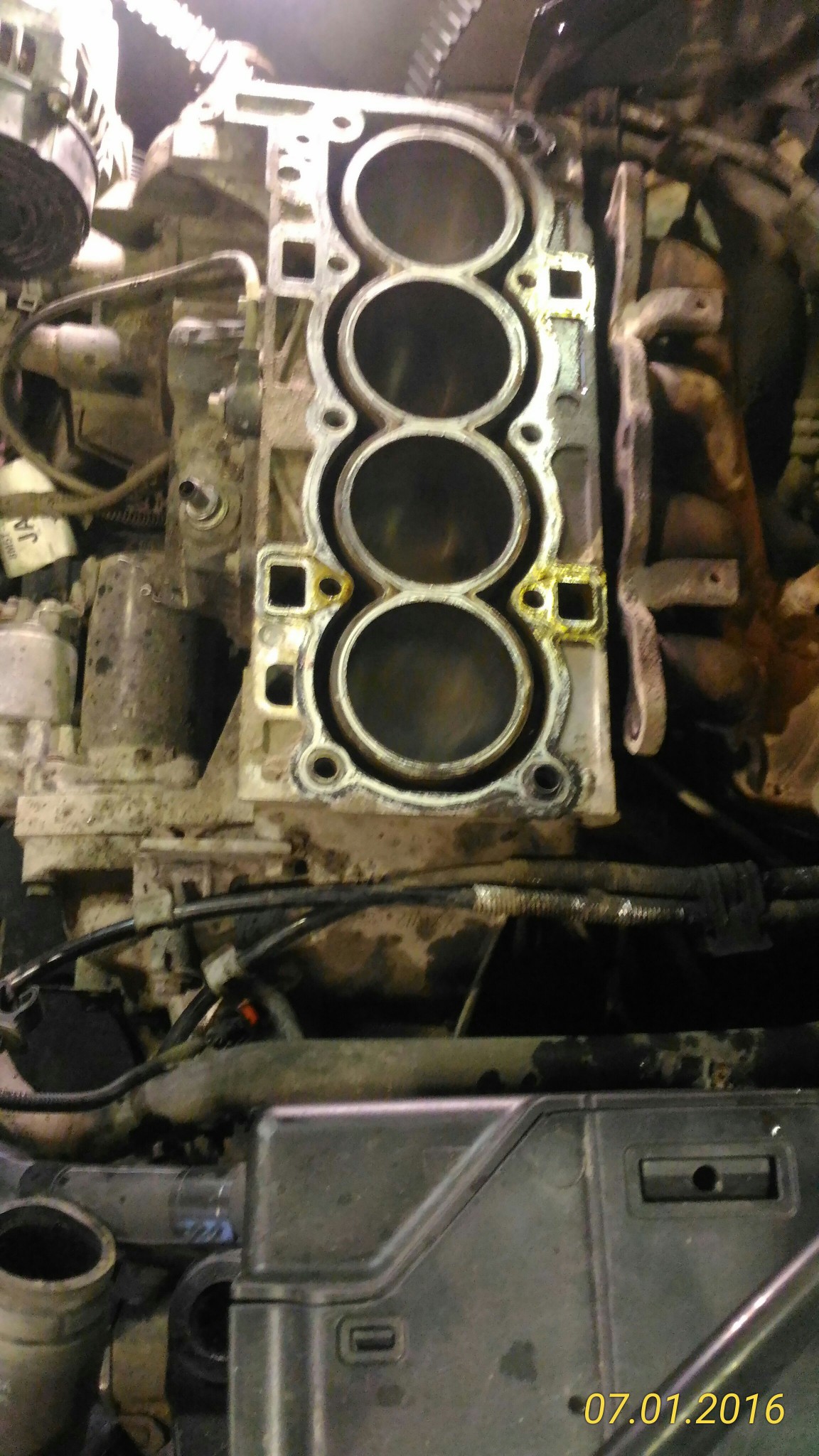

Блок цилиндров после мойки: видны все четыре цилиндра и каналы рубашки охлаждения.

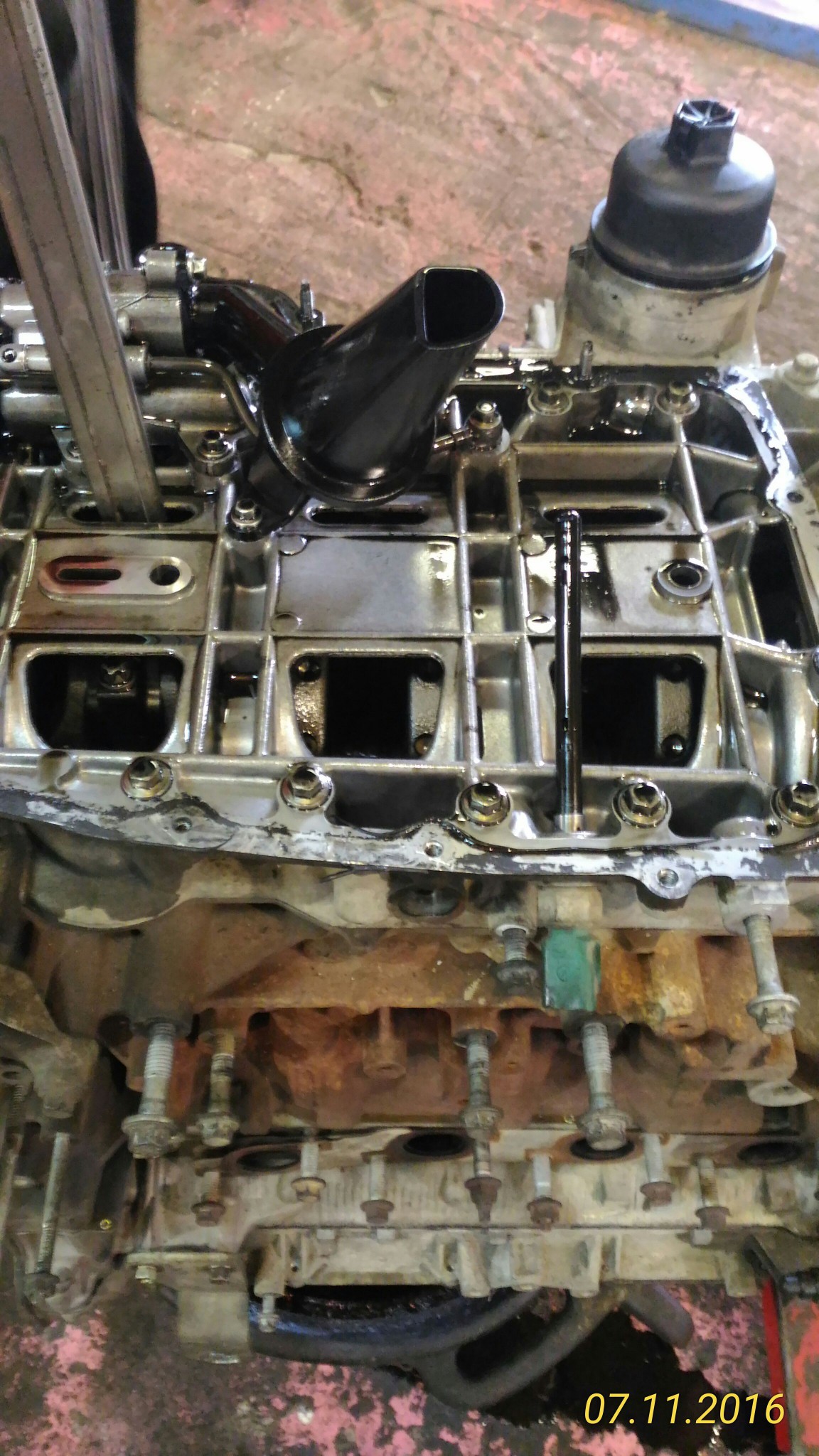

Плоскость блока цилиндров Ford Focus 2 перед сборкой с головкой — автосервис автотело.рф

Плоскость блока и посадочные поверхности — проверяем перед сборкой с головкой.

Отдельный пункт дефектовки — привод ГРМ. На этом моторе он цепной: цепь, натяжитель и успокоители проверяются на вытяжку и износ, метки выставляются до сборки.

Привод разбирается и собирается по своим меткам: ошибка на зуб меняет фазы газораспределения, и мотор теряет мощность, а ошибки по фазам появляются сразу после запуска. Поэтому эту часть работы мы всегда делаем с проверкой — и до сборки, и после.

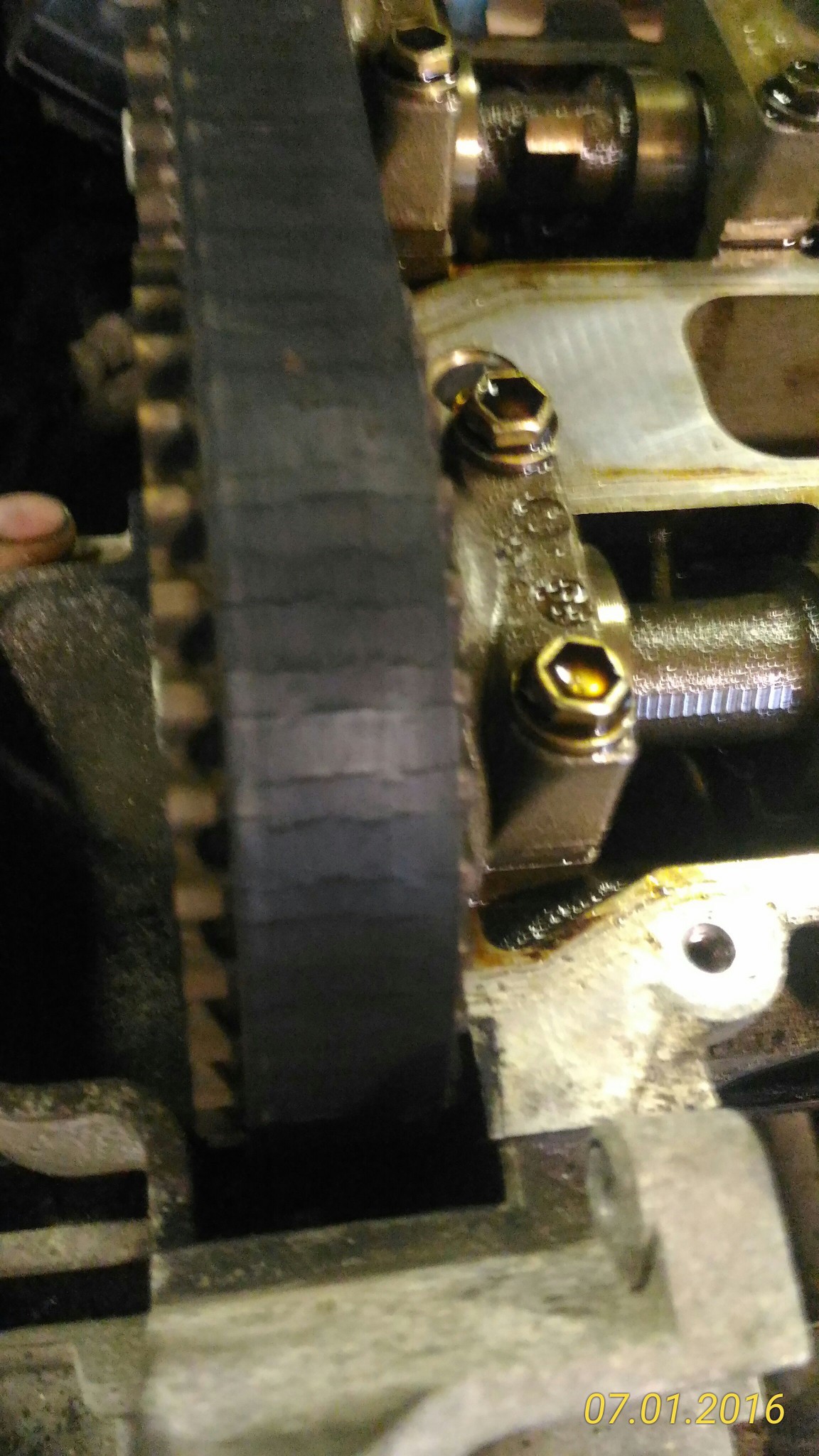

Цепь привода ГРМ на двигателе Ford Focus 2 — автосервис автотело.рф

Обратная сборка и установка двигателя

Дальше мотор собирается в обратном порядке: поддон, передняя крышка, головка блока, клапанная крышка, навесное оборудование. Прокладки и сальники, которые при разборке снимались, ставятся новые — экономить на них бессмысленно.

Сборка двигателя Ford Focus 2 на стенде — автосервис автотело.рф

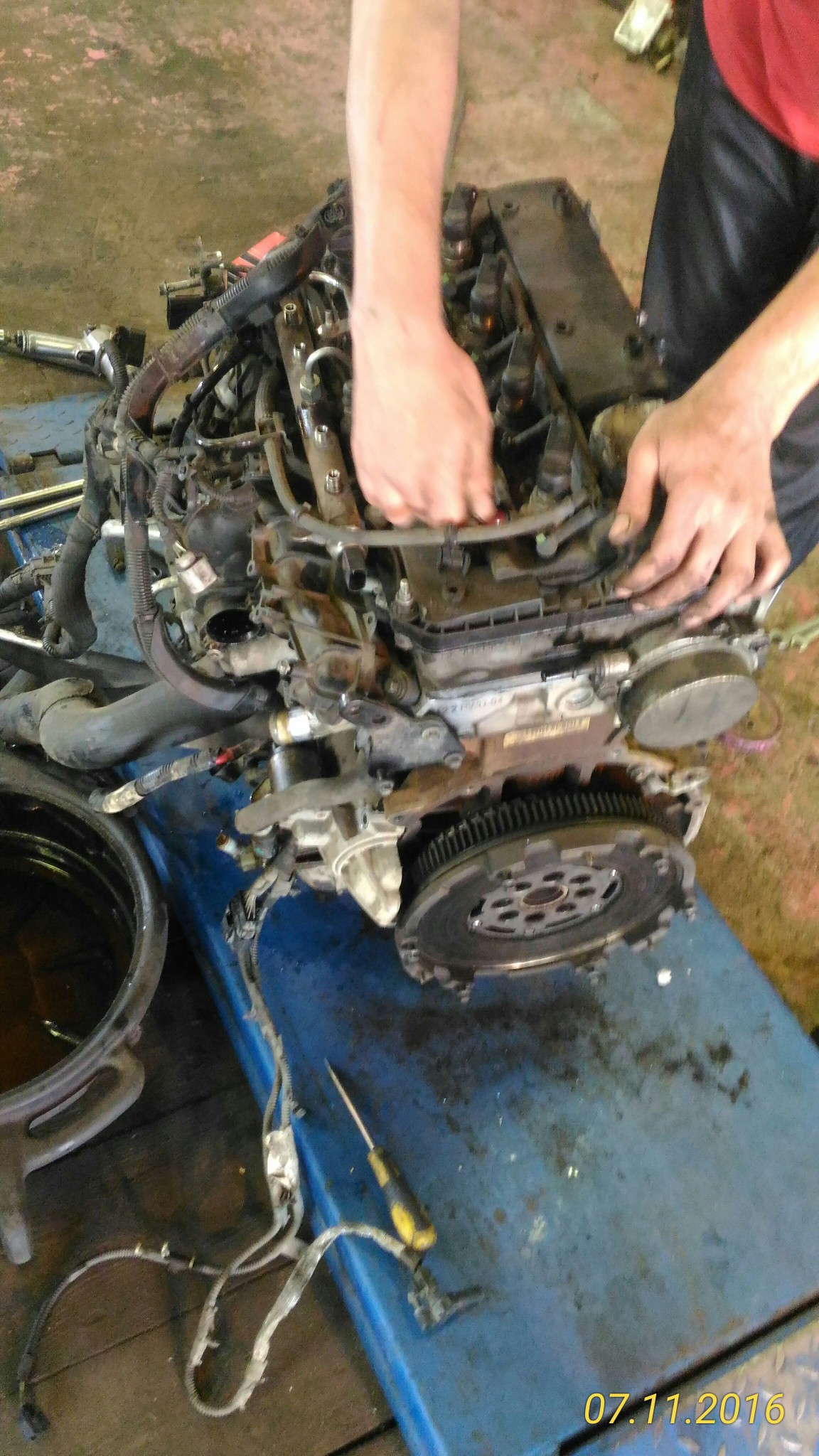

Сборка двигателя на стенде: узлы ставятся на места, крепёж затягивается по моментам.

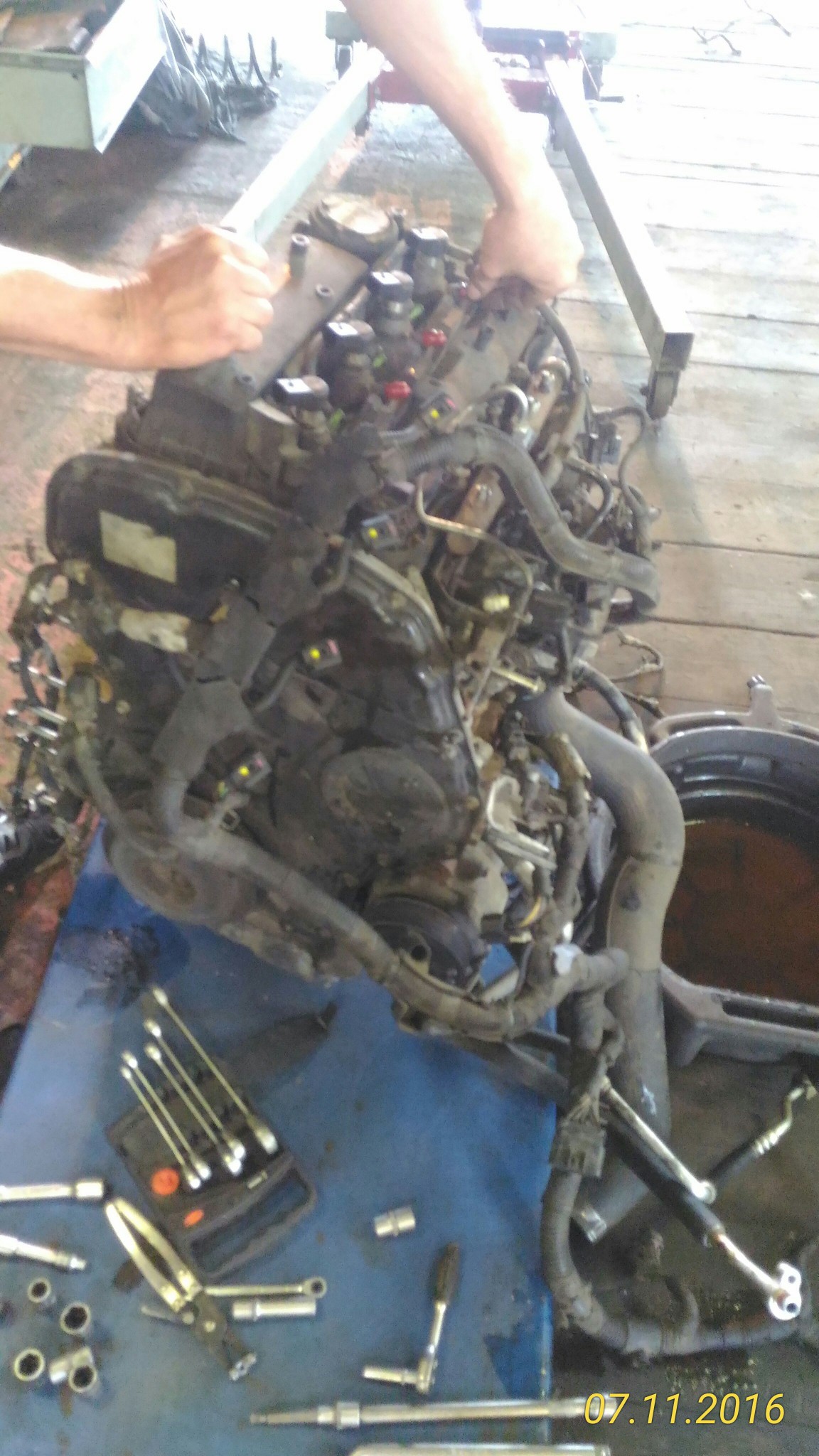

Механик собирает двигатель Ford Focus 2, установка навесного — автосервис автотело.рф

Работа с приводом и навесным оборудованием: каждый узел возвращается на своё место.

Собранный двигатель ещё раз проверяем: прокручиваем вал, убеждаемся, что нет заеданий и посторонних звуков. Только после этого мотор отправляется обратно в машину — внешне он снова выглядит «как с завода», но внутри уже новые поршни, пальцы, кольца и вкладыши.

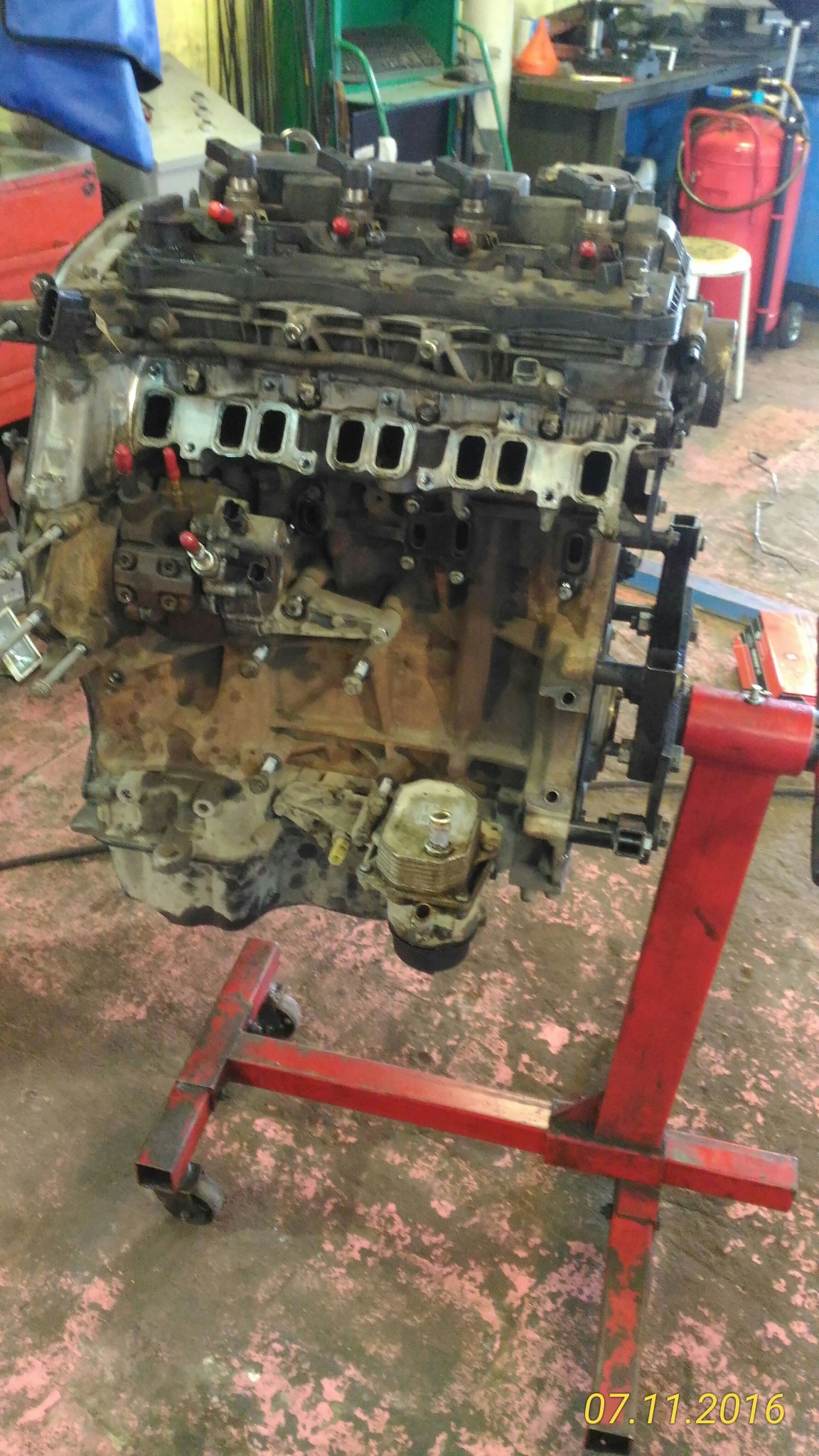

Собранный двигатель Ford Focus 2 на стойке перед установкой — автосервис автотело.рф

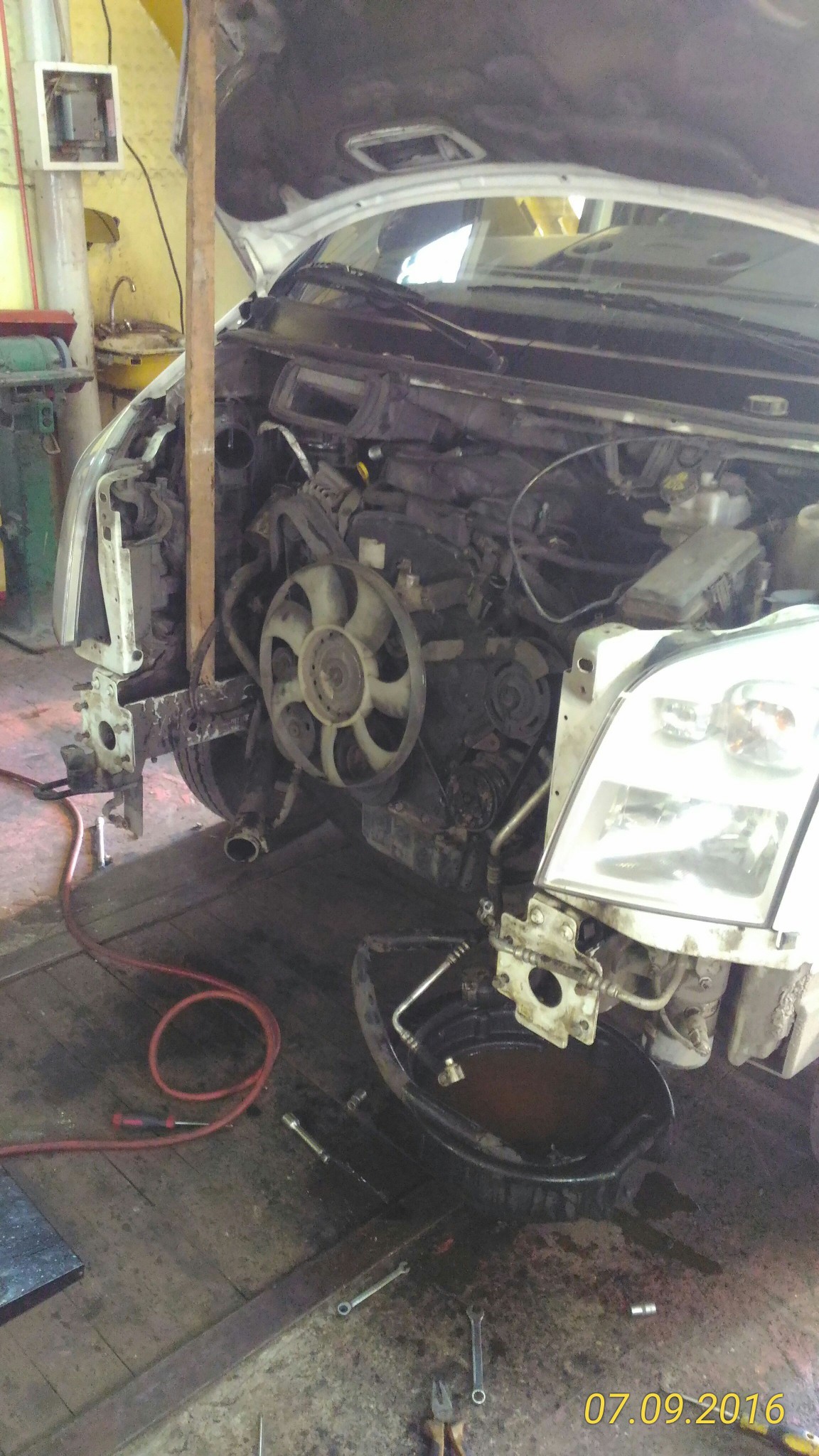

Установка — зеркальное отражение снятия: мотор опускается в отсек, попадает на опоры, стыкуется с коробкой передач и приводами.

Работа идёт на лебёдке и с помощником: двигатель — узел тяжёлый, а перекосить его при посадке на опоры легко. Проводку и трубки укладываем по штатным местам.

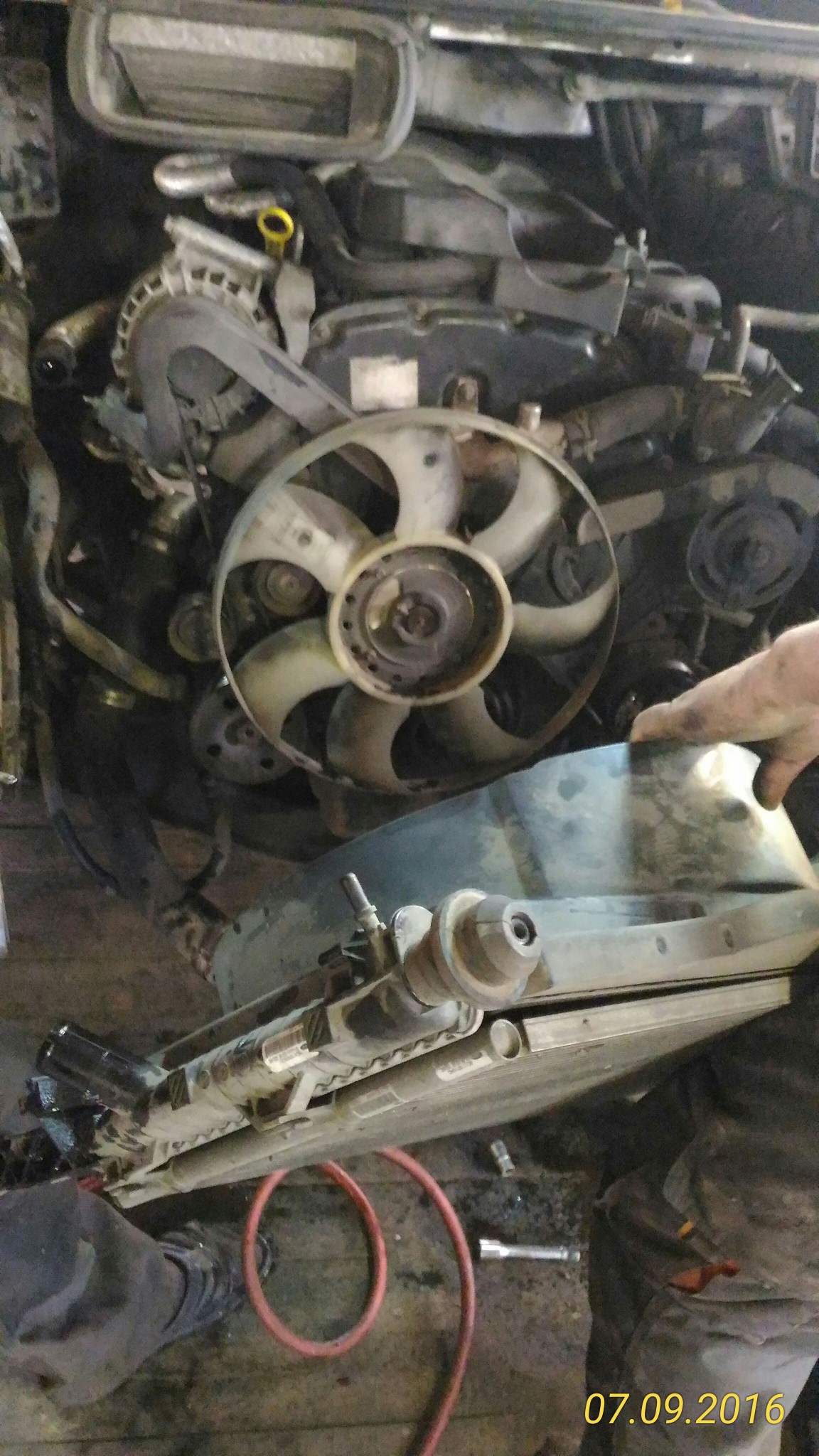

Установка двигателя Ford Focus 2 в моторный отсек — автосервис автотело.рф

Мотор на месте: подключаем разъёмы, патрубки и топливную систему, заливаем масло и антифриз. Дальше — первый запуск и проверка на конкретных режимах.

Слушаем холодный пуск, прогрев, работу на холостых и под нагрузкой. Мотор должен работать ровно, без стука, который привёл владельца в сервис.

Двигатель Ford Focus 2 установлен в моторный отсек — автосервис автотело.рф

Последний этап — тест-драйв и контрольные проверки: уровень масла, отсутствие подтёков, работа двигателя на разных режимах.

Ford Focus 2 вернулся на дорогу с «нулевой» поршневой группой — вместо стука в моторе тишина.

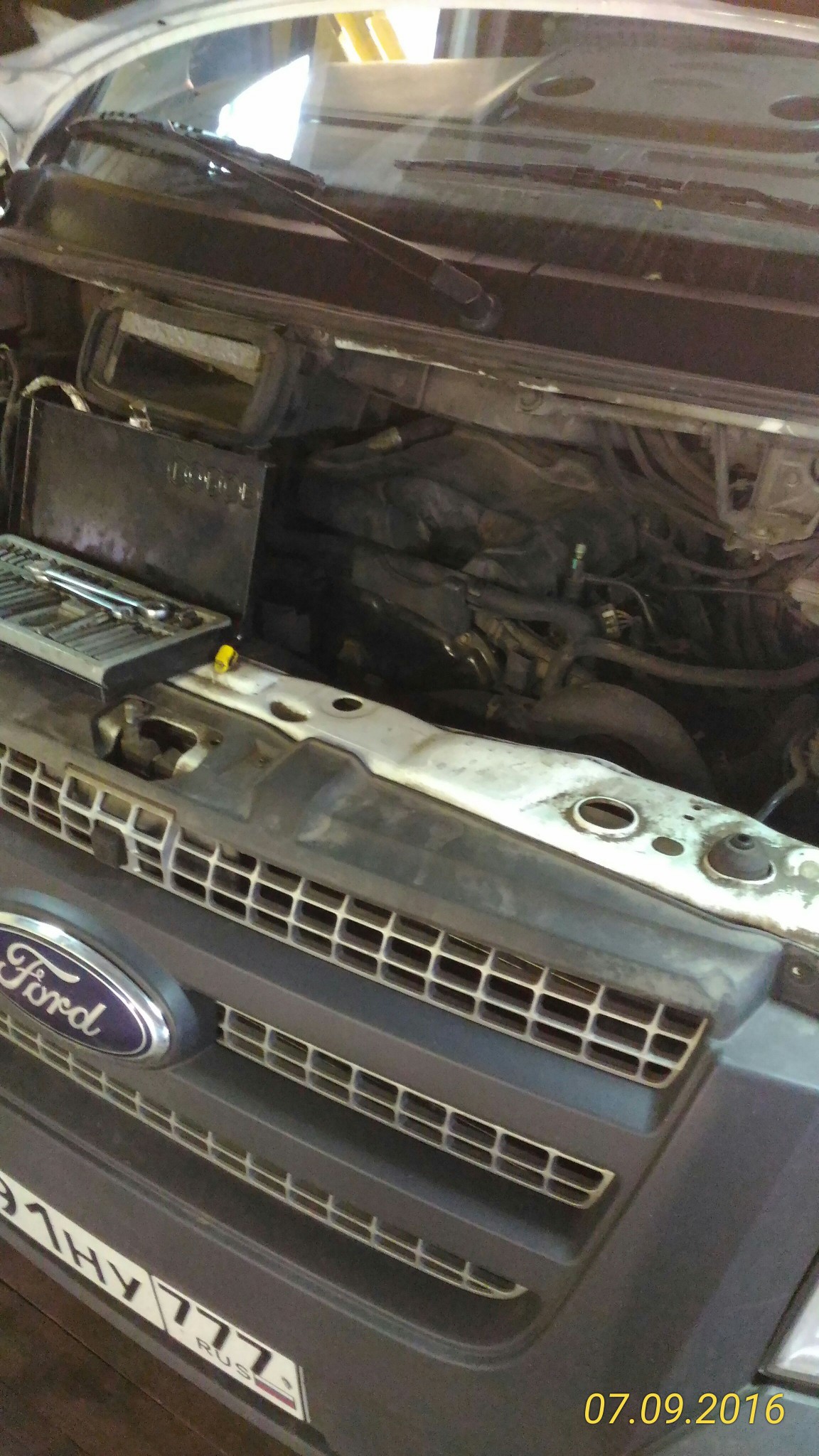

Ford Focus 2 после ремонта двигателя в автосервисе АвтоТело — автосервис автотело.рф

Итоги: что сделали и чему учит этот случай

Этот ремонт — типичный пример того, почему «починить по описанию с форума» не работает. Владелец приехал с готовым решением «отрегулировать клапаны», а дефектовка показала износ поршневых пальцев: регулировка зазоров — потерянные деньги и время.

двигатель снят с автомобиля и разобран на стенде;
проведена дефектовка поршневой группы, головки блока и привода ГРМ;
установлена новая поршневая группа: поршни, пальцы, кольца — на четыре цилиндра;
блок промыт, проверены зеркало цилиндров и плоскость прилегания головки;
мотор собран, установлен в автомобиль, заправлен и проверен на всех режимах.

Что важно знать владельцу Ford Focus 2 со стуком в двигателе: стук на холодную, который «проходит» после прогрева, — почти всегда признак износа в поршневой группе. Чем раньше сделать дефектовку, тем выше шанс обойтись меньшим объёмом работ.

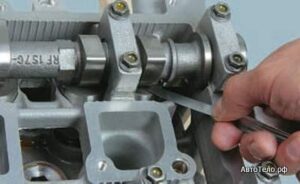

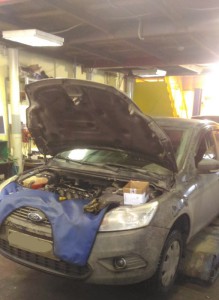

Если вы не уверены, «клапаны это или нет», начните с диагностики: мы показывали, как проходит проверка тепловых зазоров на Ford Focus 2 — в том случае регулировка не потребовалась, а стучал как раз поршневой палец. Если зазоры действительно ушли, их восстанавливают заменой толкателей — об этом статья про регулировку клапанов Форд Фокус 2 1,6.

Итог: двигатель Ford Focus 2 прошёл полный цикл капитального ремонта — от дефектовки до запуска. Причину стука устранили, мотор работает ровно, без посторонних звуков.

Стучит двигатель, появился шум на холодную или «дробь» на холостых? Привозите автомобиль на диагностику: мы определим причину и скажем, каким объёмом работ можно обойтись.
