Замена тормозных и топливных трубок: до и после — фотоотчёт
Трубки до и после: как проходит замена тормозных и топливных трубок
Этот фотоотчёт — о том, зачем вообще нужна замена тормозных и топливных трубок: на кадрах ниже видно, во что превращаются штатные стальные магистрали за годы работы под днищем и как выглядит трасса, которую мы собрали заново. Старые трубки сгнили до рыхлой корки, крепления рассыпались вместе с металлом днища, а соединение со шлангом держалось на хомуте и герметике. Мы сняли весь участок магистралей, изготовили новые медные трубки с компенсационными петлями, восстановили крепления и уложили трассу по заводу. В посте — 7 кадров «до и после» из цеха АвтоТело в Королёве.
Что было: стальные магистрали, дожившие до последнего
Под днищем любой машины проходит целый пучок магистралей: тормозные трубки идут от главного тормозного цилиндра к колёсам, топливные — от бака к насосу и в моторный отсек. Снаружи их никто не видит, поэтому внимания им обычно не достаётся — ровно до того момента, пока педаль не начнёт проваливаться или в салоне не появится запах бензина. Гниют они по одной и той же причине: годы грязи, воды и дорожных реагентов, которые летят из-под колёс и остаются на трубках тонким слоем.
На этой машине мы сняли весь участок трассы. Посмотрите, что осталось от штатных трубок: стальные магистрали покрыты рыхлой коркой ржавчины, металл стал тонким и хрупким, а у соединений разрушается быстрее всего. Там, где трубка переходит в шланг, всё держится на хомуте и герметике: такой «ремонт» спасает ровно до первой хорошей кочки. Пластиковая гребёнка, которая должна аккуратно держать пучок магистралей, давно потеряла форму — часть клипс сломана, часть стоит в рассыпавшемся металле днища.

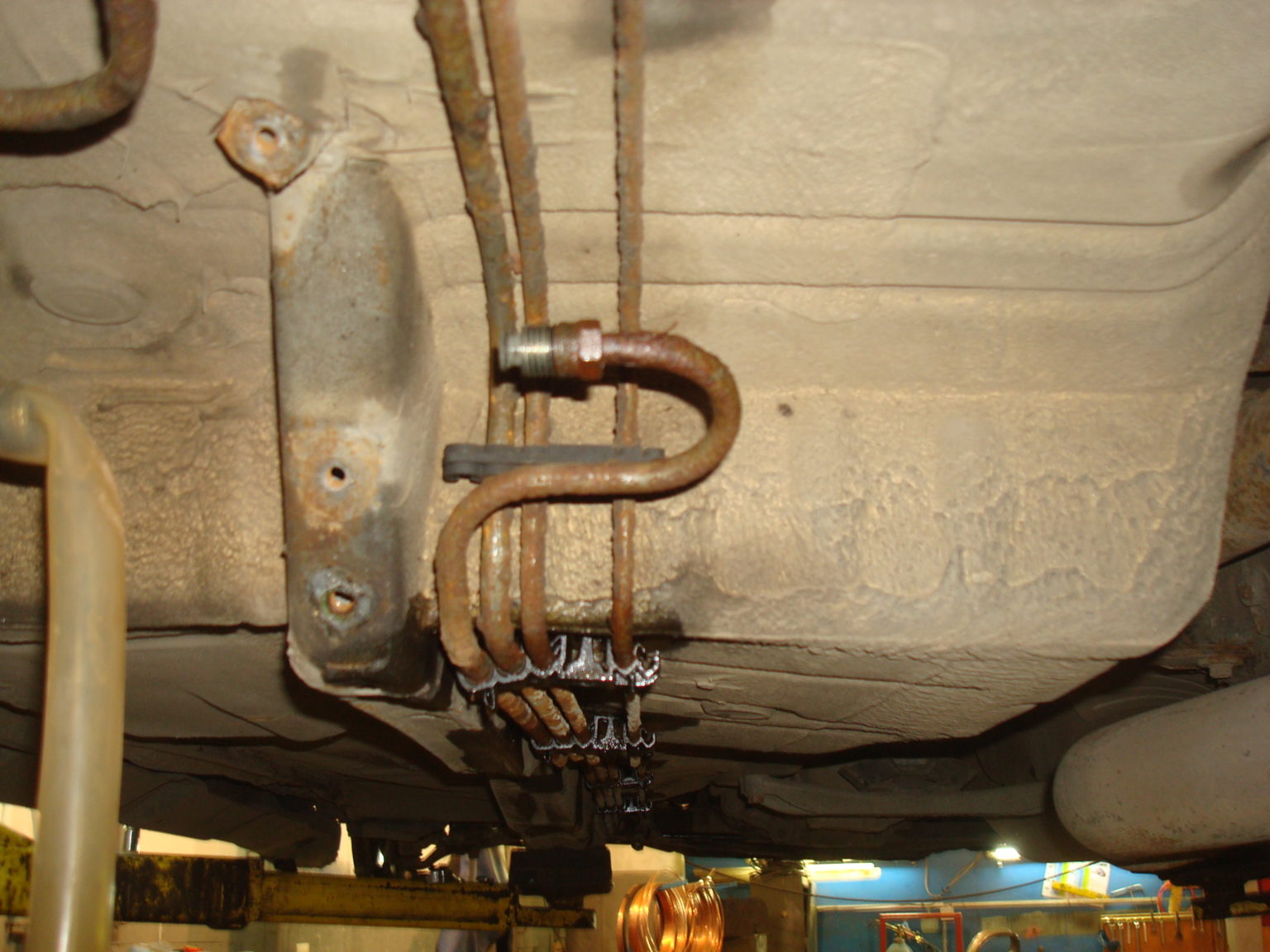

Штатные стальные магистрали под днищем: несколько трубок сжаты в пластиковую «гребёнку», рядом — компенсационная петля и соединение трубки со шлангом. Металл уже покрыт рыхлой коркой.

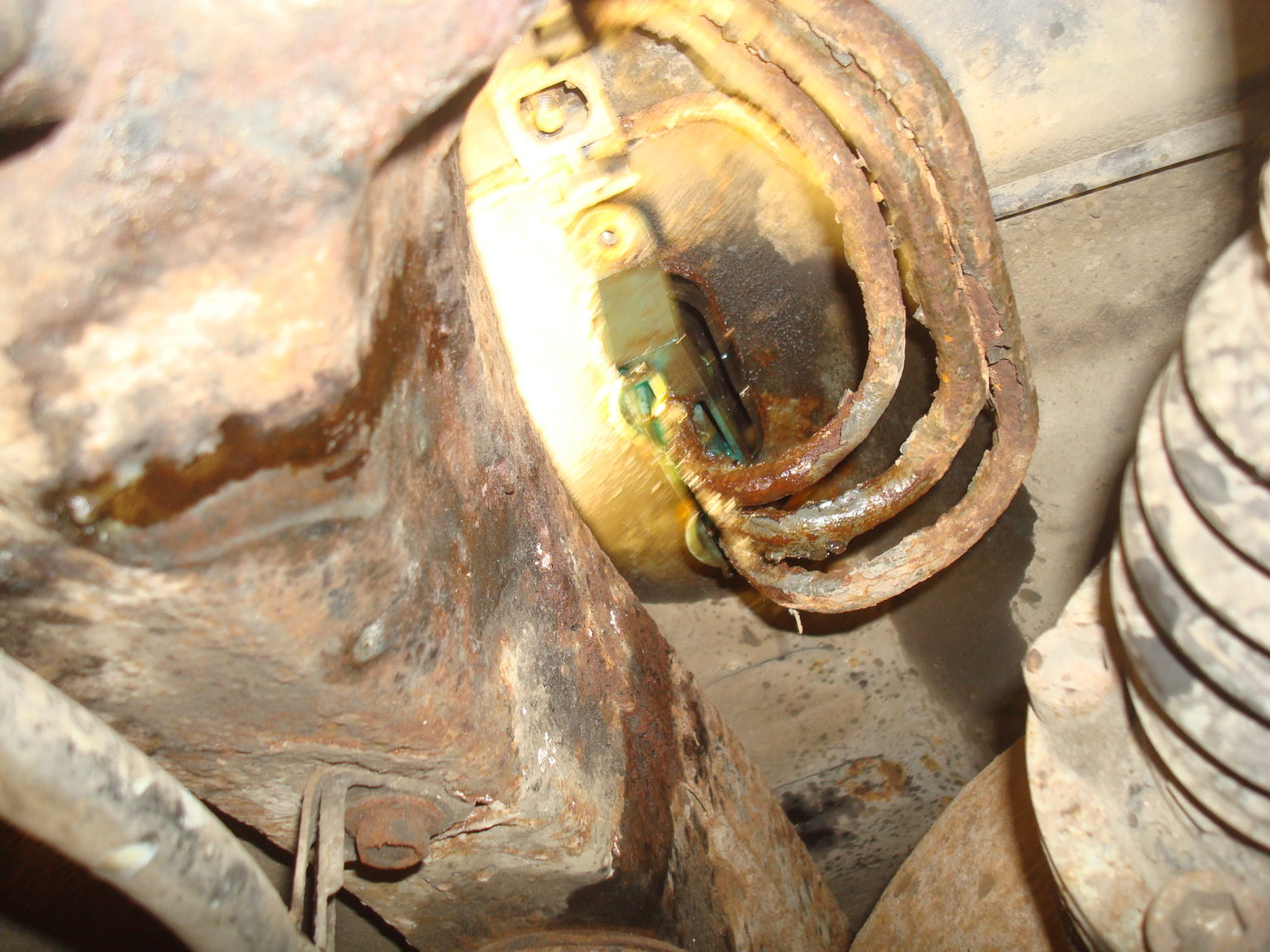

А это то, что творится вокруг магистралей. Коррозия съела и днище, и кронштейны, и крепёж: рядом с трубкой — уже рыхлый металл, а не кузов. Крепить новую трассу к такому основанию нельзя, поэтому часть точек крепления мы восстанавливали.

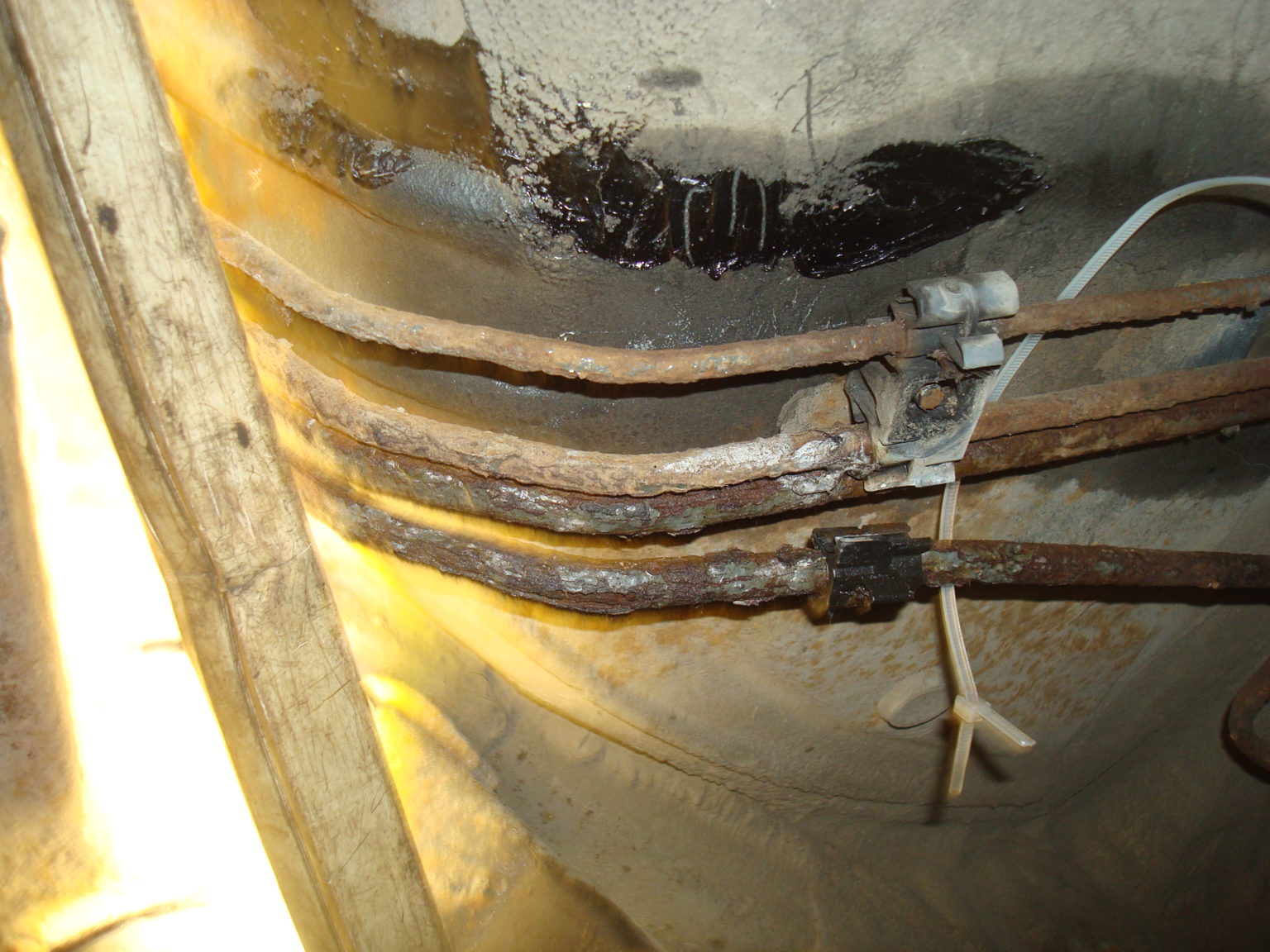

Сгнившие тормозная и топливная трубки вдоль днища: одна уже расслоилась в рыхлую «сосиску», рядом — соединительная муфта, пластиковый переходник и шланг на хомуте. Именно такие места и дают отказ в дороге.

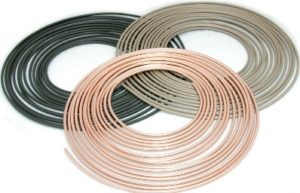

Почему мы всё чаще уходим со стали на медь, подробно разбирали в отдельной статье: сталь или медь для тормозных и топливных трубок. Коротко: медь не гниёт так, как сталь, легко гнётся по месту и служит десятилетиями, поэтому весь участок магистралей на этой машине собран из медной трубки.
Что стало: новые медные магистрали с компенсационными петлями
Новые трубки мы изготовили из импортной меди и уложили по профилю старых: деталь-образец сняли и повторили по ней каждый изгиб. Медь не любит резких перегибов, поэтому гнули трубо-гибом, шаг за шагом, без рывков — на металле не должно остаться ни вмятин, ни «сложенных» участков, где потом пойдёт трещина. Концы развальцевали под штатные штуцеры: такие соединения затягиваются до упора и держат рабочее давление без хомутов и герметика.
Отдельная тема — компенсационные петли. Штатная трасса никогда не лежит прямой линией: между жёстко закреплёнными участками всегда есть витки, которые гасят вибрацию и тепловое расширение. Повторять их обязательно. Трубка без петли работает на излом там, где крепится к кузову, и со временем ломается у самого штуцера — то есть ровно там, где её и не видно. На кадрах ниже видно, что новые петли повторяют профиль заводских и встают на те же места.

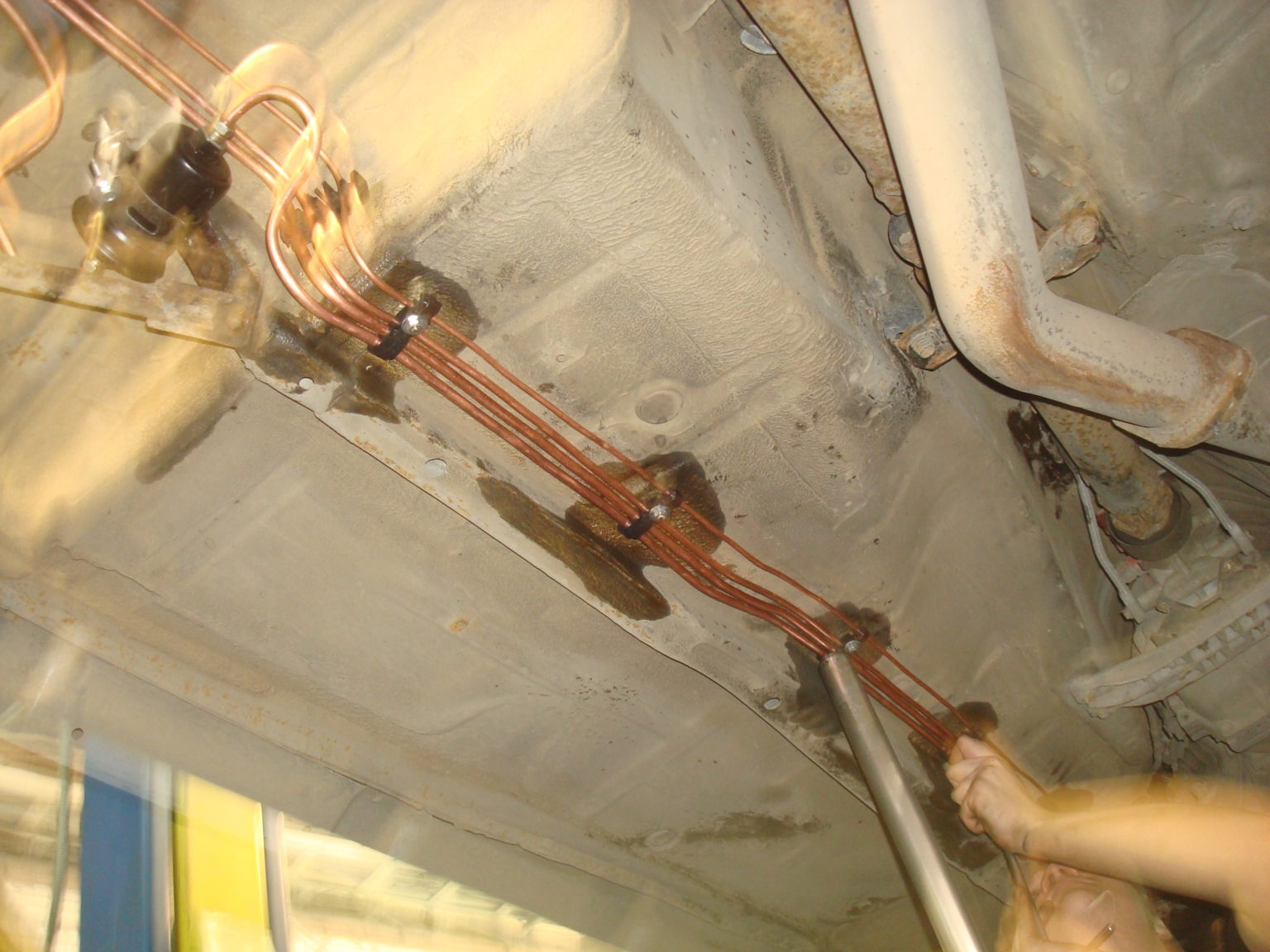

Укладываем новые медные магистрали вдоль днища: трубку ведём по штатному коридору, чтобы она легла в клипсы без натяга и перекоса. Трасса собирается на машине, по месту.
Разница между «до» и «после» здесь не только в цвете металла. Старая трасса держалась на честном слове: трубка была зажата хомутами, переходы собраны на шлангах, а крепления стояли в ржавом металле. Новая магистраль — это цельные медные трубки от соединения до соединения, с заводскими штуцерами и нормальным шагом креплений. Именно такая сборка и даёт тот запас надёжности, из-за которого тормоза и топливная система перестают быть лотереей.

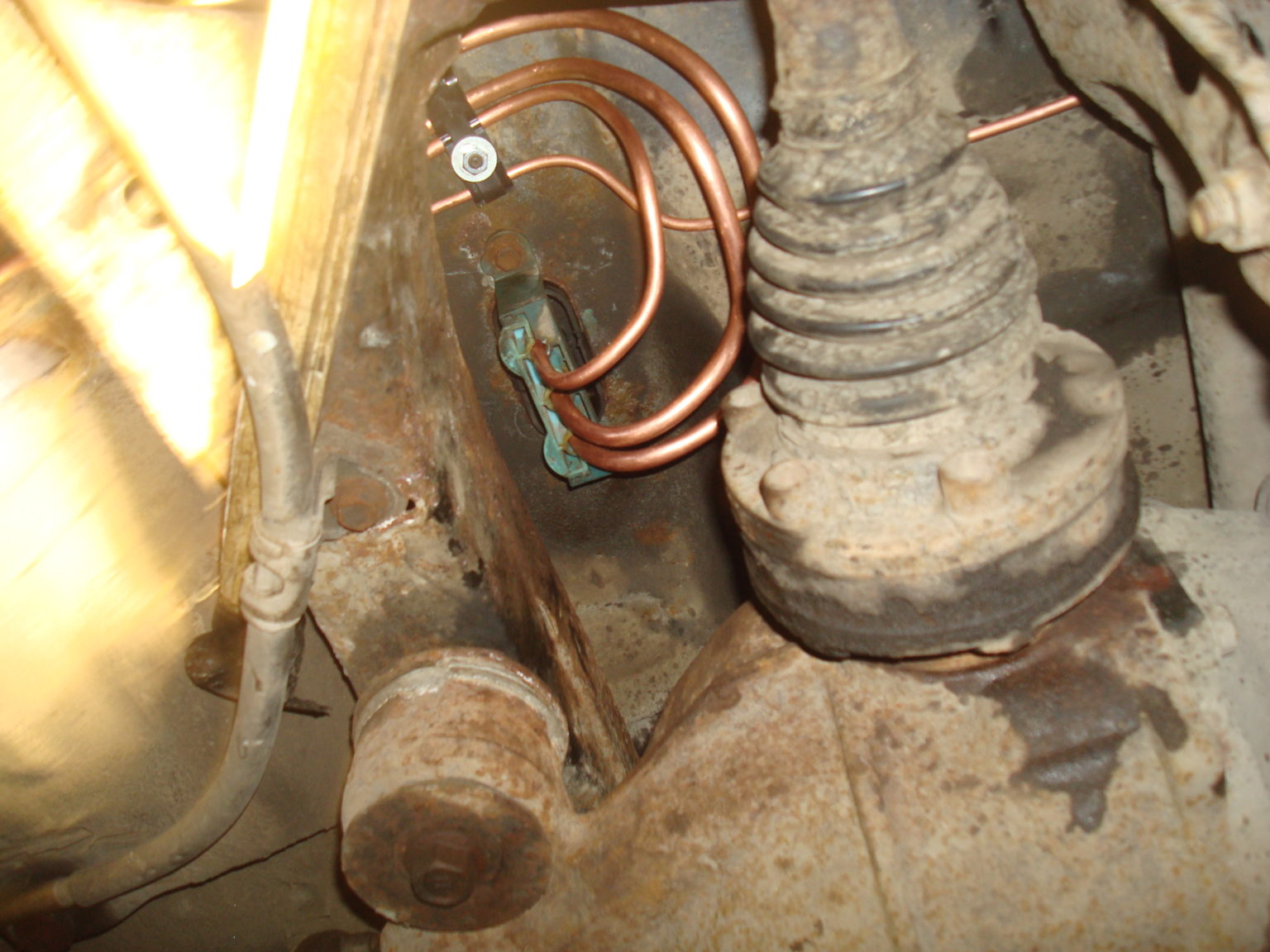

Новые медные трубки с компенсационными петлями у привода: витки повторяют профиль штатной трассы и гасят вибрацию кузова. Витки не «на глаз» — они сняты с заводской детали.

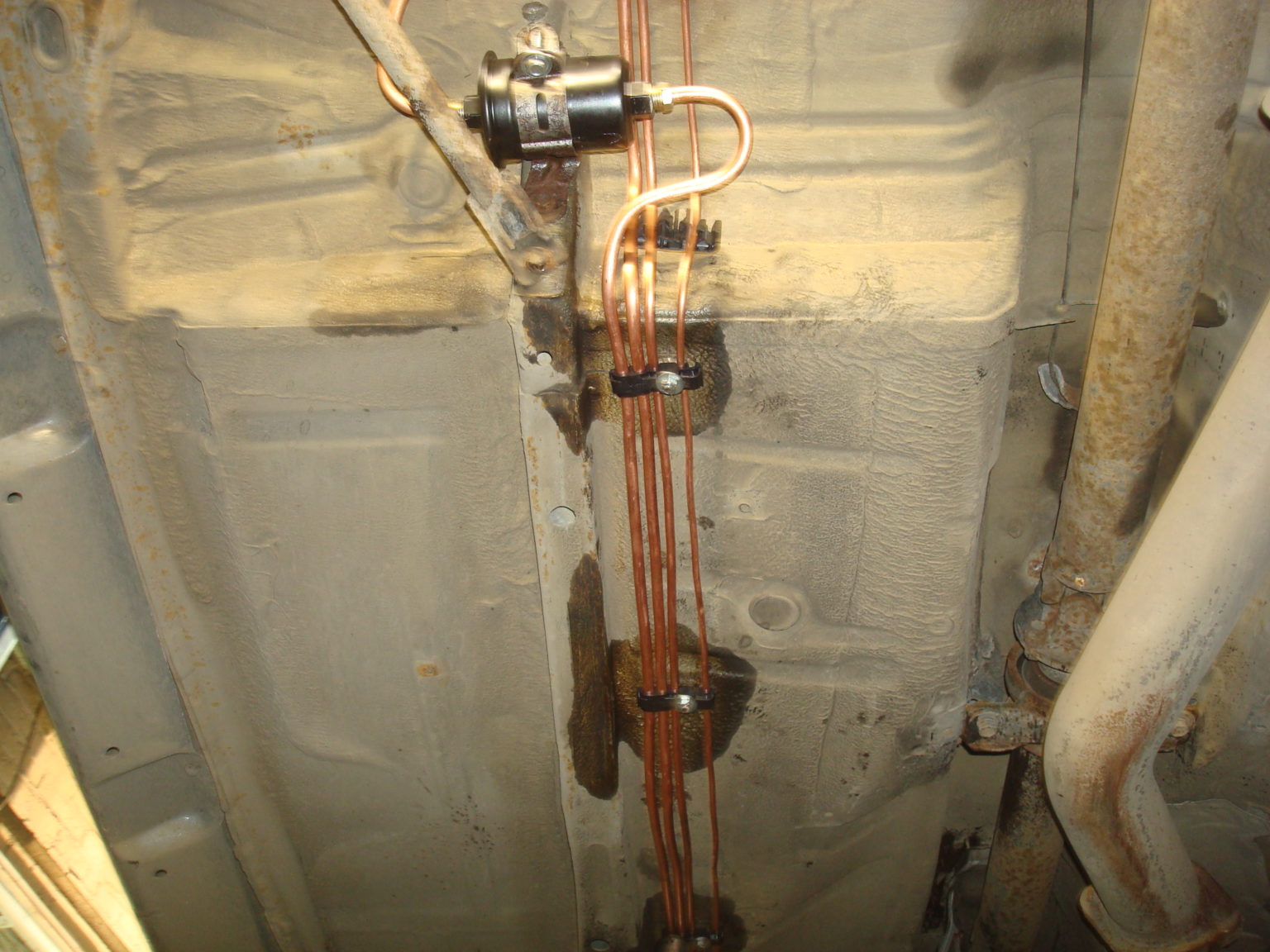

Магистрали из меди в новых креплениях: тормозной и топливный контуры идут рядом, как и предусмотрено заводом. Трубки зафиксированы в клипсах и не касаются соседей.
Крепления и укладка: трасса встаёт по заводу
Магистраль держится не сама по себе — её держат клипсы и кронштейны, расставленные с определённым шагом. Между точками крепления трубка имеет право на короткую «свободу»: она вибрирует вместе с кузовом, но не бьётся о соседей и не перетирается о металл. Если клипс нет или они сломаны, магистраль начинает тереться о днище и о соседнюю трубку — и тогда новая деталь выходит из строя быстрее старой.
Поэтому мы восстанавливаем все крепления по ходу трассы: ставим новые пластиковые клипсы и держатели, где нужно — новые кронштейны, и только после этого защёлкиваем трубку. Клипса фиксирует магистраль, не даёт ей провисать и не сжимает металл, как хомут: место остаётся подвижным, но контролируемым. По такому принципу собрана вся трасса — от начала до конца, без «времянок», переходников и посадки на герметик.
Ещё один момент, который часто упускают: менять магистрали «по одной трубке» почти всегда дороже и хуже. Пока машина на подъёмнике, видно всю трассу — где клипсы уже сломаны, где металл днища не держит крепёж, где рядом проходит шланг или проводка. Если поменять только явно проржавевший участок, соседние трубки остаются с тем же ресурсом, а крепления — со своей выработкой. Мы делаем оба контура сразу: так новая трасса получает нормальное основание и не возвращается на ремонт через полгода.

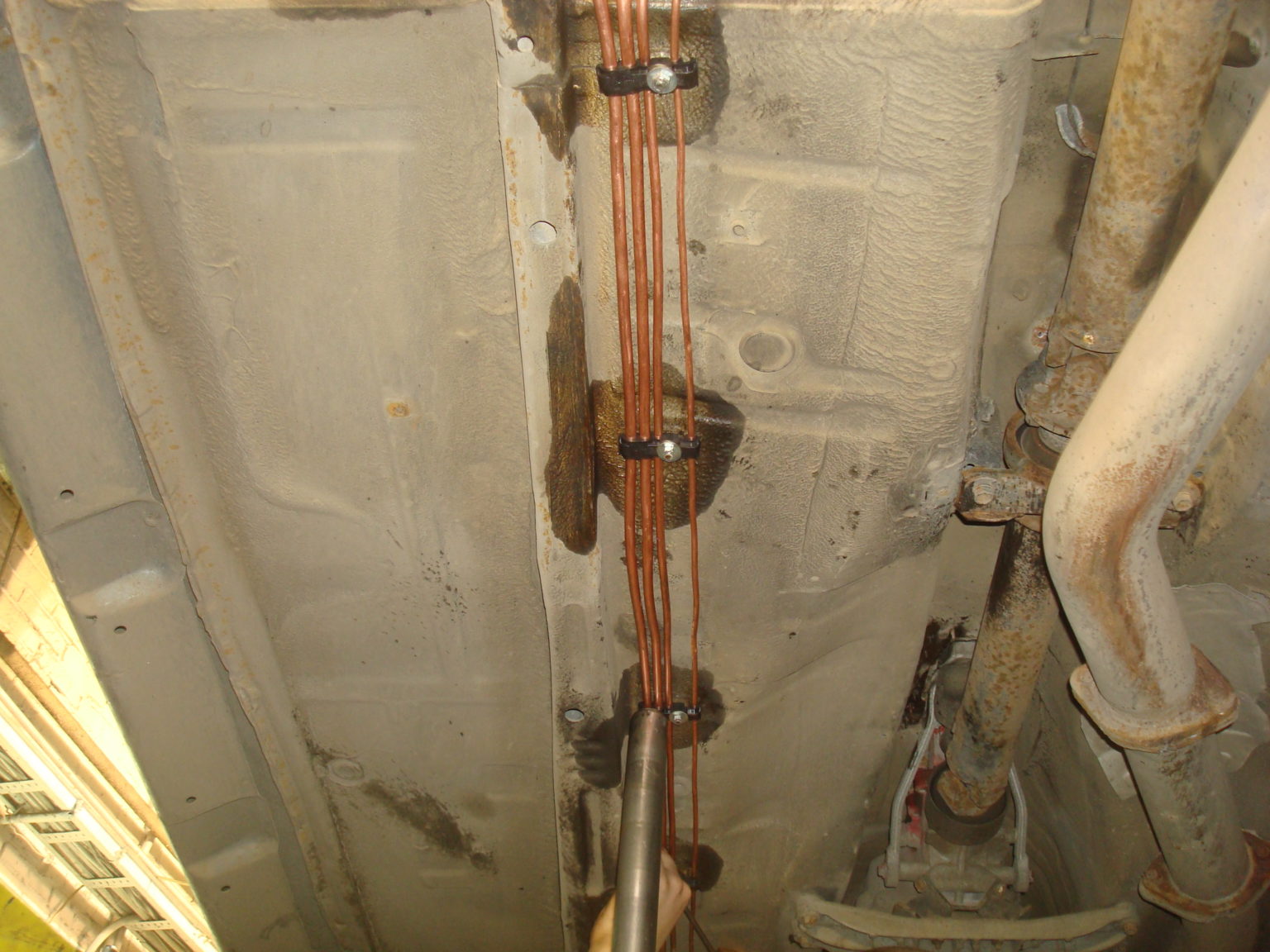

Готовая трасса в клипсах вдоль днища: трубка лежит ровно, с одинаковым шагом креплений и без провисов. Рядом проходит штатный глушитель — соседство с горячим выпуском тоже учтено.
Что входит в замену тормозных и топливных трубок
Мы не ставим новые трубки на старое основание: сначала готовим трассу, потом монтируем магистрали. В работу входит всё, от чего зависит ресурс:
- изготовление новых медных трубок по образцу — рез, гибка, развальцовка под штатные штуцеры;
- замена обоих контуров — тормозного и топливного — в один заход, без повторной разборки машины;
- компенсационные петли в тех же местах, где они были с завода;
- новые клипсы, держатели и кронштейны — крепление по всей длине трассы;
- проверка давления и прокачка тормозов перед выдачей машины.
Замена тормозных и топливных трубок — работа, которую делают один раз и надолго, если не экономить на материале и креплениях. Здесь мы заменили оба контура, изготовили медные трубки по образцу сгнивших, восстановили все крепления и уложили трассу по заводу. Никаких переходников на шлангах, хомутов на магистралях и посадки на герметик — только трубка, штуцер и клипса, как это и предусмотрено конструкцией автомобиля. Гарантия на работу и материалы — 5 лет.
Если под машиной уже заметна ржавчина на трубках или педаль стала «мягкой», не ждите отказа в дороге. Посмотреть магистрали целиком, проверить соединения и сказать, что реально нужно менять, можно на бесплатной диагностике. Замена тормозных трубок в Королёве — одно из основных направлений АвтоТело, а по топливным магистралям у нас есть отдельная услуга с фотоотчётами.
