Замена тормозных трубок Honda Civic Coupe: с чего начинается работа

Honda Civic Coupe 2019 приехал в АвтоТело после перевозки: когда машину крепили на платформе, зажали тормозную и топливную трубки. Замена тормозных трубок Honda Civic Coupe в такой ситуации — не «доработка», а обязательная мера: под давлением трещина на заломе раскрывается за считаные дни. Снаружи это выглядит как пара потёртостей на днище, а на самом деле одна магистраль уже сопливит, а вторая держится на честном слове. Показываем, что мы нашли под днищем и как вернули оба контура в рабочее состояние.

Honda Civic Coupe10-е поколение, 2019 модельный год, кузов купе

2 магистралитормозная и топливная линии повреждены при перевозке

26 → 29 январяосмотр и ремонт заняли два заезда в цех

11 кадровфотоотчёт из цеха АвтоТело в Королёве

С чем приехал Civic Coupe 2019

Машина свежая и ухоженная: купе 2019 модельного года, пробег небольшой, днище без московской соли и сварки. Такие автомобили обычно приезжают к нам не за ремонтом, а за профилактикой — посмотреть трассу магистралей, обработать скрытые полости, поменять тормозную жидкость по регламенту. В этот раз повод был другой.

Владелец перегонял Civic на платформе, и при креплении машины стяжки легли ровно там, где проходят трубки. Металл выдержал не везде: на одной линии появился залом, на второй — трещина по наружной стенке. Водитель заметил проблему не сразу: под машиной сухо, педаль тормоза кажется обычной, а запах топлива в салон не тянет. Именно поэтому такие повреждения опасны — они не дают о себе знать до первого серьёзного торможения или полного бака.

Honda Civic Coupe 2019 в цеху АвтоТело на подъёмнике: передняя часть машины после перевозки — автосервис автотело.рф

Передняя часть Civic Coupe в цеху: машина заехала на подъёмник сразу после перевозки, кузов целый — значит, смотрим только днище.

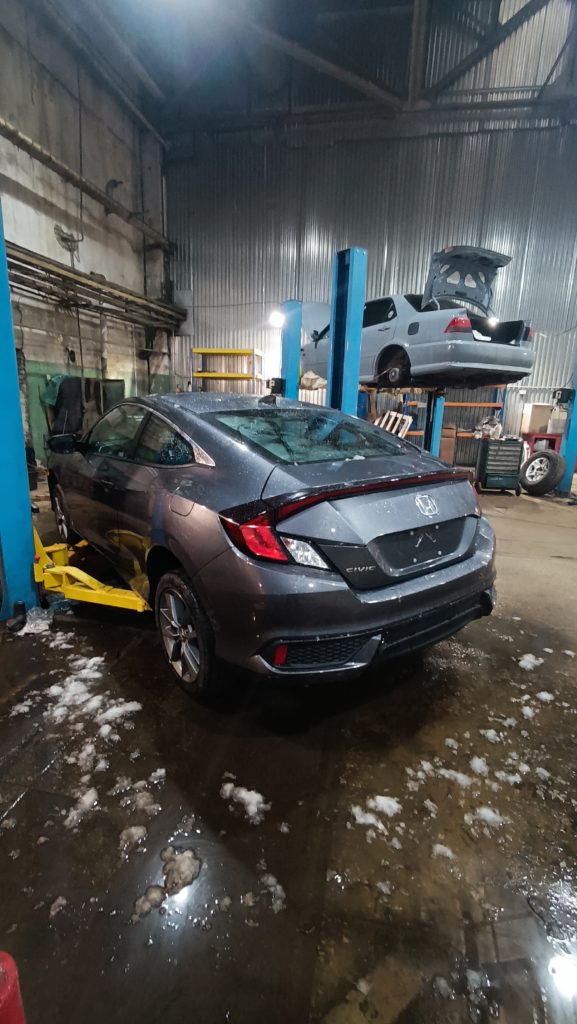

Honda Civic Coupe 2019: вид сзади в цеху, купе на подъёмнике перед ремонтом магистралей — автосервис автотело.рф

Вид сзади: купе 10-го поколения, пластик и бамперы на месте. Внешне машина не подсказывает, что под ней повреждены две магистрали.

Что нашли под днищем: пережатые трубки

После подъёмника картина стала понятной. Обе повреждённые линии идут по днищу рядом, в штатных клипсах, и именно это их и погубило: когда стяжка прижала пучок к кузову, нагрузку приняли не рычаги, а тонкостенные трубки. Защитный слой на стали работает против соли и воды, но не против точечного зажима в сотни килограммов.

На тормозной линии металл в месте зажима собрался «гармошкой», а по наружной стенке раскрылась трещина. Внешне это почти безобидная потёртость, но под рабочим давлением такое повреждение работает как клапан-«свищ»: сначала микроскопический перепуск, потом пустая педаль.

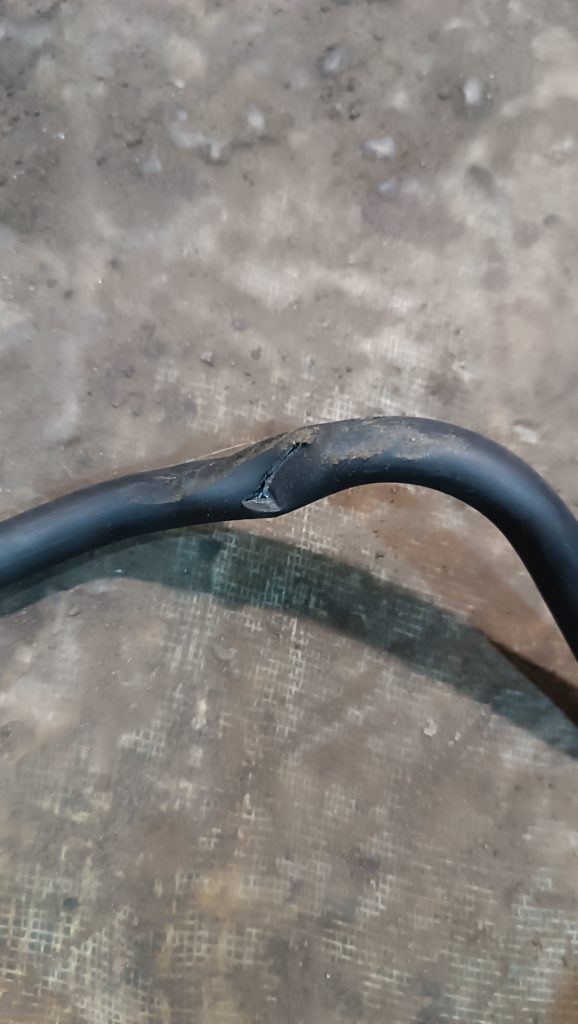

Пережатая при перевозке тормозная трубка Honda Civic Coupe: залом и трещина на изгибе — автосервис автотело.рф

Место зажима на тормозной магистрали: трубка заломлена, защитный слой лопнул, по телу пошла трещина.

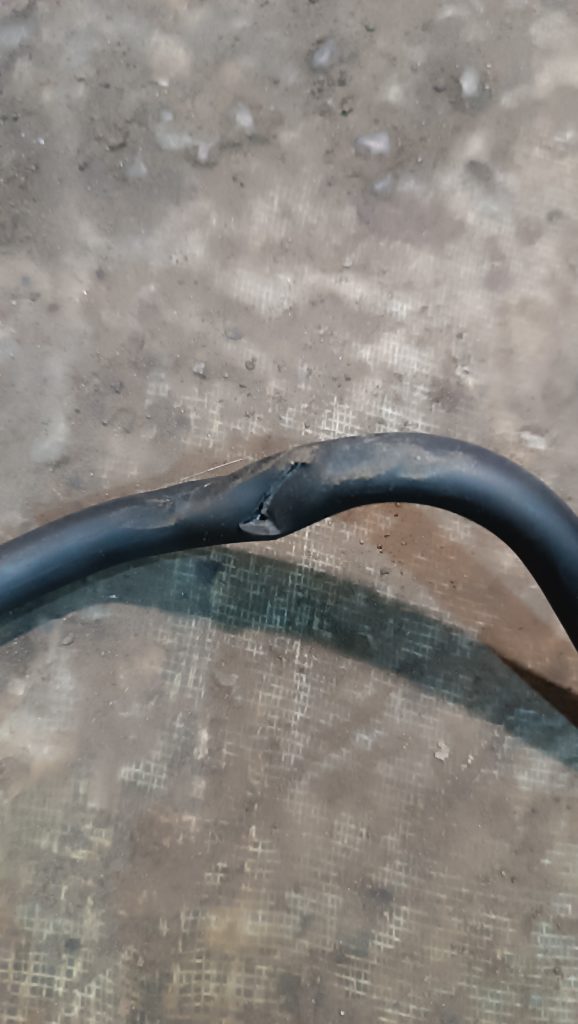

Повреждённая тормозная трубка Honda Civic Coupe: трещина по телу трубки в месте зажима — автосервис автотело.рф

Тот же участок крупнее: трещина идёт вдоль изгиба — самое нагруженное место любой магистрали.

Вторая линия — топливная — пострадала меньше, но принципиально так же: залом на изгибе и разрыв оболочки. Бензин под давлением ищет любой микрозазор, а рядом с магистралью идёт горячий выпуск: течь появляется не в гараже, а в дороге.

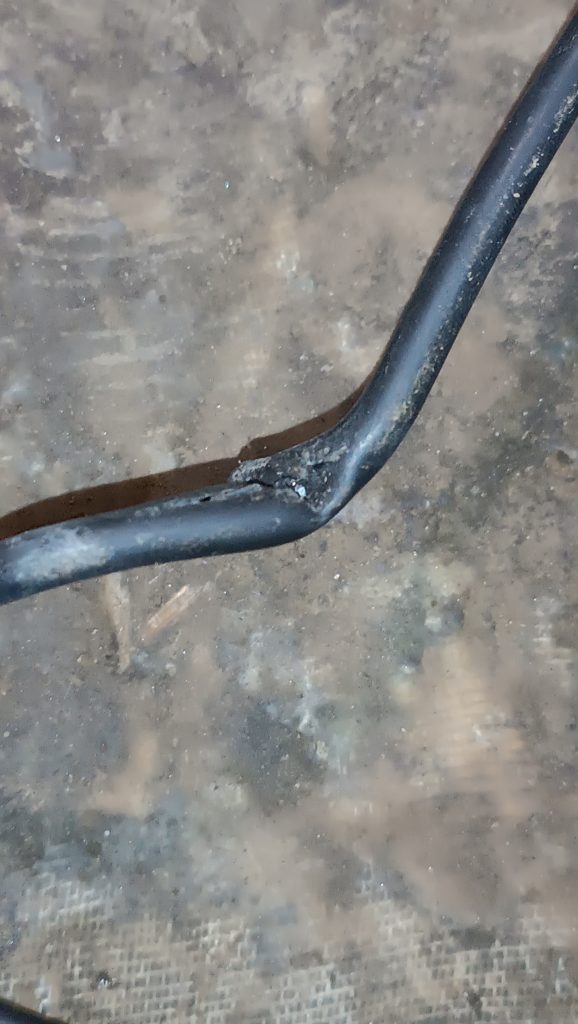

Заломленная топливная трубка Honda Civic Coupe крупным планом: металл лопнул по наружной стенке — автосервис автотело.рф

Топливная трубка: залом на изгибе, оболочка разорвана. Под давлением бензин находит этот разрыв первым делом.

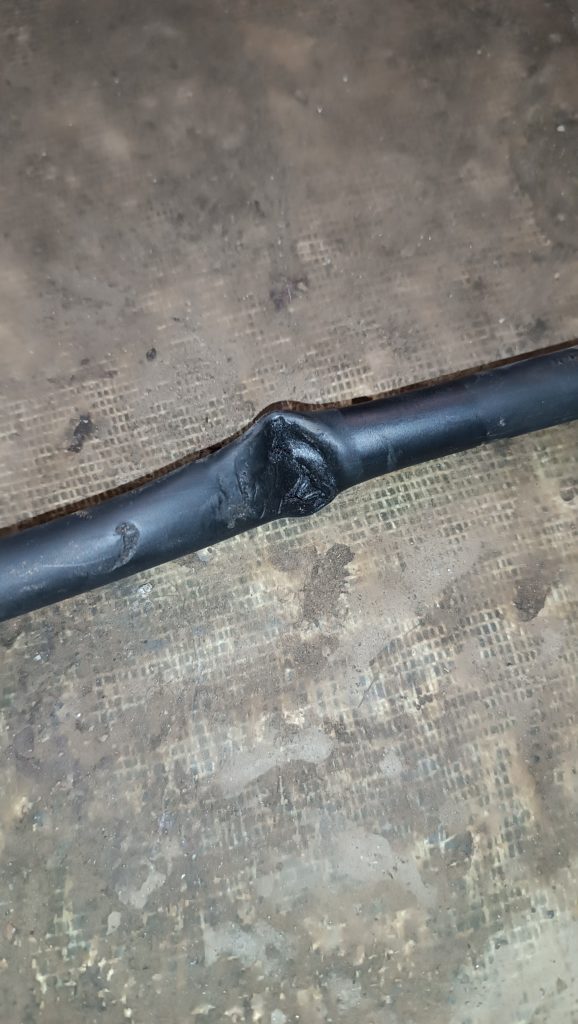

Трещина на тормозной трубке Honda Civic Coupe: повреждение видно при осмотре под днищем — автосервис автотело.рф

Ещё один кадр повреждения: трещина видна именно при осмотре на подъёмнике под фонарём, снаружи её не найти.

Точечная «заплатка» на заломленной линии нам не подходит: она оставляет два новых соединения, которые нужно опрессовать и держать герметичными всю жизнь машины. Когда повреждение пришлось ровно на изгиб, честнее изготовить участок заново по заводской трассе.

На этом кадре видно, как ведёт себя трубка под зажимом: металл потерял круглое сечение, оболочка разошлась, и внутри уже началась коррозия. Такое повреждение со временем только расширяется — каждый цикл нагрева и вибрации добавляет трещине длину.

Мы продиагностировали оба контура: проверили давление, осмотрели соединения у бака, у суппортов и у тормозных шлангов. Всё остальное по трассе оказалось живым — меняем только то, что реально повреждено, а не «до кучи».

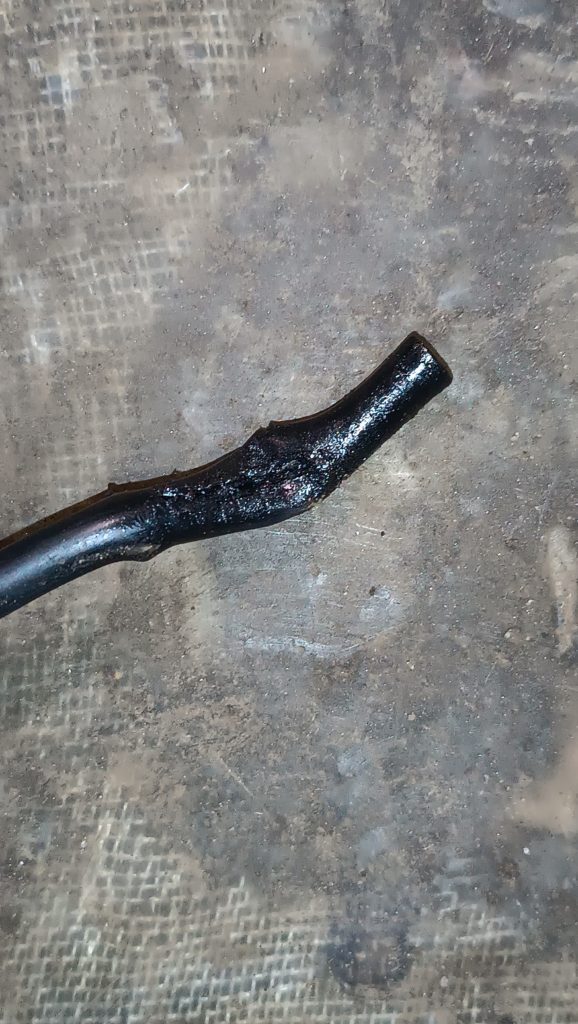

Зажатая трубка Honda Civic Coupe: следы зажима и разрыв оболочки на магистрали — автосервис автотело.рф

Снимаем повреждённые магистрали

Дальше — самая кропотливая часть: вынуть повреждённые линии, не потянув за собой соседние трубки, проводку и пластиковые крепления. На Civic Coupe трасса идёт по днищу плотным коридором: рядом жгут проводки, топливная линия, тормозная и трубки кондиционера.

Сначала освобождаем штатные клипсы и гребёнки креплений: пластик за годы становится хрупким, и «выдернуть» трубку вместе с крепежом — значит потом искать замену по разборкам. Затем отсоединяем концы: у тормозной линии — на соединении со шлангом и у блока ABS, у топливной — у бака и в моторном отсеке. Старые обжимные гайки откручиваем аккуратно, с фиксацией трубки вторым ключом, чтобы не сломать соседний участок живой магистрали.

Снятая трубка — это готовый образец для новой. Мы выкладываем её на полу и по ней задаём все изгибы: на Civic линия идёт длинной трассой с несколькими плавными поворотами, и «на глаз» такое не повторить. Именно поэтому мы никогда не режем магистраль «по месту» и не варим куски — новая трубка изготавливается цельной, по геометрии снятой.

По образцу же видно и то, чего не видно на машине: где именно прошёл залом, насколько глубоко металл поражён изнутри, корродировала ли стенка рядом с повреждением. Это ещё один аргумент против точечной «заплатки» — рядом с трещиной стенка уже потеряла прочность.

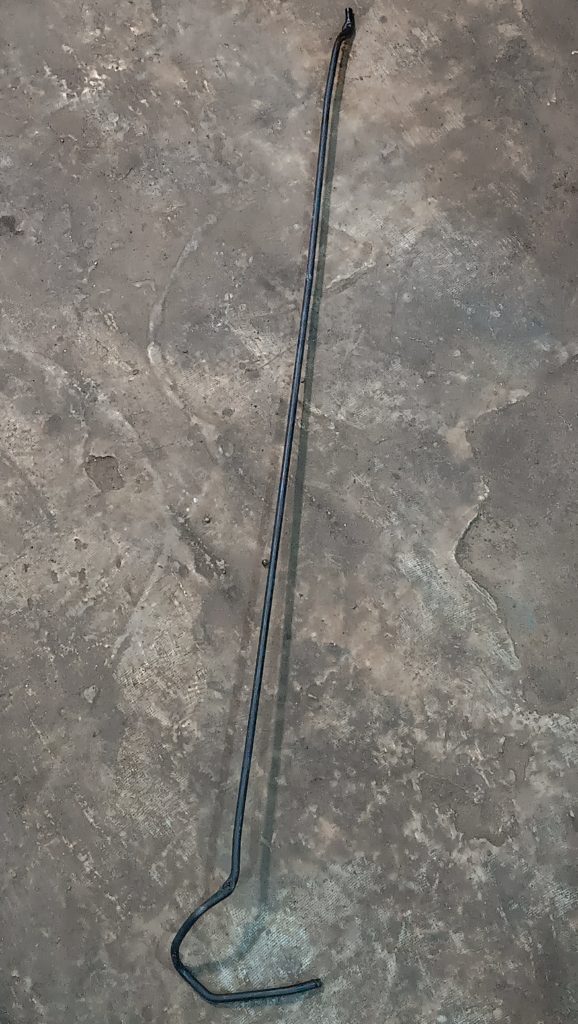

Снятая повреждённая магистраль Honda Civic Coupe разложена на полу цеха — автосервис автотело.рф

Обе линии снимаем в один заход: пока днище открыто, можно сразу оценить всю трассу, заменить окисленные штуцеры, поставить новые крепления и понять, где линии тёрлись о кузов. Если разбирать по одной, работу придётся делать дважды, а половина дефектов останется незамеченной.

Здесь обе магистрали лежат рядом — толстая топливная и тонкая тормозная. Диаметры и требования разные, но условия работы одинаковые: низ машины, вибрация, грязь и реагенты. Соединения у обеих показательные — штуцеры уже с рыжиной, металл около развальцовки потемнел. Такие концы не переиспользуем: ставим новые гайки и выполняем развальцовку заново.

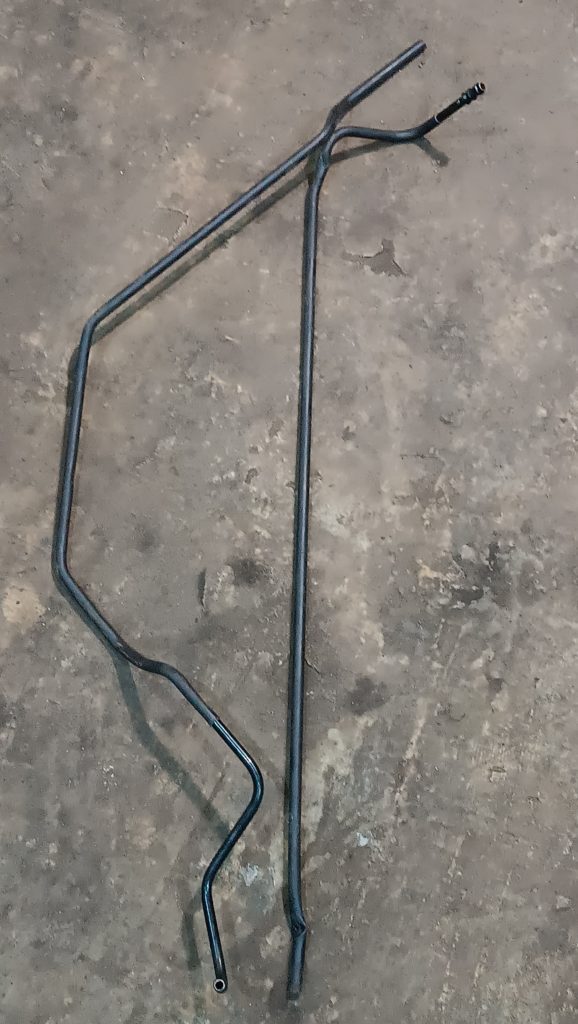

Две снятые магистрали Honda Civic Coupe со штуцерами: тормозная и топливная линии — автосервис автотело.рф

Пока магистрали сняты, проверяем и то, из-за чего трубки страдают чаще всего: места контакта с кузовом, кромки теплозащитных экранов, состояние клипс и точек, где линия проходит близко к рычагам. Любая из этих деталей при следующей поездке перетрёт новую трубку — поэтому крепёж и зазоры смотрим сразу.

Ставим новые трубки: клипсы, экран, антикор

Новые магистрали укладываем по заводской трассе: тот же коридор, те же точки крепления, тот же шаг клипс. Медную трубку ведём цельной, без лишних соединителей — она гнётся по месту и легко повторяет все изгибы снятого образца, а значит, стыков, которые могут потечь, в системе не прибавляется. Про то, почему мы чаще выбираем медь, а не сталь, подробно разобрано в статье «Сталь или медь?», а про то, какие трубки мы ставим и почему именно такие, — на странице материалы для тормозных и топливных трубок.

Каждое крепление ставим с правильным зазором: трубка не должна касаться ни кузова, ни соседних магистралей, ни горячих деталей выпуска. Люфт у неё небольшой — это норма для теплового расширения, но болтаться и тереться о металл нельзя. Отдельно проверяем проходы под теплозащитными экранами и пластиковыми накладками: именно там зажатая при перевозке трубка и пострадала.

Под днищем видна вся новая трасса: обе линии идут в штатных клипсах, сверху — защитная плёнка и теплозащитный экран, которые мы снимали для доступа. Экран возвращаем на место: он закрывает магистрали от горячего выпуска и от летящей с дороги грязи, а пластиковый щиток — от прямых ударов камней.

Развальцовку концов выполняем вальцовкой, чтобы конус получился ровным и без перекосов: именно конус держит давление в соединении. Гайки затягиваем по моменту, с фиксацией трубки вторым ключом — недотянутая потечёт на морозе, перетянутая рвёт трубку у развальцовки.

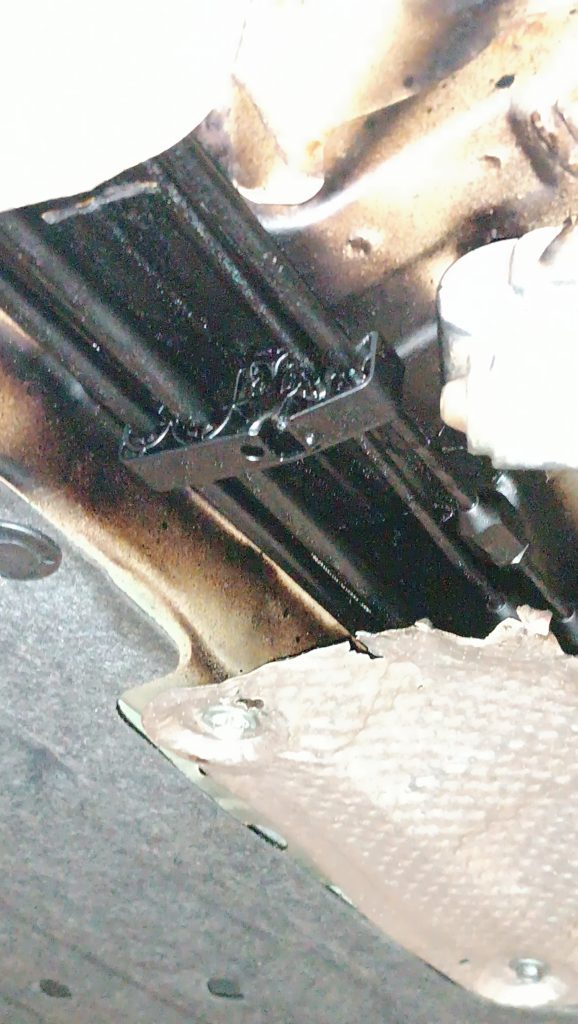

Новые трубки Honda Civic Coupe уложены в штатные клипсы, установлен теплозащитный экран — автосервис автотело.рф

Соединения собираем на новых штуцерах и гайках: даже если резьба выглядит целой, ослабленный металл под солью и перепадами температур даст течь быстрее новой трубки.

Финальный кадр под днищем: магистрали собраны, соединения затянуты, вокруг — свежая обработка. Днище и скрытые полости закрываем антикором: это не косметика, а защита металла от соли, из-за которой трубки гниют изнутри. Кромку теплозащитного экрана подгибаем, чтобы ржавый край не перетёр новую линию.

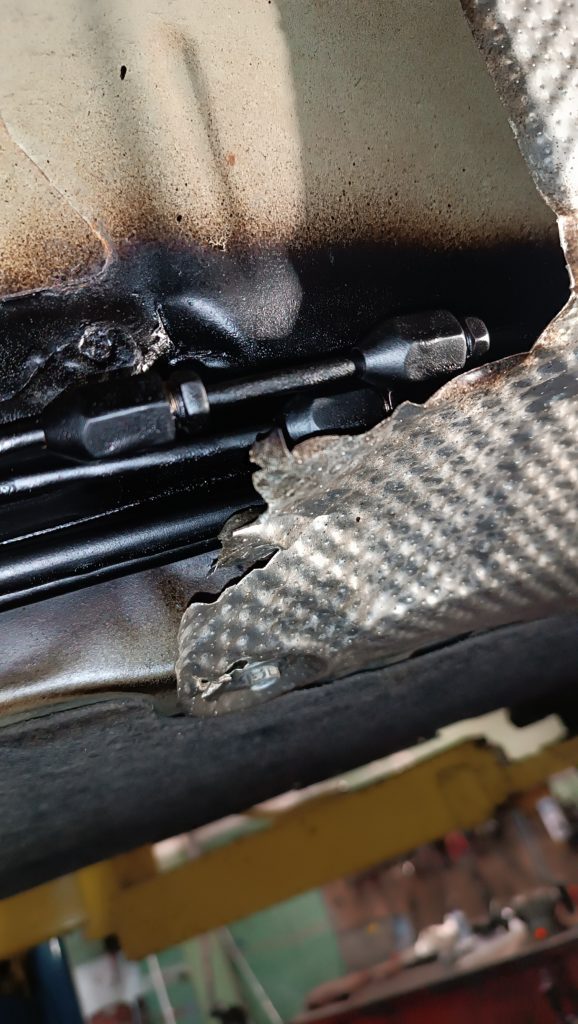

Новые магистрали Honda Civic Coupe под днищем: соединения затянуты, днище обработано — автосервис автотело.рф

После сборки — прокачка тормозного контура и проверка топливной системы под давлением: держим давление на контуре, смотрим, не «потеет» ли ни одно соединение, проверяем педаль и поведение машины на ходу. Только после этого считаем работу законченной. Как устроены магистрали, какие у них бывают повреждения и по каким правилам их меняют, мы разбирали в статье тормозные трубки автомобиля: виды, поломки и замена.

Результат: магистрали снова как с завода

Итог по этой машине: повреждённые тормозная и топливная линии заменены на новые, уложены в штатные крепления, соединения собраны на новых штуцерах, днище обработано антикором, контуры проверены под давлением. Civic Coupe уехал своим ходом — без запаха топлива и с нормальной педалью тормоза.

Мы специально не стали делать «косметику»: подрезать трубку рядом с трещиной, натянуть шланг или поставить хомут. В тормозном и топливном контуре такие решения живут до первой серьёзной нагрузки, а цена ошибки — не сорванная поездка, а авария или пожар под капотом. Магистраль должна быть цельной, с ровными изгибами и надёжными соединениями, иначе ремонт бессмысленен.

Если ваша машина тоже приехала «на верёвке», с платформы или эвакуатора — проверьте низ ещё раз, даже если внешне всё целое. Зажатая при перевозке трубка даёт о себе знать не сразу: сначала микротрещина, потом подтёк, потом резкий уход жидкости или запах бензина. Посмотреть трассу целиком и решить, что нужно менять, можно на диагностике: замена тормозных трубок в Королёве — одно из основных направлений АвтоТело, а по топливным линиям у нас есть отдельная страница — ремонт и изготовление топливных трубок. Ещё больше похожих работ — в галерее «Трубки до и после».

Почему трубки страдают при перевозке и что с этим делать

Магистрали идут по самому низу кузова, и при креплении машины на платформе стяжка почти всегда проходит рядом с ними. Несколько простых правил, которые сохранят контуры целыми:

при перевозке крепите машину за колёса или за штатные проушины — не за днище и не через «пучок» трубок у бака;
под ремни и стяжки ставьте мягкие подкладки, а после снятия машины с платформы обязательно осмотрите низ в местах крепления;
любую вмятину или залом на трубке считайте повреждением, даже если под машиной сухо: трещина может раскрыться на первой же кочке;
признаки проблемы: пятно под днищем, запах бензина, уходящая педаль тормоза, рыжие вздутия и следы потения на магистрали;
не «лечите» трубку хомутом, изолентой или обрезком шланга — помогает только замена участка или цельной линии с новой развальцовкой.

Как это было: 26 января Civic приехал в цех на осмотр, 29-го обе магистрали были сняты, изготовлены и уложены заново. Работа занимает день-два — всё зависит от того, насколько плотно трасса упакована в днище и сколько деталей придётся снять для доступа: на некоторых машинах приходится опускать топливный бак или снимать теплозащиту.

Если после перевозки или удара по низу появился запах топлива, подтёк или изменилась педаль тормоза — не откладывайте диагностику. Поднимем машину, осмотрим всю трассу и покажем, что действительно повреждено, а что можно оставить. Работаем по Королёву, Москве и Московской области; назовите марку, год и пришлите 3–4 фото повреждённого участка — сориентируем по цене до начала работ.

Записаться на замену тормозных трубок
