Замена тормозных трубок Range Rover со снятием кузова: как это было

Range Rover приехал в АвтоТело на замену магистралей, и здесь всё оказалось сложно: на этой машине трубки идут над рамой, за баком и над элементами подвески, куда с подъёмника просто не подобраться. Замена тормозных трубок Range Rover без снятия кузова тут невозможна, поэтому работали в два этапа: сначала разъединили кузов и раму, а потом изготовили и уложили новые магистрали — и тормозные, и топливные, — развальцевали концы, поставили новые штуцеры и собрали машину обратно. В фотоотчёте — 10 кадров из цеха в Королёве: Range Rover на подъёмнике, поднятый кузов и рама с двигателем рядом, проржавевшие трубки у бака, новые магистрали вдоль днища, разобранный передок и задняя часть на обратной сборке.

Range Roverполноразмерный внедорожник: магистрали идут над рамой и за баком, снизу до них не добраться

Снятие кузовакузов поднимаем на подъёмнике и работаем на открытой раме — самый честный доступ к трассе

Обе магистрализа один заход заменили тормозные и топливные трубки, попутно проверили подвеску и тормоза

10 кадроввесь ремонт снят в цехе АвтоТело: от машины на подъёмнике до обратной сборки

Range Rover на подъёмнике: что показала диагностика

Range Rover приехал к нам своим ходом: машина ездила, тормоза работали, но под днищем уже появились мокрые следы, а на трубках — рыжие пятна по всей длине. Хозяин заметил это на очередном обслуживании, когда машину подняли и посмотрели снизу. С такой неисправностью тянуть нельзя: трубка не предупреждает о себе заранее, она лопается в самый неподходящий момент, а рядом с ней под днищем идёт раскалённый выпуск.

Для начала подняли машину на подъёмнике, сняли колёса и осмотрели трассу, насколько её видно. Картина привычная для Range Rover: штатные стальные трубки проходят над рамой и в арках, часть трассы закрыта баком, пластиковыми щитками и элементами подвески. Снизу доступ есть только к отдельным участкам — остальное закрыто наглухо. Именно поэтому на этой машине не работает «локальный» ремонт: чтобы добраться до магистралей целиком, нужен доступ сверху.

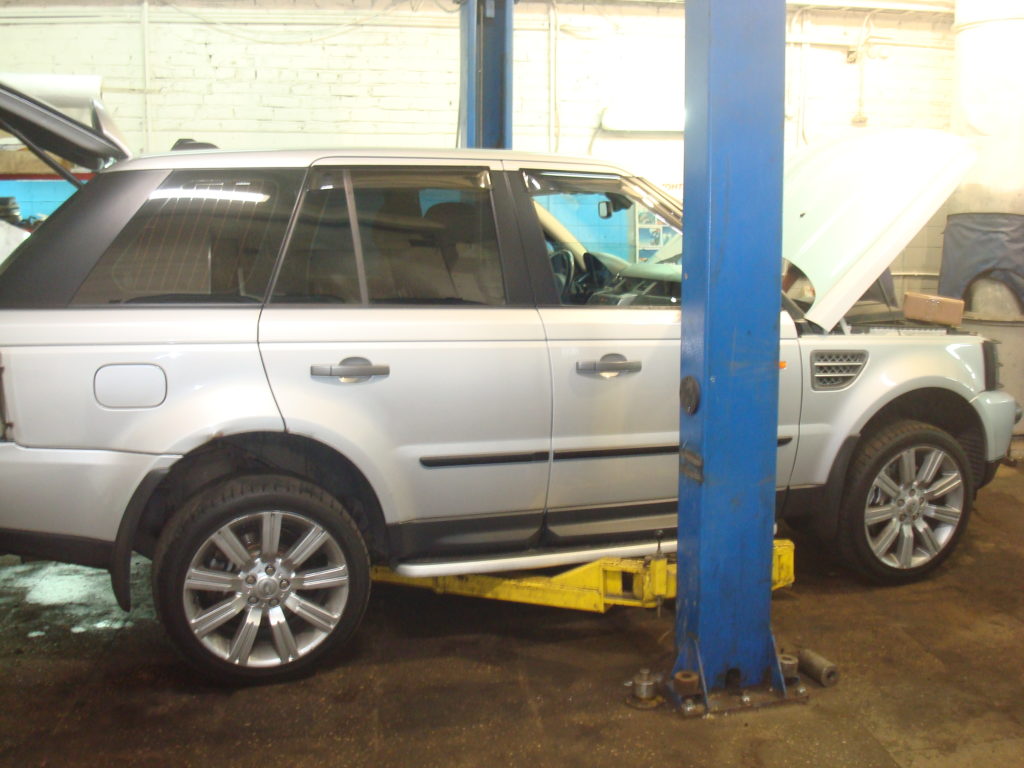

Range Rover на подъёмнике в цехе АвтоТело перед заменой магистралей — автосервис автотело.рф

Range Rover на подъёмнике: снизу открыт доступ к раме, баку и части магистралей — но только к части.

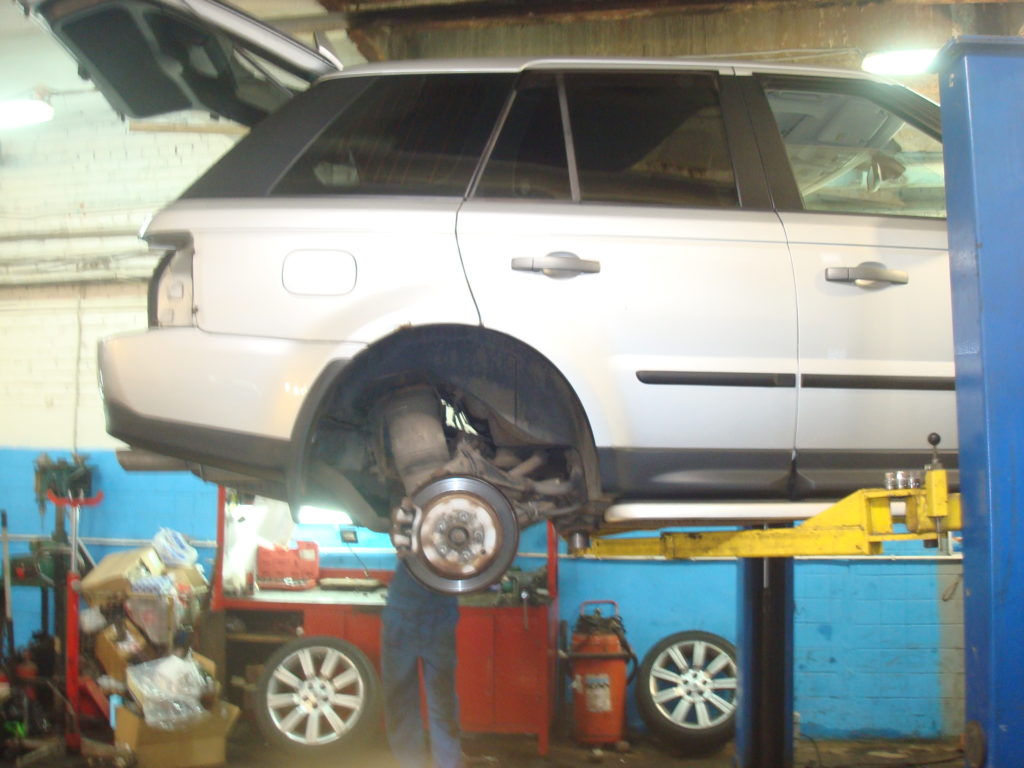

Задняя ступица Range Rover со снятым колесом и тормозным диском — автосервис автотело.рф

Колёса сняты, задняя ступица открыта: здесь же осматриваем тормозные диски и шланги — они тоже попадают под ревизию.

Почему на Range Rover снимают кузов

На Range Rover тормозные и топливные трубки идут не по днищу, как на легковом седане, а над рамой — между полом кузова и силовым каркасом. Это заводское решение: трасса защищена от камней, воды и реагентов, но для ремонта она закрыта со всех сторон. Снизу под трубками рама, сверху — пол кузова, по бокам — бак, кронштейны и элементы подвески. Рукой в перчатке туда не подлезть, не говоря уже о том, чтобы уложить новую трубку по заводской геометрии.

Второй нюанс — соединения. Штуцеры на этой машине закисают насмерть: открутить гайку и при этом не сломать трубку снизу почти нереально, а сломанное соединение — это уже не ремонт, а эвакуатор. Поэтому мы не пытаемся «схитрить» и подлезть снизу: разъединяем кузов и раму, поднимаем кузов на подъёмнике и получаем полный доступ к трассе по всей длине.

Кузов Range Rover поднят на подъёмнике, рядом на полу рама с двигателем — автосервис автотело.рф

Самый показательный кадр этого ремонта: кузов Range Rover поднят на подъёмнике, а на полу стоит рама с двигателем, коробкой и передним колесом. Только на этом этапе трасса становится доступной по всей длине.

Снятие кузова — работа трудоёмкая, и на одну только разборку с обратной сборкой уходит несколько рабочих дней. Зато взамен мы получаем то, чего не даёт ни один подъёмник: доступ к магистралям, которые с завода проложены в закрытой полости между кузовом и рамой.

Что разбираем, прежде чем поднять кузов

Кузов держится на раме не только болтами: с ним связаны тормозные и топливные шланги, проводка, рулевой вал, контуры охлаждения и кондиционера. Поэтому перед подъёмом снимается всё, что эти связи образует.

Сливаем охлаждающую жидкость и откачиваем фреон из кондиционера — иначе при разъединении контуры порвутся.
Снимаем передний и задний бамперы, фары и фонари, воздушные фильтры, патрубки и проводку.
Отсоединяем топливные шланги, снимаем колёса, локеры и брызговики — всё, что мешает отрыву кузова.
Откручиваем болты крепления кузова к раме и поднимаем кузов подъёмником над рамой.
Попутно осматриваем то, что иначе не увидеть: пневмостойки, тормозные диски, шланги и радиаторный блок.

Что открылось под кузовом: ржавчина по всей трассе

Когда кузов подняли, стало окончательно ясно, почему на этой машине не работает «локальный» ремонт. Тормозные трубки пошли рыжими пятнами по всей длине, особенно в местах, где они зажаты креплениями: под хомутом грязь и влага держатся дольше, металл съедает быстрее, а внутрь не заглянешь — снаружи трубка выглядит целой почти до самого конца. Именно такие участки и рвутся первыми.

Топливная магистраль в том же состоянии: сталь корродирует и снаружи, от реагентов и влаги, и изнутри — от конденсата и агрессивной среды самого бензина. На днище под трубками видны тёмные потёки, а штуцеры покрыты рыхлым налётом: такое соединение либо не открутится, либо сломается при попытке. Менять магистрали по куску смысла нет — пока кузов снят, и дешевле, и надёжнее заменить их целиком.

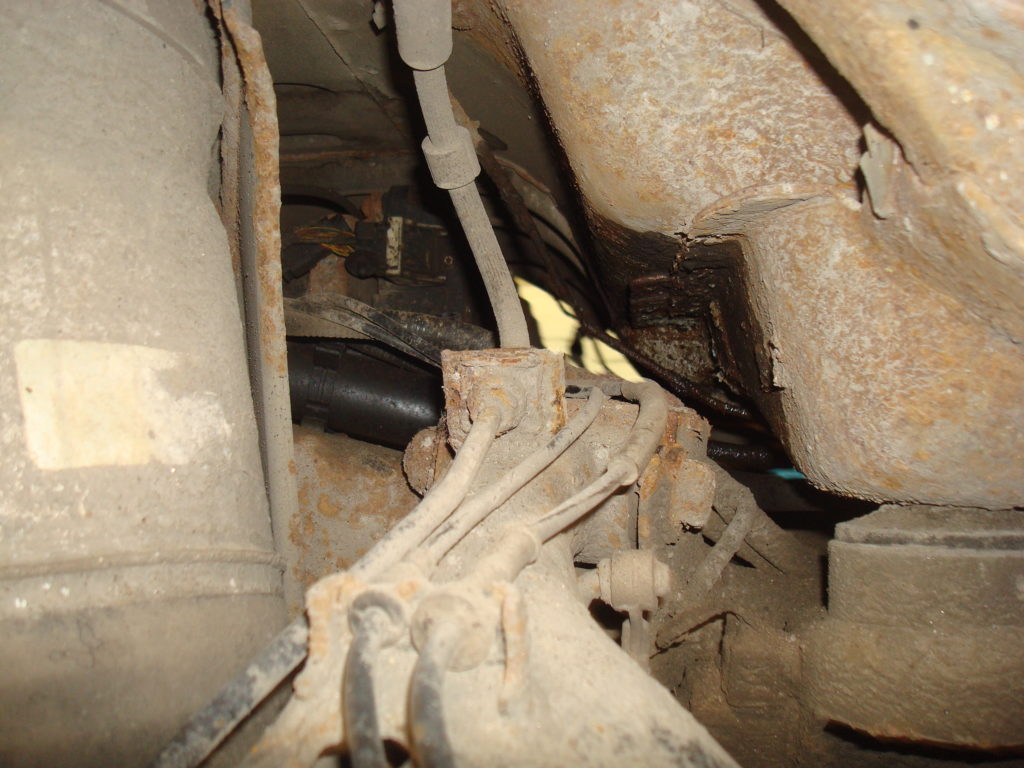

Ржавые кронштейны, хомуты и подвод магистралей у топливного бака Range Rover — автосервис автотело.рф

Место подвода магистралей у бака: ржавые кронштейны, хомуты и налёт на металле — типичная картина для машины такого возраста.

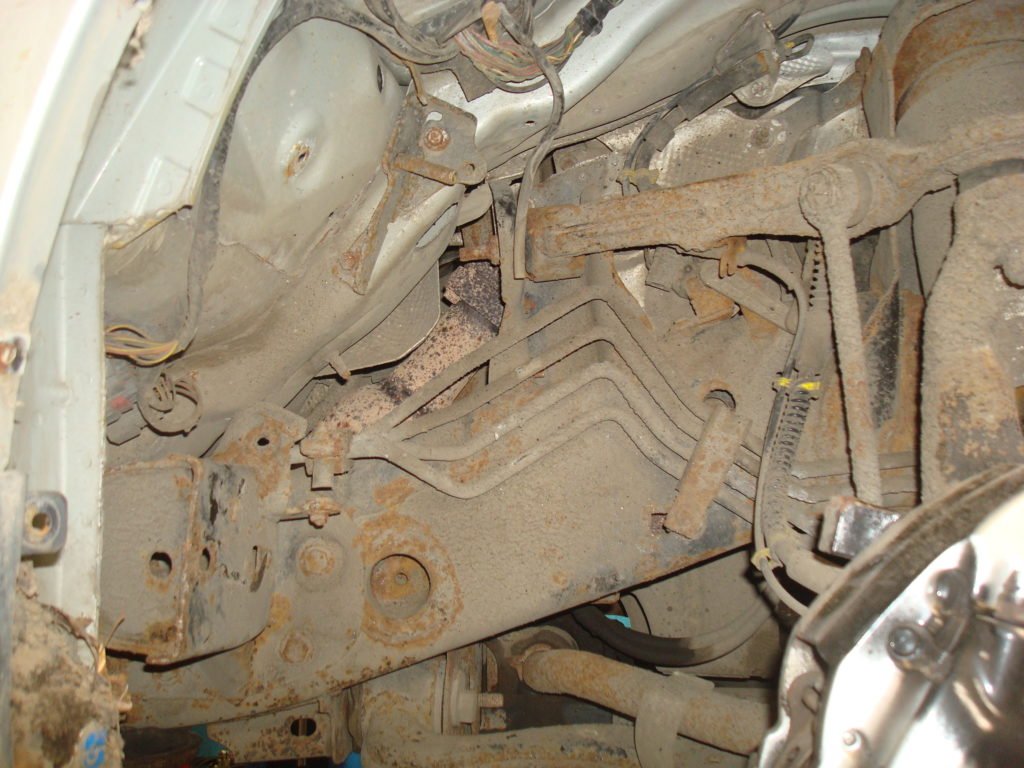

Ржавая тормозная трубка в клипсах вдоль днища Range Rover — автосервис автотело.рф

Тормозная трубка в клипсах вдоль днища: ржавчина идёт и по хомутам, и по самому металлу, часть трассы закрыта щитками.

Замена магистралей: медь или сталь

Новые магистрали делаем на месте, из трубки по снятому образцу. Тормозные трубки на Range Rover ставим стальные, с заводским защитным покрытием — так же, как это сделано на конвейере: они рассчитаны на давление тормозной системы и ведут себя предсказуемо. Топливную магистраль собираем из меди: она не корродирует ни снаружи, ни изнутри и спокойно переносит наши зимы с реагентами.

Геометрию повторяем по снятым деталям: каждый изгиб, завиток и радиус — как на старой трубке. Развальцовываем концы и ставим новые штуцеры, крепим трассу в штатные клипсы с зазорами до рамы и подвижных элементов. Трубка не должна касаться металла «в натяг» и болтаться в креплениях: при вибрации лишнее напряжение рано или поздно даёт трещину, а снаружи это никак не увидеть.

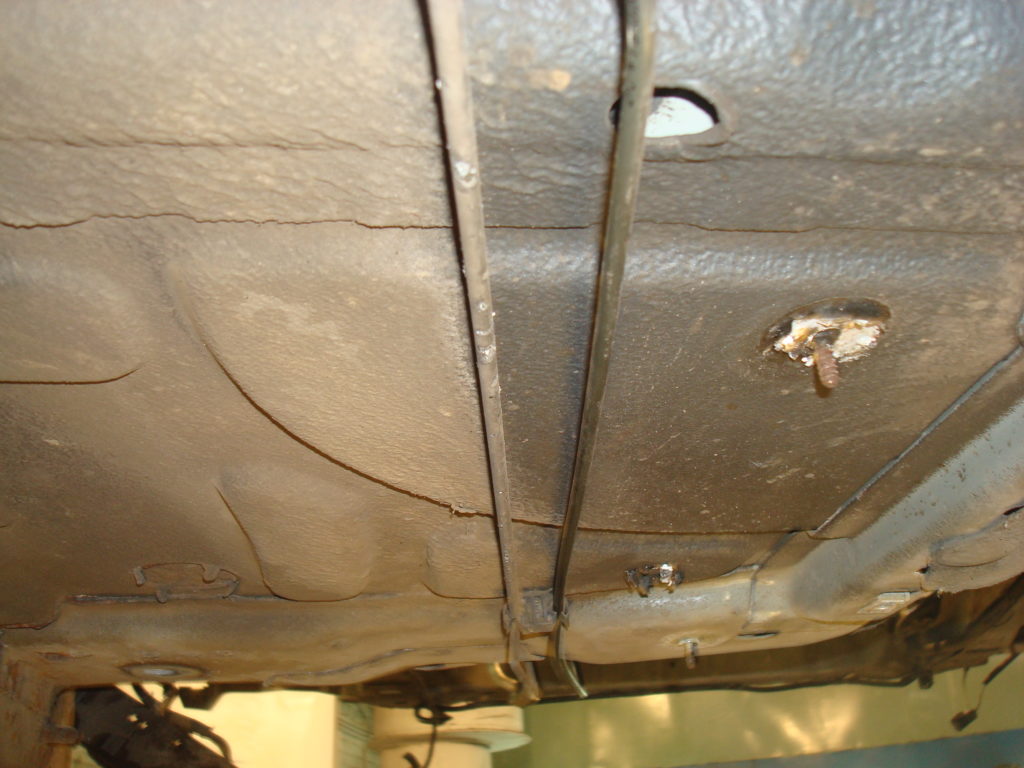

Новые магистрали, уложенные вдоль днища Range Rover — автосервис автотело.рф

Новые магистрали уложены вдоль днища парой и закреплены в штатных точках — так же, как на заводе.

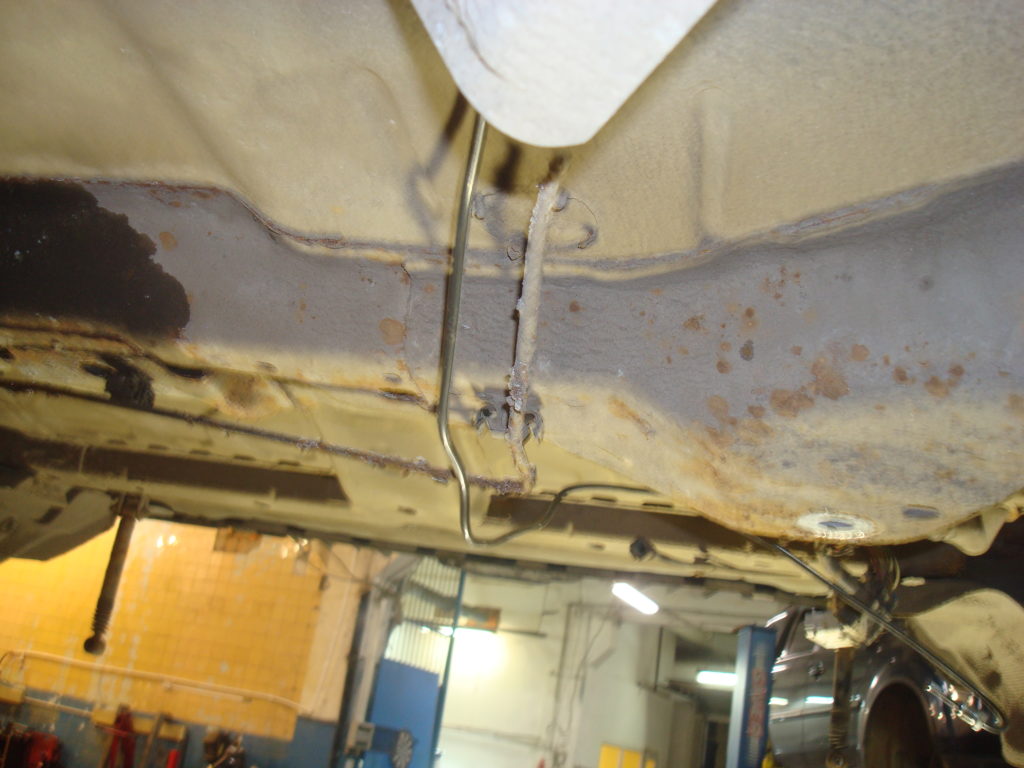

Новая трубка в креплениях под днищем Range Rover — автосервис автотело.рф

Новая трубка идёт по днищу в зажимах от задней части машины вперёд, к моторному щиту.

Попутно: передок, подвеска и тормоза

Пока кузов был наверху, мы посмотрели то, что в обычном ремонте снизу не видно. Снятые бампер и фары открыли радиаторный блок: радиатор и конденсор стоят плотно, между сотами за годы набилась грязь и листва. Заодно проверили крепления радиатора, патрубки и жгут проводки — всё, что при обратной сборке пойдёт на место.

В арках под ревизию попали тормозные механизмы и пневмостойки. Диски и шланги осмотрели на подъёмнике, закисшие крепления обработали, чтобы при сборке ничего не срывать и не ломать. Такой подход к машине, которая уже разобрана наполовину, экономит владельцу отдельный заезд в сервис: всё, что можно проверить попутно, проверяем сразу.

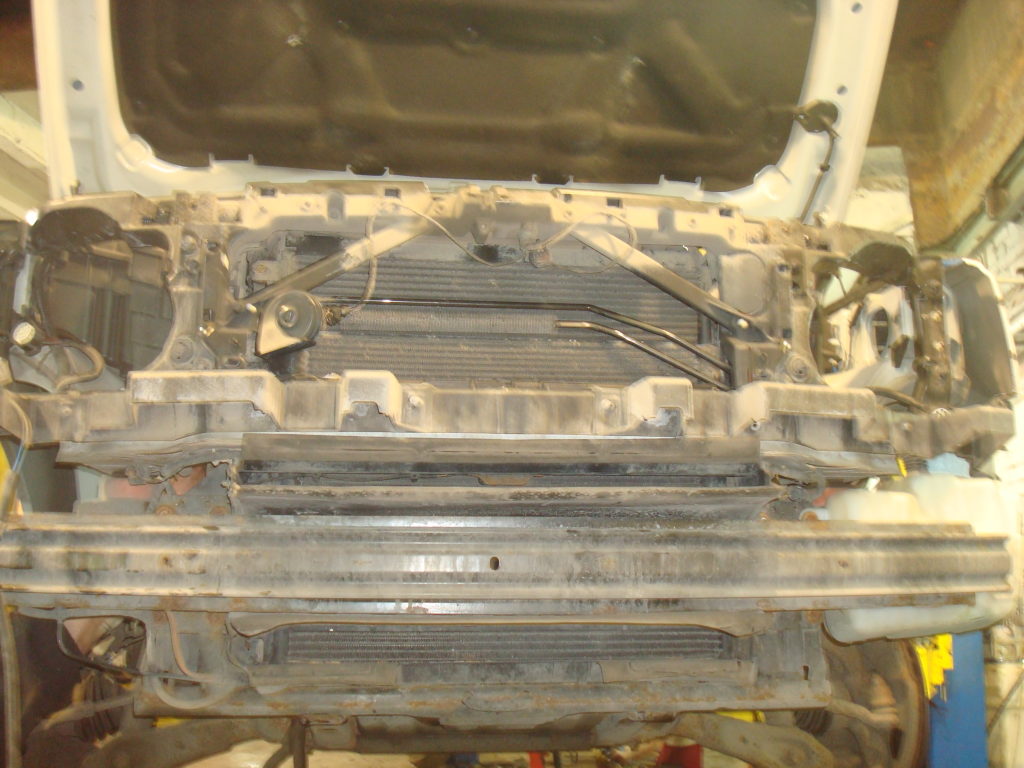

Передок Range Rover со снятым бампером и фарами: радиатор и рамка радиатора — автосервис автотело.рф

Передок со снятыми бампером и фарами: радиатор, конденсор и рамка радиатора — доступ ко всем соединениям открыт.

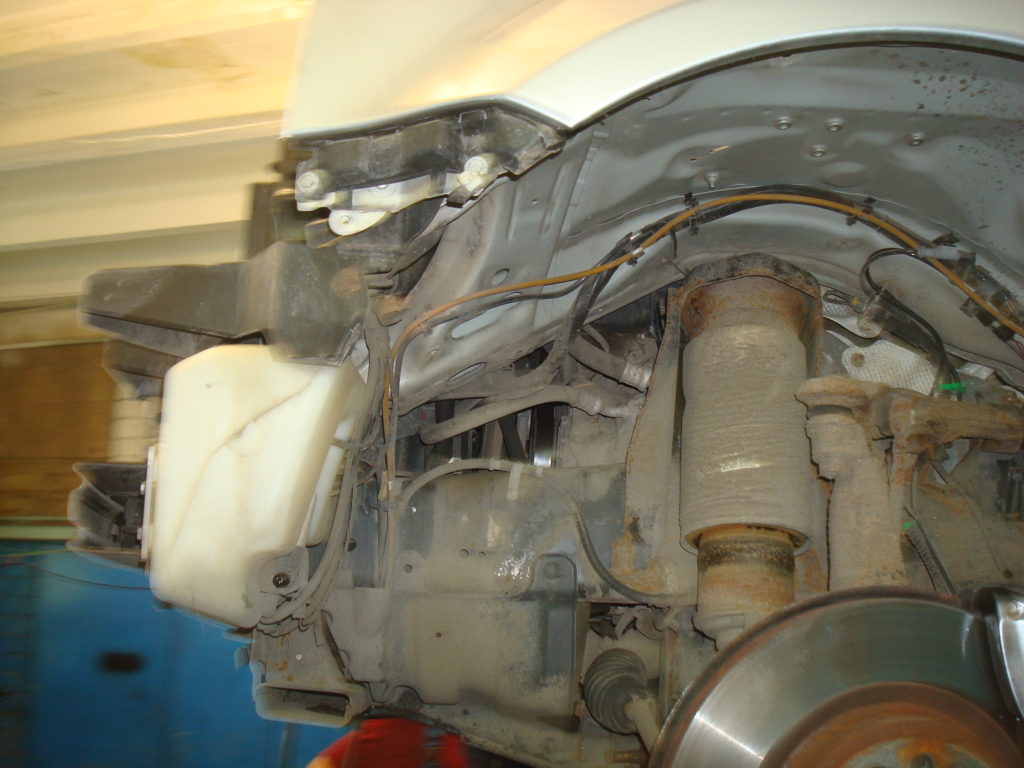

Пневмостойка и тормозной диск в арке Range Rover — автосервис автотело.рф

Арка с пневмостойкой и тормозным диском: эти узлы тоже осмотрели, пока кузов был поднят.

Сборка и результат: магистрали как с завода

Собираем всё в обратном порядке: возвращаем кузов на раму и затягиваем крепления, подключаем топливные и тормозные шланги, ставим на место проводку, бамперы, фары и локеры. После сборки прокачиваем тормозную систему и проверяем каждое соединение, которое делали руками. Запускаем двигатель, даём топливной системе выйти на рабочее давление и смотрим под машину — там должно быть сухо.

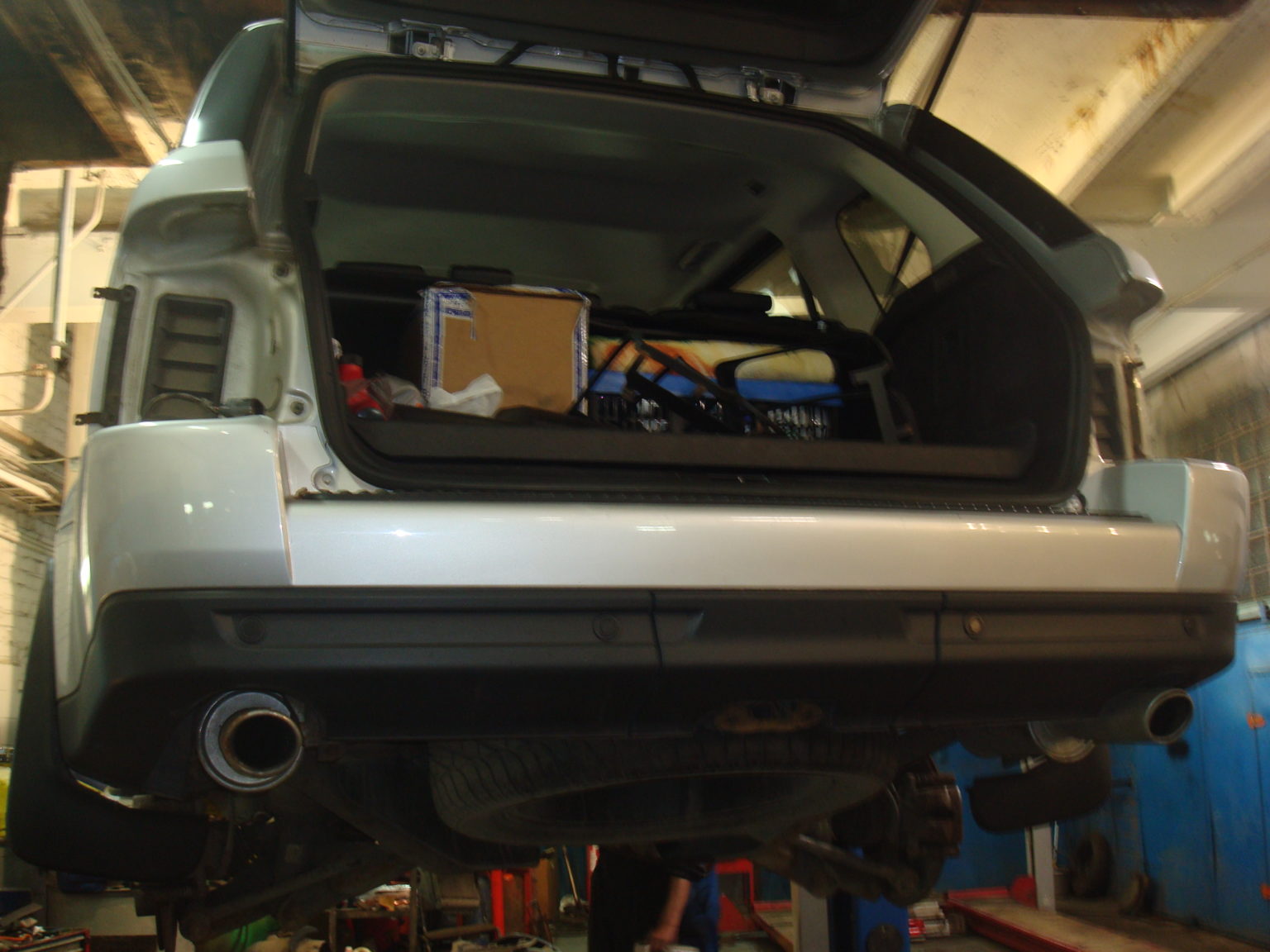

Задняя часть Range Rover на подъёмнике на обратной сборке — автосервис автотело.рф

Задняя часть машины на подъёмнике: бампер и выхлоп на месте, багажник открыт — идёт обратная сборка и проверка трассы по всей длине.

Итог по этой машине: разъединили кузов и раму, заменили тормозные и топливные трубки целиком, развальцевали концы и поставили новые штуцеры, попутно проверили тормозные механизмы, пневмостойки и радиаторный блок, собрали машину обратно и проверили контуры под давлением. Десять кадров ремонта — в этом фотоотчёте, а если хотите увидеть, как выглядит полная замена сразу двух магистралей на разных машинах, посмотрите полный разбор замены тормозных и топливных трубок.

Если под машиной появились мокрые следы, педаль стала мягче или трубки пошли рыжими пятнами — не откладывайте диагностику. На внедорожниках с рамой такой ремонт почти всегда идёт со снятием кузова, и планировать его лучше заранее: ремонт рам внедорожников и пикапов — одно из основных направлений АвтоТело. А если выбираете материал для магистрали, начните со статьи «Сталь или медь?».
