Замена тормозных трубок Паджеро Спорт: уходила жидкость, спасли оба контура

Mitsubishi Pajero Sport приехал в АвтоТело с бедой, знакомой каждому владельцу этих машин: из расширительного бачка главного тормозного цилиндра стала уходить тормозная жидкость, а педаль всё чаще проваливалась — ездить так опасно. На подъёмнике к подтёкам добавилась вторая находка: топливные трубки у корпуса фильтра сгнили не хуже тормозных. Замена тормозных трубок Паджеро Спорт шла вместе с ремонтом топливной магистрали: сняли сгнившую трассу, изготовили медные трубки по образцам, развальцевали концы, заменили задние тормозные цилиндры и прокачали систему. В фотоотчёте — 8 кадров из цеха в Королёве: подъёмник, сгнившие магистрали, топливный фильтр, новые медные трубки по днищу и задний мост.

Mitsubishi Pajero Sportрамный японский внедорожник: длинная магистраль вдоль рамы и барабанные тормоза на задней оси

Тормоза и топливообе магистрали меняем за один заход, пока машина висит на подъёмнике

≈ 7 метровмедных трубок изготовили вместо штатной стали — по снятым образцам и заводским изгибам

8 кадроввесь ремонт снят в цехе АвтоТело в Королёве: от осмотра до прокачки тормозов

Сначала подъёмник: смотрим магистраль своими глазами

Симптомы владелец описал точно: уровень в бачке падает, после стоянки под машиной остаются тёмные капли, педаль стала мягче и «длиннее». По таким признакам сразу понятно, что контур где-то травит, но где именно — не угадать. На Pajero Sport трубки идут от блока ABS вдоль всей рамы, огибают топливный бак, спускаются на задний мост и уходят к каждому колесу отдельно. Трасса длинная, а значит велика и вероятность, что течёт не там, где видно пятно.

Поэтому первым делом — подъёмник и проход по магистрали снизу: где под заводским покрытием пошли рыжие вздутия, где трубка прикипела к креплению, в каком состоянии штуцеры, тормозные шланги и датчики ABS. Отдельно смотрим топливную часть: на этих машинах она стареет вместе с тормозной, в одних и тех же клипсах и под той же грязью. Осмотр и показал, что обойтись «точечным» ремонтом одного участка здесь не получится.

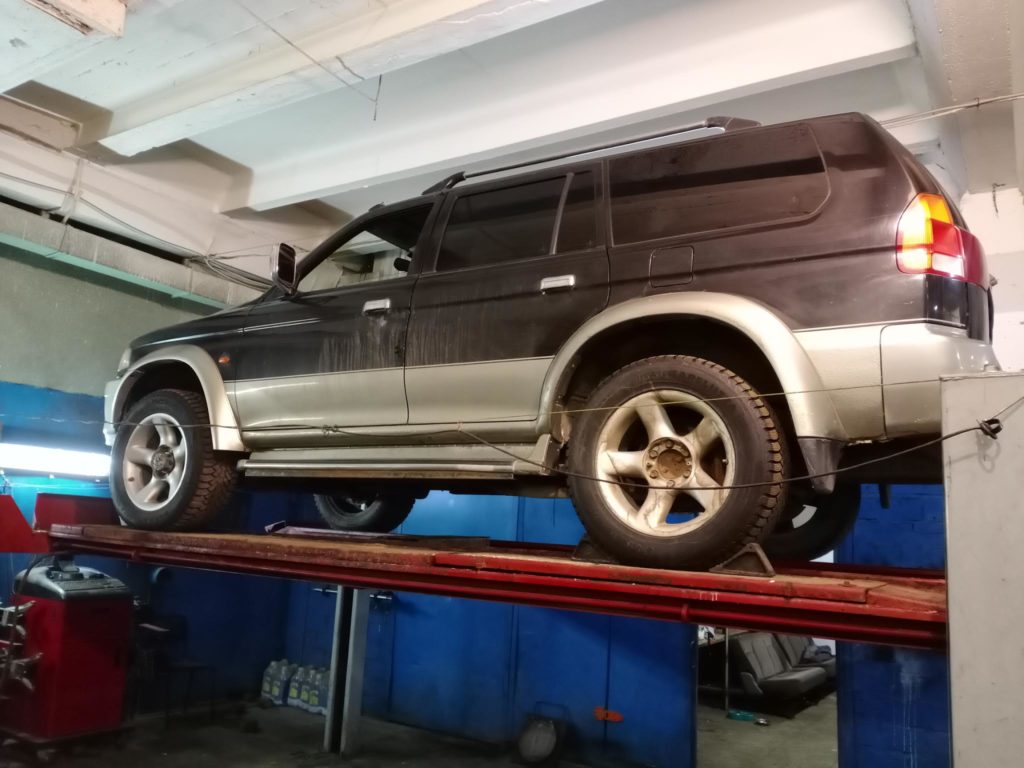

Mitsubishi Pajero Sport на подъёмнике в цехе АвтоТело: первый осмотр магистралей — автосервис автотело.рф

Mitsubishi Pajero Sport на подъёмнике: машина поднята целиком, снизу открыт доступ ко всей трассе — от блока ABS до заднего моста.

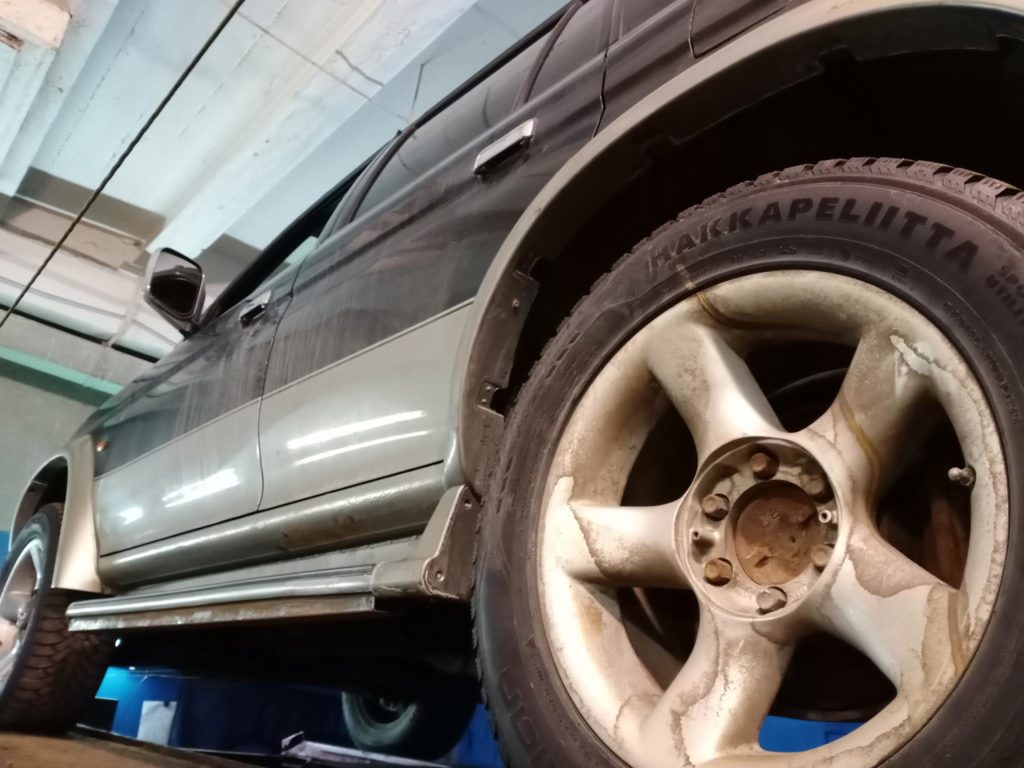

Колесо и порог Mitsubishi Pajero Sport на подъёмнике: доступ к тормозным механизмам — автосервис автотело.рф

Колесо и порог того же Паджеро: пока машина висит в воздухе, удобно смотреть и подвеску, и места, где магистраль выходит к тормозным механизмам.

Тормозные трубки Паджеро Спорт: где именно гнило

Штатные тормозные трубки здесь стальные, а возраст у машины солидный. За годы реагентов, грязи и вибрации металл корродирует и снаружи, и изнутри, причём под слоем заводского покрытия ржавчина развивается незаметно: трубка выглядит целой, а под пальцем металл уже расслаивается. Сильнее всего страдают места у креплений — там, где трубка зажата в клипсе, грязь и влага держатся дольше всего.

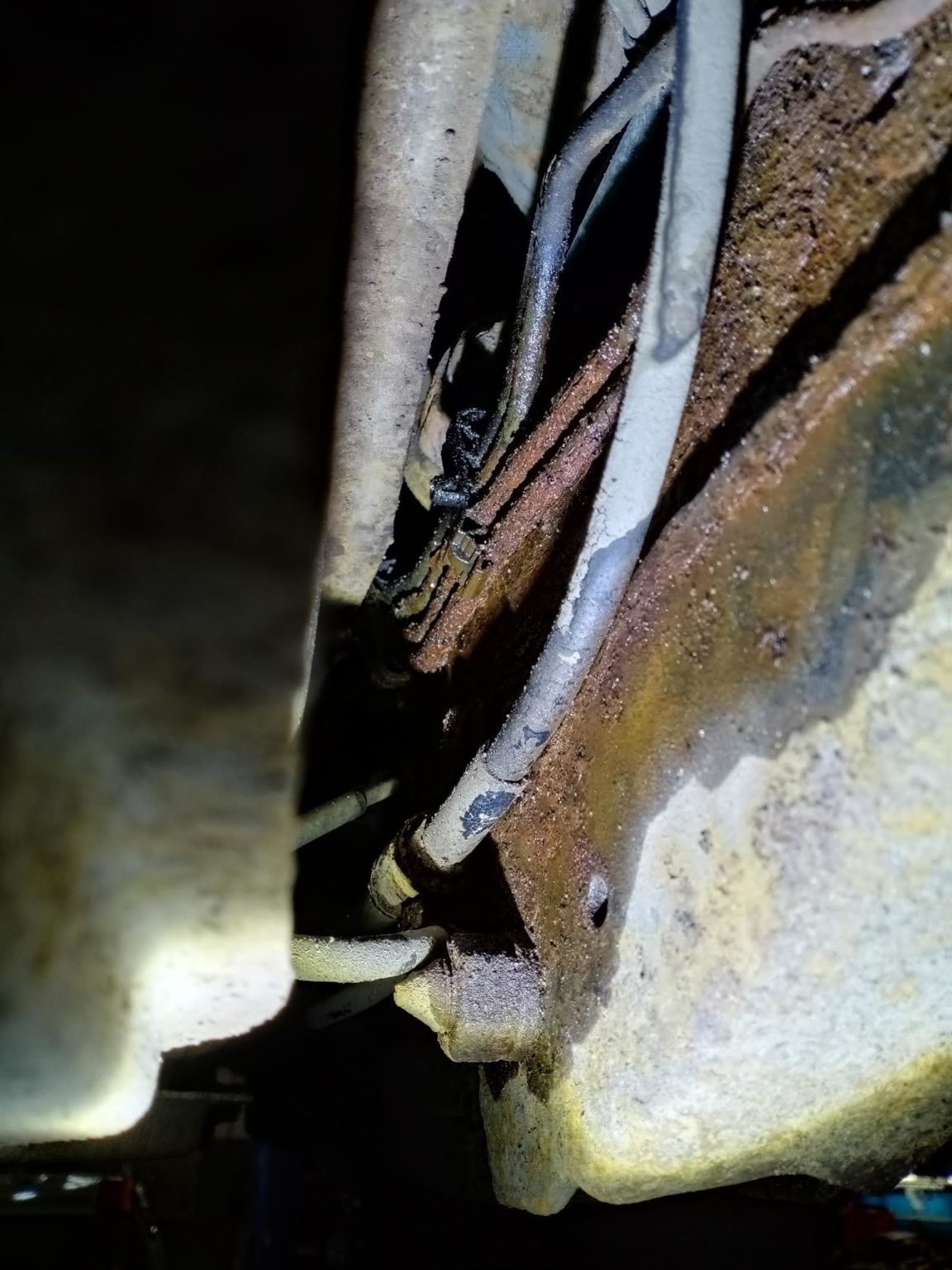

Сгнившая тормозная трубка Pajero Sport прикипела к ржавому лонжерону — автосервис автотело.рф

Крупный план под днищем: тормозная трубка идёт вдоль ржавого лонжерона, рядом тяга и жгут проводки. Это то самое место, где коррозия добирается до резьбы: открутить штуцер без потерь тут уже не выйдет — прикипевшая гайка срывается и ломается вместе с трубкой.

Именно поэтому мы не «освежаем» отдельный участок, если трубка ушла в ржавчину по длине. Обжимная муфта или склейка на тормозном контуре — это лотерея: держит до первой серьёзной нагрузки, а отказывает в самый неподходящий момент. Меняем целиком и по образцу.

Старая стальная тормозная трубка вдоль заднего рычага Pajero Sport и пружина подвески — автосервис автотело.рф

Второй участок — задняя подвеска: старая стальная трубка идёт вдоль рычага и тормозного шланга, рядом пружина и балка. Здесь трубка работает в самой подвижной зоне: подвеска ходит на каждой кочке, а металл уже потерял упругость — именно на заднем контуре такие трубки рвутся чаще всего.

Геометрию новых трубок повторяем по снятым образцам: каждый изгиб, завиток и радиус — как на заводской детали. Трубка, согнутая «на глазок» под острым углом, ломается изнутри при первой же серьёзной неровности, и снаружи этого никак не увидеть.

Топливная магистраль и топливный фильтр

Вторая часть работы — топливо. Владельца просили посмотреть топливные трубки, и правильно: у корпуса фильтра они подгнили, дальше по трассе тоже пошли очаги коррозии. Идёт топливная магистраль по днищу рядом с тормозной, крепится в такие же клипсы и живёт в тех же условиях — так что болеть они начинают вместе. Если оставить подгнившую топливную трубку «на потом», дело заканчивается запахом бензина, лужей под машиной или, хуже того, возгоранием.

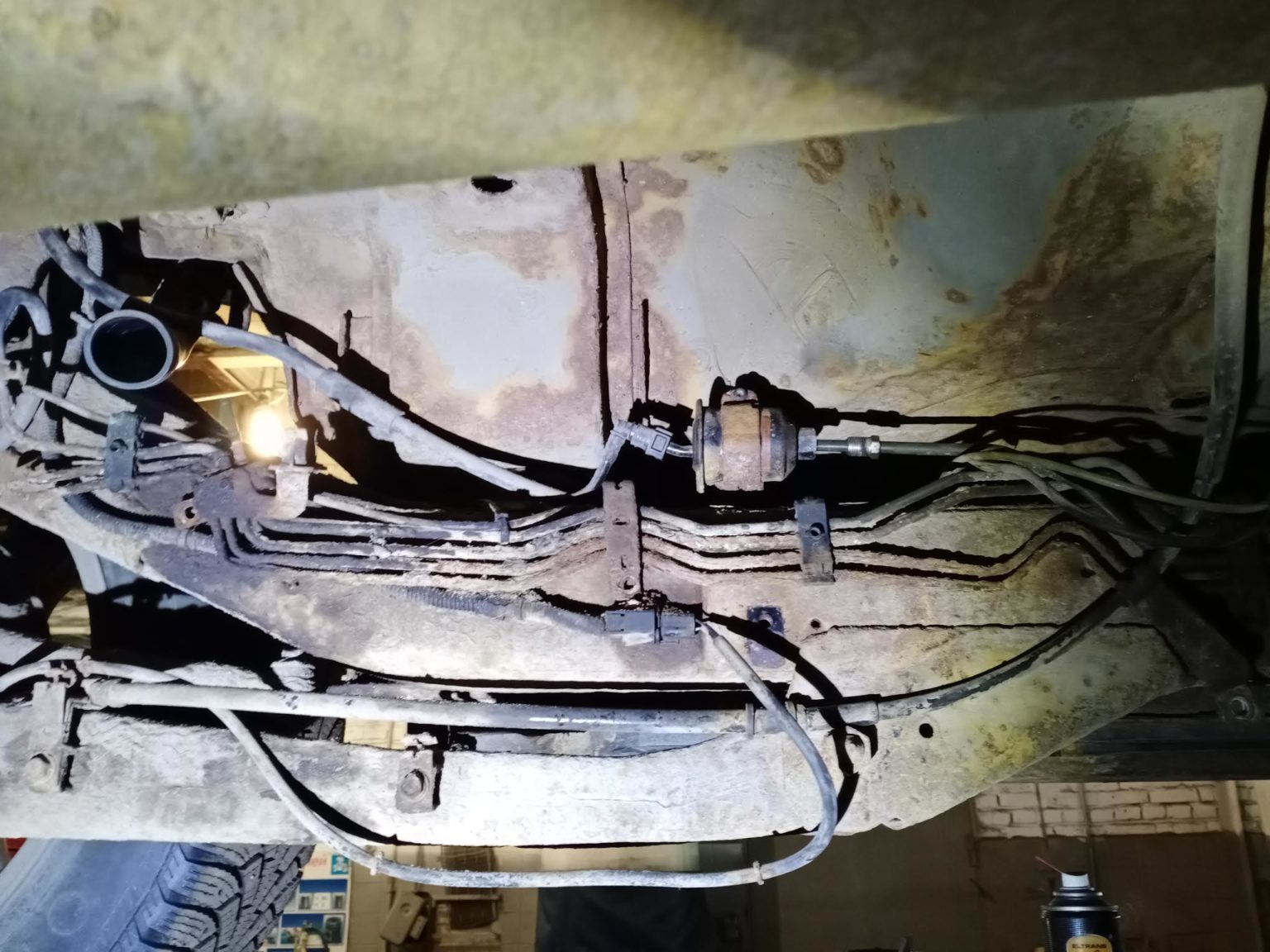

Топливный фильтр и магистрали под днищем Mitsubishi Pajero Sport — автосервис автотело.рф

Под днищем Паджеро Спорт: топливный фильтр на своём месте, вокруг — магистрали, соединения и клипсы. По такому кадру хорошо видно, в каком состоянии металл и насколько плотно трубки сидят в креплениях.

Для ремонта топливной части пришлось снять топливный фильтр, бензобак и подушку крепления — иначе к магистрали над баком не подобраться. Хорошая новость: весь крепёж здесь открутился без потерь. А вот на тормозной трассе винты у рамы пришлось выкручивать «с боем»: закисшие шпильки ломались одна за другой, и каждую точку крепления восстанавливали отдельно, иначе новую трубку было просто не к чему зацепить.

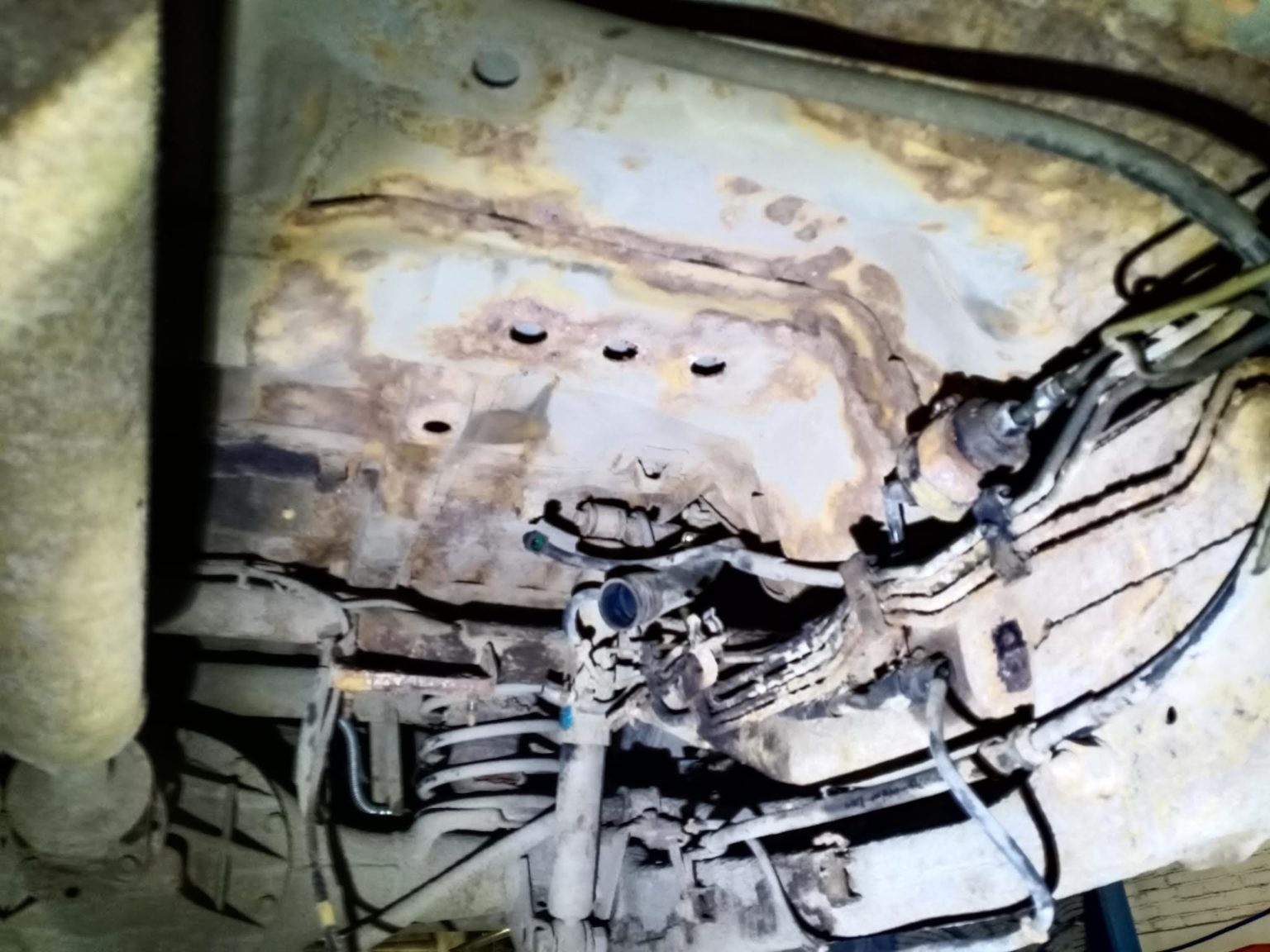

Ржавый щит и трубки под днищем Pajero Sport после снятия топливного бака — автосервис автотело.рф

Снятый бак открыл участок трассы, до которого иначе не добраться: щит, магистрали и соединения. Здесь и заменили подгнившую топливную трубку, попутно проверив крепления и хомуты.

Топливную магистраль проложили заново и зафиксировали по заводским точкам: трубка не должна касаться кузова, рамы и подвижных частей, а в клипсах сидеть плотно, но без натяга. Всё, что касается топлива, собрали на новых хомутах, соединения проверили на сухость и запустили двигатель, чтобы убедиться: под машиной чисто, запаха нет. Подробнее про наши материалы и технологию — на странице изготовление и ремонт топливных трубок.

Новые медные трубки уложены по днищу

Новые трубки делаем из меди. Она не ржавеет ни снаружи, ни изнутри, легко гнётся по месту и спокойно переносит наши зимы с реагентами. Общая длина вышедшей из строя трассы — около семи метров, и всю её изготовили у себя в цехе: отмерили по снятым образцам, развальцевали концы и поставили новые штуцеры. Штуцеры на старых соединениях открутить не получилось — они прикипели намертво, поэтому меняли их вместе с трубкой.

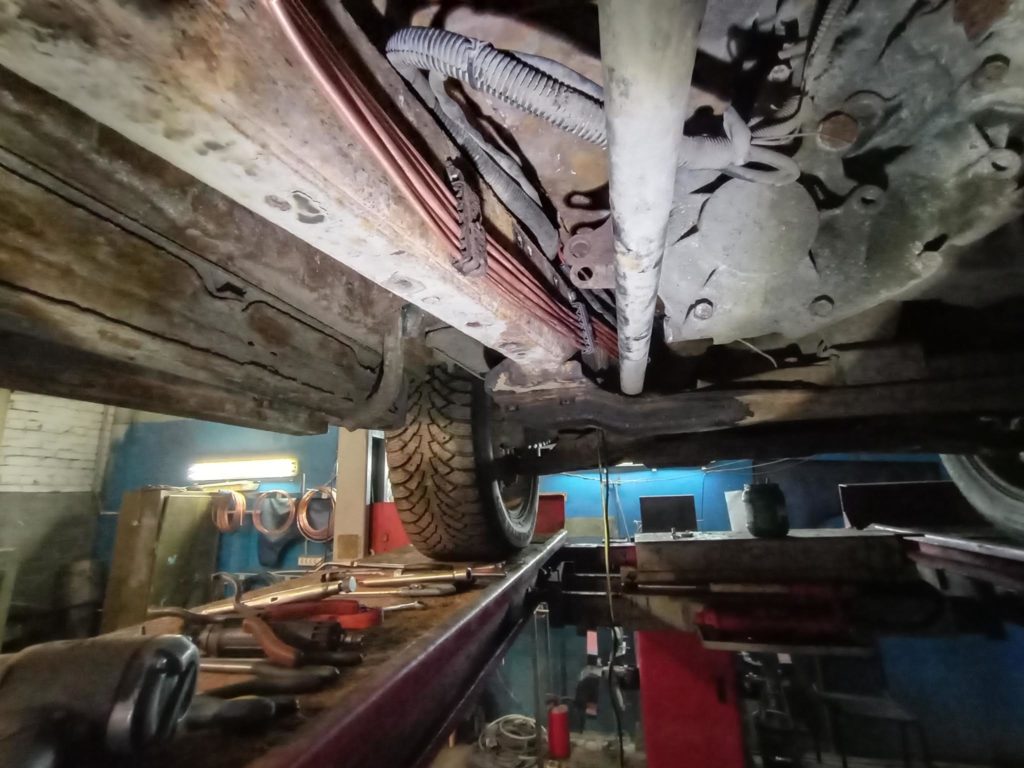

Новые медные тормозные трубки проложены вдоль лонжерона Mitsubishi Pajero Sport — автосервис автотело.рф

Новая медная магистраль вдоль лонжерона: трубка идёт по заводской трассе, в штатных клипсах, с одинаковыми зазорами до кузова и рамы.

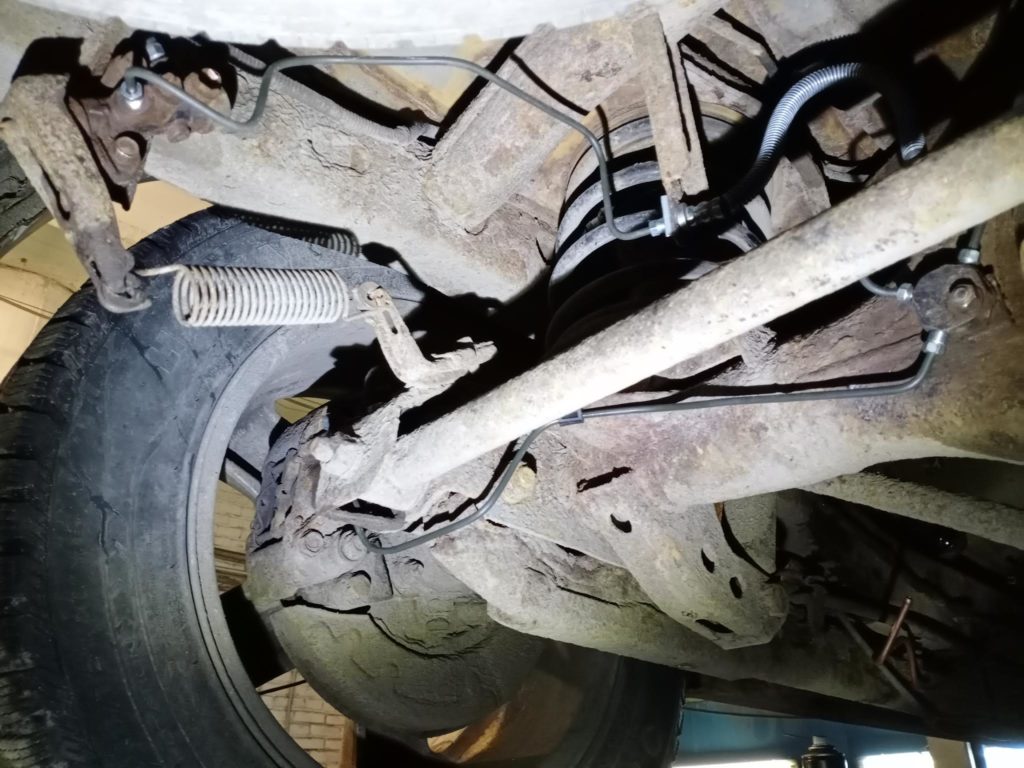

Задний мост Pajero Sport: тормозная трубка в клипсах рядом со стабилизатором и пружиной — автосервис автотело.рф

Задний мост: тормозная трубка проложена по балке рядом со стабилизатором и пружиной. Соединения затянуты без герметиков — только ровный развальцованный конус и штуцер.

Медные трубки провели от задних колёс до блока ABS, завальцевали и подключили к тормозным шлангам. Заодно заменили задние тормозные цилиндры: штуцеры на старых не откручивались, а оставлять в машине деталь, которая уже отработала своё, смысла нет — цена её невелика, а разбирать узел второй раз дороже. После сборки — свежая тормозная жидкость, прокачка обоих контуров и проверка педали.

Почему на тормозной и топливной магистралях мы ставим медь

Медь — это ремонтная технология, а не «колхоз»: трубки сертифицированы для гидротормоза, гнутся по месту и служат заметно дольше штатной стали. Единственное, что мы делаем строго, — повторяем заводскую геометрию и нигде не халтурим с вальцовкой.

Медная трубка не корродирует ни снаружи, ни изнутри — контур не зарастает ржавчиной и не травит по стенке.
Изгибы, завитки и радиусы повторяем по снятому образцу, длину отрезаем по месту, без «примерно столько же».
Вальцовку и замену штуцеров делаем на месте: соединение держит давление без герметиков и ленты.
Трассу крепим в штатные клипсы, с зазорами до кузова, рамы и подвижных частей подвески.
На работу и материал даём гарантию 5 лет — и на тормозной контур, и на топливную магистраль.

Проверка и результат: Паджеро снова тормозит уверенно

После сборки проверяем каждое соединение, которое делали руками: штуцеры, вальцовку, подключение к тормозным шлангам, крепления по всей длине трассы. Прокачиваем оба контура, следим за педалью — она должна встать твёрдо, без провалов и «ватности», — и за уровнем в бачке. Под машиной после нескольких нажатий должно быть сухо: любая капля на трубке, шланге или цилиндре означает, что соединение придётся перебирать.

Итог по этому Pajero Sport: сняли сгнившую тормозную магистраль, изготовили и уложили новые медные трубки с заводской геометрией, развальцевали концы, заменили задние тормозные цилиндры, сняли бак и заменили подгнившую топливную магистраль, собрали всё обратно, залили тормозную жидкость и прокачали тормоза. Восемь кадров ремонта — в этом фотоотчёте, а если у вашей машины похожая история, посмотрите полный разбор замены тормозных и топливных магистралей.

Если из бачка уходит тормозная жидкость, педаль стала мягкой или под днищем появились мокрые следы — не откладывайте: тормозной контур сам не восстановится, а прорвать трубку может в самый неудачный момент. Посмотреть трассу целиком и сказать, что менять, можно на диагностике — замена тормозных трубок в Королёве — одно из основных направлений АвтоТело. А если выбираете материал для магистрали, начните со статьи «Сталь или медь?».
