Ремонт топливных трубок Toyota Sprinter: вместо сгнившей стали — медь

Toyota Sprinter приехал в АвтоТело на ремонт топливной магистрали, и под днищем у машины была своя отдельная жизнь: штатные стальные трубки пошли рыжими пятнами по всей длине, штуцеры прикипели к креплениям, а на щите остались тёмные подтёки. Ремонт топливных трубок Toyota Sprinter сделали целиком: сняли сгнившую стальную трассу, изготовили новые медные трубки по снятым образцам, развальцевали концы, заменили шланги и штуцеры, проверили крепления по всей длине и собрали всё обратно. В фотоотчёте — 8 кадров из цеха в Королёве: машина на подъёмнике, ржавые магистрали под днищем, новая медная трубка рядом со старой, задняя арка с тормозным барабаном и подкапотное с топливной рампой.

Toyota Sprinterяпонский седан 90-х: топливная и тормозная трассы идут по днищу рядом, в одних и тех же клипсах

Медь вместо сталиновые трубки гнём по снятым образцам и вальцуем на месте — без обжимных муфт и «свежих» вставок

Обе трассыза один заход проверили и топливную магистраль, и тормозные трубки в арках

8 кадроввесь ремонт снят в цехе АвтоТело: от осмотра под днищем до собранной машины

Ремонт топливных трубок Toyota Sprinter: с чего начали

Хозяин Sprinter приехал к нам именно за топливной магистралью. Машина девяностых годов, и к этому возрасту штатные стальные трубки успевают сгнить если не в труху, то до состояния «держится на честном слове». Работать с топливом на машине, которая ездит каждый день, — это всегда вопрос безопасности: ржавая трубка не предупреждает, она просто лопается в самый неподходящий момент, а рядом с ней под днищем идёт раскалённый глушитель.

Осмотр начали с подъёмника, и снизу сразу стало понятно: ремонта ждёт вся трасса, а не отдельный участок. Штатные трубки идут от бака к моторному щиту длинной связкой, крепятся в пластиковые клипсы, а местами просто лежат на грязи. Разбирать эту связку по одной детали и «освежать» по куску смысла нет: пока машина висит в воздухе, и дешевле, и надёжнее поменять магистраль целиком.

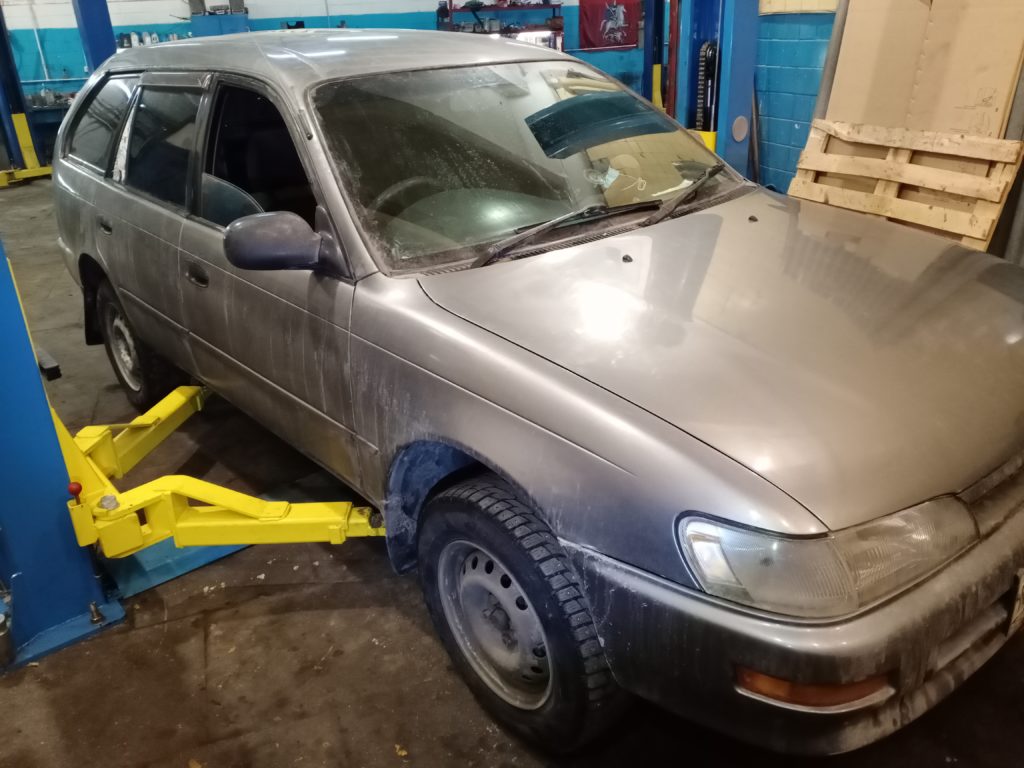

Toyota Sprinter в цехе АвтоТело перед заменой топливных трубок — автосервис автотело.рф

Toyota Sprinter в цехе: машина приехала своим ходом, но топливную трассу ждала полная замена.

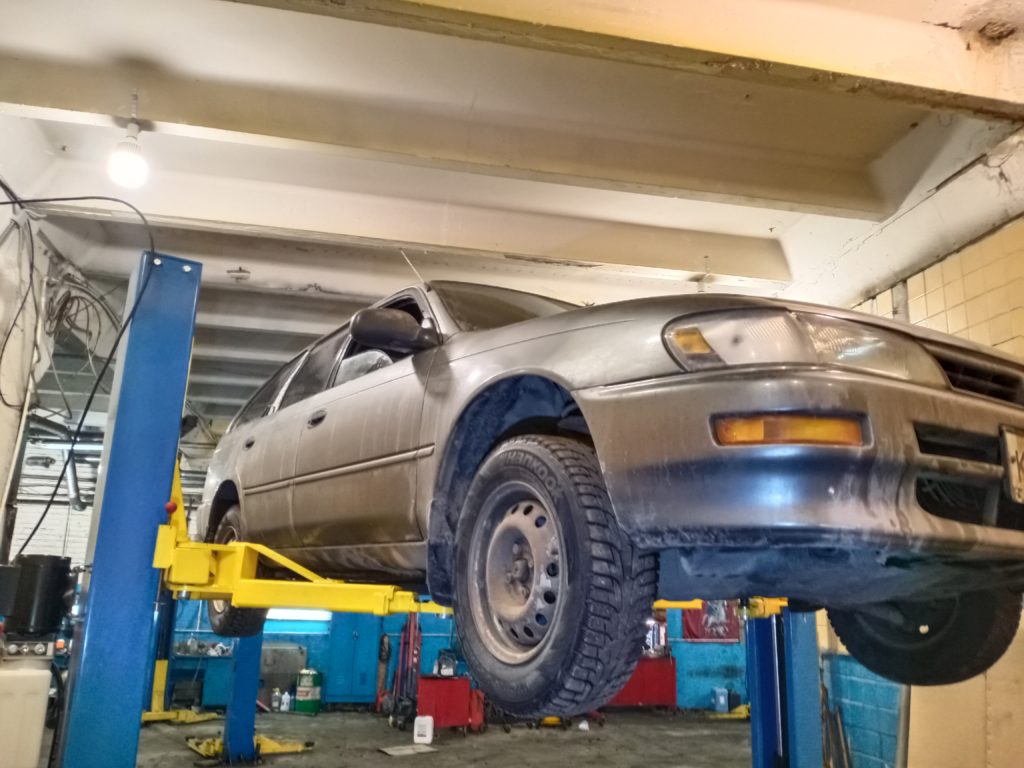

Toyota Sprinter поднят на подъёмнике: доступ к магистралям под днищем — автосервис автотело.рф

Машина поднята на подъёмнике: снизу открыт доступ к баку, моторному щиту и всей длине магистрали.

Что открылось под днищем: ржавчина по всей трассе

Стальные топливные трубки на Sprinter давно жили своей жизнью. Ржавчина в них идёт в двух направлениях сразу: снаружи металл съедают реагенты, грязь и влага, а изнутри — конденсат и агрессивная среда самого бензина. Быстрее всего сдаются участки, зажатые в креплениях: под клипсой грязь и влага держатся дольше, а внутрь не заглянешь — трубка выглядит целой до того момента, пока не начнёт потеть.

Отдельная беда — штуцеры. За годы они прикипают к гайкам намертво: открутить такое соединение без потерь обычно не получается, гайка срывается и тянет за собой трубку. Именно поэтому мы не пытаемся «подлатать» отдельный участок обжимной муфтой или куском шланга на хомутах: на топливной магистрали такой ремонт держится до первой серьёзной нагрузки, а отказывает в самый неподходящий момент.

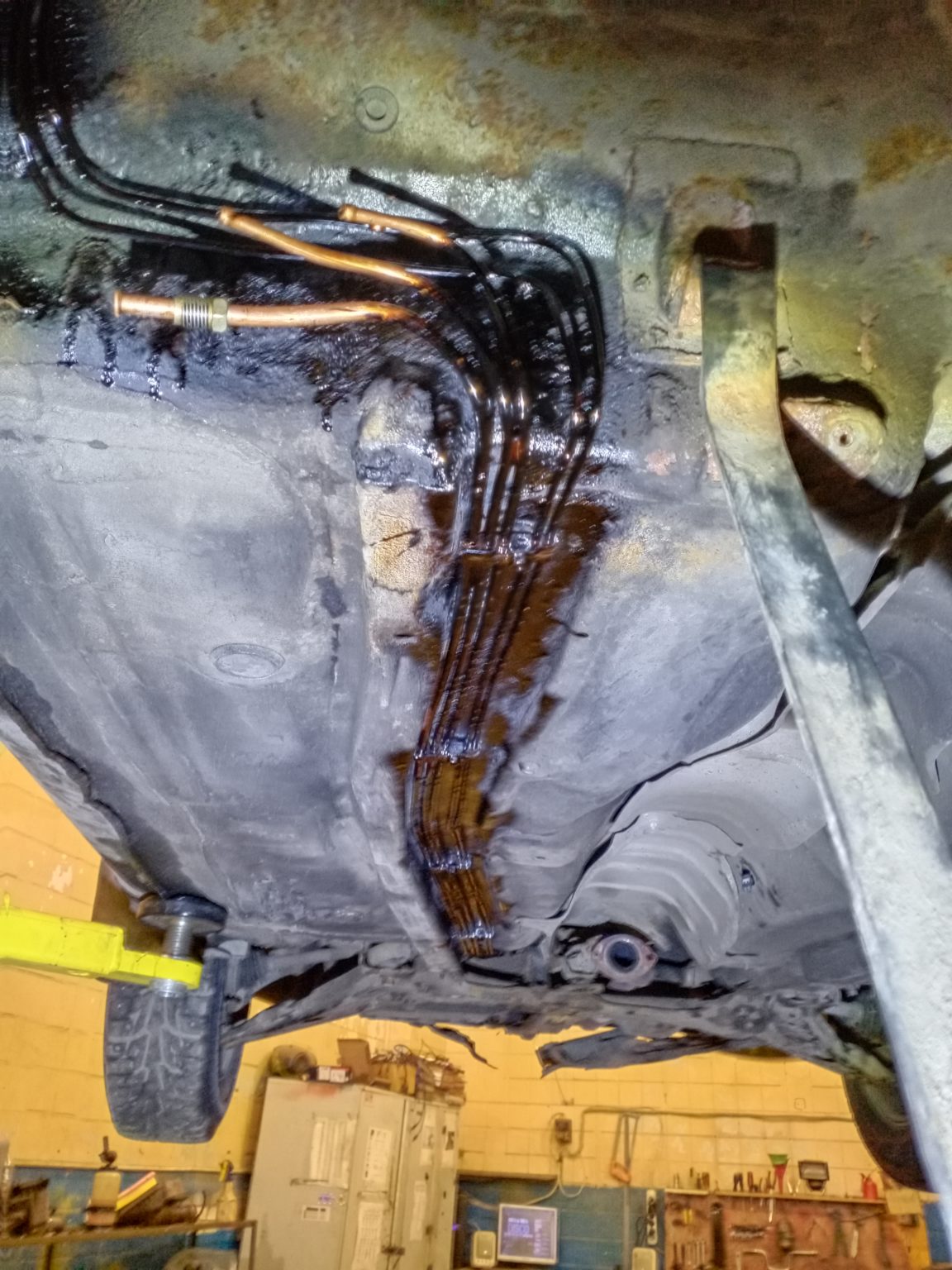

Сгнившая трасса под днищем Toyota Sprinter и новая медная трубка рядом — автосервис автотело.рф

На этом кадре видно, с чем именно мы работаем. В центре — старая стальная трасса: трубки в клипсах вдоль пола корродированы до такой степени, что по ним пошли тёмные потёки, а по днищу расползлись рыжие пятна. Слева — новая медная трубка с латунным штуцером, изготовленная по снятому образцу: именно в таком виде она встанет на место старой.

Геометрию повторяем по снятой детали: каждый изгиб, завиток и радиус — как на заводской трубке. Трубка, согнутая «на глазок» под острым углом, ломается изнутри при первой же серьёзной неровности, и снаружи этого никак не увидеть.

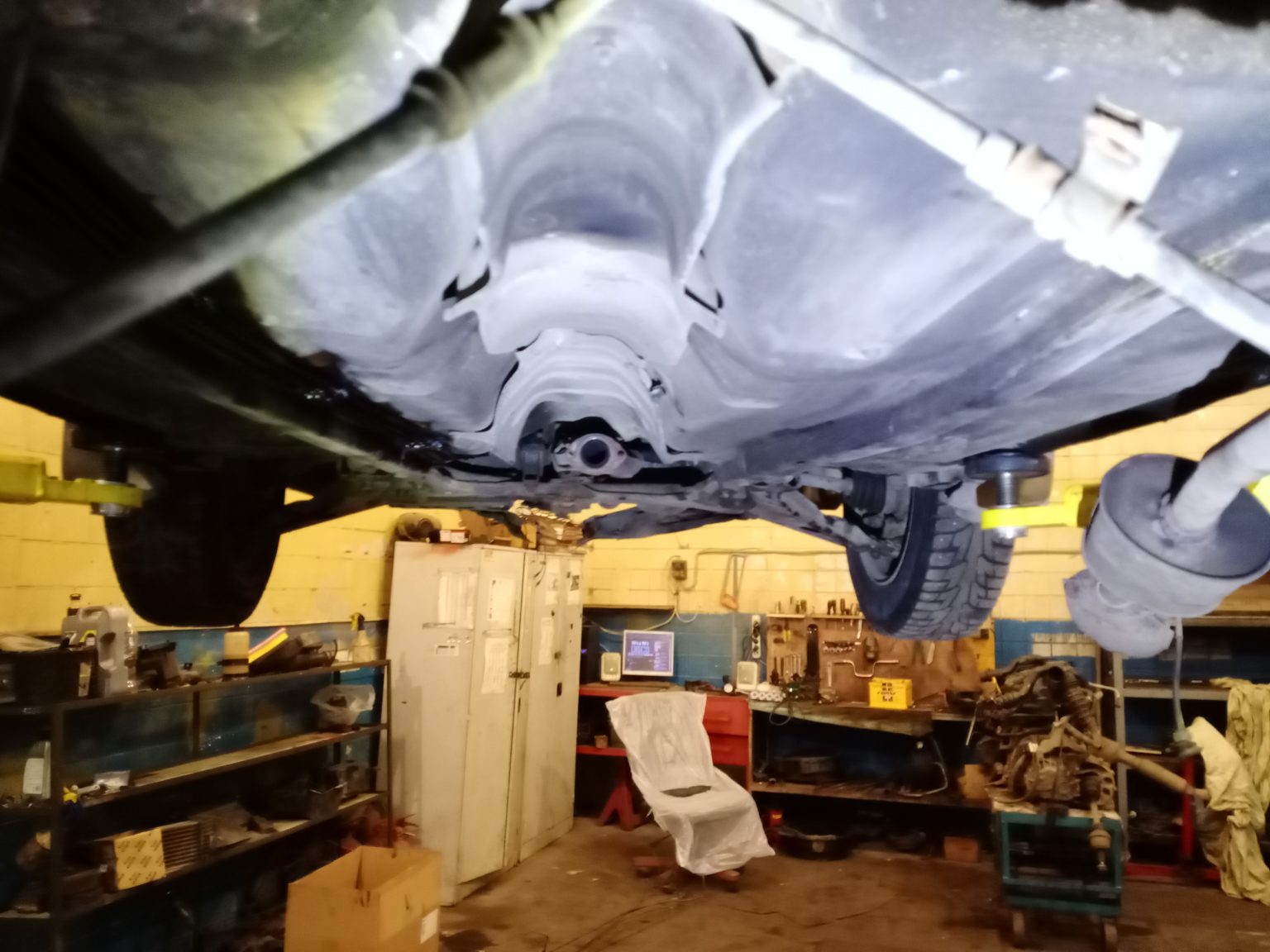

Днище Toyota Sprinter на подъёмнике: магистрали, балки и подвеска — автосервис автотело.рф

Днище Sprinter целиком: магистрали, балки и подвеска в одном поле зрения. По такому кадру сразу понятно, что трубок здесь много и живут они в общем «коктейле» из грязи и ржавчины.

Соединения, шланги и подтёки

Дальше — самое неприятное место любой старой магистрали: переход со стальной трубки на гибкий шланг. У Sprinter здесь стоит обжимная гильза на шланге и штуцер с гайкой на трубке, и оба соединения за годы превратились в один ржавый комок. Откручиваем такие узлы с прогревом и проникающей смазкой, и если гайка не идёт — меняем узел целиком, а не выкручиваем её «через силу», рискуя оборвать трубку у самого штуцера.

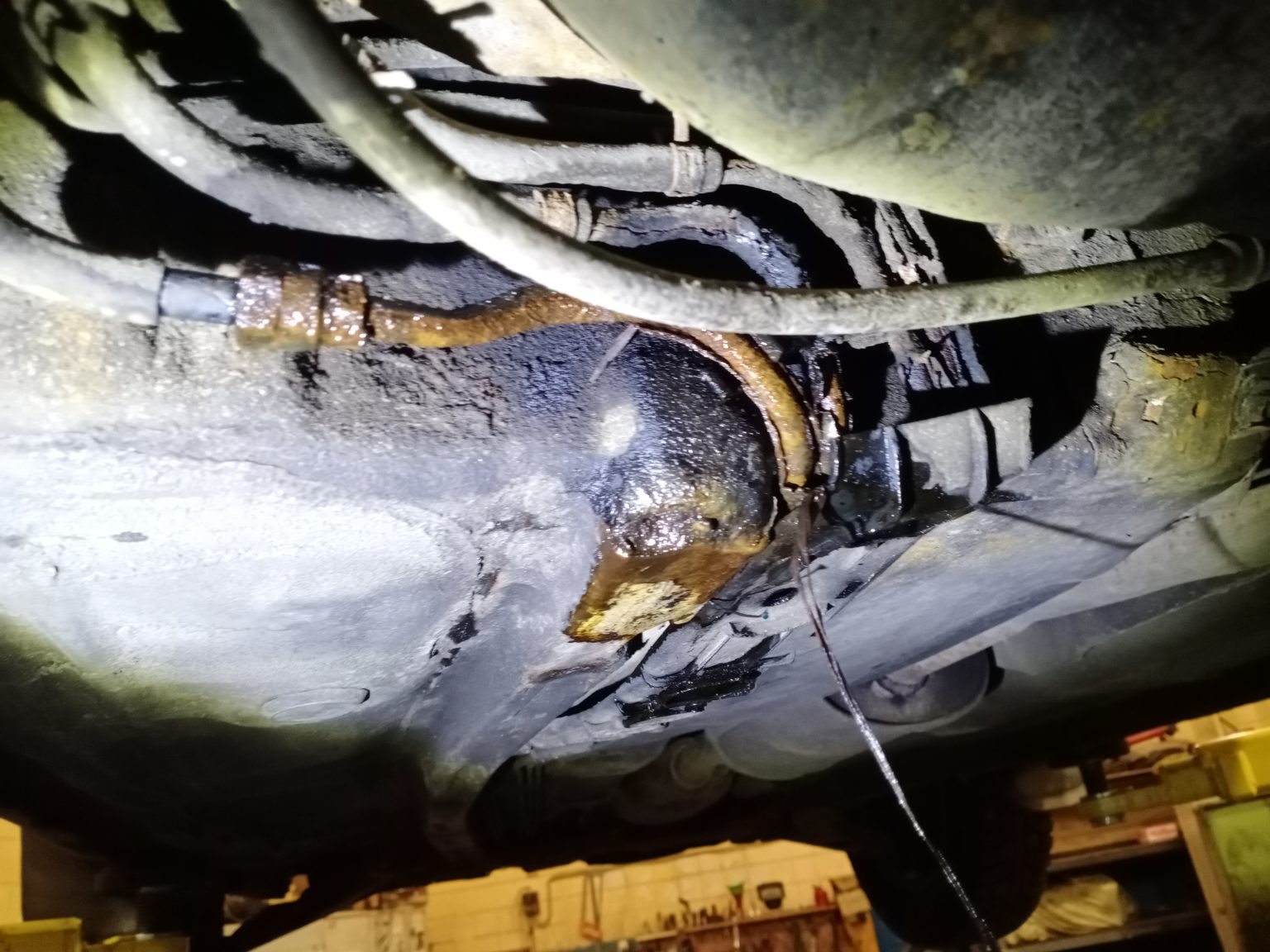

Соединение топливной трубки со шлангом и подтёк на днище Toyota Sprinter — автосервис автотело.рф

Соединение топливной трубки со шлангом: штуцер, обжимная гильза и рыжий от коррозии металл, а рядом по днищу пошёл тёмный подтёк. Такие узлы мы меняем целиком — чистить и «реанимировать» их на топливной магистрали бессмысленно.

Заодно посмотрели заднюю арку и подвеску: топливная и тормозная трассы идут здесь в одной связке, и одна тянет за собой другую. Тормозная трубка крепится клипсами над тормозным барабаном, рядом работает амортизатор, и вся эта зона живёт под постоянным пескоструем от колёс. По осмотру тормозные трубки держатся, а вот крепления и пыльники уже требуют внимания — это мы отдельно отметили в рекомендациях владельцу.

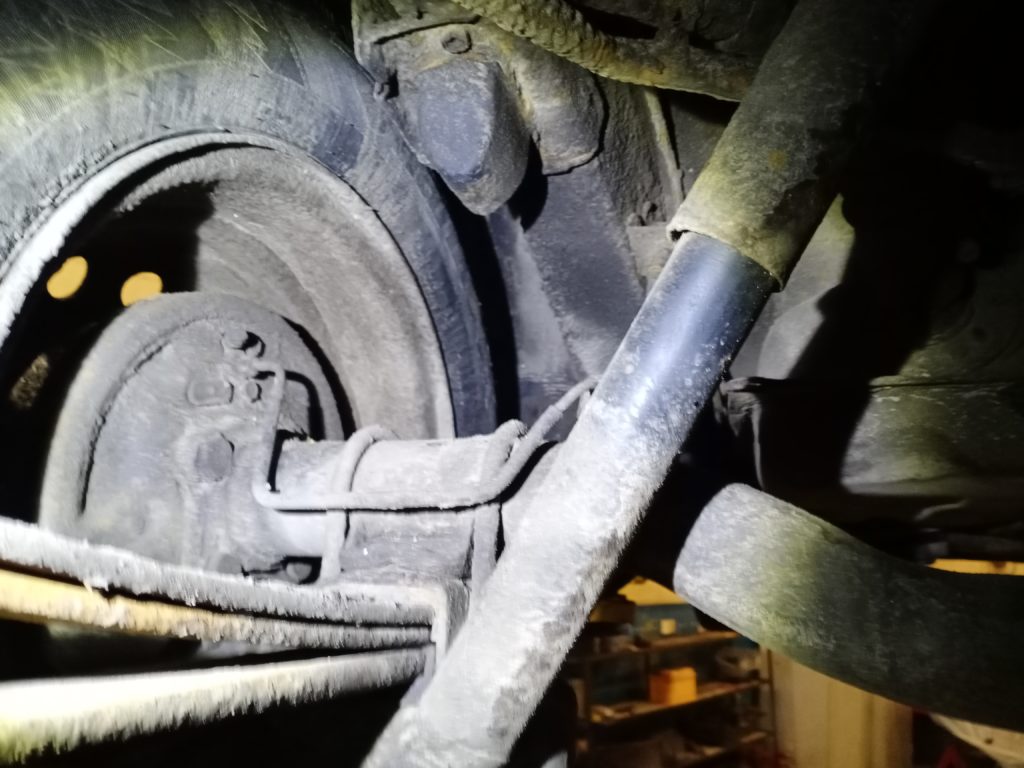

Задняя арка Toyota Sprinter: тормозная трубка над барабаном и стойка — автосервис автотело.рф

Задняя арка: тормозная трубка идёт в клипсах над тормозным барабаном, рядом — стойка. Здесь всё собирает грязь с колёс, и коррозия идёт в первую очередь по креплениям.

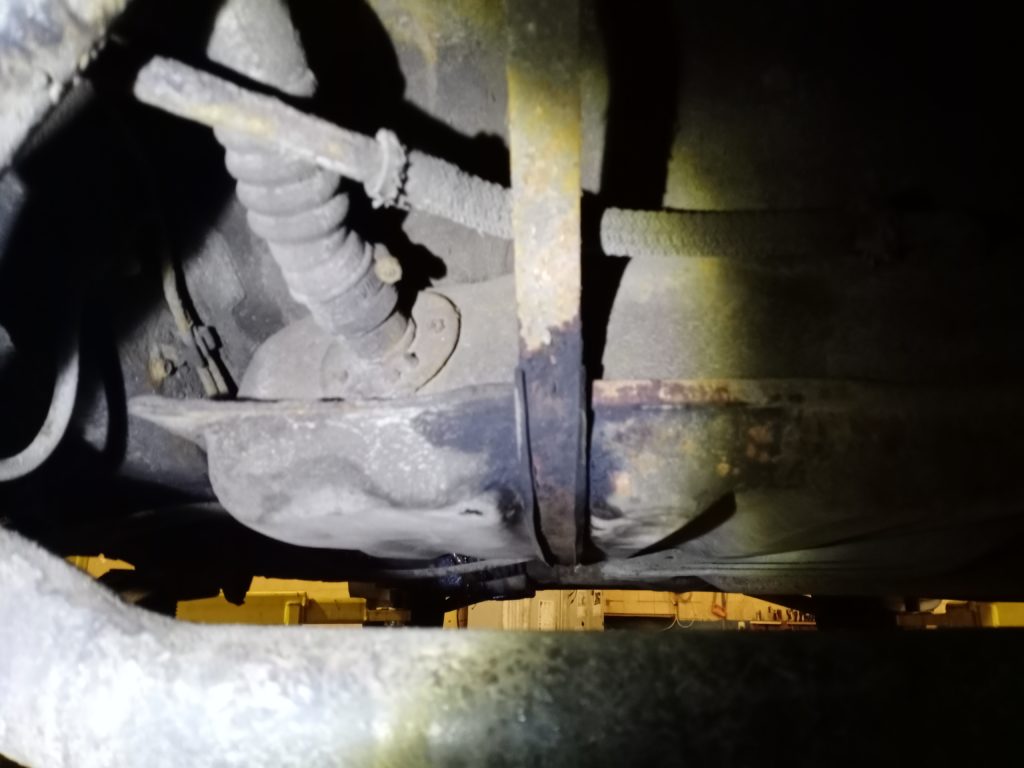

Амортизатор и ржавая трубка на днище Toyota Sprinter — автосервис автотело.рф

Амортизатор и трубка по соседству: по днищу и шву уже видна ржавчина. Именно за этим участком владельцу стоит следить после ремонта.

Под капотом: топливная рампа и шланги

Второй конец магистрали выходит под капот — к топливной рампе и форсункам. Здесь трубки короче, но нагрузка выше: давление в системе держится постоянное, рядом выпускной коллектор и всё, что греется. Снимаем защиту, осматриваем подвод к рампе, состояние шлангов и хомутов, проверяем, нет ли следов бензина под хомутами и на штуцерах.

Если оставить подгнившую топливную трубку «на потом», дело обычно заканчивается запахом бензина в салоне, лужей под машиной или, в худшем случае, возгоранием. Поэтому топливный контур мы собираем только на новых штуцерах и шлангах и обязательно проверяем под рабочим давлением.

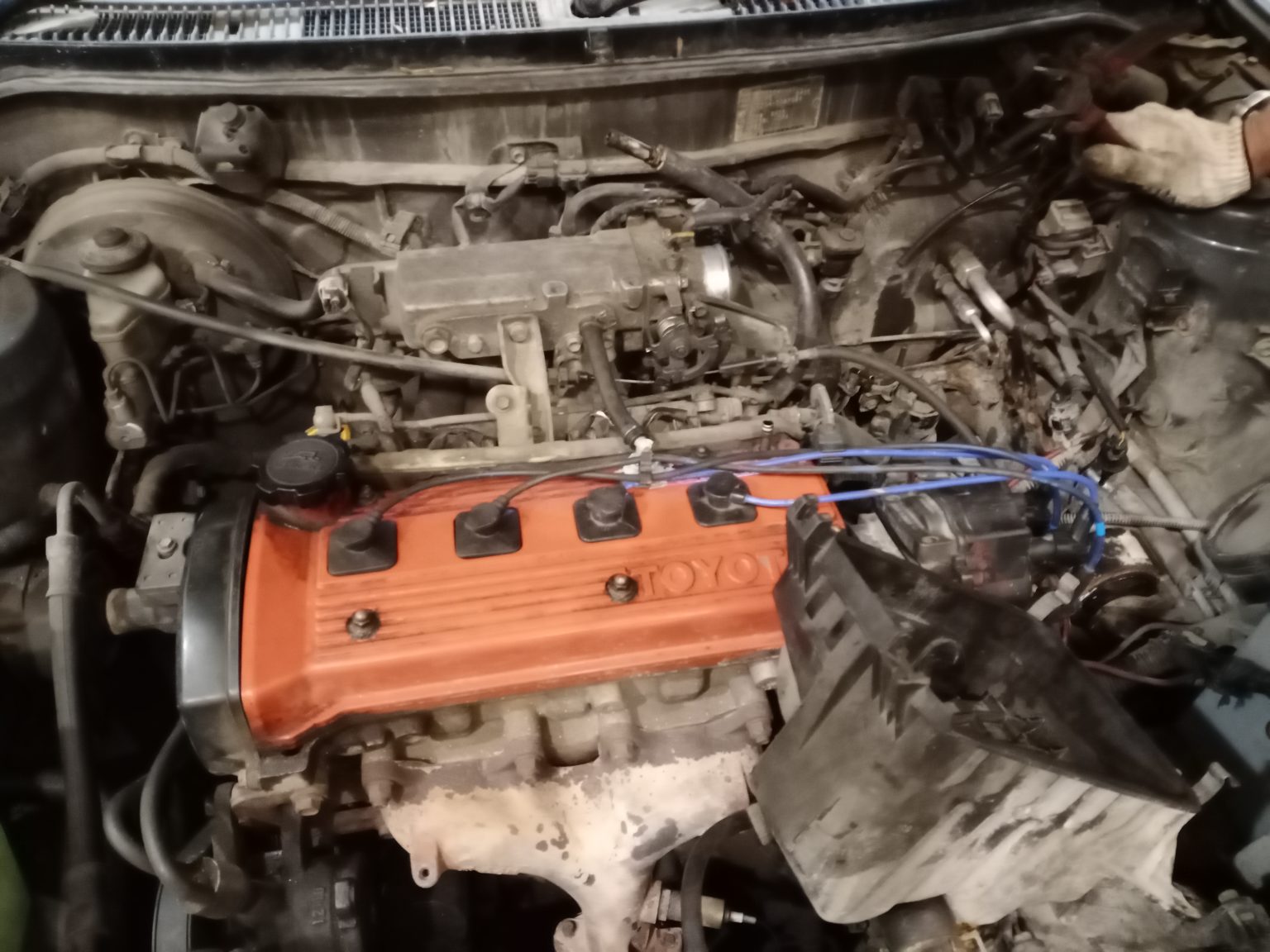

Подкапотное пространство Toyota Sprinter: подвод к топливной рампе — автосервис автотело.рф

Подкапотное пространство Sprinter: двигатель и подвод к топливной рампе. Отсюда трасса уходит вниз, к баку, и здесь же мы проверяем все соединения после сборки.

Почему на топливной магистрали мы ставим медь

Медь — это ремонтная технология, а не «колхоз»: она не корродирует ни снаружи, ни изнутри, легко гнётся по месту и спокойно переносит наши зимы с реагентами. Единственное, чего мы себе не позволяем, — крутить трубку «как получится»: геометрию повторяем по заводскому образцу.

Медная трубка не ржавеет ни снаружи, ни изнутри — контур не зарастает и не травит по стенке.
Изгибы, завитки и радиусы повторяем по снятому образцу, длину отрезаем по месту, без «примерно столько же».
Вальцовку и замену штуцеров делаем на месте: соединение держит давление без герметиков и ленты.
Трассу крепим в штатные клипсы, с зазорами до кузова, бака и подвижных частей подвески.
На работу и материал даём гарантию 5 лет — и на топливную магистраль, и на тормозной контур.

Проверка и результат: топливная магистраль как с завода

Новые медные трубки уложили по заводской трассе и зафиксировали в штатные клипсы: трубка не должна касаться кузова и глушителя, а в креплениях сидеть плотно, но без натяга. После сборки проверяем каждое соединение, которое делали руками: штуцеры, вальцовку, переходы на шланги. Запускаем двигатель, даём топливной системе выйти на рабочее давление и смотрим под машиной — там должно быть сухо.

Итог по этому Sprinter: сняли сгнившую стальную магистраль, изготовили и уложили новые медные трубки с заводской геометрией, развальцевали концы, заменили шланги и штуцеры, проверили крепления и собрали всё обратно. Восемь кадров ремонта — в этом фотоотчёте, а если хотите увидеть, как проходит полная замена сразу двух магистралей, посмотрите полный разбор замены тормозных и топливных трубок.

Если под машиной появились мокрые следы, в салоне пахнет бензином или трубки на вид пошли рыжими пятнами — не откладывайте: топливная магистраль сама не восстановится. Посмотреть трассу целиком и сказать, что менять, можно на диагностике — изготовление и ремонт топливных трубок в Королёве — одно из основных направлений АвтоТело. А если выбираете материал для магистрали, начните со статьи «Сталь или медь?».
