Реставрация трубок АКПП Land Rover Discovery 3: фотоотчёт из цеха

Land Rover Discovery 3 приехал в АвтоТело с мокрой защитой: масло с коробки капало прямо на пластик, а после получаса в пробке автомат начинал греться и подёргивать при переключениях. Дефектовка на подъёмнике показала привычную для этих машин картину — стальные трубки охлаждения АКПП сгнили по всей длине, обжимные штуцеры потекли, а пластинчатый теплообменник зарос грязью. Новых заводских линий на Discovery 3 сегодня не найти, поэтому реставрация трубок АКПП здесь — единственный вменяемый вариант: мы сняли повреждённый контур и изготовили две медные магистрали по образцу штатных. Показываем весь путь по кадрам — от подъёмника до сборки без подтёков.

Land Rover Discovery 3Тёмно-серый рамный внедорожник: масло с трубок охлаждения уходило на защиту, коробка грелась в пробках

2 медные линииСтальные трубки сгнили по всей длине — новые магистрали изготовили из меди по образцу снятых

ТеплообменникПластинчатый узел на корпусе коробки снимали отдельно: чистка, проверка пластин и новых уплотнений

12 кадровФотоотчёт из цеха АвтоТело в Королёве: разборка, изготовление линий и монтаж

Land Rover Discovery 3 в цеху: с чего начали

Тёмно-серый Discovery 3 на подъёмнике — машина, по которой сразу видно и крепкий рамный кузов, и низ, который живёт своей отдельной жизнью. Хозяин приехал не «на посмотреть», а с конкретной бедой: под коробкой мокро, на защите висит капля масла, а в городском режиме автомат начинает вести себя нервно — держит передачи дольше обычного и слегка подёргивает при переключениях.

Заявка на такую работу всегда одна: понять, откуда уходит масло, и вернуть контур охлаждения в рабочее состояние. Начинаем с подъёма — снизу снимаем защиту и проходим трассу целиком, от коробки до теплообменника, вместе с соединениями, креплениями и радиаторной частью. Осмотр сразу расставил всё по местам: трубки охлаждения АКПП потекли не «где-то», а по всей длине — металл на них давно потерял гладкую поверхность, а соединения держали давление только за счёт грязи на резьбе.

Машину ставим так, чтобы работать было удобно и сверху, и снизу: капот открыт, двери и багажник тоже — так проще ходить вдоль кузова, добираться до точек у двигательного щита и контролировать, что ничего не задето при разборке.

Тёмно-серый Land Rover Discovery 3 на подъёмнике в цеху перед реставрацией трубок АКПП — автосервис автотело.рф

Land Rover Discovery 3 на подъёмнике в цеху АвтоТело: открыты двери и багажник — так удобнее работать вокруг машины и добираться снизу до контура охлаждения коробки.

Что нашли: сгнившие трубки охлаждения АКПП

Вот обе магистрали на полу цеха — их сняли с машины целиком. Смотреть на них неприятно: сталь разъедена коррозией от штуцера до штуцера, стенки потеряли ровное сечение, на изгибах металл отслаивается чешуйками, а внутри — рыжая каша из окислов и грязи. Такие линии не ремонтируют и не «сращивают»: любая вставка или обжимка на разъеденном металле даст течь в первые же недели.

Почему так выходит именно здесь. Трубки охлаждения АКПП идут от коробки вперёд, к теплообменнику, и всю жизнь проводят в самой агрессивной зоне автомобиля: под днищем, рядом с колесом, где зимой смесь реагента, песка и воды не высыхает, а летом металл работает на температурных качелях. Тонкостенная сталь при этом ещё и вибрирует вместе с коробкой — коррозия идёт по всей длине, а не только под креплениями.

Вторая причина — соединения. Обжимные кольца на таких трубках со временем ослабевают: металл под ними устаёт от вибрации, хомут уже не обжимает так, как в первый год, и стык начинает потеть. Потеет — потом капает, капает — потом коробка уходит в перегрев. Отдельный риск — забитый грязью теплообменник: если он не отдаёт тепло, автомат греется даже с целыми трубками.

Две снятые сгнившие стальные трубки охлаждения АКПП Land Rover Discovery 3 на полу цеха — автосервис автотело.рф

Кадр сравнения говорит сам за себя: новая медная линия и та самая старая трубка, снятая с машины, лежат рядом. Медь ровная, светлая, с одинаковым сечением по всей длине; сталь тёмная, шелушится, с рыжими раковинами там, где металл разъело почти насквозь.

Почему мы делаем новые линии из меди, а не ищем оригинал. Заводских трубок на Discovery 3 в продаже фактически нет: модель давно снята с производства, партномера не поставляются, а то, что попадается на разборках, — такие же уставшие детали с рыжиной. Универсальные шланги по штатной трассе не уложить: они передавливаются и начинают тереться о кузов и элементы подвески.

Медь закрывает все эти вопросы: она не гниёт ни снаружи, ни изнутри, легко принимает любые изгибы по месту, спокойно переносит вибрацию и реагенты. Единственное, чего медь не прощает, — контакта с металлом: трение стирает любую трубку, поэтому укладываем линии в штатные держатели с теми же зазорами, что были у завода.

Новая медная трубка охлаждения АКПП рядом со снятой сгнившей стальной линией Land Rover Discovery 3 — автосервис автотело.рф

Снимаем теплообменник и выкручиваем старые штуцеры

Следующий узел в работе — теплообменник. Это пластинчатый радиатор, который стоит прямо на корпусе коробки: внутри него масло АКПП отдаёт тепло жидкости системы охлаждения. Снять его, не тронув трубки, невозможно — линии входят в корпус узла и затянуты штуцерами, поэтому к этому моменту магистрали уже демонтированы.

На кадре теплообменник на верстаке, зажат в тисках: старая трубка из него выкручена, сам узел в масле и грязи. Это нормальное состояние для машины с пробегом — узел стоит в самой грязной зоне подкапотного пространства, и между пластинами забивается смесь масла с пылью. Мы отмываем его, осматриваем пластины на трещины, проверяем посадочные места и готовим новые уплотнения.

Снятый пластинчатый теплообменник АКПП Land Rover Discovery 3 в тисках со старой трубкой — автосервис автотело.рф

Крупный план соединений — то, ради чего вся разборка. Вот эти гайки, обжимные штуцеры и задубевшие кольца: металл уставший, резьба в рыжине, стенки трубок разъедены настолько, что держать давление они уже не могут.

Выкручиваем предельно аккуратно. Корпус коробки алюминиевый, и сорванная в нём резьба — это отдельный ремонт, который выходит дороже всей работы с линиями. Закисшее соединение сначала прогреваем, потом срываем с места, придерживая вторым ключом, чтобы не потянуть за собой корпус. Посадочные места под новые штуцеры прочищаем и проверяем по резьбе — после сборки туда встанут новые магистрали.

Старые обжимные штуцеры и сгнившие концы трубок охлаждения АКПП Land Rover Discovery 3 — автосервис автотело.рф

Изготовили новые линии: медь по образцу снятых трубок

Новые магистрали гнём по образцу: со снятых деталей переносим каждый изгиб, длину участков и угол входа в штуцер. «На глазок» такие линии не делают — важна и геометрия трассы, и зазоры до соседей, иначе трубка ляжет на кромку или упрётся в кронштейн.

Дальше — механика соединений. Концы трубок развальцовываем под конус штуцера: бортик должен быть ровным, без трещин и задиров, иначе соединение потечёт при первом же прогреве. Там, где по конструкции нужен гибкий участок, — а на этих машинах вибрация коробки и кузова не совпадает, — ставим короткие маслостойкие шланги на хомуты, как на кадре.

Связка «жёсткая медь плюс короткий шланг на развальцованном бортике» работает лучше, чем сплошная трубка или сплошной шланг: хомут обжимает бортик, а не режет металл, а вибрацию гасит резина там, где её и должна гасить. Из чего мы вообще делаем магистрали и почему берём трубку именно этого класса, разобрано на странице какую трубку мы используем в работе.

Новая медная трубка охлаждения АКПП с обжимными хомутами и маслостойким шлангом Land Rover Discovery 3 — автосервис автотело.рф

На этом кадре — старый штуцер с обжимным кольцом и рядом новый. Разница понятна без объяснений: у старого посадочная поверхность изъедена коррозией, у нового — ровная и чистая. Он заходит в корпус по резьбе и затягивается без «подгонки» по месту.

Каждую собранную линию продуваем, смотрим на просвет и держим под давлением. Соединение на вид сухое и соединение герметичное — разные вещи, поэтому всё, что село «почти», разбираем и переделываем сразу, пока узел в доступе, а не после установки на машину.

Старый и новый штуцер трубки охлаждения АКПП Land Rover Discovery 3 крупным планом — автосервис автотело.рф

Ставим линии: подключение к теплообменнику и к корпусу коробки

Сборка идёт в обратном порядке и начинается с теплообменника: он возвращается на корпус, на нём — чистые посадочные места и новые уплотнения. После этого подключаем линии: сначала к узлу, затем к коробке.

На кадре момент, когда новая медная трубка идёт к теплообменнику. Линия уложена по штатной трассе, без натяга и лишнего провиса, зазоры до соседних деталей такие же, как на заводской сборке. Небольшой люфт обязателен: металл удлиняется при нагреве и укорачивается на морозе, а зажатая наглухо линия трескается у развальцовки.

Новая медная линия охлаждения АКПП подключена к теплообменнику Land Rover Discovery 3 — автосервис автотело.рф

Land Rover Discovery 3 на подъёмнике с открытым капотом во время работ по трубкам охлаждения АКПП — автосервис автотело.рф

Капот открыт не для красоты: так удобно проверять уровень масла в АКПП и работать с точками, которые проходят у двигательного щита.

Медное колено новой линии охлаждения АКПП в корпусе коробки Land Rover Discovery 3 — автосервис автотело.рф

Медное колено новой линии в корпусе коробки: уложено в штатную точку, соединение затянуто новым штуцером.

Результат: две медные линии на месте, подтёков нет

Финальная проверка — снизу, с фонарём. Обе линии на своих местах у корпуса коробки: чистые, сухие, без капель и запотевания. Прошли по всей трассе — ни потёртостей о кузов, ни натяга, ни перекрученных участков, все соединения сухие.

Осталось масло. Залили ATF по уровню, прогрели коробку, прогнали селектор по всем диапазонам с задержками и проверили уровень повторно: на этих автоматах недолив так же опасен, как перелив, и уходить в крайности не стоит. После проверки машину опустили и прокатили по цеху — коробка работает ровно, подтёков на защите нет.

Две новые медные линии охлаждения АКПП у корпуса коробки Land Rover Discovery 3 снизу — автосервис автотело.рф

Две медные линии охлаждения АКПП после монтажа на Land Rover Discovery 3 — автосервис автотело.рф

Две медные линии охлаждения АКПП после монтажа: медь идёт по штатной трассе, соединения собраны на развальцованных бортиках, крепления на своих точках.

Признаки, что трубкам охлаждения АКПП пора на реставрацию

Эти линии не стучат и не гудят — они просто начинают сопливить, а замечают это обычно уже по лужице под машиной. Что советуем проверять всем, у кого пробег за сотню тысяч:

мокрые или запотевшие трубки под днищем, капли масла на защите и пыльнике — самый первый признак, который видно без инструмента;
рыжина и шелушение металла на трубках, особенно у штуцеров, креплений и в местах изгибов;
следы прежних «ремонтов»: обжимные кольца, шланговые вставки и лишние хомуты на линии — такие места текут первыми;
потемнение масла в АКПП, запах горелого и перегрев коробки в пробках или на затяжном подъёме;
капли или эмульсия на щупе и в поддоне: если масло смешивается с антифризом, проверять нужно не только трубки, но и уплотнения теплообменника.

Частые вопросы про трубки охлаждения коробки

Можно поставить шланг вместо трубки? Целиком — нет. Шланг не повторяет штатную трассу: он передавливается, касается кузова и со временем начинает тереться. Мы делаем жёсткие медные линии, а шланги оставляем там, где гибкость нужна по конструкции.

Сколько служит медная линия? Медь не гниёт, поэтому ресурс ограничен только качеством вальцовки и сборки и тем, не трётся ли трубка о соседние детали. Мы укладываем её по заводским точкам, так что условия те же, что были у завода.

Обязательно ли снимать теплообменник? Если он забит и трубки в него затянуты — да. Иначе не поменять уплотнения, не проверить пластины на трещины и не вычистить посадочные места, а сгнившая прокладка теплообменника приведёт к тому же результату, что и текущая трубка.

Итог по Land Rover Discovery 3: две сгнившие линии охлаждения коробки заменены на медные, изготовленные по образцу снятых; теплообменник снят, отмыт и поставлен на место с новыми уплотнениями, штуцеры и посадочные места обновлены, соединения собраны на развальцованных бортиках. Масло в АКПП залито и проверено по уровню — машина уехала своим ходом, без капель на защите и без перегрева в пробке.

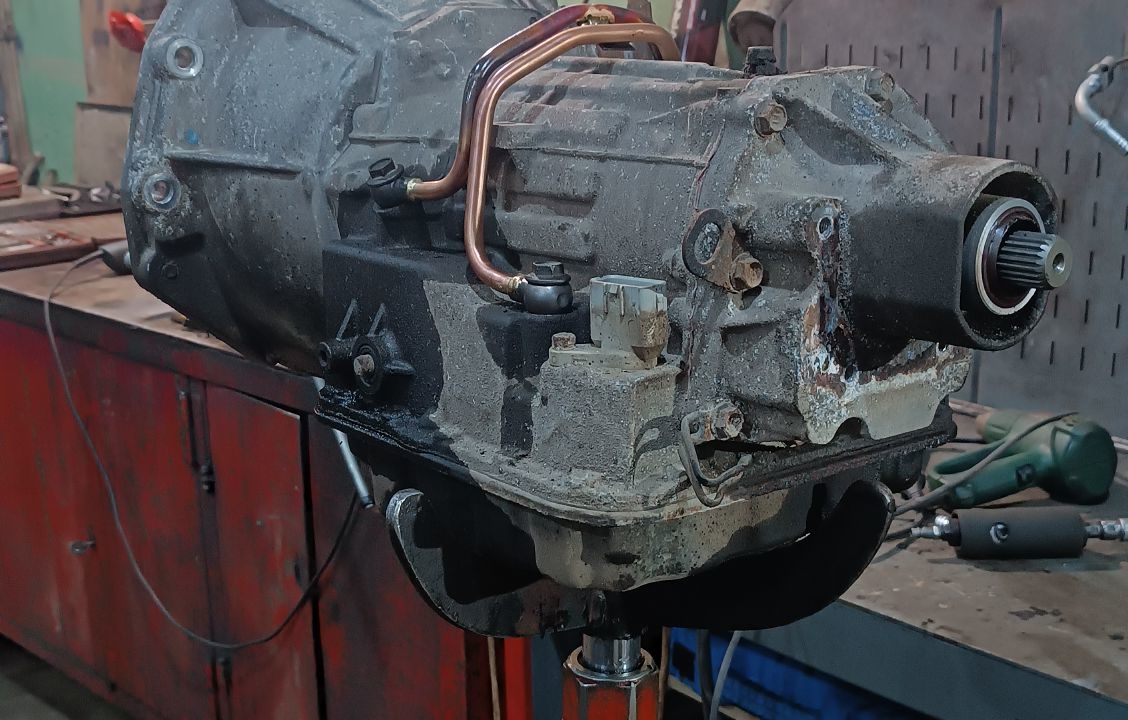

Если под вашей машиной уже мокро, а трубки охлаждения выглядят рыжими, не ждите, пока коробка начнёт греться: перегрев лечится не трубками, а ремонтом автомата. На соседнем Suzuki Jimny мы решали ту же задачу другим способом — восстановление трубок охлаждения АКПП Suzuki Jimny; а ещё один Discovery с той же бедой, но в тормозном контуре, разобран в кейсе замена тормозных трубок Land Rover Discovery 3. Работаем по Королёву, Москве и Московской области: поднимем машину, осмотрим трассу и скажем, что менять — участок или всю линию. Назовите марку, год и пришлите пару фото проблемного места — сориентируем по цене до начала работ.
