Ремонт тормозных трубок Mercedes: с чего начали

Ремонт тормозных трубок Mercedes в этот раз получился частичным: владелец приехал со сгнившими задними магистралями и попросил заменить именно их, не трогая живую часть трассы. Со стороны задача выглядит простой, а на деле всё решает аккуратность — задние участки проходят над рычагами и балкой, рядом с тормозными шлангами, и снимать их приходится там, где к металлу подобраться сложнее всего. Показываем, как выглядели сгнившие линии, зачем мы перекрываем магистраль зажимом и как встали новые медные трубки, изготовленные по образцу.

Mercedesседан приехал со сгнившими задними тормозными трубками

2 участкачастичная замена: новые медные трубки по образцу

17 январядиагностика, изготовление и установка за один заезд

8 кадровфотоотчёт из цеха АвтоТело в Королёве

Что за Mercedes приехал в цех

Машина приехала своим ходом: тормоза работали, педаль была нормальной, и снаружи о проблеме не говорило ничего. Это самая частая история с тормозными трубками — металл гниёт годами под слоем грязи и реагентов, а узнают о нём либо на подъёмнике, либо уже после того, как жидкость ушла и педаль провалилась. Тут повезло: владелец знал про состояние задних магистралей и приехал заранее, пока контур ещё держал давление.

На подъёмнике осмотрели трассу целиком — от главного тормозного цилиндра до задних колёс, вместе со шлангами, штуцерами и всеми точками крепления. Вывод: передняя и средняя часть линий ещё живая, металл не тронут, а вот задние участки под замену. Такое состояние — единственный случай, когда частичная замена не компромисс: если коррозия идёт по всей длине линии, мы меняем её целиком, как это было в кейсе замена тормозных трубок Honda Civic Coupe.

Серебристый Mercedes в цеху АвтоТело на подъёмнике перед заменой задних тормозных трубок — автосервис автотело.рф

Mercedes в цеху: машина заехала своим ходом, внешне о сгнивших трубках не говорит ничего — смотрим низ.

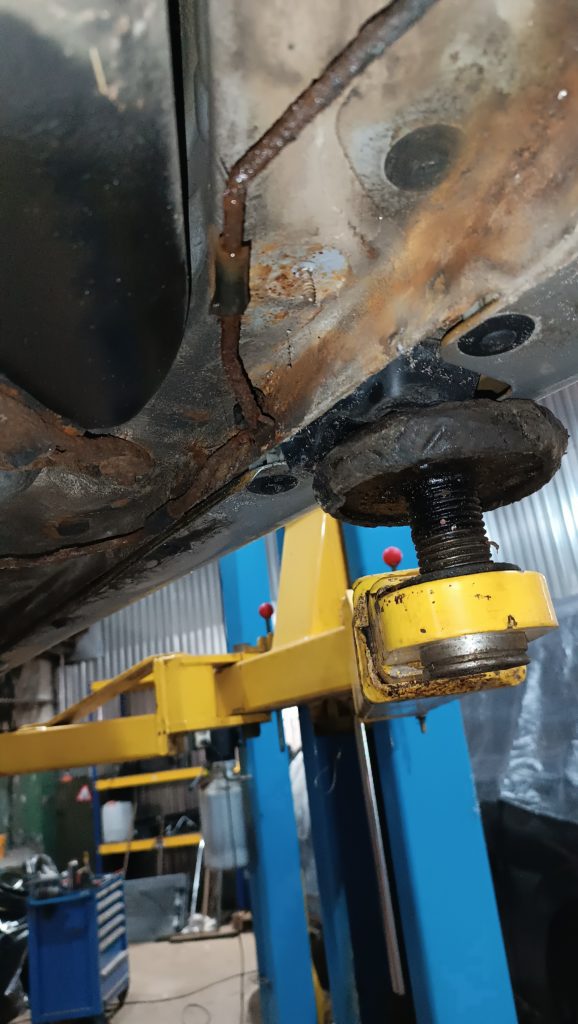

Сгнившая задняя тормозная трубка Mercedes под днищем: рыжие вздутия на металле возле рычага — автосервис автотело.рф

Первое, что видно на подъёмнике: задняя трубка поросла рыжей коррозией, металл вздулся и потерял гладкую поверхность.

Что нашли: задние трубки сгнили насквозь

Задние участки тормозных магистралей идут по самому низу кузова — над рычагами, вдоль балки, вплотную к шлангам. Именно там трубка собирает всё: воду и реагенты с дороги, грязь, вибрацию и постоянные перепады температур. Заводская сталь закрыта защитным слоем, но он держится до первой глубокой царапины или трещины, а дальше коррозия идёт изнутри, по стенке, где её не видно снаружи. На этой машине процесс зашёл далеко: металл рыжий, слой коррозии отслаивается, на трубке видны вздутия и следы потения.

Формально такая магистраль ещё держит давление — и именно этим она опасна. Тонкая перемычка в месте коррозии не выдерживает ни резкого торможения, ни мороза, ни диагонального перекоса кузова на подъёмнике или на кочке. Отдельно смотрим штуцеры и места, где трубка касается кузова: если рядом с соединением металл потемнел, оживить участок нельзя — любая перевальцовка на такой стенке только ускорит течь.

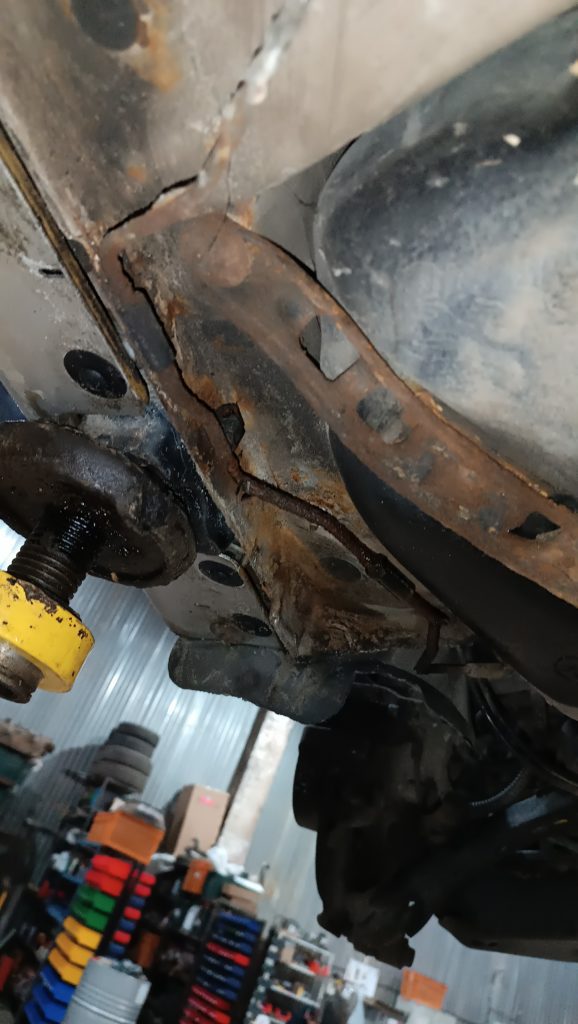

Коррозия на задней тормозной трубке Mercedes: сгнивший участок магистрали над рычагом задней подвески — автосервис автотело.рф

Трубка проходит над рычагом — самое влажное и грязное место под кузовом; здесь сталь сдаётся первой.

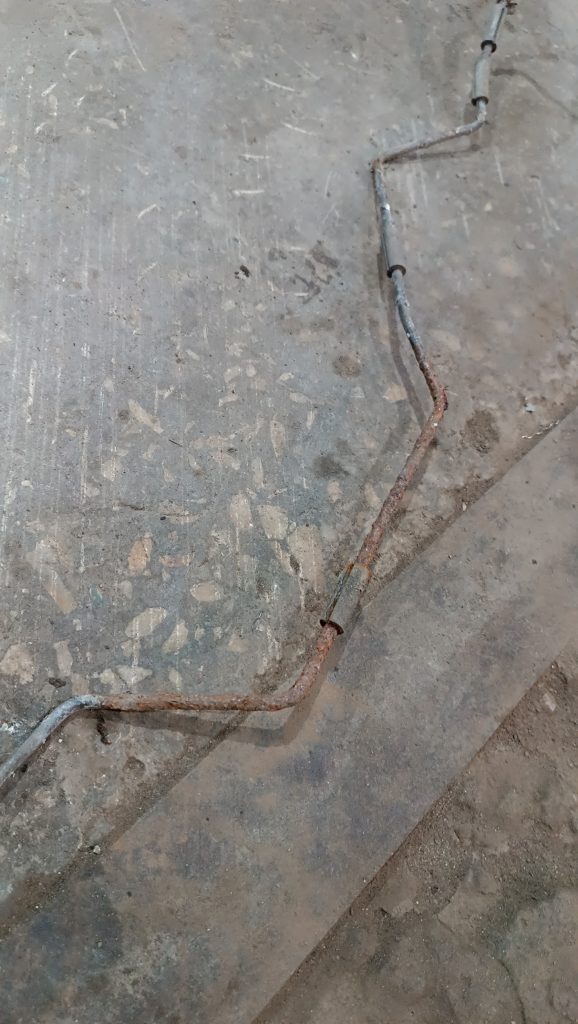

Снятая сгнившая тормозная трубка Mercedes с тормозным шлангом на полу цеха — автосервис автотело.рф

Снятый участок на полу: металл разъело по всей длине, трубка потемнела и стала рыхлой — образец для новой линии.

Перекрываем магистраль, чтобы не ушла жидкость

Прежде чем откручивать первое соединение, магистраль нужно перекрыть. Как только контур открыт, тормозная жидкость уходит из бачка, и в систему попадает воздух — потом его приходится выгонять прокачкой, а заодно появляется риск, что грязь с открытого конца уйдёт в главный тормозной цилиндр. Поэтому первым делом ставим зажим: он мягко пережимает магистраль и держит контур закрытым, пока мы работаем с трубкой.

Дальше освобождаем крепления и отсоединяем повреждённый участок. Старые гайки откручиваем с фиксацией трубки вторым ключом, чтобы не потянуть за собой живую часть линии и не сорвать резьбу на штуцере: соединению на этой машине больше двадцати лет, и металл там уже не спорит с усилием. Снятый участок кладём рядом — по нему будем задавать все изгибы новой трубки.

На кадре видно, как устроен «стоп» для жидкости: зажим стоит на трубке между соединением и повреждённым участком, бачок остаётся полным, а воздух в систему не затягивает. Такой приём экономит и время, и литр тормозной жидкости, и нервы при прокачке.

Пока магистраль открыта, проверяем всё, что рядом: тормозные шланги на перетёртость, состояние кронштейнов, зазор до рычагов и балки. Новая трубка встанет на место старой — значит, все точки контакта, из-за которых сгнила прежняя линия, должны быть устранены, иначе история повторится через несколько лет.

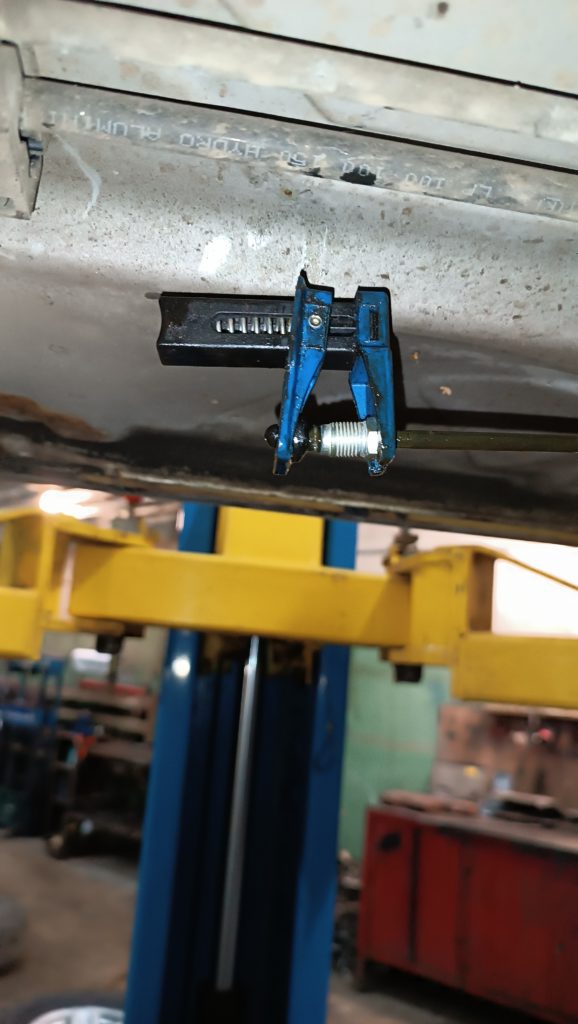

Зажим на тормозной магистрали Mercedes: магистраль перекрыта, чтобы тормозная жидкость не вытекла — автосервис автотело.рф

Новые трубки: делаем по образцу из меди

Новые участки изготавливаем из меди — того же материала, что ставим на тормозные магистрали годами. Медь легко гнётся по месту, точно повторяет изгибы старого образца, не боится коррозии изнутри и спокойно переживает наши реагенты: то, от чего погибла заводская сталь, для неё не проблема. Диаметр и стенку берём под штатную магистраль, чтобы соединения и клипсы подходили без переделок. Подробно про материал мы писали в статье «Сталь или медь?», а про конкретные трубки, из которых работаем, — на странице материалы для тормозных и топливных трубок.

Порядок такой: раскатываем трубку по образцу, отмечаем точки изгибов, отрезаем с небольшим запасом, зачищаем концы и делаем развальцовку. Ровный конус — главное в соединении: именно он держит давление, и перекошенная вальцовка течёт на первом же морозе, когда металл сжимается.

Готовые трубки выкладываем рядом с машиной и сверяем с образцом по каждому изгибу: так одновременно видно длину, точки крепления и место будущего стыка. Колесо снято, доступ к задней части трассы открыт, и трубку можно уложить в один заход, не подтягивая её «в натяг».

Стык со старой линией стараемся расположить на ровном участке: там, где трубка изгибается, соединение работает на излом и держит хуже. Заодно убираем из этого места лишний крепёж — чем меньше деталей рядом, тем проще потом проверить соединение и подтянуть его при необходимости.

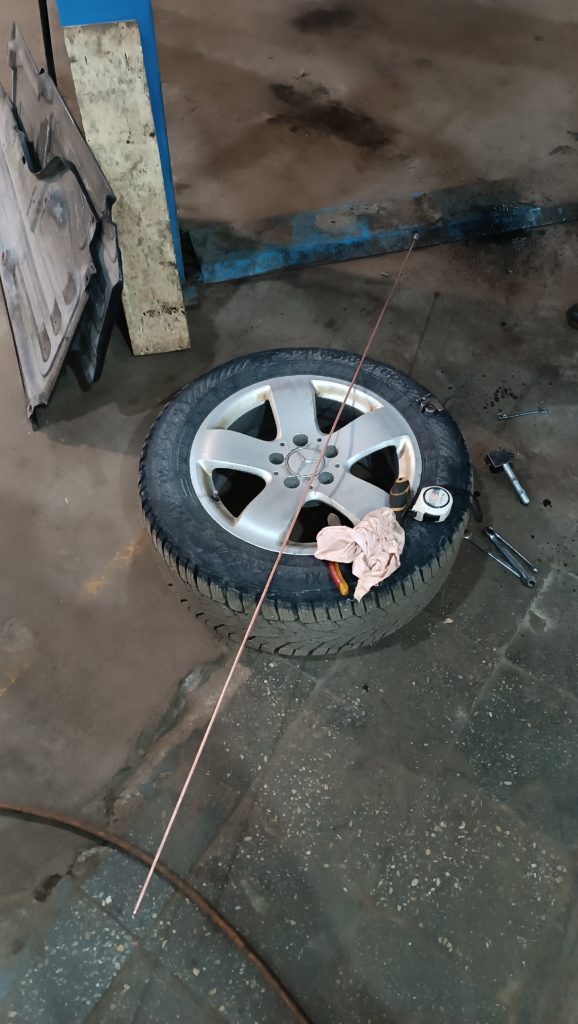

Новые медные тормозные трубки Mercedes, изготовленные по образцу, лежат рядом со снятым колесом — автосервис автотело.рф

Ставим новые трубки: клипсы, антикор и сборка

Новые участки укладываем по заводской трассе — те же точки крепления, тот же шаг держателей, тот же зазор до кузова и соседних деталей. Трубка не должна касаться ни кромки рычага, ни балки, ни кронштейнов, ни тормозного шланга: любая точка контакта — это будущая потёртость, а потёртость на магистрали всегда заканчивается коррозией. Небольшой люфт при этом обязателен — металл удлиняется при нагреве и укорачивается на морозе.

Соединения собираем на новых гайках, затягиваем по моменту, с фиксацией трубки вторым ключом: недотянутое соединение потечёт, перетянутое — рвёт трубку у развальцовки. Дальше антикор: обрабатываем и новые трубки, и рычаги, и участки кузова, где раньше стояла сгнившая линия. Это не косметика, а защита металла от соли, из-за которой трубки гниют изнутри.

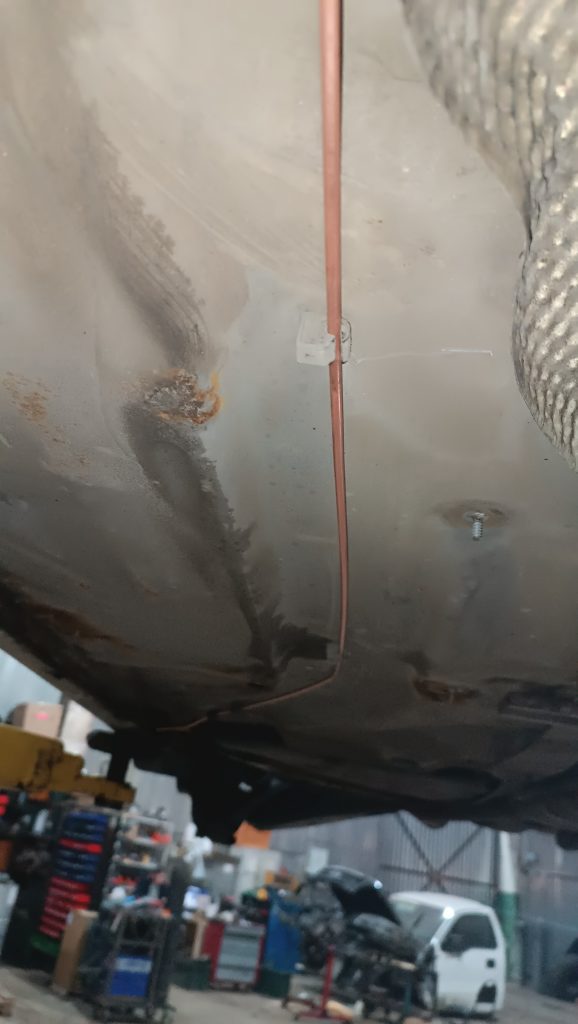

Новая медная тормозная трубка Mercedes уложена по днищу возле теплозащитного экрана — автосервис автотело.рф

Новая медная линия идёт по днищу в штатном коридоре, рядом — теплозащитный экран, который мы не сдвигали.

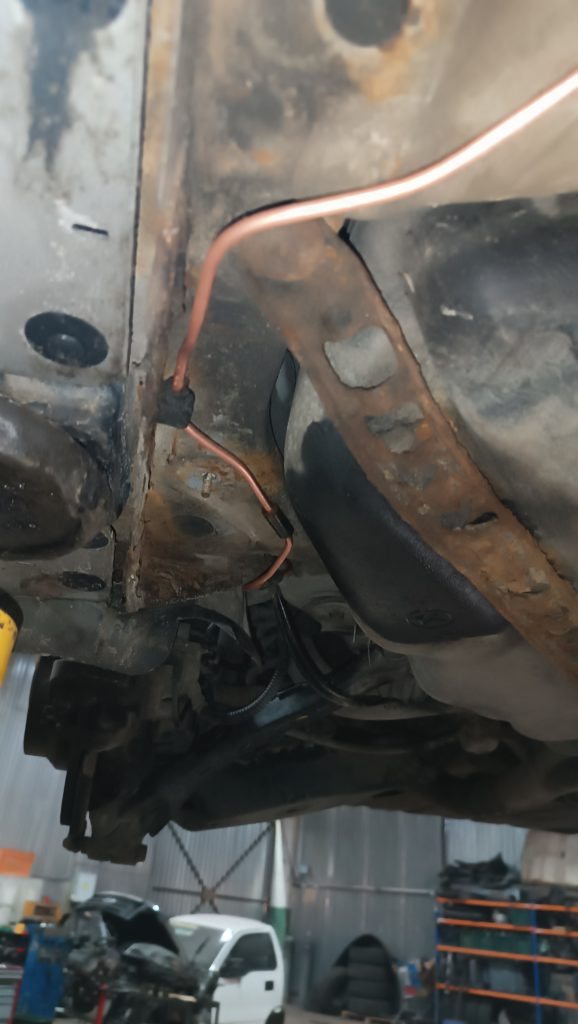

Новая медная трубка тормозной магистрали Mercedes в изгибе с соединением под днищем — автосервис автотело.рф

Стык на ровном участке: трубка повторяет заводской изгиб, соединение собрано на новой гайке и затянуто.

Результат: задние магистрали снова держат давление

После сборки прокачали тормозной контур: без этого в магистрали остаётся воздух, и педаль становится «ватной», а тормозить машина начинает с запозданием. Затем проверили контур под давлением — соединения сухие, уровень жидкости в бачке стоит, педаль держит и не уходит. Только после этого считаем работу законченной.

По этой машине итог такой: сгнившие задние участки тормозных магистралей заменены на медные, изготовленные по образцу и уложенные в штатные крепления; стыки собраны на новых гайках, рычаги и днище обработаны антикором. Mercedes уехал своим ходом — с нормальной педалью и без «сюрпризов» в заднем контуре. Как устроены магистрали, какие у них бывают повреждения и по каким правилам их меняют, разбирали в статье тормозные трубки автомобиля: виды, поломки и замена.

Когда задние трубки меняют частично, а когда — всю линию целиком

Частичная замена — это не «сэкономить на ремонте», а осознанное решение, которое подходит далеко не каждой машине. Что важно помнить:

частичная замена оправдана, когда сгнили именно задние участки, а остальная трасса целая — металл без рыжих вздутий, штуцеры не тронуты коррозией;
линию меняют целиком, если коррозия идёт по всей длине или трубка потеряла круглое сечение — варить, наращивать и «сращивать» магистраль нельзя;
перед работой обязательно проверяют тормозные шланги и механизмы: часто тёк не трубопровод, а перетёртый шланг или закисший штуцер на суппорте;
магистраль перекрывают зажимом до снятия: так из бачка не уходит жидкость и в контур не затягивает воздух;
после установки — прокачка контура и проверка под давлением, а не «на глазок»: сухое соединение на вид и герметичное на ощупь — это разные вещи.

Как это было: 17 января машина приехала в цех, в тот же день сняли повреждённые участки, изготовили по образцу новые медные трубки, уложили их по штатной трассе, обработали низ антикором и собрали всё в обратном порядке. Работа занимает день, если ничего не мешает — например, закисшие соединения, которые приходится отогревать и откручивать с особой осторожностью.

Если машине больше десяти лет и вы ни разу не смотрели низ — покажите трассу на диагностике. Тормозные трубки гниют молча: под машиной сухо, педаль нормальная, а металл в задней части уже разъело. Мы работаем по Королёву, Москве и Московской области: поднимем машину, осмотрим магистрали целиком и скажем, что менять — участок или всю линию. Назовите марку, год и пришлите пару фото проблемного места — сориентируем по цене до начала работ.
