Замена топливных трубок BMW E39: фотоотчёт из ремзоны

Замена топливных трубок BMW E39 началась с запаха бензина: владелец почувствовал его возле своей машины и сразу приехал к нам, а не стал ждать, «пока само пройдёт». На подъёмнике причина нашлась быстро — под защитой днища московские зимы сделали своё дело, и трубка перегнила ровно там, где годами скапливалась солёная влага. Новые магистрали мы изготовили из медной трубки WP диаметром 8 мм по снятым с машины образцам, концы развальцевали «шариком» и собрали соединения на топливном рукаве GATES с хомутами — так, как это сделано с завода на этом кузове. В отчёте 17 кадров: от солёной «каши» под защитой до заведённого на подъёмнике двигателя.

BMW E39приехал с запахом бензина: под защитой днища перегнила топливная магистраль

медь WP 8 ммновые трубки изготовили по снятым с машины образцам

рукав GATES 10 атмсоединения собрали на топливном шланге с хомутами, как на заводе

17 фотоот солёной «каши» под защитой до запуска двигателя

Что приехало в ремонт

К нам приехал BMW E39 — машина, которую владелец любит и обслуживает, но возраст и московские зимы берут своё. Поводом для визита стал запах бензина: как только возле машины запахло «как на заправке», стало понятно, что тянуть нельзя. С бензином шутки плохи: утечка под днищем — это и перерасход, и постоянный риск возгорания рядом с горячим выхлопом.

Машину подняли на подъёмнике и сняли защиту. Под ней открылась привычная для этих кузовов картина: топливные трубки идут по днищу в клипсах и вдоль лонжерона, и именно там, где пластик или металл защиты годами держат влагу, металл гниёт быстрее всего.

BMW E39 на подъёмнике со снятой защитой днища: топливные трубки вдоль днища — автосервис автотело.рф

BMW E39 на подъёмнике со снятой защитой: снаружи машина выглядит куда бодрее, чем то, что находится под ней.

Солёная каша из реагентов и песка под защитой днища BMW E39 — автосервис автотело.рф

Московские солёные зимы: под защитой собирается «каша» из реагентов, песка и влаги. Она не сохнет месяцами и работает как электролит — для любой стальной детали это худшее, что может быть.

Проржавевшие топливные трубки BMW E39 в клипсах на днище — автосервис автотело.рф

Вот результат: три магистрали, которые идут от бака вперёд. Все три покрыты рыжиной, и та, что потоньше, уже не держит давление — именно по ней бензин и уходил наружу.

Что нашли под защитой

Самое неприятное место — крепление, где магистрали сходятся в металлическую скобу. Под защитой скапливалась влага, трубка годами лежала в этой «ванне» — и в итоге сгнила насквозь. Снаружи дефект почти не читается: ржавчина идёт из-под хомута, а не по открытому участку.

Соседство тоже не помогает: рядом проходит труба предпускового обогревателя Webasto. Когда перегнившая топливная трубка оказалась в сантиметрах от раскалённого выхлопа, разговоры про «покатаюсь ещё немного» закончились — машину привезли к нам.

Место течи: сгнившая топливная трубка BMW E39 в скобе на днище — автосервис автотело.рф

Место течи: трубки сходятся в скобу под защитой, и сгнивший участок спрятан как раз внутри крепления.

Ржавые топливные трубки BMW E39 в задней части у топливного бака — автосервис автотело.рф

Задняя часть — своя история: тут трубки идут у бака, рядом с подвесным и крепежом. Рыжина на них уже появилась, а кронштейны и хомуты прикипели так, что откручивать приходится аккуратно и с прогревом.

Топливный фильтр-аккумулятор и ржавые трубки BMW E39 в задней части — автосервис автотело.рф

Узел с фильтром-аккумулятором: магистрали крепятся на пластиковой клипсе, и её состояние не менее важно, чем состояние трубок. Разрушенная клипса — это трубка, которая трётся о кронштейн и стирается изнутри.

Пять признаков, что топливным трубкам пора на пенсию

возле машины или в салоне пахнет бензином — особенно после заправки и на прогреве;
под днищем видны мокрые пятна и запотевшие участки вокруг трубок и соединений;
расход топлива вырос без причины, а на стоянке под машиной остаётся тонкий след;
магистрали под защитой и вдоль лонжеронов покрыты рыжиной, «вспухли» под мастикой;
клипсы и кронштейны сгнили — трубка висит и трётся о металл.

Если хотя бы один пункт про вашу машину — покажите её на подъёмнике: диагностика магистралей занимает меньше часа, а последствия утечки бензина обходятся дороже любой профилактики. Как мы делаем новые магистрали — в разделе изготовление и ремонт топливных трубок в Королёве.

Материал: медная трубка WP 8 мм

Бухта медной трубки WP диаметром 8 мм для новых топливных магистралей BMW E39 — автосервис автотело.рф

Готовим материал: медная трубка производителя WP диаметром 8 мм — та же размерность, что у заводских магистралей BMW. Медь не ржавеет, легко гнётся по месту и держит давление топливной системы с запасом.

Снятая с BMW E39 старая топливная трубка со штуцером на полу цеха — автосервис автотело.рф

Демонтированные трубки используем как образцы: по ним видно, где загнуть, какой длины участок и в каком месте стоит штуцер. Так новая магистраль повторяет заводскую трассу, а не «примерно похожа» на неё.

Материал для магистралей мы подбираем осознанно: из каких трубок делаем топливные и тормозные линии — отдельный разбор, а сравнение меди и стали — в статье «Сталь или медь: что лучше для магистрали». Стальные топливные трубки мы тоже изготавливаем, но на этой машине владелец выбрал медь.

Вальцовка: «шарик» на конце трубки

Дальше — самое ответственное: концы. Трубку режем в размер, гнём по образцу и вальцуем. Концовка должна получиться в виде «шарика»: тогда хомут упирается в валик и не может выдавить шланг с трубки под давлением. Первый конец, кстати, вышел «под быстросъём» — не то, что нужно, но мастера у нас парни с юмором: переделали и получили правильный валик.

Инструмент на верстаке: резка, гибка и вальцовка топливных трубок BMW E39 — автосервис автотело.рф

Рабочее место: набор для вальцовки, резак и трубогиб. Медную трубку гнём по месту, сверяясь со снятым образцом.

Новая медная трубка и старая ржавая трубка BMW E39 рядом на полу цеха — автосервис автотело.рф

Старая трубка и новая рядом: сталь сгнила, медь — целая. Обратите внимание на светлый участок на старой: там, где на трубке сидел шланг, ржавчины нет — резина закрывала металл от реагентов.

Старая стальная и новая медная топливная трубка BMW E39 со штуцерами — автосервис автотело.рф

Соединения собираем на топливном рукаве GATES с рабочим давлением 10 атмосфер и ставим новые хомуты. Как правильно подобрать и обжать хомут, чтобы он не срезал рукав, мы разобрали в статье «Хомуты на топливные шланги».

Любопытная деталь по этой машине: с завода соединения топливных трубок здесь были выполнены на шлангах с хомутами. Такое встречается редко — обычно производители ставят паяные переходы. Мы сделали по заводскому: шланг, хомут, вальцованный конец трубки.

Укладка новых магистралей

Новая медная топливная трубка BMW E39 в штатной клипсе на днище — автосервис автотело.рф

Новая трубка встала в штатные клипсы: никаких стяжек, никакого «свободного хода». Клипса держит трубку с нужным зазором от днища — так она не трётся о металл и не гудит на ходу.

Новая медная магистраль рядом со старой ржавой трубкой BMW E39 — автосервис автотело.рф

Медная магистраль рядом с остатком старой трассы: разница видна невооружённым глазом. Стальные участки, которые ещё «дышат», остаются на месте — меняем то, что уже не держит.

Укладка медной топливной трубки BMW E39 в клипсы по днищу — автосервис автотело.рф

Укладываем трубку по днищу шаг за шагом, повторяя заводскую трассу: от бака вперёд, в штатные точки крепления, с выверенными зазорами до выхлопа и тормозных магистралей.

Две новые медные топливные магистрали BMW E39 на днище — автосервис автотело.рф

Обе магистрали на своих местах. Каждый изгиб пришлось повторять по образцу вручную — готовых трубок «под BMW E39» в продаже нет, а универсальные не ложатся в штатные точки крепления.

Проверка и запуск

Перед запуском ещё раз прошли по всей трассе: проверили затяжку штуцеров и хомутов, посадку трубок в клипсах и зазоры до выпуска. Включили зажигание — бензонасос создал давление в магистрали, и мы дали системе постоять: именно в этот момент обычно проявляется то, что «не село» или «не обжато».

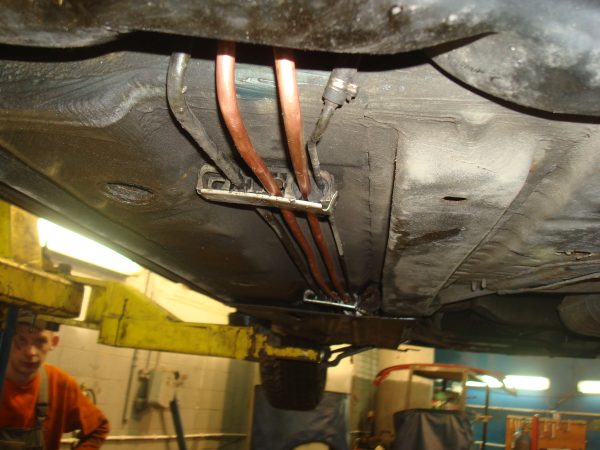

Три новые медные топливные трубки BMW E39 в скобе на днище, мастер в цеху — автосервис автотело.рф

Новые топливные «артерии» на месте: магистрали идут по днищу ровно, без провисаний, в штатных креплениях.

Завели двигатель на подъёмнике: так видно и слышно всё, что происходит с магистралями под нагрузкой, — где появляется влажный след, где дрожит трубка, где подсасывает воздух. Всё сухо, запаха бензина нет, обороты ровные. Проверку закончили контрольным осмотром соединений после прогрева.

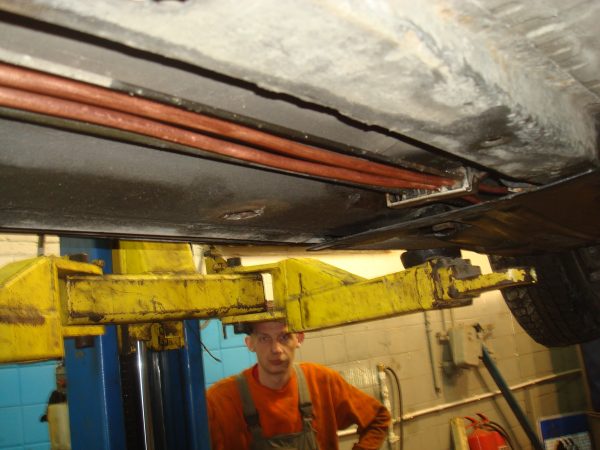

Новые топливные магистрали BMW E39: машина на подъёмнике после сборки — автосервис автотело.рф

Машина на подъёмнике с работающим двигателем: соединения под давлением, подтёков нет, работа закончена.

Итог по этой BMW E39: перегнившие топливные трубки под защитой заменены на новые медные магистрали 8 мм, изготовленные по снятым образцам, концы развальцованы «шариком», соединения собраны на рукаве GATES с новыми хомутами, трубки уложены в штатные клипсы с выверенными зазорами. Запах бензина ушёл, машина снова на ходу.

Гарантия на изготовление и замену топливных трубок — 5 лет. Если у вашей машины пахнет бензином, вырос расход или под днищем видны трубки «в рыжину» — начните с диагностики на подъёмнике: мы покажем, какие участки ещё живые, а какие держатся на краске. Похожие работы: замена топливных трубок на Audi A6 и полная замена тормозных и топливных магистралей. Отдельная страница про тормозные магистрали BMW: тормозные трубки BMW — изготовление и замена.
