Замена тормозных шлангов Suzuki Grand Vitara — фотоотчёт
Замена тормозных шлангов Suzuki Grand Vitara у нас началась с осмотра на подъёмнике — и сразу стало понятно, что объём работ будет больше заявленного. Штуцера намертво прикипели к трубкам, задние тормозные цилиндры не откручивались, а часть магистралей под днищем уже подъело ржавчиной. Мы откусили трубки в местах соединений, изготовили новые стальные участки на задний мост, поставили новые шланги и задние цилиндры, заменили топливный фильтр, обработали днище антикором, залили свежую тормозную жидкость BOSCH и прокачали контуры. В отчёте 22 кадра — от рыжих штуцеров до проверенных тормозов.
Рамный Grand Vitara с V6: что приехало в цех
Grand Vitara в пятидверном кузове — это настоящая рамная машина: неразрезной задний мост на пружинах, раздатка с понижающей передачей, жёстко подключаемый передок и тяговитый V6 2.5 под капотом. По габаритам он ближе к «Ниве», чем к «УАЗу», но по комфорту и запасу прочности — совсем другой класс, поэтому ухоженные экземпляры до сих пор в строю. Владелец приехал не после аварии, а по плану: педаль тормоза стала мягче, на шлангах пошли трещины. Осмотр под днищем добавил к списку ещё пару пунктов.
Grand Vitara встал на подъёмник: ремонт начинается с осмотра тормозной системы и магистралей под днищем.
Работу начали сверху: открыли капот, посмотрели бачок и главный тормозной цилиндр, оценили первые соединения магистралей. Если шланги и трубки не меняли лет десять, идти приходится по всей трассе — от главного цилиндра до колёс, иначе через месяц всплывёт тот самый участок, до которого «не дошли руки».

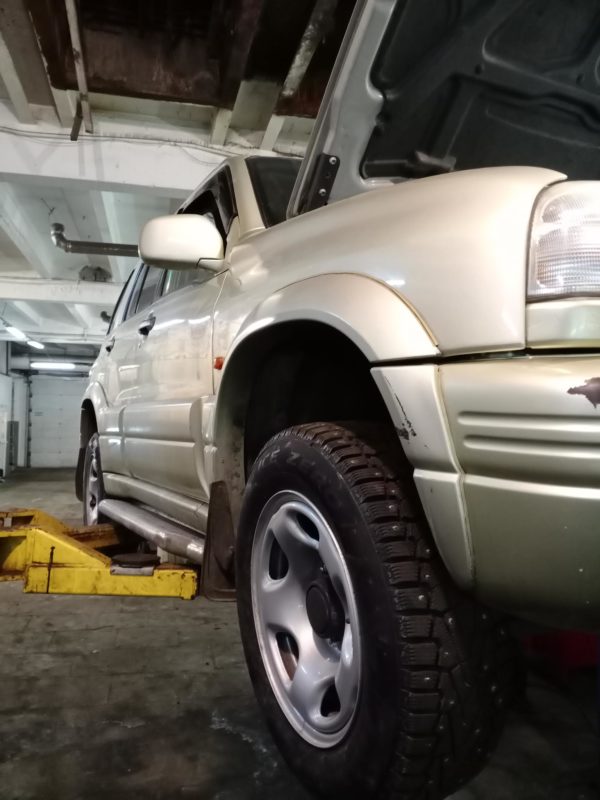

Переднее колесо и арку осматриваем отдельно: сюда летит всё с дороги, вода стоит в нишах дольше всего, а тормозной шланг у колеса работает на изгиб при каждом повороте руля. Именно поэтому передние шланги сдают первыми.
Задняя часть кузова — зона, которая на этих машинах живёт дольше кузовных панелей: под обшивкой идут топливные линии, а под днищем начинается задний тормозной контур. Чем раньше туда заглянули, тем меньше деталей приходится менять.

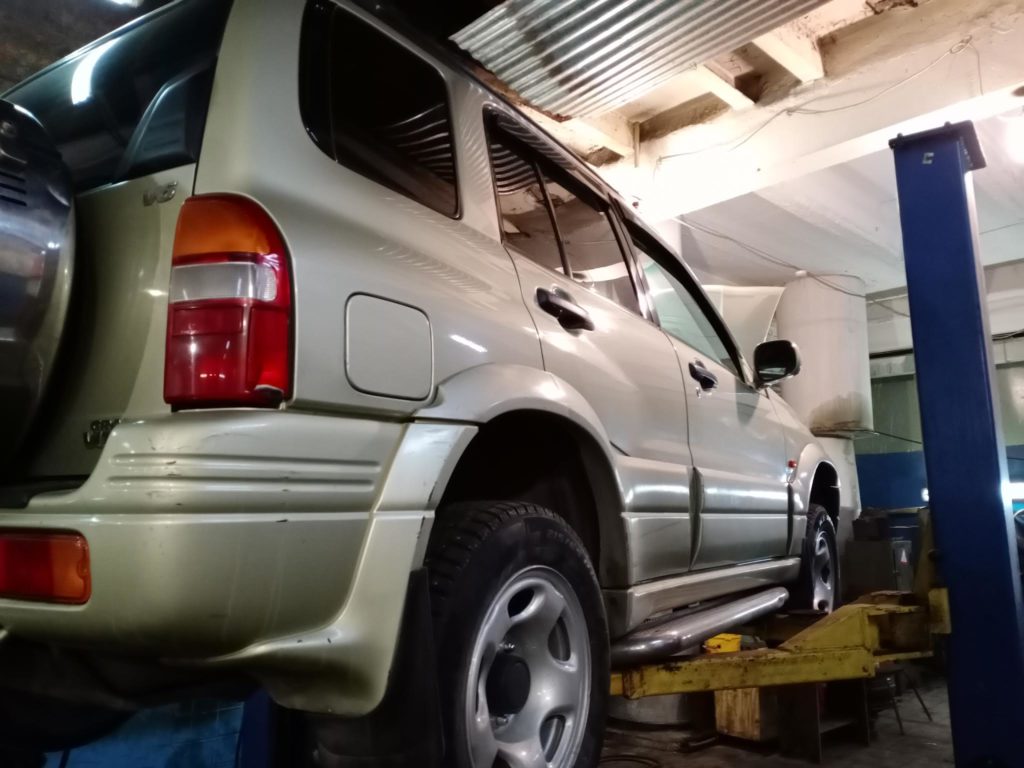

Дверь багажника, фонарь и заднее колесо: отсюда задний тормозной контур идёт к мосту одной трубкой — так задумано заводом.
Что показал осмотр тормозной системы
Осмотр под днищем — самая честная диагностика тормозов. Сверху всё выглядит прилично: шланги на месте, трубки в клипсах. Снизу картина другая: металл под креплениями вспучен, гайки и штуцера покрыты белым налётом, покрытие трубок полезло лохмотьями. На такой машине вопрос не «менять или нет», а «где остановиться».

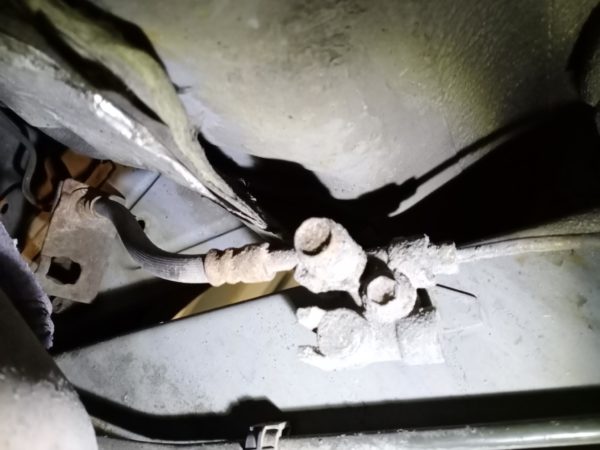

Соединение тормозного шланга и трубки в кронштейне: гайка и штуцер в глубокой коррозии, металл вокруг рыхлый. Тянуть такое ключом нельзя — грани срываются мгновенно.
То же место с другого ракурса: под ржавчиной уже не видно граней. Решение одно — аккуратно откусить трубку и собрать узел заново на новых деталях.
Тормозные трубки в клипсах вдоль рамы: под каждым креплением металл преет сильнее всего — там годами стоит грязь и влага.
Тот же участок дальше по раме: кронштейны, крепёж и тормозной шланг по соседству с пружиной и карданным валом.
Общий вид снизу объясняет логику ремонта. Тормозные и топливные линии идут параллельно, по штатным местам крепления, и живут в одинаковых условиях. Там, где металл ещё живой, мы его не трогаем; где ржавчина проела трубку — вырезаем участок и ставим новый с новым штуцером. Такой подход дешевле полной замены трассы и надёжнее «лечения» зачисткой.
Днище целиком: магистрали уложены в клипсы вдоль рамы, рядом проходят топливные линии — их состояние проверяем заодно.
Задний мост: рыжий тормозной барабан, старый шланг в кронштейне и трубка, которую придётся откусить — грани штуцера уже сорваны.
С той же стороны ближе к колесу: шланг держится болтом в кронштейне на мосту, вокруг всё в коррозии. При демонтаже здесь легко сломать крепёж, поэтому разбираем с нагревом и без спешки.
Пять признаков, что шлангам и трубкам пора на пенсию
Тормозная система редко предупреждает заранее — она просто однажды перестаёт тормозить. Но сигналы перед этим почти всегда есть:
- Трещины и «шишки» на шланге. Оплётка вспучилась, резина задубела, при повороте руля слышен хруст — шланг работает на пределе.
- Мягкая педаль. Она всё глубже уходит в пол и «плывёт» при удержании — где-то травит жидкость или шланг раздут изнутри.
- Ржавчина по трубке. Особенно под клипсами и хомутами: снаружи рыжий налёт, а под ним металл уже тонкий.
- Белый налёт и мокрые следы. Коррозия на соединениях и подтёки тормозной жидкости — верный признак, что узел не держит.
- Штуцер не откручивается. Грани срываются, ключ прокручивается — соединение меняют вместе с участком трубки.
Как устроены магистрали, из чего их делают и чем отличаются материалы — в статье тормозные трубки автомобиля: виды, поломки и замена. Про линии подачи топлива у нас есть отдельная страница: изготовление и замена топливных трубок в Королёве.
Гидравлическая схема и задние тормозные цилиндры
Производитель применил на этом автомобиле интересную гидравлическую схему: назад уходит всего одна тормозная трубка, но тройника на мосту нет. Правый задний цилиндр сделан без прокачного штуцера, зато с двумя присоединениями: жидкость приходит из главного в правый цилиндр, а из него уходит на левую сторону. Прокачивать задний контур нужно с учётом этой последовательности, иначе воздух останется в левом цилиндре и педаль так и будет «мягкой».

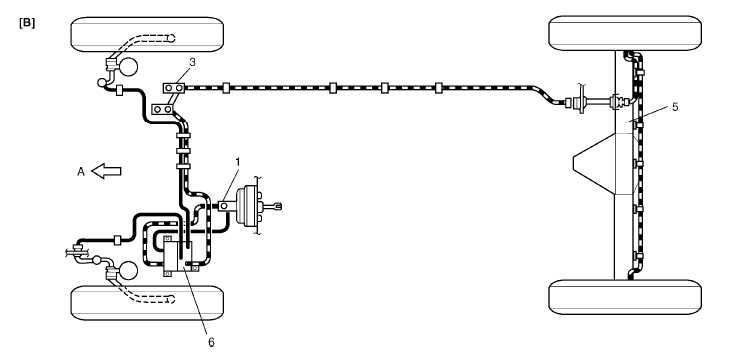

Схема тормозных трубопроводов из каталога Suzuki: назад идёт один контур, который последовательно проходит через цилиндры заднего моста.
По железу картина такая: тормозные цилиндры не открутились. Посадочные места закисли, штуцера прикипели, внутри за двадцать лет собралось всё, что бывает в необслуживаемом узле. Решение простое: цилиндры меняем, а не «спасаем».
Трубки от кузова к цилиндрам и по мосту откусываем и изготавливаем заново из стали — по снятым образцам, с новым штуцером и правильной развальцовкой. Медь в задний контур такого вездехода мы не ставим: сталь жёстче и лучше держит вибрации неразрезного моста.
Кронштейн на кузове: трубка в клипсе, рядом тормозной шланг. Крепления мы снимаем, зачищаем и ставим обратно — иначе новая трубка сядет на ржавую основу и снова начнёт гнить.
Колесо снято, доступ к барабану и ступице открыт: отсюда видно, насколько запущены механизмы и как удобнее вести новую трубку к цилиндру.
Барабанные механизмы сзади оставляем штатными: их задача — работать, а не выглядеть. Зато всё, от чего зависит герметичность, идёт под замену — цилиндры, трубки, шланги, крепёж. На двадцатилетнем внедорожнике такая тактика честнее «косметики»: система получает новую гидравлику именно там, где она держит давление.
Почему нельзя просто поменять тормозной шланг
Шланг — расходник, а штуцер на его конце — часть трубки. На машинах старше пятнадцати лет гайка шланга прикипает к трубке намертво, и попытка открутить её «на удачу» заканчивается сорванными гранями или обломком в цилиндре. Поэтому мы работаем иначе: если соединение не отдаётся, трубку откусываем и делаем новый участок с новым штуцером. Это быстрее и безопаснее, чем потом менять задний или главный тормозной цилиндр.
С топливными линиями принцип тот же: на этой машине они выполнены в металле, и при замене участка важно повторить геометрию и не менять проходное сечение. Как мы изготавливаем стальные магистрали по образцу, показано на странице изготовление стальных тормозных трубок.
Замена тормозных шлангов Suzuki Grand Vitara: сборка и антикор
Сборка идёт в обратном порядке, но с новыми деталями: стальные участки выгнуты по месту, шланги свежие, крепёж новый. Каждый переход «трубка — шланг» затягиваем с нужным моментом и следим, чтобы линия не касалась ни рамы, ни топливных трубок, ни проводки: на бездорожье вибрации сильные, и лишние касания быстро протрут металл.
Новые магистрали вдоль днища: трубки уложены в клипсы по штатным местам, покрытие закрывает металл от реагентов и влаги.
Ещё один участок трассы: крепления и хомуты новые, зазор до соседних линий выдержан — ничего не трётся и не гремит.
Задний мост: новый тормозной шланг и стальная трубка на кронштейне, рядом — топливная линия и стабилизатор.

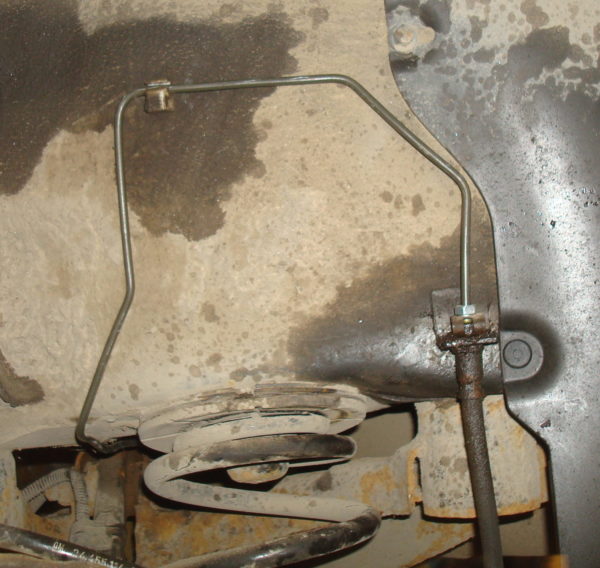

Трубка, выгнутая к цилиндру: плавные радиусы без заломов, вход в цилиндр по штатному месту.
Собранный узел на мосту: тормозной цилиндр, шланг и трубка на месте, соединения затянуты с нужным усилием.
Вторая сторона: трубка уложена к колесу, шланг закреплён в кронштейне — натяга и люфта нет.
Отдельно про шланги. Мы ставим только новые, с маркировкой по стандарту SAE J1401: такой рукав рассчитан на рабочее давление тормозной системы и проверен на разрыв. Каждый шланг идёт со своим кронштейном и фиксатором: если потерять родной фиксатор, шланг начнёт тереться о мост и лопнет в самый неподходящий момент.
Новый тормозной шланг в кронштейне на задней части моста: траектория повторяет заводскую, но деталь новая.
Когда всё собрано, днище обрабатываем антикором: он закрывает кронштейны, швы и сами трубки от влаги и реагентов. Это тот шаг, который определяет, сколько проживёт новая магистраль: голый металл под днищем начинает «есть» уже на первой зимней выездке.

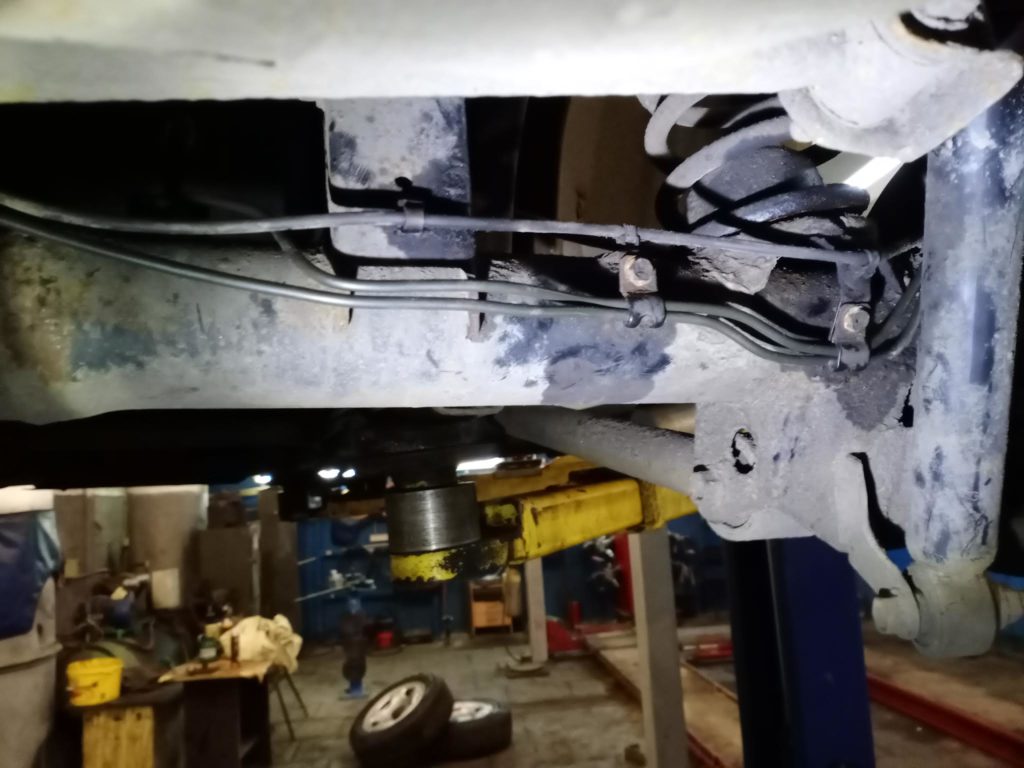

Вид снизу после сборки: магистрали обработаны, крепёж на месте, доступ к узлам сохранён.
Дальше — новый топливный фильтр: на этой машине его меняют вместе с участком магистрали, поэтому ставим за один заход, пока система разобрана. Затем заливаем свежую тормозную жидкость BOSCH, прокачиваем контуры в правильной последовательности и проверяем педаль: сначала по ощущениям, потом — на герметичность соединений под давлением.
Итог по этой машине: тормозные шланги заменены, задние тормозные цилиндры новые, ржавые участки стальных магистралей вырезаны и заменены, все соединения собраны на новых штуцерах, днище обработано антикором, топливный фильтр заменён, система заполнена тормозной жидкостью BOSCH и прокачана. Педаль плотная, подтёков нет — вездеход снова тормозит так, как должен.
Гарантия на изготовление и замену тормозных трубок и шлангов — 5 лет. Если под днищем у вашего автомобиля похожая картина, начинать стоит с диагностики: поднимем машину, покажем, какие трубки ещё живые, а какие держатся на краске и грязи. Похожий отчёт — полная замена тормозных трубок Great Wall Hover, а про выбор материала магистралей мы писали в статье стальные или медные трубки: что ставить в магистраль.
