Замена тормозных и топливных трубок Toyota Caldina

Toyota Caldina — праворульный японский универсал, у которого ходить должно всё и долго: и мотор, и подвеска, и трубки. Но московские солёные зимы оказались сильнее японского качества: под днищем машины магистрали сгнили почти по всей длине, а штуцеры закисли так, что задние тормозные цилиндры пришлось менять вместе с ними. На осмотре на подъёмнике мы показали владельцу расклад по деньгам и объяснили, почему полная замена тормозных и топливных трубок Toyota Caldina дешевле двух отдельных ремонтов: иначе через полгода пришлось бы возвращаться к той же работе, только на второй магистрали. В фотоотчёте — 11 кадров: снятый топливный бак и подрамник, новые медные трубки, собранные «пакетом», задние тормозные цилиндры, новые шланги и готовая машина.

Toyota Caldinaправорульный японский универсал, который московские солёные зимы всё-таки победили

Обе магистралименяем тормозные и топливные трубки сразу: под днищем они идут рядом и гниют одинаково

Бак и подрамникчтобы подобраться к трассе, демонтировали топливный бак, передний подрамник и глушитель

11 кадроввесь ремонт снят в цехе АвтоТело в Королёве — от осмотра на подъёмнике до собранной машины

Подняли, посмотрели, решили: менять обе магистрали

Владелец приехал не с аварией: машина тормозила, ехала ровно, ничего не текло и не пахло. Поводом стал обычный осмотр на подъёмнике — и он оказался очень своевременным. Когда Caldina поднялась и мы сняли пыльники, под машиной открылась привычная для Москвы картина: заводские стальные трубки, которые идут по днищу, зимой «съедает» соль, а всё остальное время года добивают влага, грязь и реагенты. Там, где труба ещё держалась, металл выглядел как сухарь: снаружи вроде целый, а под слоем рыжины уже непрочный и расслаивается.

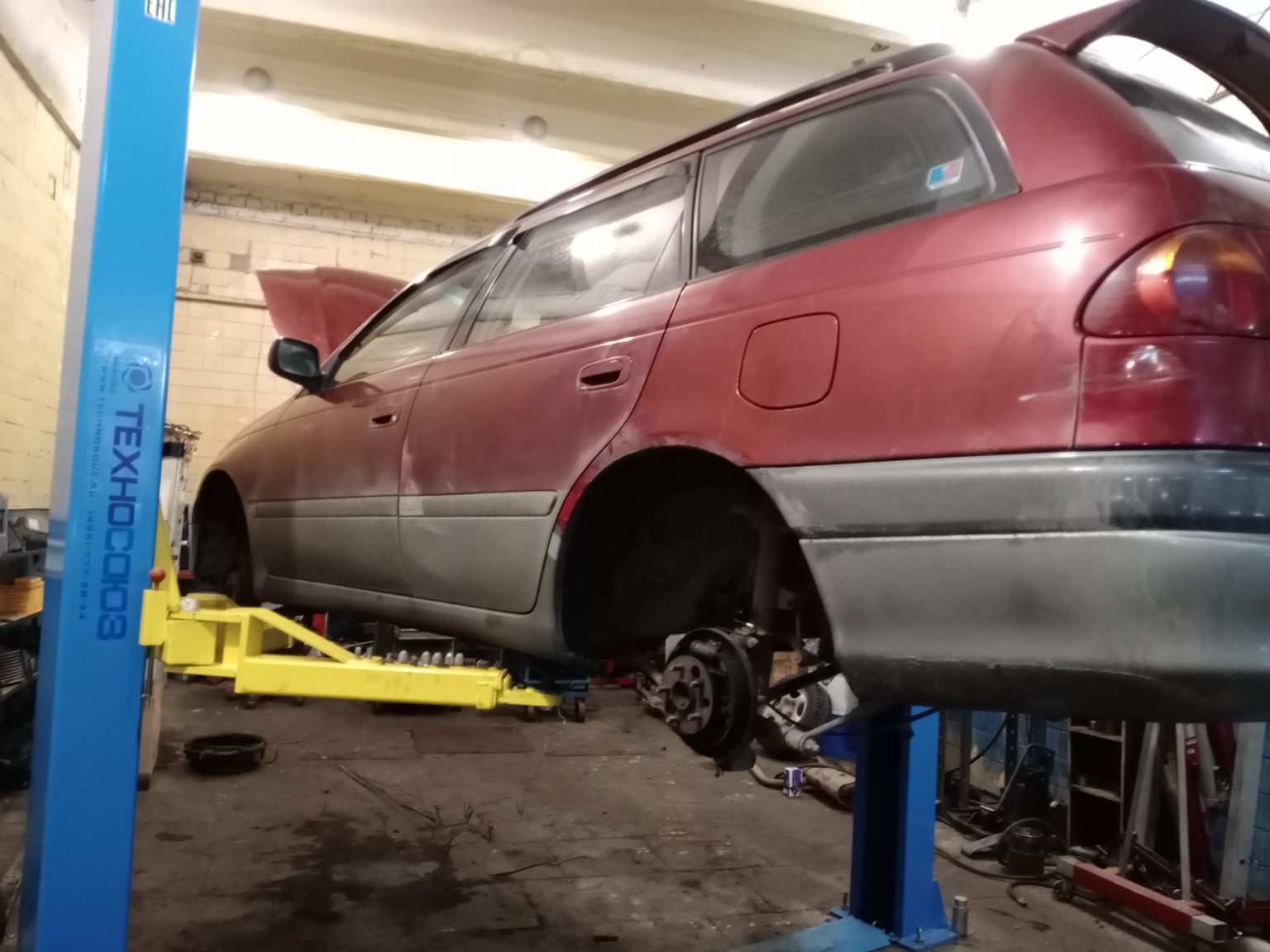

Toyota Caldina на подъёмнике в автосервисе АвтоТело: подняли и осмотрели — автосервис автотело.рф

Toyota Caldina на подъёмнике в АвтоТело. Машина приехала на осмотр — а уехала с полностью обновлёнными тормозной и топливной магистралями.

Дальше — простая арифметика ремонта. Тормозная и топливная магистрали идут под днищем рядом, в одних и тех же креплениях, и гниют с одинаковой скоростью: просто одна машина начинает «плакать» тормозной жидкостью раньше, чем запахнет бензином, а вторая — наоборот. Мы предложили владельцу менять обе сразу: работа делается один раз и за одну разборку, а не превращается в два отдельных ремонта с повторным снятием бака и подрамника. Он согласился — и это оказалось верным решением, потому что часть топливных трубок разваливалась в руках уже при демонтаже.

Что нашли под днищем

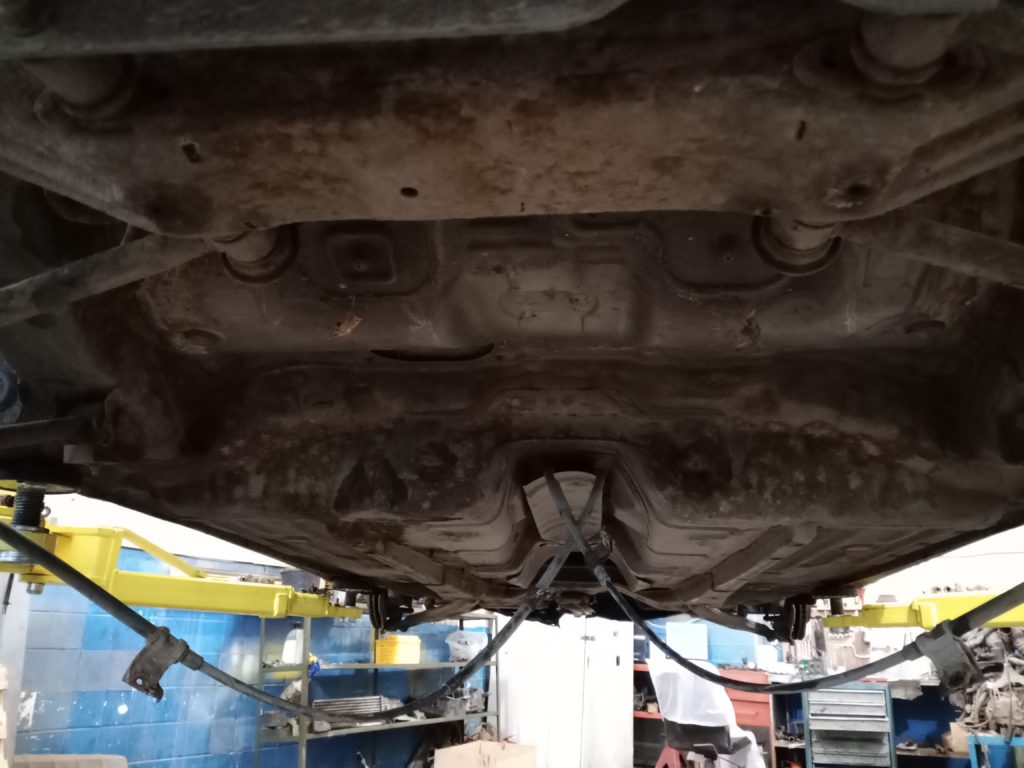

Днище Toyota Caldina снизу: ржавые магистрали вдоль кузова — автосервис автотело.рф

Днище снизу до разборки: заводские стальные трубки идут вдоль кузова в клипсах. На фото видно, во что превратил металл один московский сезон — рыжина по всей длине трассы.

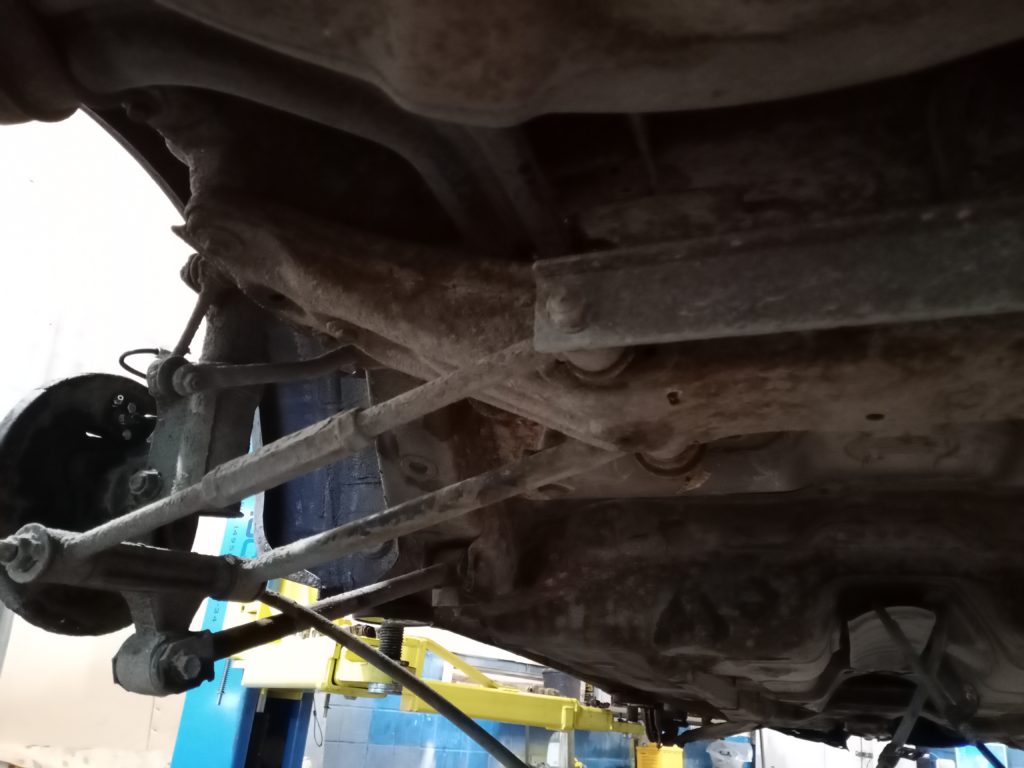

Днище Caldina: подвеска и рычаги рядом с ржавыми трубками — автосервис автотело.рф

Тот же участок чуть дальше: рычаги, тяги и трубки живут в одной зоне. Именно поэтому подвеску приходится разбирать, когда меняешь магистраль, — иначе до трассы просто не добраться.

Отдельная проблема — крепления. Пластиковые клипсы и металлические держатели, которые удерживают трубки на расстоянии от кузова, за годы тоже сгнили и полопались: трубка начинает тереться о металл, вибрировать на ходу и истирается быстрее, чем ржавеет. Поэтому в замену магистрали мы всегда включаем новые крепления по всей длине трассы — иначе новая трубка приедет туда же, откуда её сняли, только уже за меньшее время.

Разборка: топливный бак, подрамник и глушитель

Чтобы добраться до магистрали, снимаем всё, что закрывает к ней дорогу. На Caldina это топливный бак, передний подрамник и глушитель — то есть тот самый набор, ради которого и стоит менять обе линии за один заход. Сняли — и получили полный доступ к трассе: теперь каждую трубку видно от начала до конца, можно идти по всей длине от бачка до заднего моста и не гадать, где ещё остался живой металл, а где он уже «сварился» с грязью.

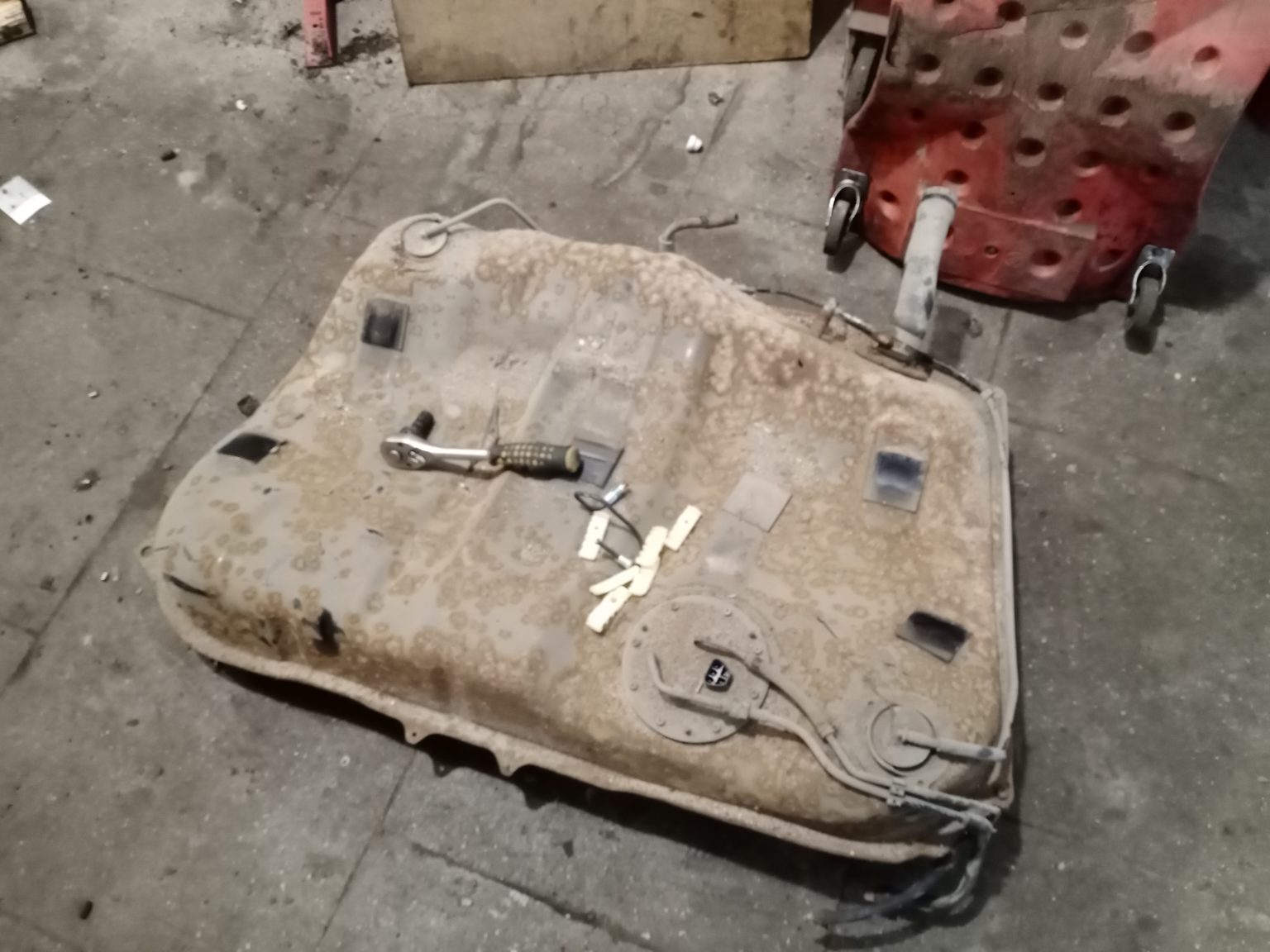

Снятый топливный бак Toyota Caldina с топливным модулем на полу цеха — автосервис автотело.рф

Снятый топливный бак на полу цеха: сверху виден топливный модуль, шланг и трубка забора топлива. Заодно проверили и их — соединения под баком обычно в самом плохом состоянии.

Бак мы не просто снимаем и ставим обратно: раз он на полу, проверяем шланг и трубку, которые идут к топливному модулю, состояние самого модуля и крепления. Если шланг уже задубел или потёрся, его меняем и соединяем с трубкой ушным бесступенчатым хомутов — тем самым, который затягивается один раз и навсегда, без «ступеньки» в месте зажима. Такой хомут не перерезает шланг при перетяжке и не ослабевает от вибрации, а именно этого соединения под баком обычно никто не видит годами.

Новые трубки собираем «пакетом» на полу

Мы не гнём трубку по месту, подвесив машину на подъёмнике: так трасса получается «примерно» и повторить заводскую геометрию невозможно. Правильнее наоборот — по снятым трубкам разложить всю трассу на полу, повторить каждый изгиб и только потом, уже готовой конструкцией, поднять её на машину.

Такой «пакет» из трубок собирается на полу цеха: размечаем по образцу, режем, гнём медную трубку по нужным радиусам, развальцовываем концы под штатные штуцеры и укладываем линию целиком. На машине остаётся только завести её по трассе и закрепить — повторить с нуля геометрию на весу практически невозможно, а вот собрать на полу и поставить пакетом получается быстро и точно.

Новые медные тормозные трубки на днище Toyota Caldina, вид снизу — автосервис автотело.рф

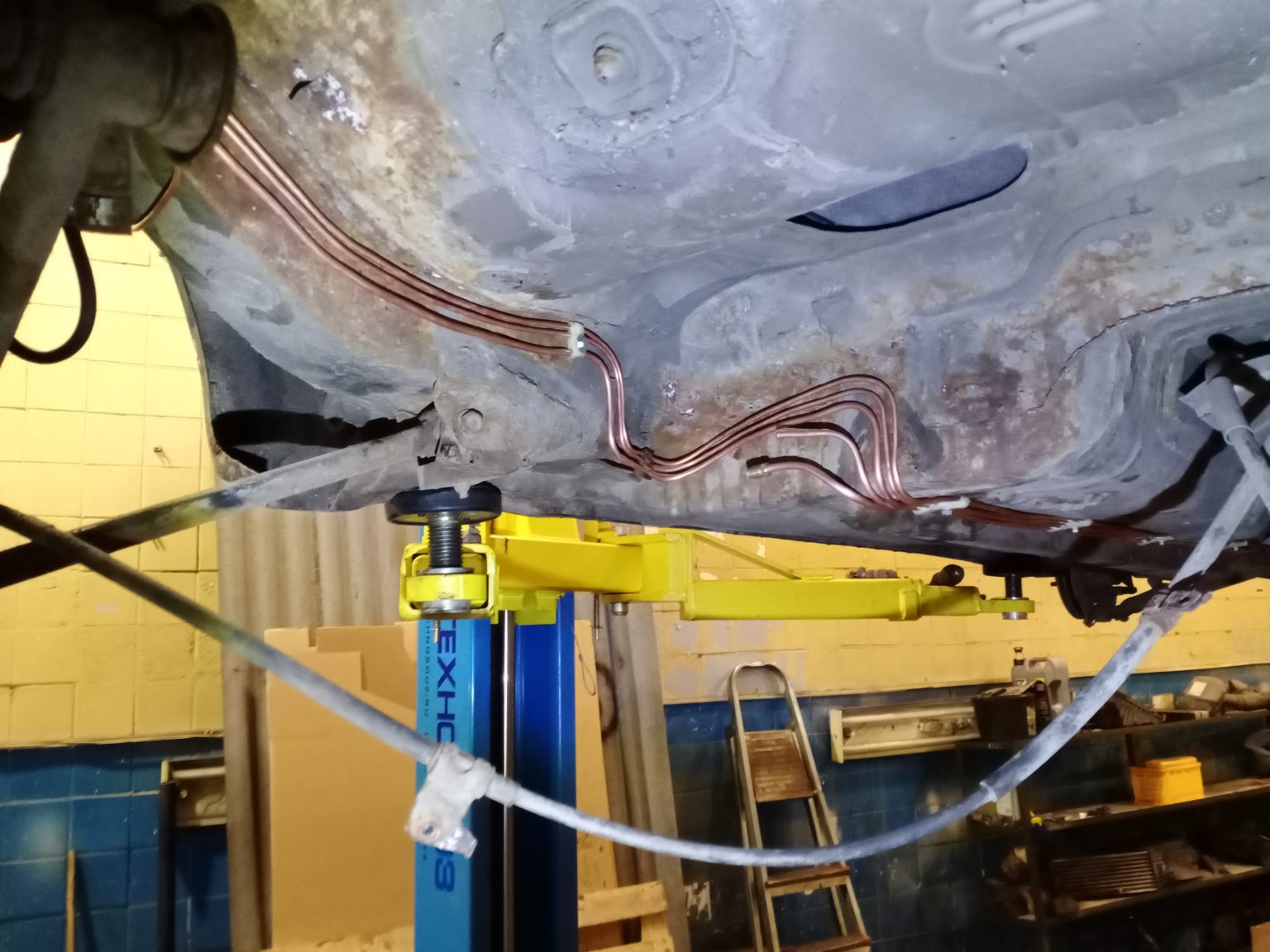

Новые медные трубки уложены вдоль днища Toyota Caldina в крепления — автосервис автотело.рф

Собранный пакет на месте: медные тормозные трубки уложены по штатной трассе, каждый поворот повторён по снятому образцу, крепления стоят на своих точках.

Материал для тормозной магистрали выбираем без компромиссов — медь. Она не ржавеет, спокойно переносит реагенты и гнётся точно по месту, а это важно именно на длинной трассе, где много поворотов. Подробное сравнение материалов — в статье «Сталь или медь?», а про то, какая трубка подходит конкретной машине, рассказано в материале какую трубку мы используем.

Задние тормозные цилиндры: штуцера просто сломались

Ремонт тормозной магистрали почти всегда идёт в компании с заменой задних тормозных цилиндров — и Caldina здесь не исключение. Штуцеры тормозных трубок на заднем мосту закисли настолько, что при откручивании просто сломались: резьба за годы срослась с металлом в одно целое, а трубка тонкостенная, поэтому сдаётся не соединение, а она сама. Цилиндр, в который вкручивается трубка, после такой операции уже не спасти — и это не наша перестраховка, а обычная практика: на машине с закисшими штуцерами цилиндры меняются почти всегда.

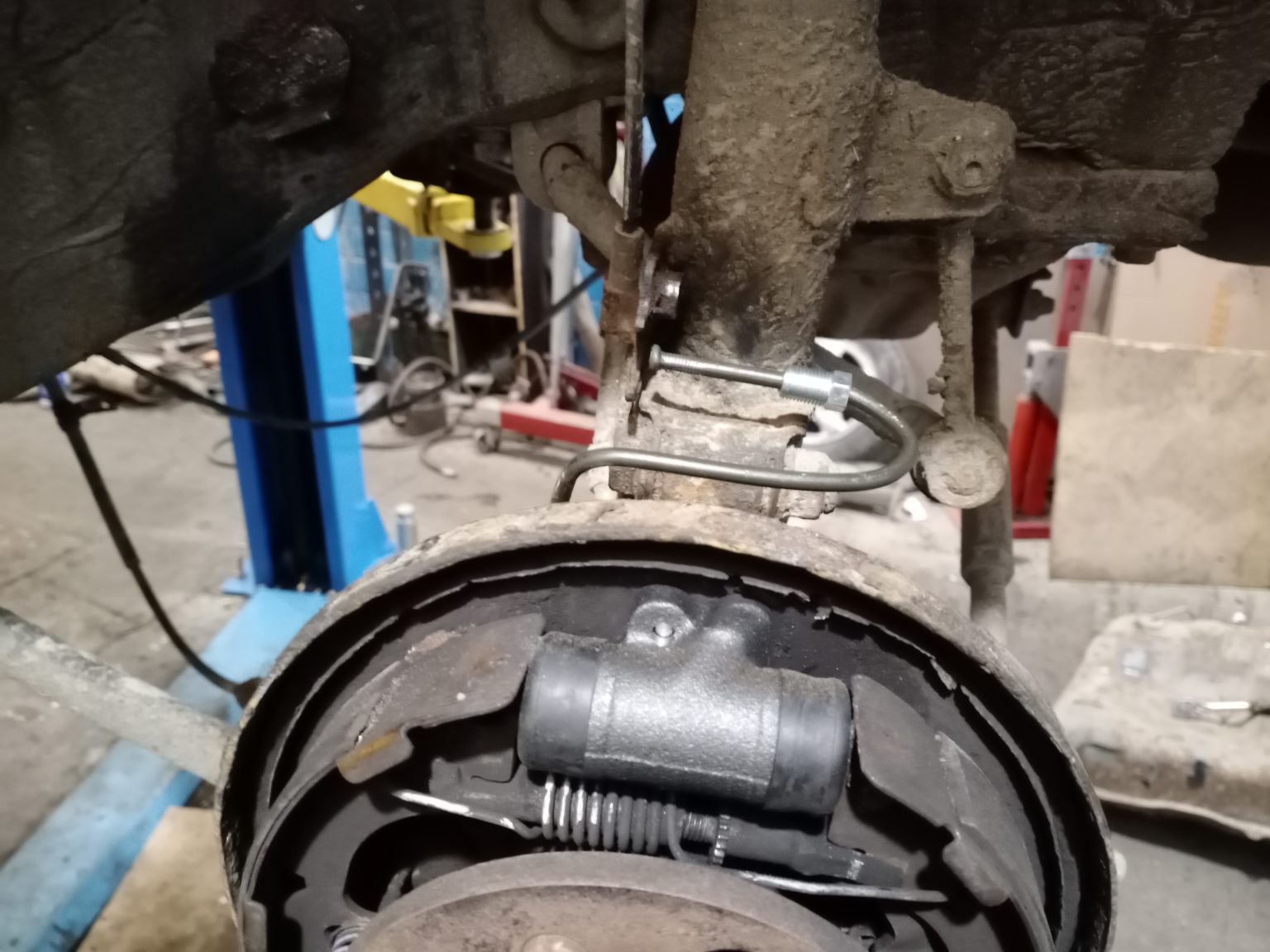

Задний тормозной механизм Toyota Caldina со снятым барабаном: новый тормозной цилиндр — автосервис автотело.рф

Задний тормоз со снятым барабаном: новый тормозной цилиндр уже стоит на месте, колодки и пружины — родные, а над цилиндром видна новая медная трубка, подведённая к нему.

Новый цилиндр — деталь недорогая и меняется быстро, если барабан уже снят. Гораздо хуже, когда владелец узнаёт о нём в самый последний момент и воспринимает замену как «дополнительный развод»: на самом деле цилиндр с сорванным штуцером — это прямая угроза, потому что тормозная жидкость начнёт уходить именно через это соединение, а заметит водитель это уже по провалившейся педали. Мы всегда показываем такие детали «живьём», до сборки: видно и сломанный штуцер, и состояние колодок, и то, что менять нужно, а что ещё спокойно отработает.

Тормозные шланги и новая трубка на топливном баке

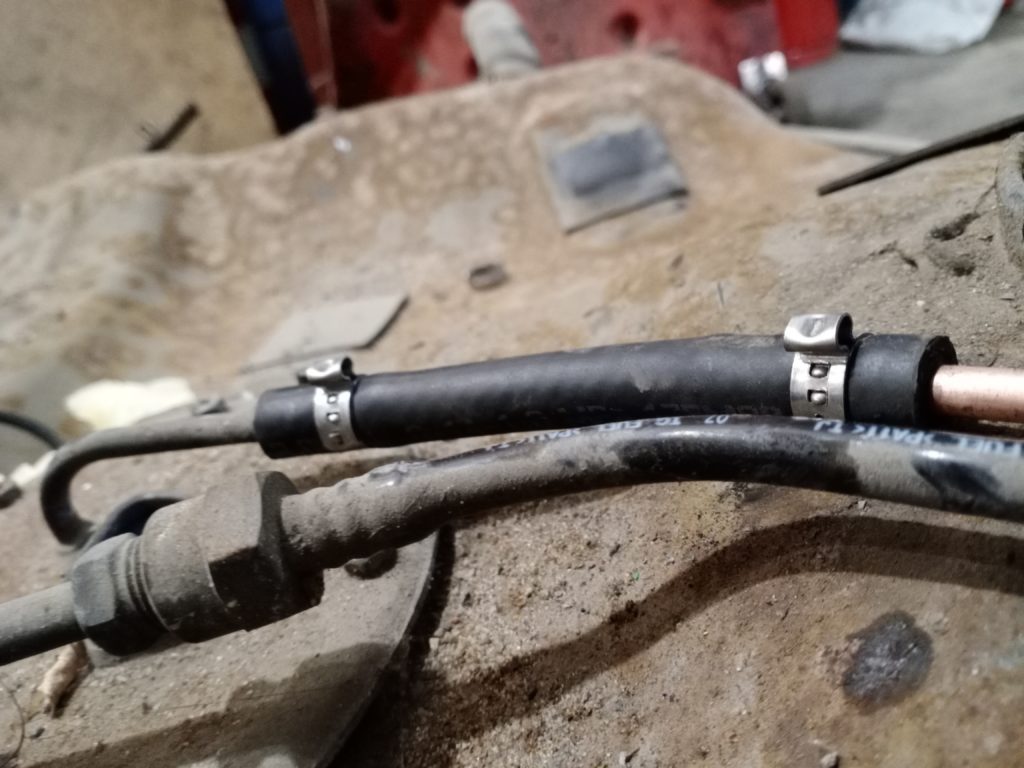

Новый шланг с ушными бесступенчатыми хомутами и медная трубка топливного бака — автосервис автотело.рф

Готовое соединение на топливном баке: новая трубка, новый шланг и ушной бесступенчатый хомут. Затягивается один раз, без «ступеньки», и не ослабевает от вибрации.

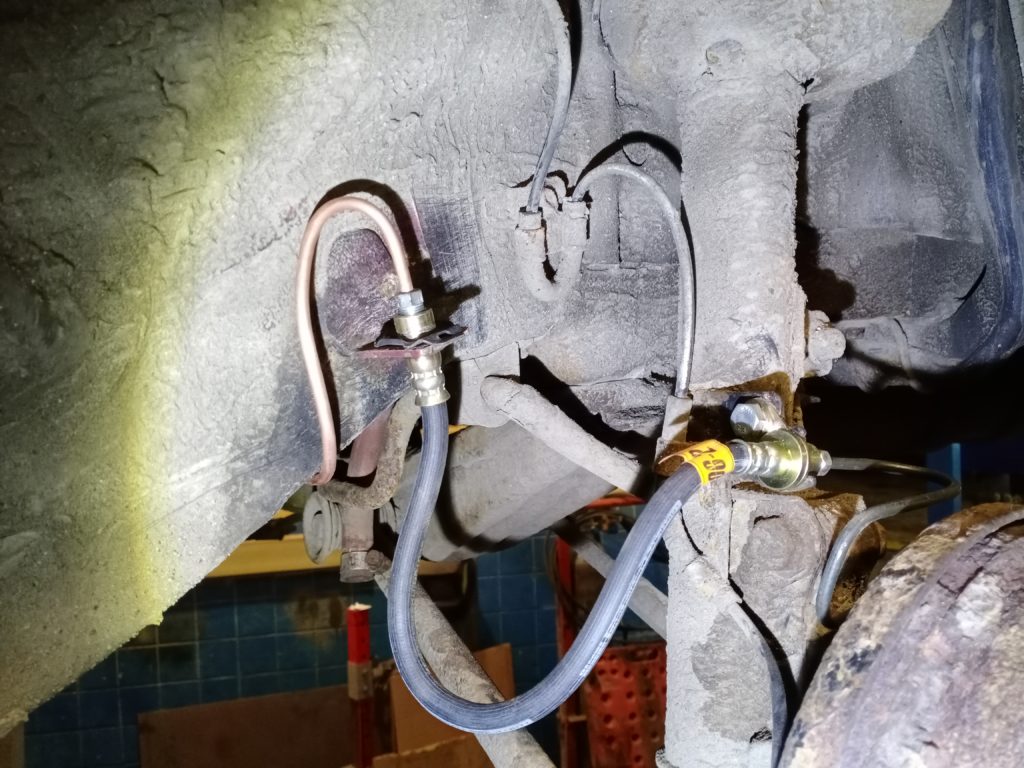

Соединение нового тормозного шланга с медной трубкой у колеса Toyota Caldina — автосервис автотело.рф

Тормозной шланг на своём месте: медная трубка подходит к нему по штатной трассе, соединение собрано на новом штуцере, без натяжений и перегибов.

Все соединения после сборки проверяем на месте: тормозную систему прокачиваем, топливную — запускаем под давлением и смотрим, не появится ли запах или потёк под днищем. Это тот случай, когда «вроде сухо» — не аргумент: магистраль идёт над баком и по раме, и добраться туда повторно означает ещё одну разборку. Полный разбор такой работы — в статье замена тормозных и топливных трубок.

Топливный фильтр, сборка и проверка

Пока бак снят, есть смысл закрыть ещё один вопрос — топливный фильтр. На машине с 2021 года в подписях и в паспорте легко потерять, менялся он или нет, а состояние фильтра на таком возрасте видно сразу: если корпус уже не отличить от грязи и под баком лежала пыль, фильтр проще поменять сейчас, чем второй раз снимать бак из-за него. Заодно проверяем и топливный модуль: сетку забора, шланг и трубку, которые под баком работают в самых жёстких условиях.

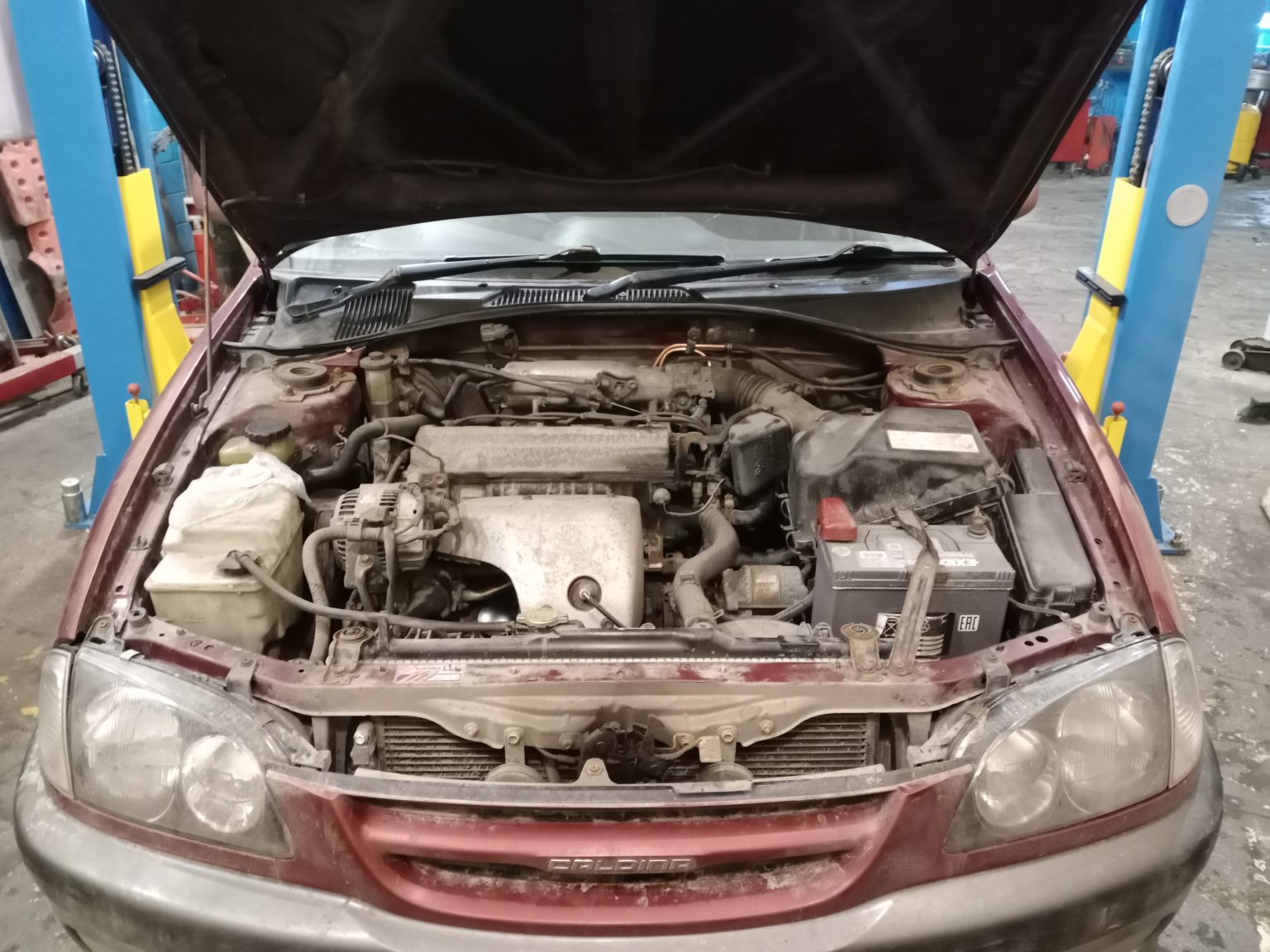

Подкапотное пространство Toyota Caldina после замены топливного фильтра — автосервис автотело.рф

Подкапотное пространство после сборки: топливный фильтр на своём месте, магистраль подключена, всё собрано в штатной последовательности.

Собираем всё в обратном порядке: бак, глушитель, подрамник, подключаем линии, заливаем тормозную жидкость BOSCH и прокачиваем контур. Прокачка на такой машине — обязательный финальный этап, а не формальность: воздух в системе даёт тот самый «мягкий» и проваливающийся ход педали, из-за которого владелец может решить, что дело в главном тормозном цилиндре. После прокачки проверяем ход педали, держим её под нагрузкой и смотрим за уровнем — он должен остаться на месте. Только после этого запускаем двигатель и проверяем топливную часть под давлением: осматриваем соединения над баком, слушаем работу насоса и смотрим, не появился ли где-то запах бензина.

Всё собрано: настоящий японец поехал дальше

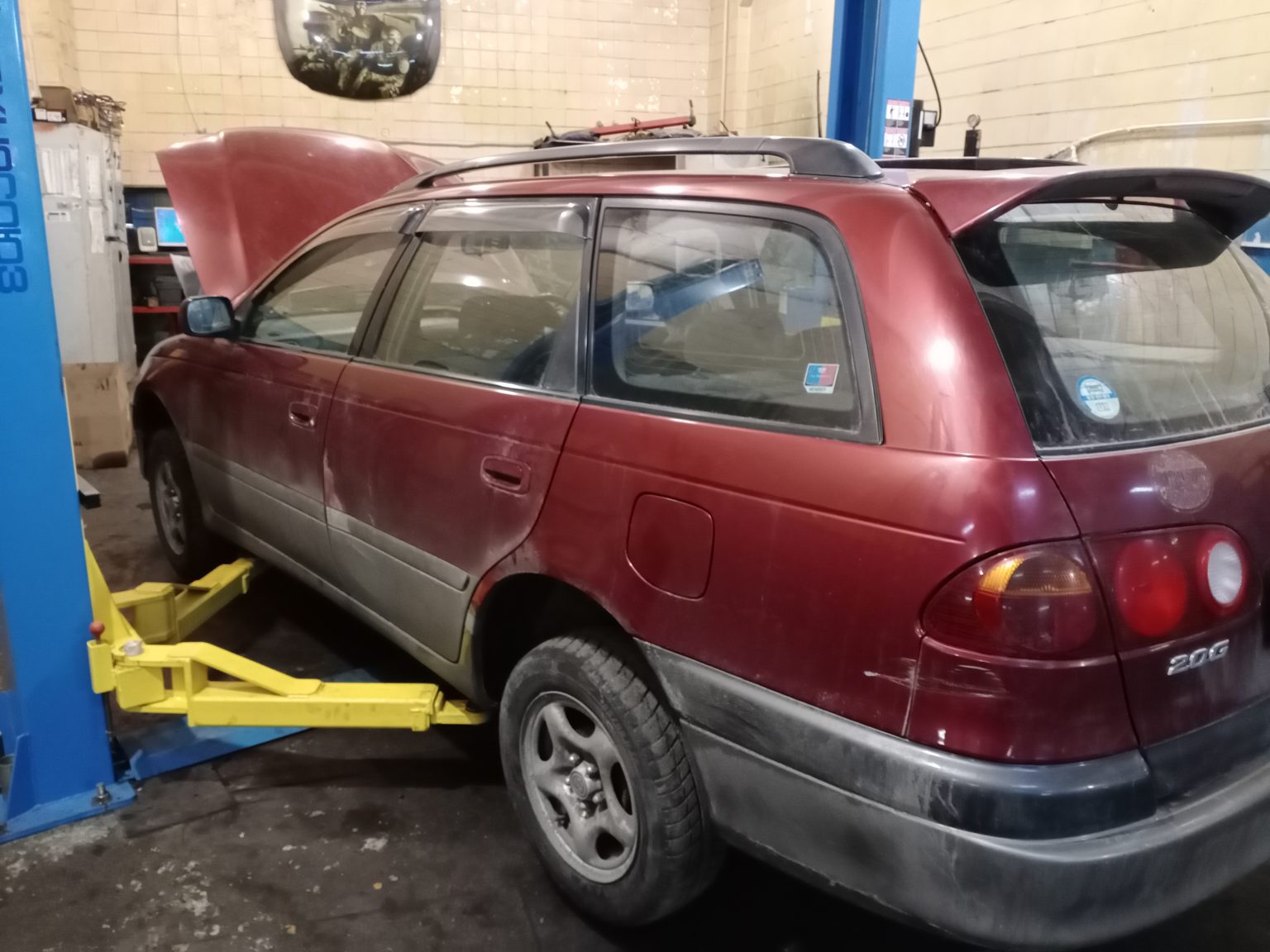

Toyota Caldina после ремонта на подъёмнике АвтоТело — автосервис автотело.рф

Toyota Caldina после ремонта: машина собрана, магистраль обновлена, тормоза прокачаны. Работа выполнена — можно возвращаться на дорогу.

Японское качество в этой истории осталось при своём — машина живая и крепкая. А вот её слабое место мы закрыли: заменили то, что «съедает» московская зима, и сделали это сразу на обеих магистралях. Самое приятное в таком ремонте то, что он не даёт эффекта «на один сезон»: медь не ржавеет, новые крепления держат трассу как надо, а значит, к этим трубкам мы больше не вернёмся.

Почему штуцера закисают и что мы делаем иначе

Коррозия не «затягивает» резьбу сильнее, она просто превращает гайку и штуцер в одну деталь. Поэтому сила тут работает против вас: чем сильнее тянете, тем больше шансов оборвать или свернуть трубку. Мы действуем по-другому:

сначала оцениваем соединение и состояние трубки: если металл уже расслоился, откручивать его бессмысленно — участок всё равно попадёт под замену;
сгнивший участок вырезаем и изготавливаем новый по снятому образцу с точной геометрией и новым штуцером;
на усталых машинах меняем магистраль целыми участками, а не «подтягиваем» отдельные гайки — так мы не возвращаемся к этой проблеме снова;
новые трубки ставим в новые клипсы и держатели: касание о кузов или соседнюю трубку ускоряет износ и добавляет вибрацию;
после сборки тормоза прокачиваем, топливную магистраль проверяем под давлением — гарантия на работу и материалы 5 лет.

Итог по этой Toyota Caldina: сняли топливный бак, передний подрамник и глушитель, изготовили и уложили целиком обновлённую тормозную магистраль, заменили сгнившие топливные трубки и шланг на баке (соединения — на ушных бесступенчатых хомутах), поставили новые задние тормозные цилиндры и тормозные шланги, поменяли топливный фильтр. Всё, что могло остаться родным, осталось родным: меняли только то, что реально сломалось или сгнило.
