Ремонт рамы Suzuki Jimny и Sierra

У Jimny короткая лестничная рама: металла мало, а нагрузка на бездорожье большая. Восстанавливаем её от коррозии и трещин: дефектовка, 3D-контроль геометрии, сварка лонжеронов и кронштейнов, пескоструй, порошковая покраска и антикор скрытых полостей.

+7 (495) 972-70-63 Прислать фото рамы

Главная → Услуги → Ремонт рам внедорожников → Ремонт рамы Suzuki Jimny и Sierra

Что гниёт на раме Jimny и Sierra

Короткая рама у Jimny работает в жёстких режимах: диагональное вывешивание, прыжки, тяжёлые колёса. Тонкий металл устаёт у кронштейнов и в заднем свесе, а коррозия идёт изнутри, где её не видно.

кронштейны кузова и подушек задний свес и зона фаркопа кронштейны тяг и амортизаторов полости лонжеронов места под накладками и защитой площадка номера рамы

Почему нельзя тянуть

На короткой раме нет «запаса»: если один участок лонжерона ослаб, жёсткость уходит по всей конструкции — машина начинает гулять по дороге и ломать кронштейны. Заваривать нужно участками с восстановлением сечения, а не накладками «поверх ржавчины»: под ними коррозия продолжится.

Признаки проблем с рамой Jimny

У Jimny дефект рамы часто принимают за износ подвески. Проверить стоит все шесть пунктов — они встречаются вместе.

1
Стуки на кочках и лежачихГлухой стук под кузовом — уставшие подушки и кронштейны рамы.
2
Машина «гуляет» по дорогеПриходится подруливать, колея чувствуется — уходит геометрия рамы.
3
Ржавые потёки и пузыриРыжие следы в заднем свесе, вспученное покрытие под накладками.
4
Неравномерный износ шинКромки и пятна на протекторе: углы не держатся.
5
Трещины у кронштейновВолосные трещины у сварных швов после бездорожья и перегрузов.
6
Проблемы с учётомПлощадка номера рамы начала ржаветь — тянуть нельзя.

Как мы ремонтируем раму Jimny / Sierra

Полный цикл восстановления — от диагностики геометрии до финальной защиты.

Диагностика и 3D-геометрия

Измеряем контрольные точки рамы по заводским картам на стапеле с системой SIVER DATA: на короткой раме отклонения видны сразу.

Дефектовка с разборкой

Снимаем защиту и накладки, простукиваем лонжероны, кронштейны и поперечины, находим скрытые очаги в полостях.

Сварка и усиление

Вырезаем поражённые участки, ввариваем вставки нужного сечения, восстанавливаем кронштейны подвески и кузова, усиливаем косынками.

Промышленный пескоструй

Очищаем раму до чистого металла — на тонком металле это особенно важно: граница живого металла видна только после очистки.

Порошковая покраска

Грунт и полимеризация в термокамере: защита от соли, реагентов и гравия.

Антикор и сборка

Проливаем полости, собираем машину, повторно проверяем геометрию и выдаём протокол.

Рама Jimny: дефекты, ремонт, результат

Кадры из цеха: коррозия рамных элементов, очистка и сварка, готовая рама после покраски и антикора.

Коррозия и дефекты металла рамы — в нашем цеху, Королёв — 1. Коррозия и дефекты металла рамы

Рама и рычаги крупно — в нашем цеху, Королёв — 2. Рама и рычаги крупно

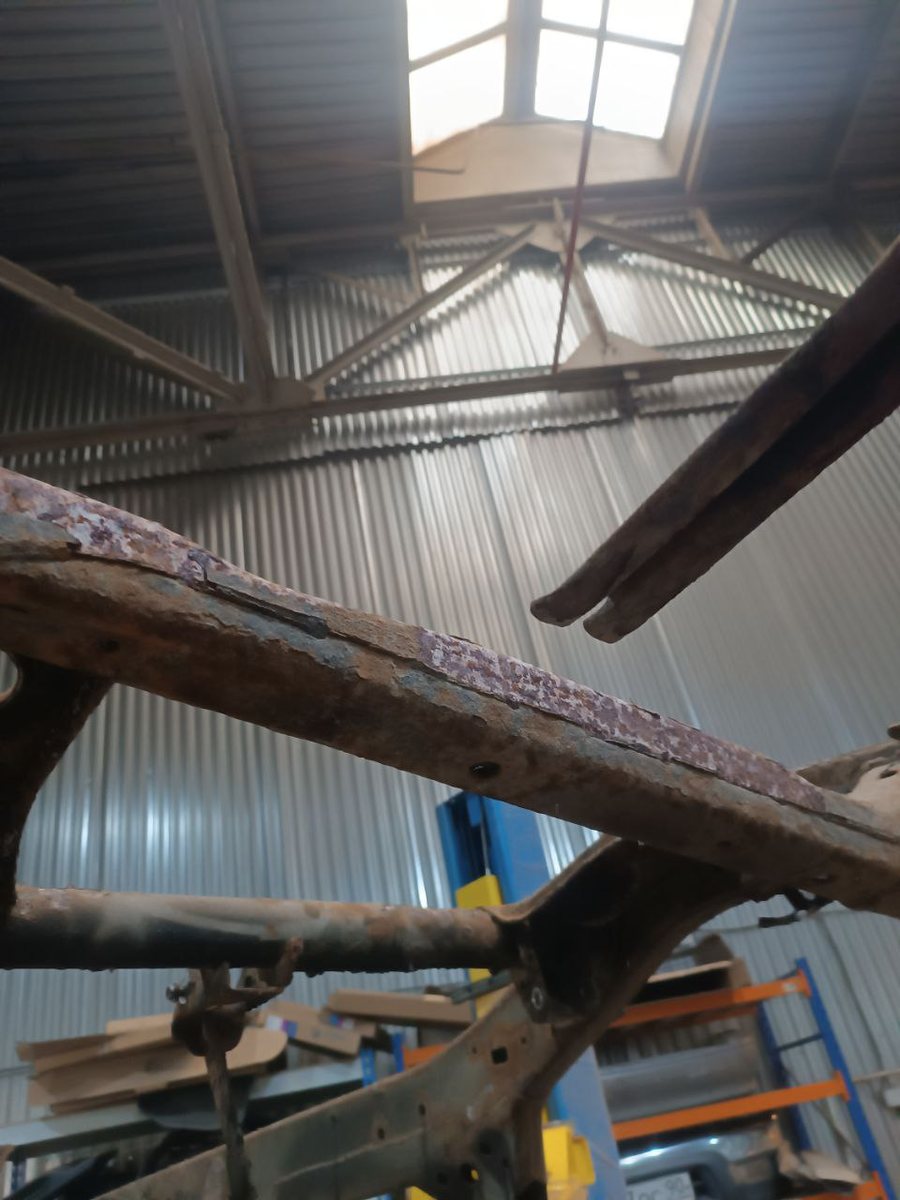

Дефекты рамных элементов после очистки — в нашем цеху, Королёв — 3. Дефекты рамных элементов после очистки

Голая ржавая рама в цеху (вид 3/4, с тележкой) — в нашем цеху, Королёв — 4. Голая ржавая рама в цеху (вид 3/4, с тележкой)

Подготовка рамы к сварке — в нашем цеху, Королёв — 5. Подготовка рамы к сварке

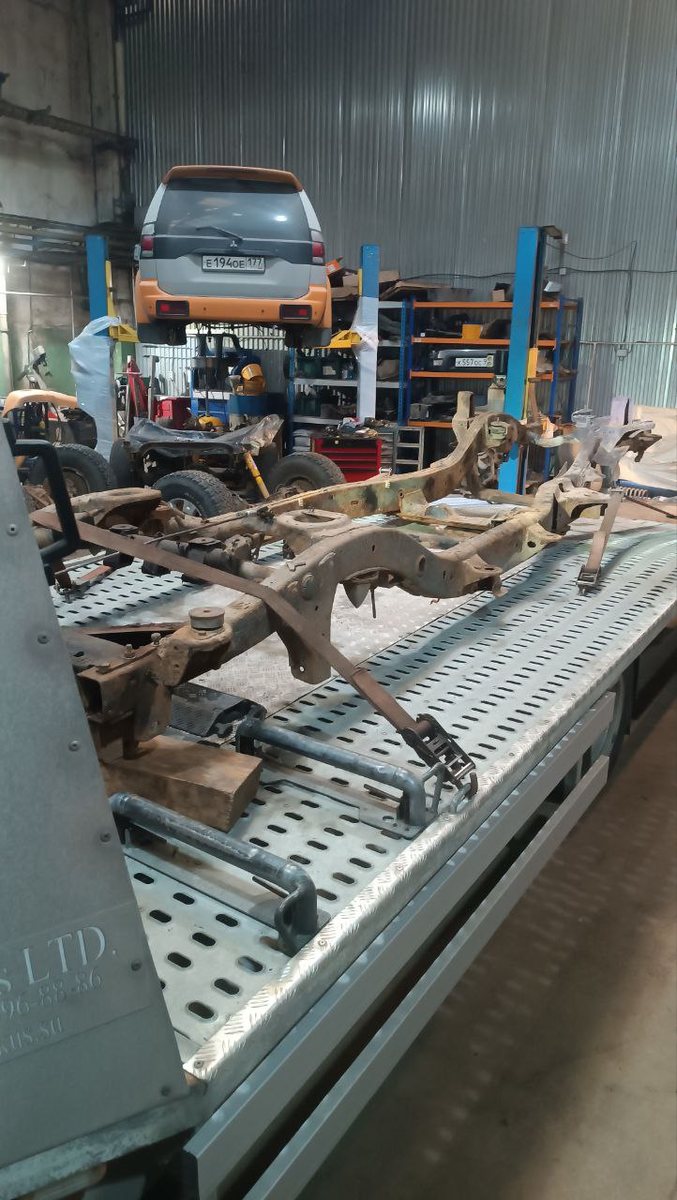

Правка лонжерона рамы — в нашем цеху, Королёв — 6. Правка лонжерона рамы

Усиление рамы в цеху — в нашем цеху, Королёв — 7. Усиление рамы в цеху

Рама на платформе стапеля — в нашем цеху, Королёв — 8. Рама на платформе стапеля

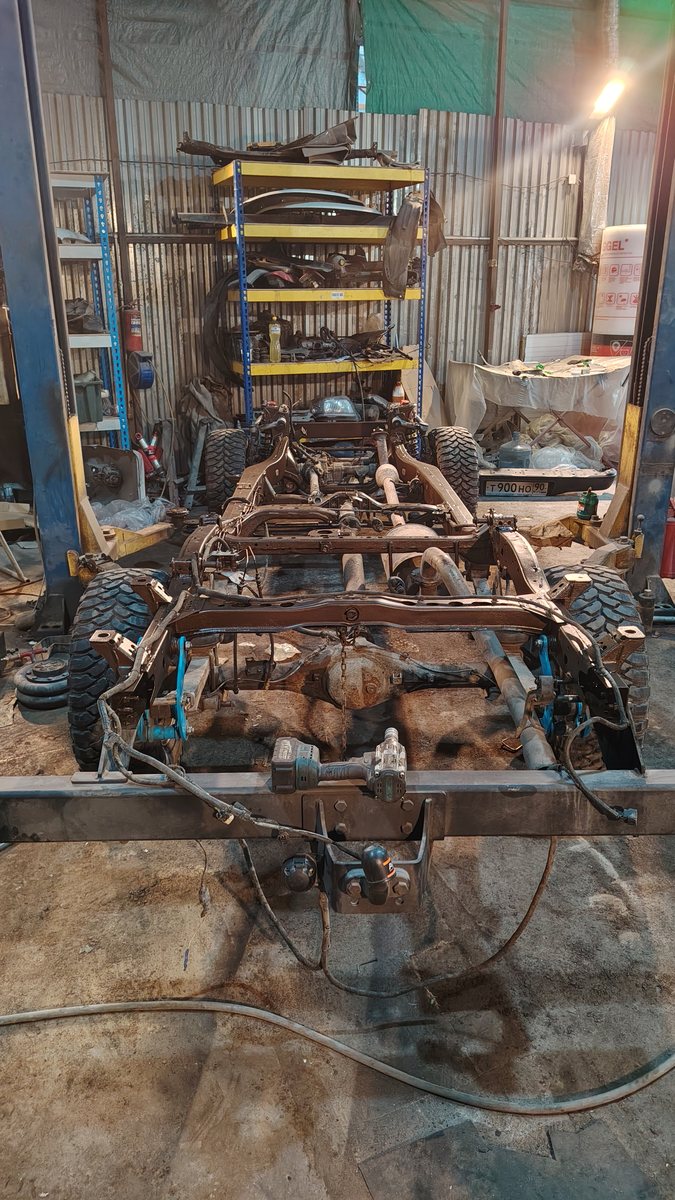

Голая рама на площадке стапеля (мост, кронштейны) — в нашем цеху, Королёв — 9. Голая рама на площадке стапеля (мост, кронштейны)

Голая рама с мостом и ДВС, в кадре мастер — в нашем цеху, Королёв — **10.** Голая рама с мостом и ДВС, в кадре мастер

Готовая рама после ремонта — в нашем цеху, Королёв — **11.** Готовая рама после ремонта

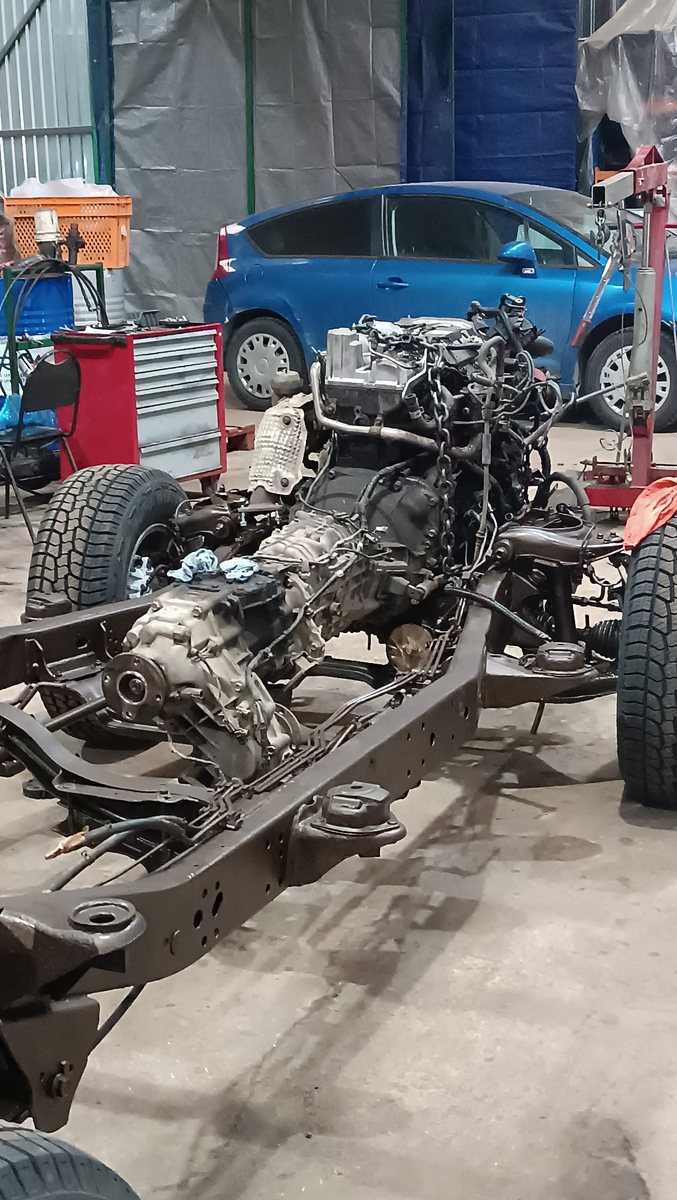

Рама + мост, на фоне синяя машина в цеху — в нашем цеху, Королёв — **12.** Рама + мост, на фоне синяя машина в цеху

Цены на ремонт рамы Jimny / Sierra

Наименование услуги	Стоимость (руб.)
Диагностика и 3D измерение геометрии рамы	от 5 000
Стапельные работы (вытяжка и устранение перекоса)	от 15 000
Сварочные работы и устранение трещин	от 10 000
Изготовление и замена кронштейнов (1 шт.)	от 5 000
Промышленная пескоструйная обработка рамы	от 25 000
Порошковая покраска рамы с подготовкой	от 30 000
Антикоррозийная обработка (внешняя + скрытые полости)	от 20 000
Комплексное восстановление рамы «под ключ»	Индивидуально

* Цены носят ознакомительный характер. Точная смета составляется после осмотра.

Гарантии

Работаем с несущими конструкциями по заводским технологиям — с контролем геометрии и официальными гарантиями.

Пожизненная гарантия на швы

На любые элементы (кронштейны, вставки, площадки), приваренные нашими мастерами, даём бессрочную гарантию на разрушение шва.

3 года на антикор

При комплексной антикоррозийной обработке с пескоструем — официальная гарантия до 3 лет на отсутствие новых очагов сквозной ржавчины.

Сохранение номера рамы (VIN)

Работы в зоне VIN-номера ведём точно — чтобы не было проблем с постановкой автомобиля на учёт в ГИБДД.

Другие технологии ремонта рам

Весь цикл — в одном цеху, без перевозки рамы между подрядчиками.

Стапельные работы

Правка геометрии на платформенном стапеле с измерительной системой SIVER DATA.

3D-измерение геометрии

Контрольные точки по заводским картам кузовов, точность 1–2 мм.

Пескоструйная обработка рамы

Очистка до чистого металла под сварку, покраску и антикор.

Сварка рамы и кронштейнов

Трещины, вставки лонжеронов, изготовление площадок под рессоры и подушек кузова.

Порошковая покраска рамы

Грунт и полимеризация в термокамере — плотный слой, стойкий к соли и абразиву.

Антикор рамы

Составы на восковой и битумной основе, обработка скрытых полостей рамы.

Частые вопросы про раму Jimny / Sierra

Не нашли ответ — пришлите 5–6 фото рамы, оценим бесплатно и назовём вилку цен.

С какими Jimny работаете?

И с современными Jimny (JB74), и с прежними поколениями, включая SJ и Sierra. Рама у них стальная, лестничного типа — восстанавливается сваркой с контролем геометрии.

Почему рама Jimny страдает сильнее, чем у больших внедорожников?

Она короткая и тонкостенная: при вывешивании и прыжках вся нагрузка идёт в узкие зоны у кронштейнов. Металл быстрее накапливает усталость, а коррозия развивается изнутри.

Можно ли варить раму Jimny, она же тонкая?

Да, но с технологией: разделка до живого металла, вставка стали нужного сечения, контроль нагрева, усиление косынками. «Наложение заплатки» поверх ржавчины только ускорит разрушение.

Сколько стоит ремонт рамы Jimny?

Диагностика и 3D-геометрия — от 5 000 ₽, пескоструй — от 25 000 ₽, порошковая покраска — от 30 000 ₽, антикор — от 20 000 ₽. Сварка и вставки — по объёму после дефектовки.

Нужно ли снимать кузов?

Jimny часто разбирается быстрее больших рамных машин, но решение принимаем по дефектовке: если поражены верхние полки лонжеронов или зоны под подушками — кузов поднимаем.

Сроки и гарантии

Обычно от 1 до 2 недель в зависимости от объёма. На сварные швы — пожизненная гарантия, на антикор — до 3 лет.

Ремонт рамы Jimny / Sierra в Москве и Московской области

Цех с пескоструйной камерой, стапелем и термокамерой — в Королёве, работаем по Москве и всей Московской области.

География работ

К нам везут рамные внедорожники и пикапы из Москвы и со всей Московской области: Королёв, Мытищи, Пушкино, Щёлково, Балашиха, Люберцы, Дмитров, Химки, Ногинск.

Если машина не на ходу — организуем эвакуатор по Москве и области: машину привезут в цех, а заберёте её уже на ходу.
