Замена топливных трубок Mitsubishi Pajero: сняли бак и поменяли магистрали
Замена топливных трубок Mitsubishi Pajero началась с обычных пятен под машиной: топливо уходило по чуть-чуть, а в баке за годы скопилась вода. На подъёмнике картина стала ясной — магистрали вдоль рамы прогнили, обжимные гайки прикипели намертво, а сам бак требовал мойки и ревизии. Мы сняли бак, провели полную дефектовку системы, изготовили новые медные трубки по снятым с машины образцам, собрали соединения на новых штуцерах и уложили магистрали в штатные крепления. В отчёте 16 кадров: от дефектовки на подъёмнике до уложенной по раме меди.
Паджеро на подъёмнике: дефектовка топливной системы
Владелец приехал с течью: под машиной после стоянки оставались пятна, а в морозы двигатель запускался всё тяжелее. На подъёмник Паджеро встал без вопросов — а вот всё, что отвечает за подачу топлива, живёт под днищем, и по внешнему виду машины о его состоянии не догадаться. Вода, соль и реагенты делают свою работу годами и незаметно.
Начинаем со снятия топливного бака: только так можно добраться до магистралей по всей длине и увидеть, где именно сдался металл. Это тот случай, когда экономить на демонтаже нельзя — подвешенный бак закрывает и трубки, и большую часть креплений вдоль рамы.

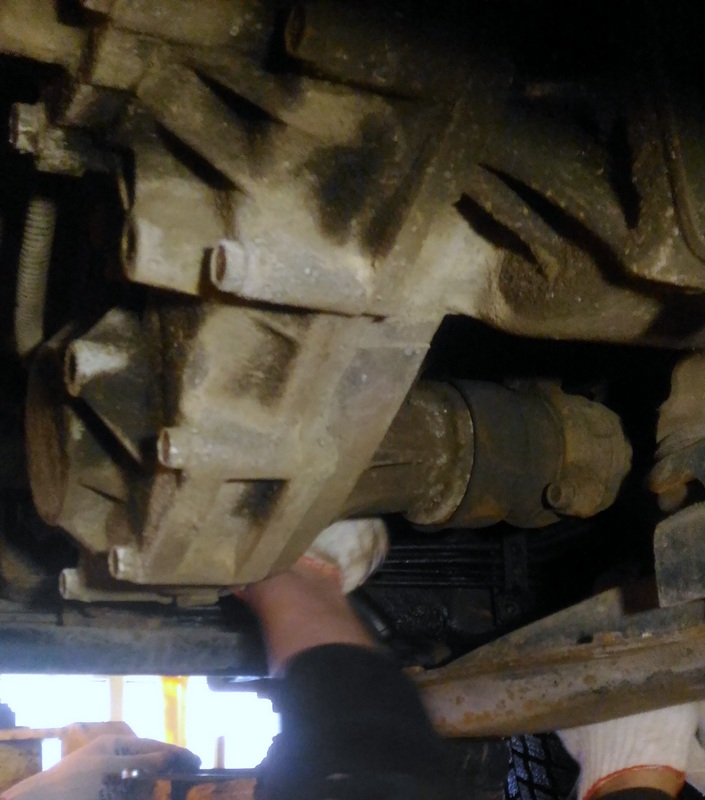

Дефектовка — это не «посмотрели и что-то решили». Трубки идут по раме в клипсах, под каждым креплением скапливается влага, и снаружи такое место почти не читается: металл гниёт изнутри, а сверху остаётся аккуратная рыжая полоска.
Поэтому проходим всю трассу руками: проверяем каждое соединение, каждое крепление, состояние шлангов и переходников. Реальную коррозию топливных магистралей не всегда видно и на подъёмнике — часть дефектов открывается только после снятия деталей.

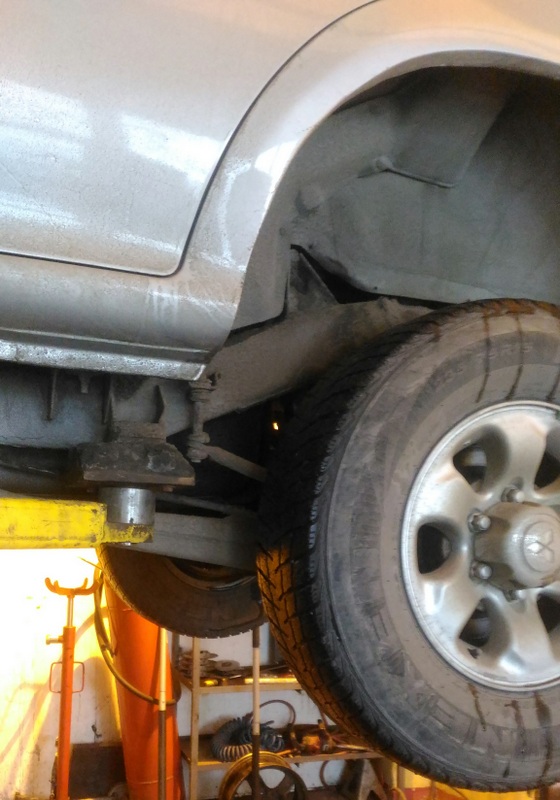

Задняя арка на подъёмнике: колесо пока на месте, но именно отсюда открывается доступ к задней части магистралей и к креплениям на раме.

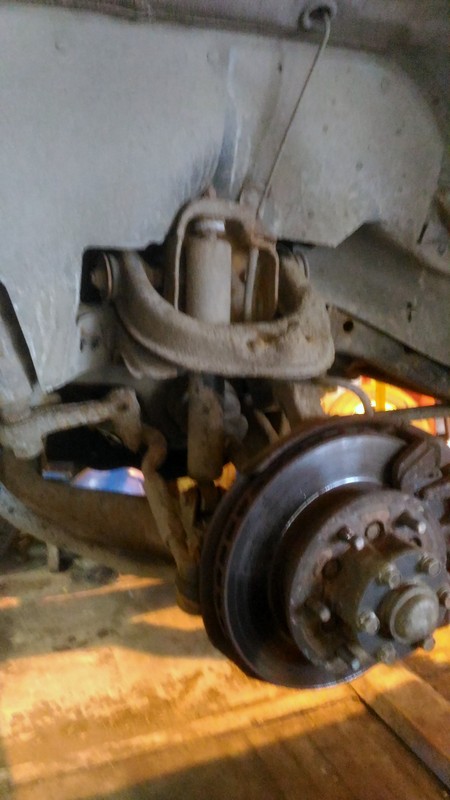

Задний мост со снятым колесом: узел открыт, и хорошо видно, как близко к подвижным деталям подвески проходят топливные трубки.
Следы течи и снятый бак
Первый же осмотр днища всё объяснил: следы утечки видны и на самой магистрали, и на защите под кузовом. Топливная трубка в этом месте не просто рыжая — металл под налётом мягкий, а обжимная гайка прикипела так, что открутить её без потерь почти нереально.
Следы утечки топлива: рыжий налёт на магистрали и подтёки на днище — с такой трубкой ездить нельзя.
Бак снят и лежит на земле: снаружи — смесь грязи, соли и ржавчины, внутри — осадок и вода. Именно с воды и начинается вся эта история: она тяжелее топлива и всегда стоит на дне, а вместе с ней на металл работает коррозия.
Резервуар отправляем на мойку — промыть нужно и снаружи, и внутри, а потом как следует просушить. Вернуть на машину бак с осадком означает через сезон снова получить грязный фильтр, забитую сетку и проблемы с подачей топлива.

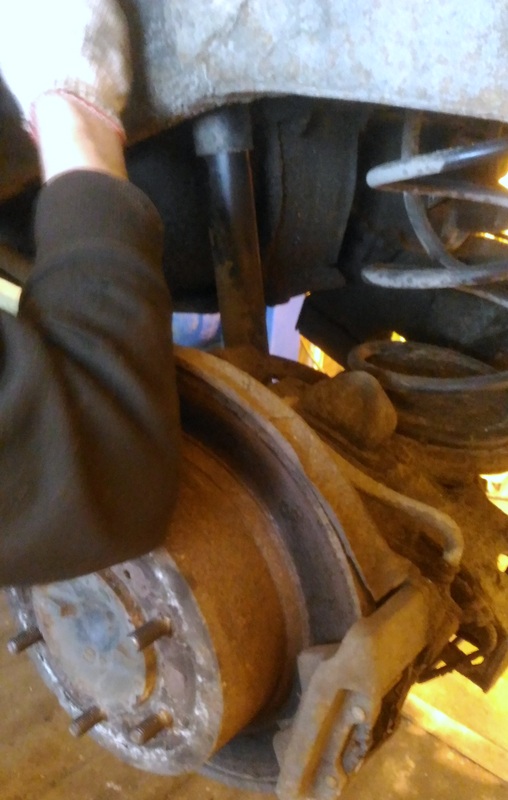

Пока узел открыт, разбираем старые соединения. Обжимные гайки, которые годами никто не откручивал, идут тяжело: металл сминается, трубка крошится в руках. Это ещё одна причина не пытаться «отремонтировать» магистраль на месте — снимаем и меняем участками, с запасом длины.
Работаем аккуратно: рядом тормозные механизмы, тормозные шланги и проводка датчиков. Ничего не тянем силой — сначала освобождаем крепления, потом разбираем соединения.
Пять признаков, что топливным трубкам пора на замену
- Пятна и запах топлива под машиной после стоянки — магистраль уже не держит.
- Рыжий налёт по всей длине трубки: под ним металл тонкий и мягкий, стенка теряет прочность.
- Подтёки у клипс и переходников — под каждым креплением скапливается влага, и металл гниёт изнутри.
- Ржавый осадок и вода в баке: коррозия внутри резервуара быстро перебирается на магистрали.
- Выросший расход и тяжёлый запуск в морозы — часто причина в подсосе воздуха через повреждённую трубку.
Материал и инструмент: медь, вальцовка и крепления
Для новых магистралей берём медную трубку: она не ржавеет, легко формуется и спокойно переживает наши реагенты. Диаметр подбираем по штатной линии, гайки и штуцеры ставим новые — под конкретный тип соединения, без «универсальных» решений.
Почему в одних случаях разумнее медь, а в других сталь, мы разбирали отдельно: сравнение материалов — в статье медные или стальные тормозные трубки. Для топливной магистрали на рамном внедорожнике медь — оптимальный вариант: пластичная, ремонтопригодная и предсказуемая в работе.
Конус на конце трубки формируем вальцовкой: именно он держит давление в соединении. Инструмент у нас в отдельном кейсе — с ним развальцовка получается ровной, без перекосов и задиров. Кривой конус — это гарантированная течь, поэтому «на глазок» такие вещи не делаются.
Трубку гнём по образцу: старая магистраль, если сохранила форму, служит шаблоном. Когда старый металл уже не годится для примерки, линию прокладываем по штатным местам креплений и формуем по месту — аккуратно, без резких заломов. Из каких трубок мы вообще работаем, подробно разобрано в статье какую трубку мы используем в работе.
Крепления — половина ресурса магистрали. Мы ставим клипсы WP под конкретный диаметр: трубка сидит в них плотно, не трётся о кузов и не вибрирует. Если крепление подобрано «на глаз», трубка начинает работать как напильник — протирает себя о кузов и рвётся в самый неподходящий момент. Про подбор креплений и хомутов писали отдельно: хомуты на топливные шланги.
Клипсы крепления магистралей WP: под каждый диаметр трубки — своё посадочное место и своя высота.
Новые магистрали: укладка по раме
Новая медь идёт по штатному коридору: вдоль рамы, через крепления, с повтором всех изгибов. Трубка не должна касаться подвижных деталей подвески, выпуска и карданного вала — расстояние до них проверяем руками на каждом участке.
Первый участок — у поперечины: здесь линии уходят вверх, к моторному отсеку. Изгиб формируем заранее, по образцу, чтобы на месте осталось только уложить трубку в крепления и затянуть соединения. Так же мы делали магистрали на Audi A6 — замена топливных трубок Audi A6.
Дальше магистраль идёт по всей длине рамы — от бака до моторного отсека. Медная трубка лежит ровно, без провисов и «горбов»: каждый поворот повторяет заводской, каждое крепление стоит на своём месте. Провалившийся участок — это место, где трубка будет тереться и собирать грязь.
Новые медные магистрали по раме: трубка повторяет штатный маршрут и закреплена в своих клипсах.
Отдельный момент — участки, которые работают в самой грязной зоне: под кузовом, рядом с топливным баком и мостом. Здесь особенно важно, чтобы трубка не касалась металла кузова и не собирала на себя абразив.
На кадре видно, как линия проходит под днищем в креплении: света мало, поэтому работаем с лампой и проверяем каждый стык рукой. Мелочь, из которой и складывается ресурс — на заводе такие места закладывают с запасом, и мы повторяем ту же логику.
Последний ответственный участок — там, где магистраль уходит вверх, к баку и топливному фильтру. Трубку примеряем у пружины задней подвески: здесь она проходит в считаных сантиметрах от подвижных деталей, и лишний изгиб недопустим.
Формуем по месту, но всегда сверяемся с образцом. Если старая трубка рассыпалась в руках, ориентируемся по штатным креплениям: линия должна лежать в них без натяга, а соединения — совпадать без перекосов. Ту же логику мы применяли на BMW E39 — замена топливных трубок BMW E39.
Готовую магистраль проверяем целиком: проходим по всей длине с лампой, смотрим, нет ли заломов, потёртостей и близких контактов с кузовом. Только после этого бак возвращается на место и можно собирать систему.
Магистрали вдоль рамы после укладки: медь закреплена, линия идёт по штатному маршруту без провисов.
Сборка, проверка и попутные работы

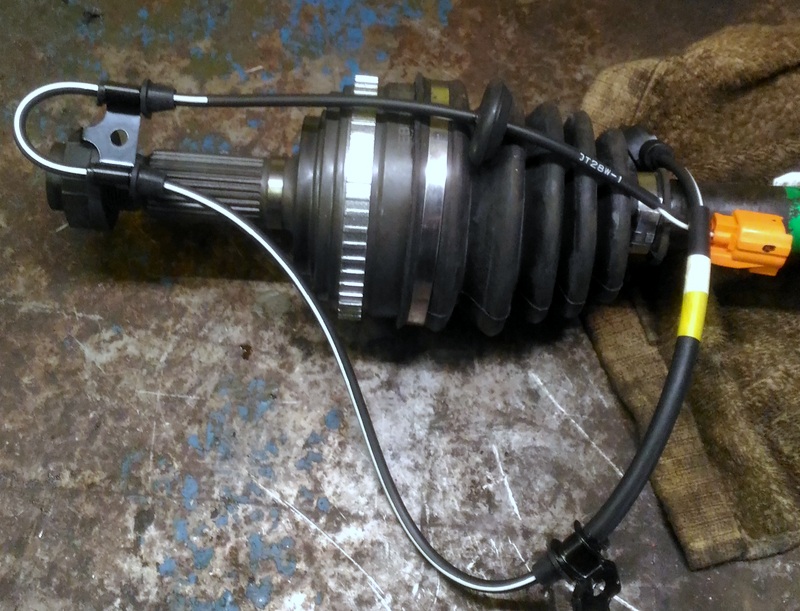

Пока узел был открыт, осмотрели и то, что стоит рядом: на кадре — снятый привод с ШРУСом и защитным пыльником. Такие детали демонтируют, чтобы освободить доступ к магистралям вдоль рамы, и это удобный момент проверить состояние чехлов, смазки и шлицевых соединений.
Снятый привод: чехол ШРУСа целый, следов смазки наружу нет — деталь возвращается на место без замены.
Итог по этому Паджеро: топливные магистрали заменены новыми медными трубками, изготовленными по снятым образцам, соединения собраны на новых штуцерах и креплениях, бак промыт и возвращён на место. Система проверена под давлением и на ходу — течи нет.
Если под машиной появились пятна, а на трубках видна рыжая сыпь — тянуть не стоит: топливная магистраль второй раз не предупреждает. Полная замена тормозных и топливных трубок — отдельное направление нашей работы: от изготовления трубки по образцу до проверки собранной системы.
